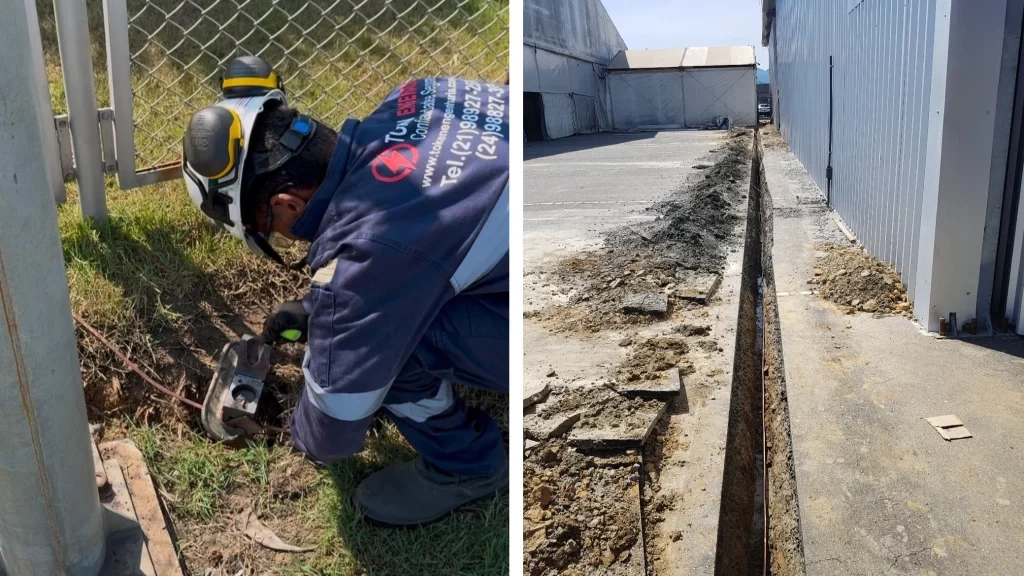

O projeto de SPDA (Sistema de Proteção contra Descargas Atmosféricas), popularmente conhecido como Para-Raio, é uma etapa essencial na proteção de edificações contra os efeitos de descargas atmosféricas. A Token Engenharia possui uma equipe de engenheiros e técnicos altamente capacitados, prontos para desenvolver projetos de SPDA personalizados, com foco na confiabilidade e segurança das instalações.

Durante o estágio de projeto, é fundamental estudar cuidadosamente o tipo e o posicionamento do SPDA para maximizar a eficiência da proteção. Uma abordagem integrada, considerando os elementos condutores da própria estrutura, facilita a construção e instalação do sistema, resultando em uma aparência estética mais harmoniosa e redução de custos.

Ao desenvolver o projeto de SPDA, a Token Engenharia leva em conta as características específicas da edificação, a altura, a localização geográfica, a estrutura metálica e outros fatores relevantes para determinar o arranjo e dimensionamento adequado dos dispositivos de proteção.

Nosso objetivo é garantir que a instalação do SPDA seja eficaz na prevenção de danos causados por descargas atmosféricas, protegendo as pessoas e o patrimônio das consequências potencialmente destrutivas desse fenômeno natural.

Conte com a experiência e o compromisso da Token Engenharia para desenvolver um projeto de SPDA sob medida, que atenda aos mais altos padrões de segurança e proteção contra raios. Estamos preparados para fornecer soluções confiáveis e eficientes para sua empresa ou empreendimento, visando sempre a segurança e a tranquilidade dos nossos clientes. Entre em contato conosco e conheça mais sobre nossos serviços e soluções em projetos de SPDA.

O que é um Projeto de SPDA?

Um projeto de SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um plano técnico elaborado por profissionais especializados para proteger edificações, estruturas e pessoas dos efeitos danosos causados pelas descargas atmosféricas, popularmente conhecidas como raios.

O projeto de SPDA tem como objetivo principal minimizar os efeitos das descargas atmosféricas, garantindo a segurança de pessoas, equipamentos e patrimônios. Para isso, o projeto inclui uma série de elementos que ajudam a direcionar as descargas para o solo, impedindo que elas causem danos às estruturas e sistemas elétricos.

Alguns dos principais componentes e aspectos considerados em um projeto de SPDA incluem:

1. Captação: Utilização de para-raios, também conhecidos como dispositivos captadores, posicionados estrategicamente na parte mais alta da estrutura para atrair as descargas elétricas.

2. Condutores de Descida: São cabos condutores que conectam os captadores ao sistema de aterramento, proporcionando um caminho seguro para a corrente elétrica gerada pela descarga.

3. Sistema de Aterramento: Constitui-se de uma rede de condutores enterrados no solo, projetada para dissipar a corrente elétrica das descargas atmosféricas de forma segura e eficiente.

4. Dispositivos de Proteção: São utilizados dispositivos de proteção, como centelhadores, para limitar a magnitude das tensões e correntes induzidas nas instalações elétricas.

5. Análise de Risco: Antes do projeto, uma análise de risco é realizada para identificar as vulnerabilidades da edificação em relação às descargas atmosféricas e determinar a adequada proteção.

6. Normas e Regulamentações: O projeto de SPDA deve estar em conformidade com as normas técnicas e regulamentações estabelecidas por órgãos reguladores.

A elaboração de um projeto de SPDA requer conhecimento técnico especializado, levando em conta as características da edificação, a região onde está localizada e as particularidades do sistema elétrico. A execução adequada do projeto é fundamental para garantir a proteção efetiva contra os efeitos das descargas atmosféricas, evitando danos e acidentes.

Quem pode Elaborar um Projeto de SPDA?

Os Engenheiros Eletricistas são os profissionais indicados para realizar o projeto de SPDA. Eles possuem a formação adequada e o conhecimento técnico necessário para entender os princípios de funcionamento do sistema elétrico, as características das descargas atmosféricas e os requisitos de proteção contra raios.

Os engenheiros eletricistas têm expertise em projetar sistemas de proteção contra descargas atmosféricas de acordo com as normas técnicas e regulamentações aplicáveis, como a NBR 5419 da Associação Brasileira de Normas Técnicas (ABNT) no caso do Brasil.

Além disso, esses profissionais são capazes de realizar análises detalhadas das instalações elétricas, considerando a infraestrutura existente e os pontos críticos que requerem proteção. Com base nessas informações, eles podem determinar a localização adequada dos dispositivos captadores, condutores de descida, sistemas de aterramento e outros componentes do SPDA.

Dessa forma, ao contratar um engenheiro eletricista para elaborar o projeto de SPDA, é possível ter a garantia de que a estrutura estará protegida de forma eficaz contra os efeitos das descargas atmosféricas, minimizando riscos e prevenindo danos aos equipamentos e às pessoas presentes no local.

Quais os Sistemas Principais contemplados no Projeto de SPDA?

Popularmente conhecido como para-raios, o SPDA (Sistema de Proteção contra Descargas Atmosféricas) é um sistema projetado para proteger edificações e estruturas contra os efeitos das descargas elétricas atmosféricas, comumente chamadas de raios.

Um Projeto de SPDA consiste em dois sistemas principais:

1. SPDA Externo: Este sistema é destinado a interceptar as descargas atmosféricas antes que elas atinjam a estrutura. Ele é composto por:

• Sistema de Captação: Responsável por interceptar a descarga atmosférica através de dispositivos captadores, como hastes ou cabos condutores, instalados na parte mais alta da edificação.

• Sistema de Descida: Conduz a corrente da descarga atmosférica em segurança até o solo, utilizando condutores de descida que ligam os captadores à terra.

• Sistema de Aterramento: Dissipa a corrente da descarga na terra de forma segura, reduzindo os riscos de danos à estrutura e aos equipamentos.

2. SPDA Interno: Este sistema tem a finalidade de mitigar os riscos de centelhamentos perigosos dentro do perímetro de proteção criado pelo SPDA externo. Ele é composto por:

• Ligações Equipotenciais: São estabelecidas conexões elétricas que mantêm o mesmo potencial elétrico entre os componentes do SPDA externo e outros elementos eletricamente condutores internos à estrutura.

• Dispositivos de Proteção contra Surtos: São instalados para evitar danos a equipamentos sensíveis ou sistemas eletrônicos internos à edificação, protegendo-os contra surtos de tensão que possam ser induzidos por descargas atmosféricas próximas.

O objetivo do SPDA é reduzir os riscos de danos materiais, incêndios e, principalmente, proteger a vida das pessoas presentes na edificação durante a ocorrência de descargas atmosféricas. A elaboração de um Projeto de SPDA deve ser realizada por profissionais especializados, considerando as normas técnicas e regulamentações vigentes, para garantir a eficácia e a segurança do sistema.

Quais os tipos de Projeto de SPDA mais utilizados?

Existem diferentes tipos de SPDA (Sistema de Proteção contra Descargas Atmosféricas) que podem ser aplicados para proteger edificações dos efeitos das descargas elétricas atmosféricas. Abaixo estão alguns dos principais tipos de SPDA:

1. SPDA Gaiola de Faraday: A Gaiola de Faraday é composta por captores horizontais interligados em formato de malha que envolvem todas as laterais da estrutura a ser protegida. Essa malha forma uma “gaiola” que distribui a carga de forma homogênea na parte externa do edifício, criando um campo elétrico nulo em seu interior. Esse método é eficaz para proteger ambientes sensíveis a interferências eletromagnéticas, como laboratórios, centros de processamento de dados e equipamentos eletrônicos delicados.

2. SPDA Franklin: O método Franklin consiste na instalação de um ou mais mastros de cobre na parte mais alta da edificação. Esses mastros funcionam como dispositivos captadores e criam uma área cônica de proteção ao redor do para-raios. A edificação fica protegida dentro dessa região de segurança, reduzindo os riscos de danos causados por descargas atmosféricas. Para elaborar um projeto SPDA com o método Franklin, é importante considerar o nível de proteção desejado e a altura da edificação a ser protegida.

3. SPDA Esferas Rolante: O método das Esferas, também conhecido como Método Eletrogeométrico, é usado em construções de alturas mais elevadas. Nesse método, uma esfera fictícia é simulada percorrendo toda a estrutura da edificação. A edificação é considerada protegida se a esfera não tocar em nenhum ponto da estrutura, exceto no subsistema de captação. Esse método é utilizado em edificações especiais ou em casos em que outras formas de proteção não são viáveis.

A escolha do tipo de SPDA adequado para uma edificação depende de uma análise técnica detalhada, considerando as características da estrutura, os riscos de descargas atmosféricas na região e os requisitos específicos de proteção. A elaboração do projeto de SPDA deve ser realizada por profissionais habilitados e especializados na área, garantindo que a proteção seja eficaz e esteja em conformidade com as normas técnicas e regulamentações aplicáveis.

Quais as Etapas de um Projeto de SPDA?

O projeto de SPDA (Sistema de Proteção contra Descargas Atmosféricas) é uma etapa crucial para garantir a proteção efetiva de uma edificação contra os efeitos das descargas atmosféricas. Esse projeto envolve diversas etapas, e cada uma delas é importante para assegurar que o sistema seja adequado e eficiente. As etapas típicas para um projeto de SPDA incluem:

1. Análise de Risco: A primeira etapa consiste em realizar uma análise detalhada do risco de descargas atmosféricas na região onde a edificação está localizada. Essa análise considera fatores como a frequência e intensidade das tempestades elétricas na área, o tipo de terreno, a altura da edificação, a presença de árvores ou estruturas próximas e outras características que possam aumentar o risco de incidência de raios.

2. Levantamento de Dados: Nessa etapa, são coletadas informações sobre a edificação, suas dimensões, estrutura, sistema elétrico e eletrônico, equipamentos sensíveis, entre outros dados relevantes para o projeto.

3. Definição do Nível de Proteção: Com base na análise de risco e nos dados coletados, é determinado o nível de proteção necessário para a edificação. Esse nível pode variar de acordo com a importância dos equipamentos e das atividades realizadas na edificação.

4. Escolha do Método de Proteção: Com o nível de proteção definido, é escolhido o método ou combinação de métodos de proteção adequados para a edificação. Isso pode incluir o uso de mastros captadores, hastes metálicas, gaiolas de Faraday ou outros dispositivos.

5. Dimensionamento do Sistema: Nessa etapa, são feitos os cálculos para dimensionar os componentes do SPDA, como condutores de descida, sistema de aterramento e dispositivos de proteção.

6. Elaboração do Projeto: Com todas as informações e dimensionamentos em mãos, o projeto de SPDA é elaborado, incluindo desenhos, especificações técnicas e detalhamento dos componentes e sistemas.

7. Instalação e Execução: Após a aprovação do projeto, o sistema de SPDA é instalado por profissionais especializados, seguindo as normas técnicas e regulamentações aplicáveis.

8. Testes e Comissionamento: Após a instalação, são realizados testes para verificar o funcionamento adequado de todo o sistema. O comissionamento é a etapa final para assegurar que o SPDA está operando conforme o projetado.

9. Manutenção: O SPDA requer manutenção periódica para garantir sua eficácia contínua ao longo do tempo. Isso inclui inspeções regulares, limpeza dos componentes e reparos, se necessário.

É importante ressaltar que a elaboração de um projeto de SPDA deve ser realizada por profissionais habilitados e especializados, de forma a garantir que todas as etapas sejam cumpridas corretamente e que a edificação esteja devidamente protegida contra descargas atmosféricas.

SPDA Norma

A ultima atualização da norma que trata do SPDA “Para Raio”, ABNT NBR 5419, foi feita em 2015, e está dividida em 04 partes, sendo:

1. ABNT NBR 5419 – 1: Princípios gerais;
2. ABNT NBR 5419 – 2: Gerenciamento de risco;
3. ABNT NBR 5419 – 3: Danos físicos a estruturas e perigos à vida;
4. ABNT NBR 5419 – 4: Sistemas Elétricos e eletrônicos internos na estrutura.

As características de um SPDA são determinadas pelas características da estrutura a ser protegida e pelo nível de proteção considerado para as descargas atmosféricas.

Cada classe de SPDA, que pode variar de I a IV, é caracterizada pelos seguintes dados:

• Parâmetros da descarga atmosférica;
• Raio da esfera rolante, tamanho da malha e ângulo de proteção;
• Distâncias típicas entre os condutores de descida e os condutores em anel;
• Distância de segurança contra centelhamento perigoso;
• Comprimento mínimo dos eletrodos de terra.

Para saber mais sobre Aterramento e SPDA consulte os nossos artigos sobre os assuntos:

• Laudo de Aterramento;
• Projeto de Aterramento Elétrico;
• Laudo SPDA;
• SPDA (sistema de proteção contra descargas atmosféricas);
• O Que é SPDA (Sistema de Proteção Contra Descargas Atmosféricas)?;
• Por que realizar um laudo de SPDA e qual a sua validade?;
• Quais são as 10 Principais Perguntas e Respostas sobre SPDA?;
• Qual a Importância do SPDA em Fazendas?.
• Qual a Importância do Aterramento em Máquinas e Equipamentos?;
