Instalação e montagem de tubulação industrial: do spool ao teste de pressão

O que é tubulação industrial e por que ela importa

Toda planta industrial tem processos que dependem de fluidos: vapor para aquecimento, água para resfriamento, ar comprimido para acionamentos, gases de processo, óleos lubrificantes, produtos químicos em trânsito entre reatores e tanques. A tubulação industrial é o sistema que garante que esses fluidos chegam onde precisam chegar — na pressão certa, na temperatura certa e sem vazamento.

Um sistema de piping bem projetado e montado é invisível no dia a dia: funciona, não dá notícia. Um sistema mal executado aparece na forma de vazamento, corrosão precoce, ruptura, parada de produção — ou, no pior caso, acidente. É por isso que a montagem de tubulação industrial não é obra de encanador: é engenharia de processo, com norma de projeto, procedimento de soldagem qualificado, inspeção de cada junta e teste de pressão antes da partida.

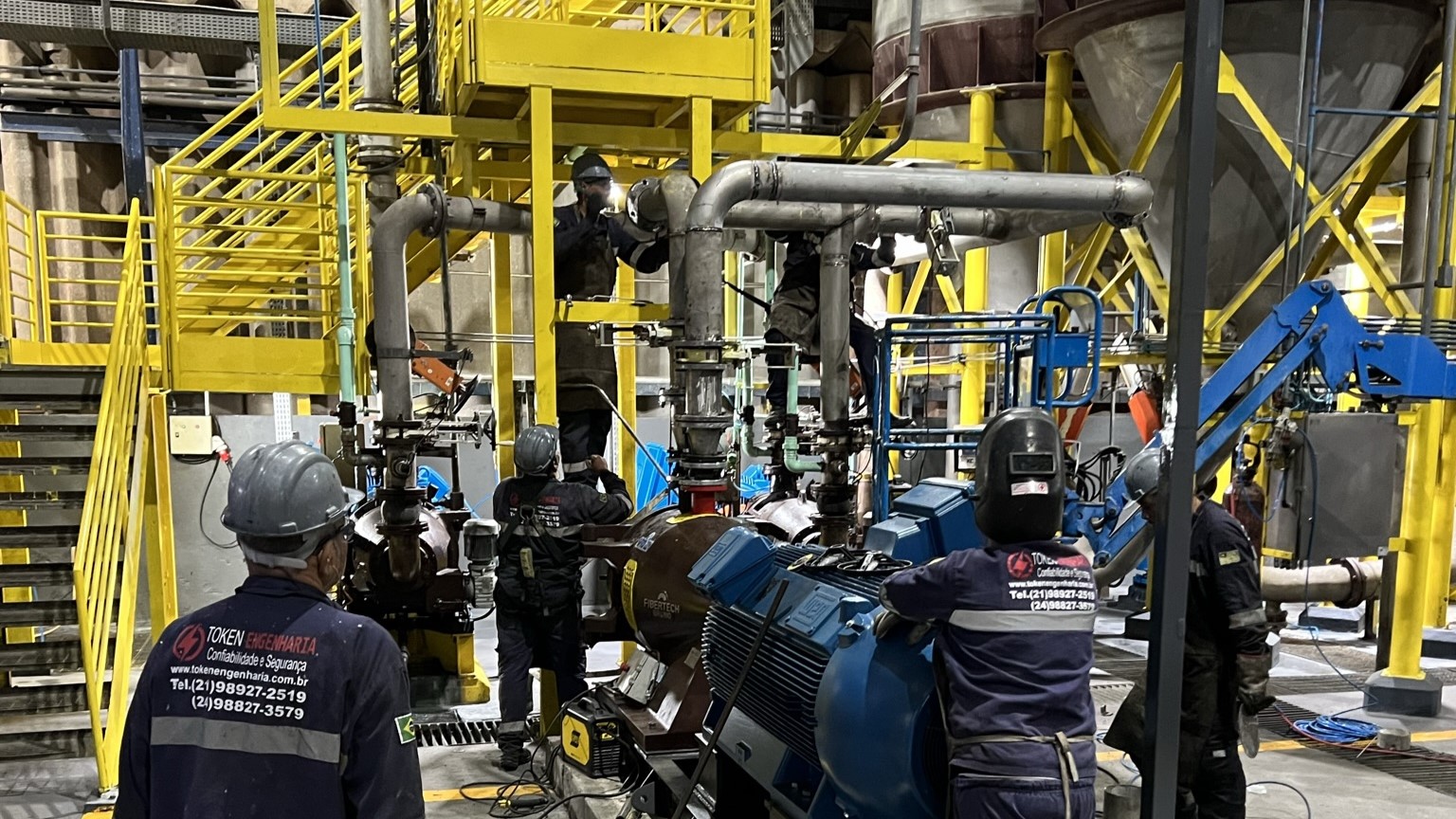

A Token Engenharia atua em toda essa cadeia — da fabricação dos spools em oficina controlada à instalação e teste em campo — com equipe qualificada em soldagem e engenheiro responsável pelo conjunto.

Fabricação de spools: a tubulação começa na oficina

Antes de qualquer linha de tubulação entrar em campo, os trechos são pré-fabricados em oficina na forma de spools — subconjuntos compostos por tubos, cotovelos, reduções, flanges e conexões, montados e soldados em bancada. A lógica é simples: o controle de qualidade da soldagem é muito mais fácil em oficina do que em campo, em altura, em espaço confinado ou sob chuva.

Na oficina, o soldador trabalha na posição mais favorável, a iluminação é adequada, o gabarito garante o alinhamento e o inspetor está ao lado para conferir cada passe. O spool sai da oficina com a solda inspecionada, o END concluído e os flanges alinhados — pronto para ser içado e posicionado no campo.

A preparação do spool começa no isométrico — o desenho individual de cada trecho de tubulação, com dimensões, materiais, posição de cada solda e tipo de flange. O isométrico é o documento de fabricação: sem ele, não há como garantir que o spool vai encaixar no campo sem retrabalho.

Soldagem de tubulação: qualificação é o que separa serviço de risco

A solda é o elo mais crítico de qualquer sistema de piping. Uma junta mal executada pode passar despercebida na inspeção visual e só aparecer meses depois — quando a linha já está em serviço, sob pressão e temperatura de processo. É por isso que a soldagem de tubulação industrial exige um sistema formal de qualificação, não apenas um soldador experiente.

Esse sistema tem três pilares:

1. EPS — Especificação de Procedimento de Soldagem: o documento que define exatamente como a solda será feita — processo (TIG, MIG/MAG, eletrodo revestido), material base, material de adição, temperatura de pré-aquecimento, sequência de passes e parâmetros elétricos. O EPS é qualificado por ensaios destrutivos em corpo de prova antes de ser usado na produção.
2. RQS — Registro de Qualificação do Soldador: cada soldador comprova, por ensaio, que consegue reproduzir o procedimento qualificado dentro dos limites de espessura, posição e diâmetro definidos. A qualificação tem prazo: o soldador que fica mais de seis meses sem soldar aquele tipo de junta precisa requalificar.
3. END — Ensaio Não Destrutivo: mesmo com EPS e soldador qualificado, a inspeção após a soldagem é obrigatória. O tipo de END (inspeção visual, líquido penetrante, partícula magnética, ultrassom ou radiografia) depende do material, da espessura, da classe do fluido e do que a norma de projeto exige para aquela linha.

Na Token, os procedimentos seguem o ASME Seção IX para qualificação de soldagem de tubulação de processo e o AWS D1.1 para soldagem estrutural de suportes e elementos de aço. A gestão do sistema de qualidade em soldagem é orientada pela ISO 3834.

Suportação de tubulação: a linha que não se move

Uma linha de tubulação sem suportação adequada é uma linha que vai se mover — por dilatação térmica, por vibração, por peso próprio ou pela carga do fluido. Quando a linha se move onde não deveria, as tensões se concentram nas soldas, nos flanges e nos bocais dos equipamentos. O resultado são vazamentos, fadiga de material e danos aos equipamentos conectados.

A suportação é parte integrante do projeto de piping, não um detalhe de montagem. Ela inclui:

• Suportes fixos: sustentam o peso e impedem o movimento em todas as direções — ancoragem da linha.
• Suportes deslizantes: sustentam o peso mas permitem o movimento horizontal por dilatação térmica.
• Guias: limitam o movimento lateral, permitindo a expansão axial.
• Molas e amortecedores: absorvem variações de carga e amortecem vibração em linhas críticas ou de alta temperatura.

A instalação de suportes inclui a verificação de alinhamento, o torque dos parafusos de fixação e a conferência de que cada suporte está na posição definida no isométrico. Um suporte fora de posição é tão ruim quanto um suporte ausente.

Teste de pressão: a linha só parte depois de aprovada

O teste de pressão é a última barreira antes de a linha entrar em serviço. É nele que qualquer falha de soldagem, de conexão rosqueada ou de flangeamento vai aparecer — antes de o fluido de processo circular. O teste é obrigatório para tubulação de processo; ignorá-lo ou simplificá-lo é risco operacional e não conformidade com o ASME B31.3.

Teste hidrostático

O teste hidrostático usa água (ou outro líquido não corrosivo compatível com o material da linha) como fluido de teste. A linha é preenchida, purgado o ar, e a pressão é elevada de forma gradual até o valor de teste — que supera a pressão de projeto por um fator definido pela norma. Mantida a pressão por um tempo mínimo, o inspetor percorre cada junta procurando sinais de vazamento ou deformação. A vantagem do hidrostático: líquido não comprime, então uma eventual ruptura não libera energia de forma explosiva.

Teste pneumático

Quando o uso de líquido é inviável — por incompatibilidade com o fluido de processo, por peso excessivo para a estrutura ou por impossibilidade de drenagem — o teste pneumático usa ar comprimido ou nitrogênio. Por trabalhar com fluido compressível, o pneumático exige procedimento de segurança mais rigoroso: pressurizações graduais em etapas, distância segura da equipe e, em muitos casos, verificação prévia com pressão baixa seguida de inspeção visual antes de elevar para a pressão de teste.

O resultado de qualquer teste de pressão é documentado em laudo — com a linha testada, o fluido de teste, a pressão atingida, o tempo de manutenção e o resultado (aprovado / reprovado). Na Token, esse laudo é assinado pelo engenheiro responsável com ART no CREA.

Jateamento e pintura: proteção que começa na oficina

Aço exposto à umidade corrói. Corrosão em tubulação industrial não é apenas estética: ela reduz a espessura da parede, aumenta a rugosidade interna (queda de pressão), contamina o fluido e, eventualmente, perfura a linha. O sistema de proteção anticorrosiva — jateamento e pintura — é a primeira linha de defesa e deve ser especificado e aplicado antes da montagem, não depois.

O processo começa com o jateamento abrasivo, que remove carepa de laminação, ferrugem e contaminantes da superfície do aço, criando o perfil de ancoragem que a tinta precisa para aderir. A classe de limpeza (Sa 2½ é a mais comum para ambientes industriais) e o perfil de âncora são especificados em função do ambiente e do sistema de pintura.

Sobre a superfície preparada vêm as demãos de tinta: primer de fundo, camadas intermediárias e acabamento. Cada demão tem espessura especificada e verificada por medidor de espessura em úmido e seco. O sistema de pintura é escolhido em função da temperatura de operação, do ambiente (agressividade química, salinidade) e da especificação do cliente.

Na Token, o jateamento e a pintura são feitos sobre os spools ainda na oficina, antes da montagem em campo — o que permite controle de condições ambientais (temperatura, umidade relativa) e acesso completo à superfície externa.

NR-13 e tubulação industrial: quando a norma de vasos se aplica

A NR-13 (Norma Regulamentadora 13, Portaria MTP 1.846/2022) cobre caldeiras, vasos de pressão e tubulações. No contexto de tubulação, ela se aplica especificamente às linhas que interligam caldeiras e vasos de pressão — não a toda tubulação industrial, mas a uma parte importante dela nas plantas de processo.

Quando a NR-13 incide sobre a tubulação, ela traz requisitos de inspeção periódica, de qualificação do pessoal de inspeção (PH/PLH — Profissional Habilitado/Profissional de Nível Médio Habilitado) e de documentação do Prontuário. Toda ação de montagem, modificação ou reparo em tubulação sujeita à NR-13 precisa ser documentada e registrada no Prontuário do equipamento, com laudo e ART do engenheiro responsável.

Na prática, identificar quais trechos de tubulação estão no escopo da NR-13 é parte da engenharia do projeto — e é mais comum do que parece em plantas industriais com caldeiras, autoclaves ou processos sob pressão.

Todas as normas acima são citadas pelo seu escopo e status de vigência. A Token não publica requisitos numéricos de norma em material de marketing — os parâmetros aplicados em projeto e montagem são definidos pelo engenheiro responsável, com base nos documentos técnicos. O que vale para você: a garantia de que cada linha parte com procedimento qualificado, END concluído, teste de pressão aprovado e ART emitida.

A diferença entre tubulação e pipe-rack — ângulos que não se confundem

Dois serviços que aparecem juntos na planta mas têm escopo diferente: a tubulação (o tubo, o fluido, a solda) e o pipe-rack (a estrutura metálica que sustenta os tubos). São especialidades complementares, não a mesma coisa.

O pipe-rack é calculado como estrutura de aço — dimensionamento de vigas, pilares, ligações parafusadas ou soldadas, galvanização. O que ele carrega é a carga das linhas de tubulação, mais cabos elétricos e instrumentação. Esse serviço, na Token, está detalhado na página de Fabricação de Plataforma Industrial e Pipe-Rack.

A tubulação, que você está lendo aqui, é o que passa dentro do pipe-rack: os spools fabricados, soldados, suportados, pintados e testados. Em um projeto completo de piping, as duas frentes andam juntas — e a Token cobre as duas.

Para o conjunto da capacidade mecânica da Token — caldeiraria, plataformas, tanques, tubulação e montagem — consulte a página Caldeiraria Industrial (o HUB do domínio mecânico).

Por que contratar a Token Engenharia para tubulação industrial

Executar piping industrial com qualidade exige mais do que mão de obra disponível: exige engenharia de processo, procedimentos de soldagem qualificados, inspeção de cada junta e teste de pressão documentado. É exatamente isso que a Token entrega.

• Engenheiro responsável com ART no CREA: cada entrega — desde o isométrico até o laudo de teste de pressão — tem quem responda tecnicamente por ela.
• Soldagem qualificada: EPS e RQS conforme ASME IX / AWS D1.1. Sem soldador não qualificado, sem procedimento improvisado.
• END em cada junta crítica: inspeção visual, LP, UT ou RT conforme o material e a classe do fluido — antes do teste de pressão, não depois.
• Jateamento e pintura em oficina: controle de condições ambientais e acesso total à superfície, com espessura verificada por medição.
• Teste de pressão documentado: hidrostático ou pneumático, com laudo e ART. A linha não parte sem aprovação formal.
• Capacidade mecânica integrada: se o projeto inclui pipe-rack, plataformas, tanques ou caldeiraria, a Token cobre — sem precisar coordenar múltiplos fornecedores para cada especialidade.
• Atuação nacional: equipe e equipamentos deslocados para qualquer estado; a Token não é empresa regional.

Perguntas frequentes sobre tubulação industrial

O que é tubulação industrial?

É o conjunto de tubos, válvulas, flanges e conexões que transporta fluidos — vapor, água, gases, óleos, produtos químicos — entre equipamentos e setores de uma planta. É o sistema de circulação da indústria. A fabricação e montagem desse sistema exige projeto, soldagem qualificada e teste de pressão para garantir integridade e segurança operacional.

O que é um spool de tubulação?

Spool é o trecho pré-fabricado de tubulação: um conjunto de tubos, cotovelos, flanges e conexões montado e soldado em oficina, pronto para ser levado ao campo e instalado no lugar exato. A fabricação em oficina permite controlar melhor a qualidade da solda e reduz o trabalho em altura, acelerando a montagem em campo.

O que é o teste hidrostático em tubulação?

O teste hidrostático é a prova de pressão feita com água: a tubulação é preenchida e pressurizada acima da pressão de projeto para verificar se não há vazamentos nem deformações permanentes. É o principal ensaio de integridade antes da entrada em serviço, coberto pelo escopo do ASME B31.3 para tubulação de processo. Quando o uso de água é inviável, o teste pneumático com ar ou nitrogênio é a alternativa, com procedimentos de segurança adicionais.

Quais normas regem a montagem de tubulação industrial no Brasil?

A referência central para tubulação de processo é o ASME B31.3, que cobre projeto, materiais, fabricação, montagem, inspeção e testes. A qualificação dos procedimentos de soldagem e dos soldadores segue o ASME Seção IX e/ou o AWS D1.1. O sistema de gestão da qualidade em soldagem é tratado pela ISO 3834. Para tubulações que interligam caldeiras e vasos, incide também a NR-13. Ensaios não destrutivos seguem as metodologias do sistema ABENDI/SNQC.

Como é feito o controle de qualidade na soldagem de tubulação?

O controle começa antes da solda: com a qualificação do procedimento (EPS) e do soldador (RQS), conforme o ASME IX ou AWS D1.1. Durante a execução, inspeção visual acompanha cada passe. Após a soldagem, ensaios não destrutivos (LP, UT, RT ou PM, conforme o material e a criticidade) verificam a integridade de cada junta antes do teste de pressão. A sequência não se inverte: END antes do teste, teste antes de partir a linha.
