Fundação de máquinas e equipamentos: a base que a máquina precisa para durar

O que é fundação de máquinas e por que ela importa

Antes de ligar a máquina, é preciso resolver algo que fica invisível depois de pronta: a fundação. Ela não é apenas o piso onde o equipamento assenta — é o elemento de engenharia que distribui o peso estático, absorve os esforços dinâmicos gerados pela máquina em operação e impede que a vibração se propague para a estrutura do prédio ou para as máquinas vizinhas.

Uma fundação mal executada se manifesta de formas previsíveis: o alinhamento laser recém-feito se perde em semanas porque a base se move; os mancais vibram fora do limite e a vida útil cai pela metade; os chumbadores afrouxam com o tempo e a máquina se desloca. Em equipamentos rotativos de médio e grande porte — compressores, moinhos, bombas centrífugas, redutores, turbogeradores — esses problemas custam paradas, peças caras e, no limite, a substituição antecipada do equipamento.

Por isso a fundação não é tarefa da obra civil genérica. É disciplina específica de engenharia civil-mecânica: exige conhecer as cargas estáticas e dinâmicas do equipamento, o comportamento do solo, as tolerâncias de nivelamento e a técnica correta de grout. É o que a Token entrega.

Os elementos da fundação industrial de máquinas

Uma fundação industrial bem projetada envolve componentes que trabalham juntos. Entender o papel de cada um é a diferença entre uma base duradoura e um problema de manutenção recorrente.

Bloco de fundação

O bloco é a massa de concreto armado que recebe e distribui o peso e os esforços dinâmicos da máquina para o solo. O projeto do bloco segue a ABNT NBR 6122 — norma de projeto e execução de fundações — e considera o tipo de solo, a carga estática do equipamento, as forças dinâmicas geradas pela operação e o gabarito de chumbadores definido pelo fabricante. Bloco subdimensionado resulta em recalque diferencial; superdimensionado eleva o custo sem necessidade.

Chumbadores e ancoragem

Os chumbadores são os elementos que fixam a base da máquina ao bloco de concreto. O posicionamento deles durante a concretagem precisa ser rigoroso: desvio de milímetros pode inviabilizar a fixação final ou forçar improvisações que comprometem a resistência ao arrancamento. A escolha do tipo de chumbador — de espera, expansão ou resina — depende da carga de tração e do diâmetro exigido pelo fabricante do equipamento.

Base metálica e nivelamento

Muitas máquinas chegam sobre uma base metálica (soleplates ou bedplates) que serve de interface entre o equipamento e o bloco de concreto. Essa base é nivelada com precisão — normalmente com calços calibrados e nível de precisão — antes do grout. O nivelamento da base define diretamente a qualidade do alinhamento que o montador vai conseguir depois. Quando a base está torcida ou inclinada, o alinhamento laser não corrige: só dissimula.

Grout (graute): o passo que trava o nivelamento

Depois de nivelar a base da máquina sobre os calços, o grout — material de preenchimento fluido — é injetado no espaço entre a base metálica e o bloco de concreto. Ele elimina toda a folga, distribui a carga de forma uniforme e trava o nivelamento obtido, impedindo qualquer movimento relativo entre a máquina e a fundação depois que o material cura.

Há dois tipos principais:

• Grout cimentício: base água/cimento, expansivo, aplicável em fundações de máquinas de menor velocidade e carga dinâmica moderada. Custo mais baixo, tempo de cura mais longo.
• Grout epóxi: base resina epóxi, resistência mecânica e química superior, indicado para máquinas rotativas rápidas, ambientes corrosivos e situações em que a espessura de preenchimento é pequena. Exige superfície preparada (jateamento ou lixamento) e aplicação técnica rigorosa para evitar vazios internos.

Um grout mal aplicado — com vazios, segregação ou aderência ruim — não trava nada: a máquina vibra sobre uma ponte de material, e o nivelamento se perde gradualmente. A Token executa o grout com o procedimento correto de preparação de superfície, proporção e temperatura de aplicação, sob responsabilidade técnica do engenheiro.

Controle de vibração: quando a fundação precisa ser estudada como sistema

Máquinas rotativas geram forças dinâmicas — cargas que variam no tempo, na frequência da rotação e dos seus harmônicos. Se a frequência natural do conjunto fundação-solo-máquina coincidir (ou for próxima) com a frequência de excitação do equipamento, ocorre ressonância: a amplitude de vibração se multiplica e o que seria vibração controlável vira problema estrutural e mecânico.

Para máquinas que podem gerar esse risco — compressores alternativos, moinhos de bolas, grandes ventiladores, turbogeradores e grupos geradores de maior porte — o projeto de fundação precisa incluir uma análise de dinâmica. Essa análise calcula a frequência natural do sistema e verifica se ela fica suficientemente afastada da frequência de operação e dos seus múltiplos. Com base no resultado, o engenheiro pode recomendar ajustar as dimensões do bloco (aumentar a massa para baixar a frequência natural), mudar o tipo de solo/estacas ou adotar isoladores de vibração.

O controle de vibração não é opcional nesses casos: é o que separa uma fundação que dura décadas de uma que começa a trinca dois anos depois da partida. As boas práticas internacionais de engenharia de fundações dinâmicas orientam esse estudo — a Token realiza a análise quando o perfil do equipamento exige.

Vibração e cura do concreto: as etapas que ninguém pode pular

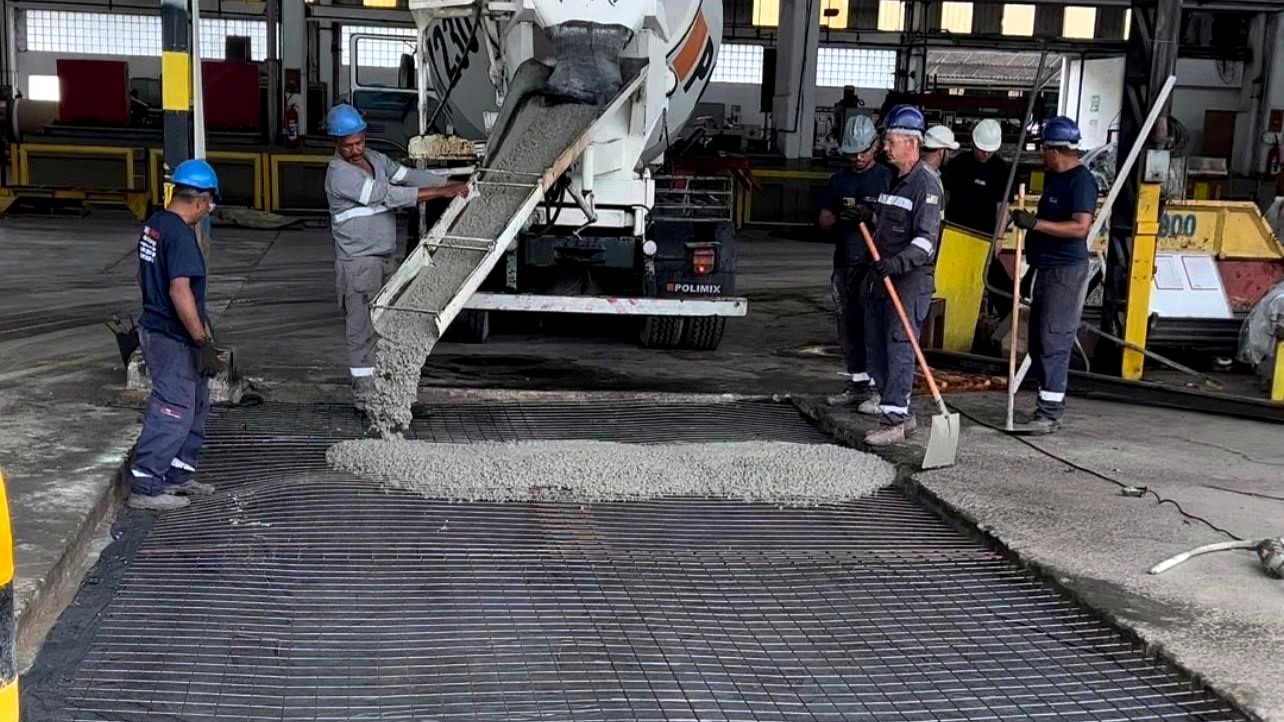

A vibração do concreto recém-lançado não é detalhe — é o passo que elimina as bolhas de ar e garante que o material preencha todos os espaços ao redor da armação e dos chumbadores. Concreto com ninhos (buracos por falta de vibração) tem resistência mecânica reduzida justamente nos pontos de maior concentração de esforço. Em fundação de máquinas, onde haverá carga dinâmica por anos, um ninho próximo ao chumbador pode resultar em arrancamento progressivo e afrouxamento da fixação.

A cura do concreto é o período de ganho de resistência que vem depois. Carregar o bloco antes do tempo mínimo de cura — mesmo que ele pareça sólido por fora — compromete a resistência final. A Token define e respeita o prazo de cura antes de qualquer carga sobre a fundação. Cada etapa tem um motivo — e executar todas elas com a supervisão técnica correta é o que separa uma fundação que dura décadas de um bloco que trinca em dois anos.

Fundação e NR-12: a interface máquina-base

A NR-12 — Norma Regulamentadora de segurança em máquinas e equipamentos — define requisitos para a concepção e instalação segura das máquinas. A fundação aparece nesse contexto como a interface que precisa garantir a estabilidade do equipamento: uma máquina que trepida, se desloca ou tem os chumbadores frouxos representa risco de acidente para o operador — e enquadramento não conforme com a NR-12.

Os requisitos de fixação, o gabarito de segurança ao redor da máquina e a ausência de interferências no piso são aspectos que o projeto de fundação precisa considerar em conjunto com o projeto de layout e o laudo de adequação NR-12. A Token cobre essa visão integrada: o engenheiro que projeta a fundação conhece a norma de segurança de máquinas e verifica a conformidade da instalação desde a base.

Por que fazer fundação de máquinas com a Token Engenharia

Fundação de máquinas industriais não é obra de pedreiro — é engenharia. Errar no bloco, no posicionamento dos chumbadores ou no grout é um problema difícil e caro de corrigir com a máquina instalada. A Token elimina esse risco ao cobrir projeto e execução com o mesmo engenheiro responsável:

• Engenheiro responsável com ART no CREA: cada projeto e cada execução têm responsável técnico registrado. Você tem cobertura legal e técnica do serviço.
• Projeto segundo a ABNT NBR 6122: dimensionamento do bloco com base na norma de fundações, não em regra de bolso.
• Domínio em grout epóxi e cimentício: procedimento correto de preparação de superfície, proporção e temperatura — sem improvisação que compromete o travamento.
• Análise de vibração quando necessária: para máquinas rotativas críticas, o estudo de dinâmica faz parte do escopo — não é item extra que você descobre que precisava depois.
• Visão integrada NR-12: a fixação da máquina ao piso faz parte do sistema de segurança. A Token considera isso desde o projeto.
• Atuação nacional: a Token atende indústrias em todo o Brasil.

Antes de montar a máquina, construa a base certa. A montagem de máquinas começa onde a fundação termina — a Token cobre as duas etapas.

Perguntas frequentes sobre fundação de máquinas

O que é fundação de máquinas?

É o conjunto de elementos civis e mecânicos — blocos de concreto, chumbadores, bases metálicas e grout — que ancora o equipamento ao piso industrial e controla a transmissão de vibração para a estrutura. Uma fundação adequada é pré-requisito para o alinhamento preciso, a vida útil do equipamento e a segurança dos operadores.

O que é grout (graute) e quando é obrigatório?

Grout é o material de preenchimento — epóxi ou cimentício — aplicado entre a base metálica da máquina e o bloco de concreto após o nivelamento final. Ele elimina folgas, distribui uniformemente a carga e trava o nivelamento obtido, evitando que a máquina se mova após a montagem. É prática de engenharia obrigatória para equipamentos rotativos de médio e grande porte.

Quando é necessário um estudo de vibração na fundação?

O estudo de dinâmica de fundação é recomendado sempre que a máquina opera em velocidades rotativas próximas às frequências naturais do conjunto base-solo, ou quando gera forças dinâmicas significativas — como compressores, moinhos, prensas e grandes motores. Ignorar esse estudo pode resultar em ressonância, afrouxamento dos chumbadores e falha prematura.

Qual a diferença entre fundação e montagem de máquinas?

A fundação é o elemento civil-mecânico que ancora e isola a máquina: blocos de concreto, chumbadores e grout. A montagem de máquinas é o trabalho na própria máquina: alinhamento laser, nivelamento e torque controlado. São etapas distintas e interdependentes — uma fundação mal executada compromete qualquer alinhamento preciso.

A fundação de máquinas precisa de ART?

Sim. A execução de fundação industrial envolve projeto civil conforme a ABNT NBR 6122 e responsabilidade técnica sobre a integridade estrutural do equipamento e do piso. A Token emite ART no CREA pelo projeto e pela execução, garantindo ao contratante a cobertura técnica e legal do serviço.
