Estudo de Energia Incidente e Arco Elétrico (ATPV)
O estudo de energia incidente calcula, por engenharia, a energia que um arco elétrico libera em cada painel da sua instalação — e define o EPI, as distâncias e os procedimentos que protegem a vida da equipe. Cálculo conforme NFPA 70E e IEEE 1584, com laudo, etiquetagem e ART.
NFPA 70E + IEEE 1584Cálculo em ETAPLaudo com ART no CREAAtende todo o Brasil
Resposta rápida
O estudo de energia incidente (ou estudo de arco elétrico / arc flash) calcula, por engenharia, quanta energia térmica — em cal/cm² — um arco elétrico libera em cada ponto da instalação. Com esse número, define-se a vestimenta resistente ao arco (pelo ATPV), as distâncias de segurança e os procedimentos de trabalho. É feito conforme a NFPA 70E e a IEEE 1584, e entregue como laudo com etiquetagem dos painéis e ART — a base técnica para cumprir a NR-10.
O que é arco elétrico e por que é o maior risco da eletricidade
O arco elétrico (ou arco voltaico, arc flash) é uma descarga de corrente pelo ar quando a isolação é rompida — por falha, manobra indevida, ferramenta ou contaminação. O ar vira plasma condutivo e atinge temperaturas da ordem de 19.000 °C, cerca de quatro vezes a superfície do Sol.
É o evento de maior liberação de energia em eletricidade porque combina três frentes ao mesmo tempo: o calor (que queima pele e vestimenta à distância, sem contato), a onda de pressão (a explosão do arco, que projeta metal fundido e estilhaços) e a radiação luminosa e os gases tóxicos da vaporização do cobre. Diferente do choque, que exige contato, o arco fere à distância.
Por isso a NR-10 exige que o risco de arco seja avaliado e controlado, com EPI adequado. A norma de segurança brasileira define a obrigação de proteger; quanta energia há em cada ponto — e qual EPI protege de fato — é o que o estudo de energia incidente calcula.
Onde o risco mora
O risco está nos painéis energizados
Quadros gerais (QGBT), centros de controle de motores e cubículos de média tensão concentram corrente e energia. É neles que o arco elétrico se forma — e é cada um deles que o estudo avalia, em campo, ponto a ponto, para dizer o nível de risco e o EPI correto.

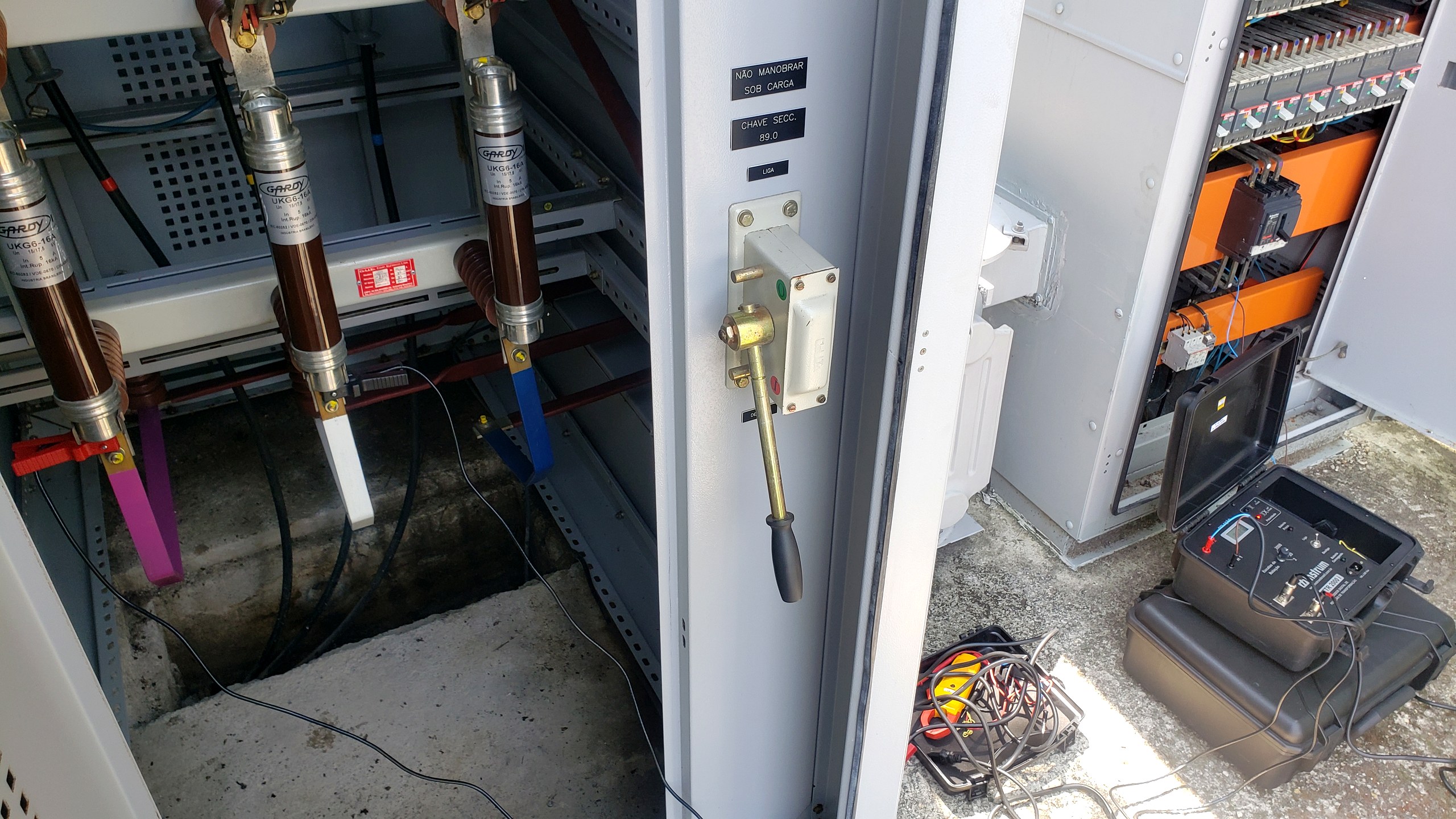

Medição em campo no painel energizado: o levantamento que alimenta o estudo.
O que é energia incidente e o ATPV (cal/cm²)
A energia incidente é a quantidade de energia térmica que chega a uma superfície — a pele de quem trabalha — por unidade de área, medida em cal/cm², durante o arco. Ela depende da corrente do arco, da distância de trabalho e, principalmente, do tempo que a proteção leva para eliminar a falta: quanto mais lento o disjuntor, maior a energia. O tempo é a variável que mais pesa.
O ATPV (Arc Thermal Performance Value) é o lado da vestimenta: é a energia, também em cal/cm², que um tecido suporta antes do limiar de queimadura de 2º grau. É uma propriedade ensaiada em laboratório, não calculada. A regra de ouro da proteção é simples: o ATPV da roupa deve ser maior ou igual à energia incidente calculada no ponto de trabalho. Abaixo de 1,2 cal/cm² — o limiar de queimadura — normalmente não se exige vestimenta com classificação de arco.
A regra que protege: ATPV ≥ energia incidente
O estudo calcula a energia; a vestimenta precisa suportá-la.
Energia incidente
calculada no ponto (cal/cm²)• quanto o arco libera
ATPV da vestimenta
ensaiado no tecido (cal/cm²)• quanto a roupa suporta
Limiar de queimadura de 2º grau: 1,2 cal/cm². A roupa é adequada quando o ATPV ≥ energia incidente do ponto.
Como o estudo é feito: NFPA 70E e IEEE 1584
Duas referências internacionais comandam o estudo, com papéis diferentes. A IEEE 1584 é o método de cálculo: a partir dos dados elétricos da instalação, suas equações estimam a corrente de arco, a energia incidente e as fronteiras de proteção. A NFPA 70E é a prática de segurança: usa esses números para definir o EPI por categoria, as distâncias de aproximação, a etiquetagem dos painéis e os procedimentos de trabalho.
Para calcular, o estudo precisa de dados reais: a corrente de curto-circuito disponível, o tempo de atuação da proteção (lido das curvas dos disjuntores e relés), a tensão, a distância de trabalho e a configuração de cada equipamento. Em software de engenharia como o ETAP, modela-se a instalação, roda-se o estudo de curto-circuito, leem-se as proteções e aplica-se o método da IEEE 1584 — painel a painel.
IEEE 1584 × NFPA 70E(quem calcula × quem manda no EPI)
As duas normas se complementam. Uma diz quanta energia há; a outra diz o que fazer com esse número. O estudo de engenharia une as duas:
IEEE 1584 — o cálculo
- Calcula a energia incidente (cal/cm²)
- Estima a corrente de arco e as fronteiras
- Parte dos dados elétricos reais da planta
- É o método de engenharia
»
EPI e etiqueta
NFPA 70E — a prática
- Define o EPI por categoria de risco
- Estabelece as distâncias de aproximação
- Exige a etiquetagem dos painéis
- Rege os procedimentos de trabalho
O que isso significa pra você: não basta uma tabela genérica nem um app — o EPI certo depende do número calculado pela IEEE 1584 com os dados da sua instalação, e aplicado segundo a NFPA 70E. As duas, juntas, sob responsabilidade técnica.
Visão geral
Do cálculo ao laudo, num panorama
O estudo parte dos dados reais da instalação — corrente de curto, curvas de proteção e configuração dos painéis —, calcula a energia incidente de cada ponto e termina em laudo, etiquetas e recomendação de EPI.
Panorama do estudo de energia incidente — do cálculo ao laudo com ART.
O entregável: cálculo, etiquetagem e mapa de risco
O estudo não termina num número: termina num conjunto de documentos e ações que a sua equipe usa no dia a dia e que a fiscalização reconhece. Em resumo, três frentes:
1
Laudo e memória de cálculo
Relatório de engenharia com o modelo da instalação, o estudo de curto-circuito, os tempos de proteção e a energia incidente calculada para cada painel, com as premissas.
2
Etiquetagem dos painéis
Etiquetas de arc flash fixadas em cada quadro: energia incidente, distância de trabalho, fronteira de arco e o EPI/ATPV mínimo exigido — como manda a NFPA 70E.
3
EPI e mapa de risco
Recomendação da vestimenta correta por ponto e um mapa do risco por painel, que orienta a compra de EPI e os procedimentos de trabalho energizado.
Engenharia de campo
Medição e ensaio, não chute
Os dados que alimentam o estudo vêm de campo: ensaios, leitura das proteções e levantamento da instalação. É esse rigor que dá ao laudo — e às etiquetas — valor técnico e legal.

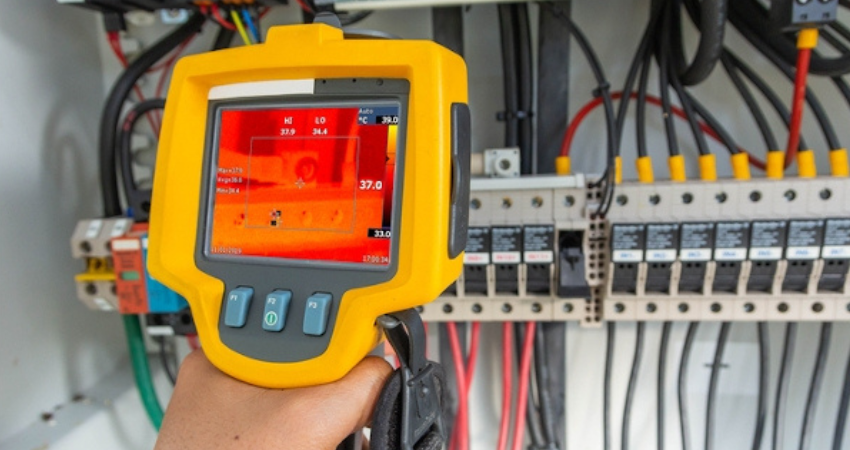

Ensaio em painel: levantamento dos dados reais que alimentam o estudo.
EPI e vestimenta por categoria de risco
A NFPA 70E organiza a vestimenta resistente ao arco em quatro categorias de EPI, cada uma com um ATPV mínimo. Quanto maior a energia incidente do ponto, maior a categoria exigida. O estudo entrega o número em cal/cm²; a tabela abaixo mostra a classe de vestimenta que cobre cada faixa — sempre valendo a regra ATPV da roupa ≥ energia incidente calculada:
| Categoria de EPI | ATPV mínimo da vestimenta | Cobre energia incidente até |
|---|---|---|
| Categoria 1 | 4 cal/cm² | ≈ 4 cal/cm² |
| Categoria 2 | 8 cal/cm² | ≈ 8 cal/cm² |
| Categoria 3 | 25 cal/cm² | ≈ 25 cal/cm² |
| Categoria 4 | 40 cal/cm² | ≈ 40 cal/cm² |
Acima de cerca de 40 cal/cm², o risco é considerado extremo: a prática recomendada não é “uma roupa mais grossa”, e sim desenergizar — porque a onda de pressão do arco já não é contida só por vestimenta. Por isso o estudo também aponta onde o trabalho energizado deve ser proibido.
Adequação à NR-10 e como reduzir a energia incidente
A NR-10 exige análise de risco, EPI adequado ao risco e o prontuário das instalações elétricas com a documentação técnica. O estudo de energia incidente é o instrumento que dimensiona o risco de arco e o EPI correto — ou seja, dá a base técnica para a sua instalação cumprir a NR-10. Vale a ressalva honesta: a NR-10 não cita “energia incidente” nem obriga o cálculo por IEEE 1584; ela manda avaliar e controlar o risco, e o estudo é a forma reconhecida de fazer isso.
Mais do que medir o risco, um bom estudo aponta como reduzi-lo. Como a energia depende sobretudo do tempo, os caminhos mais eficazes atacam o tempo de eliminação da falta:
1
Tempo de proteção
Ajustar as curvas para eliminar a falta mais rápido — o que mais reduz energia.
2
Relé de arco
Proteção que detecta o arco por luz e corrente e abre em milissegundos.
3
Manobra à distância
Operação e racking remotos aumentam a distância de trabalho.
4
Desenergizar
A medida soberana da NR-10: trabalhar morto sempre que possível.
Por que é um estudo de engenharia (ART) e não um “app”
O número que define o EPI da sua equipe protege contra queimadura grave — é decisão de responsabilidade técnica. Um aplicativo ou calculadora genérica não conhece a sua planta: sem as impedâncias reais, as curvas dos seus disjuntores e a configuração dos seus painéis, o resultado não tem validade. Veja a diferença:
App / calculadora × Estudo de engenharia(o que protege de verdade)
Os dois entregam um número. Só um tem base na sua instalação e responde por ela:
App ou calculadora
- Número genérico, de catálogo
- Não conhece a sua instalação
- Sem curvas reais de proteção
- Não emite ART nem responde
»
com ART
Estudo de engenharia
- Cálculo com os dados reais da planta
- Modela curto-circuito e proteções
- Interpretação de engenheiro
- Emite ART no CREA e responde
O que isso significa pra você: diante da NR-10 e de uma fiscalização, o que tem valor é o laudo com memória de cálculo e ART — não a captura de tela de um app. A Token faz o estudo completo, com engenheiro responsável, em todo o Brasil.
Perguntas frequentes sobre energia incidente e arco elétrico
O que é energia incidente?
É a energia térmica que chega à pele por unidade de área (cal/cm²) durante um arco elétrico, a uma distância definida. Define a gravidade da queimadura e qual vestimenta é necessária; o limiar de queimadura de 2º grau é cerca de 1,2 cal/cm².
Como se calcula o ATPV (cal/cm²)?
A energia incidente é calculada pelo método da IEEE 1584 (corrente de curto, tempo de proteção, distância, tensão e configuração), normalmente em software como o ETAP. Já o ATPV não se calcula — é ensaiado no tecido. A regra que liga os dois: ATPV da roupa ≥ energia incidente do ponto.
Qual a diferença entre NFPA 70E e IEEE 1584?
A IEEE 1584 é o método de cálculo (quanta energia, quais fronteiras). A NFPA 70E é a prática de segurança (EPI por categoria, distâncias, etiquetagem, procedimentos). Uma calcula o risco; a outra diz o que fazer com ele.
O estudo de arco elétrico é obrigatório pela NR-10?
A NR-10 exige análise de risco, EPI adequado e prontuário, e o arco é um risco a considerar — mas ela não nomeia o estudo nem o cálculo de energia incidente. O estudo é a forma tecnicamente reconhecida de atender a essa exigência.
Como reduzir a energia incidente de um painel?
Reduzindo o tempo de eliminação da falta: relé de arco, zona de manutenção, fusíveis limitadores e melhor coordenação; além de aumentar a distância de trabalho (manobra remota). A medida soberana é desenergizar.
