Estudo de curto-circuito: a prova de que sua proteção aguenta a falha

O que é o estudo de curto-circuito

Em operação normal, a corrente que circula na sua instalação é definida pela carga: os motores, a iluminação, os processos. Quando ocorre uma falta — dois condutores que se tocam, um cabo que aterra, um isolador que rompe — essa limitação desaparece. A corrente deixa de ser ditada pela carga e passa a ser limitada apenas pela impedância entre a fonte e o ponto do defeito. Em uma fração de segundo, ela pode saltar de dezenas de ampères para dezenas de milhares. É o curto-circuito.

O estudo de curto-circuito é a análise que calcula, com método, qual é essa corrente em cada barra e em cada quadro do sistema. Não é um chute nem uma estimativa de catálogo: parte do diagrama unifilar da instalação, dos dados reais de cada componente (a potência de curto da concessionária, a impedância dos transformadores, o comprimento e a seção dos cabos, a contribuição dos motores) e resolve o circuito elétrico no instante da falta. O resultado é um número por ponto: a corrente de curto-circuito presumida.

Esse número não é curiosidade acadêmica. Ele é o critério de vida ou morte de cada equipamento de proteção. Um disjuntor é fabricado para interromper a corrente até um certo limite — a sua capacidade de interrupção. Se o curto-circuito real no ponto onde ele está instalado for maior que esse limite, o disjuntor não interrompe a falha: ele falha junto com ela, podendo arder, explodir e propagar o defeito para o resto da planta. O estudo existe para garantir que isso nunca aconteça.

Curto-circuito simétrico e assimétrico: dois números, dois riscos

Um curto-circuito não é uma corrente só. Quando a falta se estabelece, ela tem dois efeitos distintos sobre a instalação, e o estudo precisa calcular os dois.

O primeiro é a corrente simétrica — em notação técnica, a corrente inicial simétrica de curto-circuito, ou Ik″. É o valor eficaz da componente alternada da falta, o que “passa” pelo defeito de forma sustentada nos primeiros instantes. É esse valor que se compara com a capacidade de interrupção do disjuntor: a corrente que ele precisa conseguir cortar quando os contatos se abrem.

O segundo é a corrente assimétrica, e ela é mais traiçoeira. No primeiríssimo instante do curto, soma-se à componente alternada uma componente contínua transitória, que decai em poucos ciclos mas que, no pico, pode levar a corrente instantânea a mais que o dobro do valor simétrico. Esse valor de pico (ip) não é o que o disjuntor interrompe — é o que ele, o barramento e os cabos precisam suportar mecanicamente sem se deformar. A corrente de pico gera um esforço eletrodinâmico violento: barras que se entortam, conexões que se rompem, suportes que estouram. É por isso que um equipamento tem dois números de curto: um de interrupção (simétrico) e um de fechamento/suportabilidade (pico).

A relação entre o pico e o valor simétrico depende da relação entre a resistência e a reatância do circuito (o famoso R/X): quanto mais indutivo o ponto — perto de transformadores e geradores —, maior a assimetria e mais perto o pico chega do limite físico. A metodologia IEC 60909 trata os dois casos de forma explícita, e o estudo Token entrega ambos: a corrente que se interrompe e a que se suporta.

Como a Token faz o estudo de curto-circuito

Um estudo de curto-circuito sério tem método e rastreabilidade. Ele não nasce de um software apertando um botão — nasce de dados de campo confiáveis tratados por engenharia. O processo Token segue cinco etapas:

• Coleta de dados em campo. Levantamos os dados de placa de transformadores, geradores, motores e cabos, solicitamos à concessionária a potência (ou corrente) de curto-circuito disponível no ponto de entrega e reunimos os datasheets dos equipamentos. É a qualidade desse dado que define a qualidade do estudo.
• Diagrama unifilar. Montamos (ou atualizamos) o diagrama elétrico que mostra como cada componente se conecta, do ponto de entrega até os quadros terminais. Sem o unifilar correto, não há modelo de impedância correto.
• Modelagem das impedâncias. Cada elemento entra no modelo com a sua impedância real — a rede equivalente da concessionária, o transformador com a sua corrente de curto-circuito de placa, os cabos com resistência e reatância por comprimento e seção, e a contribuição dos motores, que durante a falta também injetam corrente no defeito.
• Cálculo das correntes. Pela metodologia IEC 60909, calculamos a corrente simétrica (Ik″) e o pico assimétrico (ip) em cada barra, além das correntes de falta trifásica, bifásica e fase-terra, conforme o tipo de defeito relevante para cada ponto.
• Comparação e relatório. Confrontamos a corrente presumida em cada ponto com a capacidade de interrupção dos dispositivos instalados, identificamos onde a proteção está subdimensionada e entregamos um relatório com diagnóstico, tabelas e recomendações, assinado por engenheiro responsável com ART.

A contribuição dos motores: a fonte que muita gente esquece

Há um detalhe do curto-circuito que distingue um estudo bem-feito de um estudo apressado: a contribuição dos motores. No instante da falta, um motor de indução em operação não para imediatamente — a inércia do rotor o mantém girando por alguns ciclos, e durante esse intervalo ele se comporta como um gerador, injetando corrente no ponto do defeito. Em uma planta industrial com muitos motores, essa contribuição pode elevar a corrente de curto-circuito de forma significativa em relação ao que se calcularia considerando apenas a concessionária e o transformador.

Ignorar essa parcela leva a um erro perigoso: a corrente de falta real é maior do que a calculada, e disjuntores que pareciam adequados no papel ficam subdimensionados na prática. A metodologia IEC 60909 trata a contribuição dos motores de forma explícita, com critérios para quando ela pode ser desprezada e como modelá-la quando é relevante. No estudo Token, os motores entram no modelo sempre que a sua contribuição importa — porque a falha não consulta a planilha antes de acontecer.

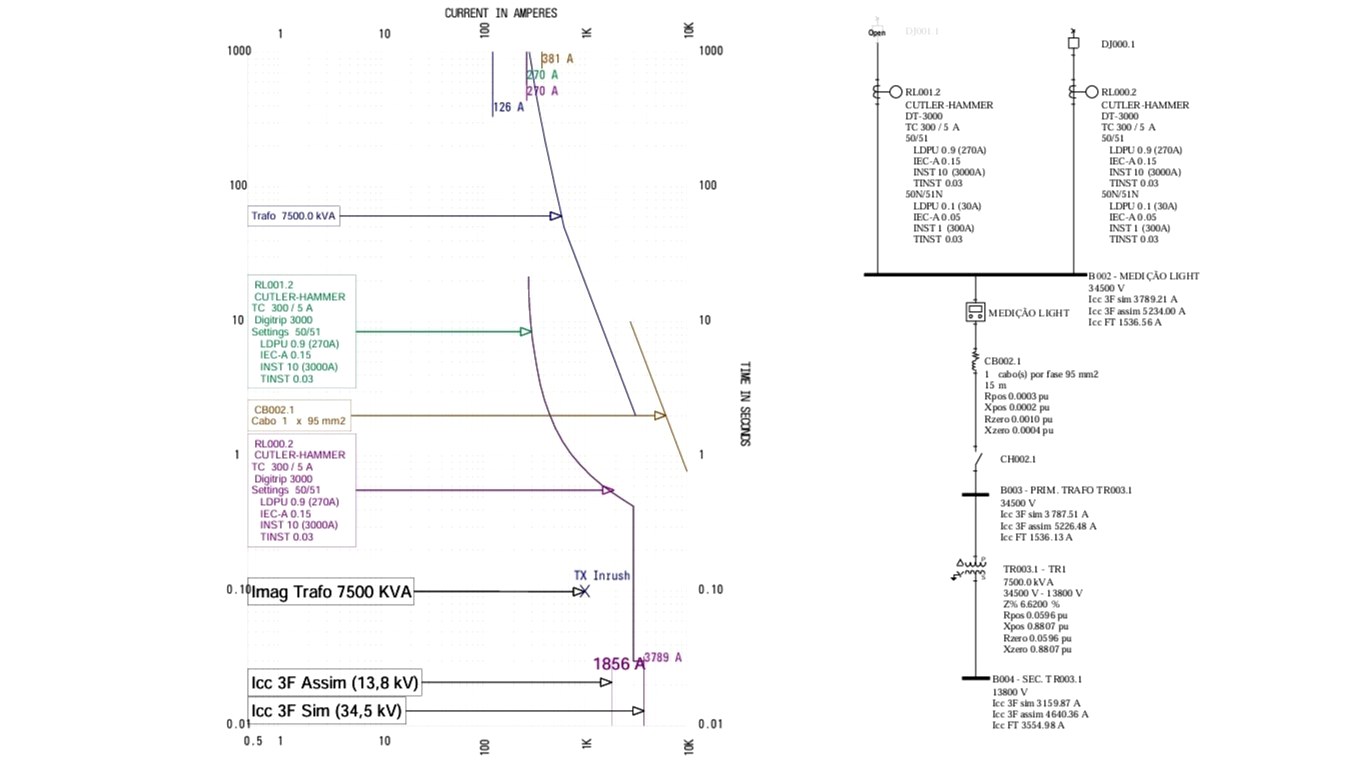

Do estudo à proteção: dimensionar disjuntores e fusíveis

O estudo de curto-circuito não termina no número da corrente — ele termina na decisão de proteção. De posse da corrente presumida em cada ponto, o engenheiro verifica três coisas em cada dispositivo:

• Capacidade de interrupção. A corrente que o disjuntor consegue cortar (Icu, a capacidade última, e Ics, a capacidade de serviço, nas normas de produto) precisa ser maior que a corrente de curto presumida no ponto. É a exigência central: sem isso, o dispositivo não protege.
• Capacidade de fechamento e suportabilidade. O dispositivo e o barramento precisam suportar o pico assimétrico ao fechar sobre a falta — e, em painéis com curto retardo, suportar a corrente durante o tempo de atuação (a corrente de curta duração admissível, Icw, dos disjuntores de categoria B).
• Integral de Joule (o I²t). A energia que o dispositivo deixa passar até abrir o curto não pode superar o que o cabo a jusante suporta sem danificar o isolamento. A NBR 5410 trata essa coordenação por energia, e ela é decisiva quando se usa um disjuntor limitador ou um fusível a montante.

Quando os dispositivos são fusíveis, a verificação usa as curvas tempo-corrente e a energia passante da norma de produto (IEC 60269-1, para os fusíveis gG de distribuição). Quando são disjuntores, usa as capacidades e as bandas de atuação da IEC 60947-2. Em ambos os casos, o estudo de curto-circuito é o insumo que torna o dimensionamento possível — e é também o ponto de partida do estudo de coordenação e seletividade, que define quem deve abrir primeiro para isolar só o trecho com defeito.

Os símbolos acima (Ik″, ip) seguem a notação da metodologia IEC 60909, a referência internacional para cálculo de curto-circuito em sistemas trifásicos de corrente alternada. A página pública apresenta esses conceitos pelo seu significado de engenharia; os critérios numéricos aplicados a cada caso ficam no relatório técnico assinado, onde a edição da norma usada como base de cálculo é declarada.

Quando o estudo de curto-circuito precisa ser feito ou revisado

O estudo de curto-circuito deveria nascer junto com a instalação, na fase de projeto elétrico, quando o sistema de potência é dimensionado. É nesse momento que se escolhem transformadores, disjuntores e seções de cabo — e essas escolhas dependem diretamente da corrente de falta esperada. Mas o estudo não é eterno: ele retrata o sistema como ele era no dia do cálculo, e o sistema muda.

Vale refazer ou revisar o estudo sempre que algo capaz de alterar a corrente de falta acontecer:

• A concessionária altera os parâmetros de fornecimento — uma nova subestação na região, por exemplo, costuma aumentar a corrente de curto disponível no seu ponto de entrega.
• Há ampliação do parque industrial: novos transformadores, novos CCMs, novos motores de grande porte, novos quadros.
• Houve troca de transformador por um de maior potência ou menor impedância — o que eleva a corrente de falta no secundário.
• A instalação nunca teve um estudo, e a proteção foi dimensionada “pela experiência” — situação mais comum do que deveria.

Como referência de manutenção, a Token recomenda revisar o estudo periodicamente em instalações estáveis e sempre após qualquer mudança relevante na geração, na entrada de energia ou nas cargas. A periodicidade exata é um critério de engenharia, definido pela criticidade e pelo histórico da planta, e não um número fixo de norma.

Normas do estudo de curto-circuito

O estudo de curto-circuito se apoia em um conjunto de normas que se complementam: uma para calcular a corrente, outra para exigir e verificar a proteção, outras para qualificar os dispositivos e uma para a segurança da execução.

IEC 60909 — a metodologia de cálculo

A IEC 60909 é a referência internacional para o cálculo de correntes de curto-circuito em sistemas trifásicos de corrente alternada. Ela define como representar cada fonte e cada impedância e como obter a corrente simétrica inicial (Ik″), o pico (ip), a corrente de interrupção e a corrente térmica equivalente. É a base do cálculo que a Token aplica; no relatório técnico, a edição utilizada é declarada de forma explícita.

ABNT NBR 5410 — a exigência e a verificação

No Brasil, é a NBR 5410:2004 que torna o estudo obrigatório na prática para as instalações de baixa tensão. Ela determina, na seção 5.3.5, que as correntes de curto-circuito presumidas sejam estabelecidas em todos os pontos da instalação julgados necessários, por cálculo ou por medição. E vai além: exige que a capacidade de interrupção de cada dispositivo de proteção seja no mínimo igual à corrente de curto-circuito presumida no ponto onde ele é instalado (admitindo apoio em um dispositivo a montante, desde que coordenados pela energia que deixam passar). A norma também trata da integral de Joule — a energia passante que o cabo a jusante precisa suportar. O estudo é justamente a prova de que esses requisitos são atendidos.

IEC 60947-2 e IEC 60269-1 — os dispositivos

A qualificação dos equipamentos de proteção vem das normas de produto: a IEC 60947-2 define as capacidades dos disjuntores de baixa tensão (a capacidade última Icu, a de serviço Ics e a de curta duração Icw), e a IEC 60269-1 rege os fusíveis de baixa tensão, incluindo as curvas e a energia passante dos fusíveis gG de distribuição. São essas capacidades que o estudo confronta com a corrente calculada.

NR-10 — a segurança da execução

Quando o estudo exige medição em campo ou intervenção na instalação, entra a NR-10, a Norma Regulamentadora de segurança em instalações e serviços em eletricidade, que exige profissional habilitado, EPI e procedimentos para o trabalho próximo a partes vivas. Vale registrar que a NR-10 está em transição: a Portaria MTE 737/2026 atualiza a norma, com vigência obrigatória a partir de 1º de junho de 2027; até lá vale o texto atual (Portaria SEPRT 915/2019).

Importante: a Token cita a IEC 60909 pela sua metodologia e escopo e declara a edição usada como base no relatório assinado, sem transcrever requisitos numéricos de norma em material público. Os critérios aplicados a cada instalação são os da engenharia responsável pelo laudo. Métodos ANSI/IEEE e a IEC 61363 (para sistemas específicos, como instalações marítimas e industriais isoladas) também são referências reconhecidas e podem ser adotadas conforme a exigência do cliente.

Por que fazer o estudo de curto-circuito com a Token Engenharia

Calcular uma corrente de falta é uma coisa; transformar esse cálculo em uma decisão de proteção confiável, com respaldo legal, é outra. É aí que está o valor do estudo — e é o que a Token entrega.

• Engenheiro responsável com ART no CREA: o relatório é assinado por quem responde tecnicamente por cada número e cada recomendação.
• Metodologia IEC 60909: cálculo das correntes simétrica e assimétrica, com a contribuição dos motores e os tipos de falta tratados de forma explícita.
• Verificação contra a NBR 5410: o estudo prova o atendimento à exigência de capacidade de interrupção — pronto para auditoria, seguradora e fiscalização.
• Visão de sistema completa: use a calculadora de corrente de curto-circuito para uma estimativa rápida; o estudo de curto-circuito conversa com o estudo de coordenação e seletividade, o projeto elétrico industrial, o laudo NR-10 e a manutenção de subestação — a Token cobre a cadeia toda.
• Atuação nacional: a Token atende indústrias, facilities e gestões prediais em todo o Brasil.

Ferramentas gratuitas de curto-circuito e proteção

Simuladores didáticos feitos pela equipe que assina os estudos — bons para entender o problema antes de contratar:

• Calculadora de curto-circuito — estimativa da corrente de falta no ponto.
• TC saturando — veja o que a saturação faz com a corrente que o relé enxerga.
• Frontal do relé 50/51 — pickup, curva e tempo de operação num relé interativo.
• Seletividade 51×51 — dois relés em série disputando quem desliga primeiro.

Perguntas frequentes sobre o estudo de curto-circuito

O que é um estudo de curto-circuito?

É a análise de engenharia que calcula a magnitude das correntes de falta que percorrem a instalação em cada ponto durante um curto-circuito. Com esses valores, compara-se a corrente presumida com a capacidade de interrupção dos disjuntores e fusíveis instalados, para garantir que cada dispositivo consegue abrir a falha com segurança em vez de explodir. É a base para dimensionar a proteção e atende à NBR 5410, que exige determinar a corrente de curto-circuito presumida em todos os pontos necessários.

Qual a diferença entre corrente de curto simétrica e assimétrica?

A corrente simétrica (Ik″) é o valor eficaz da componente alternada da falta, usada para verificar a capacidade de interrupção dos dispositivos. A corrente assimétrica inclui a componente contínua que aparece no primeiro instante do curto e gera o valor de pico (ip), que pode chegar a mais que o dobro do valor simétrico e define o esforço eletrodinâmico que o barramento e o disjuntor precisam suportar ao fechar sobre a falta. O estudo calcula as duas.

Por que a NBR 5410 exige o estudo de curto-circuito?

A NBR 5410:2004 determina, na seção 5.3.5, que as correntes de curto-circuito presumidas sejam estabelecidas em todos os pontos da instalação julgados necessários, por cálculo ou medição, e que a capacidade de interrupção de cada dispositivo de proteção seja no mínimo igual à corrente de curto presumida no ponto onde ele é instalado. Sem o estudo, não há como provar que os disjuntores e fusíveis atendem a essa exigência.

Com que frequência refazer o estudo de curto-circuito?

O estudo deve ser feito na fase de projeto da instalação e revisado sempre que algo que altere a corrente de falta mudar: aumento da potência ou da corrente de curto-circuito da concessionária, troca ou inclusão de transformadores, novos motores ou cargas, ou ampliação do parque industrial. Como referência de manutenção, a Token recomenda revisar o estudo a cada poucos anos em instalações estáveis e sempre após mudanças relevantes — a periodicidade exata é definida caso a caso.

Quais normas embasam o estudo de curto-circuito?

O cálculo das correntes de falta segue a metodologia da IEC 60909, referência internacional para curto-circuito em sistemas trifásicos. A verificação da capacidade de interrupção e da integral de Joule dos condutores apoia-se na ABNT NBR 5410. Os dispositivos são qualificados pelas normas de produto IEC 60947-2 (disjuntores) e IEC 60269-1 (fusíveis), e a execução em campo segue a NR-10. Métodos ANSI/IEEE e a IEC 61363 também são referência para sistemas específicos.
