Calculadora: preciso de SPDA (para-raios)?

Como a triagem funciona (sem segredo, sem achismo)

A NBR 5419-2:2026 decide a necessidade de proteção por cálculo, comparando o risco estimado com o risco tolerável RT = 10⁻⁵ por ano (Tabela 4). Acima do tolerável, a norma determina a adoção de proteção (5.4.4). E a própria norma indica o atalho honesto da primeira pergunta: se as componentes RA + RB ficam abaixo do tolerável, um SPDA completo pode não ser necessário (5.4, nota).

O caminho do cálculo, em três passos:

1. Exposição: estima-se quantas descargas diretas a estrutura espera por ano — densidade de raios do município × área de exposição × fator do entorno (Eq. A.3).
2. Consequência: calculam-se as componentes RA (choque elétrico) e RB (dano físico/incêndio) no cenário sem proteção, com os coeficientes oficiais de uso, pessoas, material e combate a incêndio.
3. Veredito: compara-se a soma com o RT da norma — acima, proteção recomendada; na zona cinzenta, análise completa; muito abaixo, provavelmente dispensado.

O que a triagem não faz: avaliar as linhas de energia e telecomunicações que entram no prédio (componentes RU e RV), dividir a estrutura em zonas e definir o nível de proteção (NP). Essa é a parte da análise completa.

A tabela mostra por que a altura da pergunta 2 pesa mais que a planta: a norma projeta uma linha inclinada a 1:3 a partir do topo da estrutura, esticando a “sombra de captação” para todos os lados. Estruturas altas e isoladas raramente escapam da faixa vermelha.

Transparência da triagem: o “provavelmente dispensado” só sai aqui com 10 vezes de folga em relação ao tolerável. O motivo: os componentes que a triagem não avalia (RU e RV) só aumentariam o risco real — nunca o contrário.

O que cada pergunta representa na norma

Nenhuma pergunta da calculadora é decorativa — cada uma alimenta um fator oficial da análise de risco:

• Local (pergunta 1): define a densidade de descargas atmosféricas Ng do seu município — quantos raios caem por km² por ano. É o gatilho de todo o cálculo: na análise de risco oficial, a norma exige o uso dos valores do seu Anexo F, município por município (A.1.3).
• Tamanho (2): vira a área de exposição equivalente. A norma projeta uma linha imaginária inclinada a 1:3 a partir do topo da estrutura — por isso a altura pesa muito mais que a planta: dobrar a altura pode mais que dobrar a área que atrai descargas — e, em estruturas esbeltas, quase quadruplicar.
• Entorno (3): é o fator de localização CD (Tabela A.1) — de 0,25 (cercado por prédios mais altos) a 2 (isolado no topo de morro). O mesmo galpão muda de risco conforme a vizinhança.
• Uso (4) e pessoas (5): definem a severidade da perda. Hospital, hotel e escola pesam 5 vezes mais que uma indústria comum na norma — e locais com gente difícil de evacuar ou grandes públicos multiplicam a perda esperada.
• Conteúdo (6) e combate a incêndio (7): o principal dano de um raio em estrutura comum é o incêndio por centelhamento. Carga combustível alta aumenta o risco; detecção e combate automáticos reduzem.
• Estrutura (8): novidade da edição 2026 — o fator construtivo: estrutura metálica ou de concreto armado dissipa melhor a corrente e dobra a margem em relação a alvenaria simples ou madeira.
• SPDA existente (9): não muda o risco da estrutura sem proteção — muda a recomendação: quem já tem SPDA precisa da inspeção periódica da NBR 5419-3:2026 (7.3.2: a cada 1 ano em áreas classificadas, explosivos, corrosão severa ou serviços essenciais; a cada 3 anos nas demais) e de avaliar a adequação à edição vigente.

Perguntas frequentes

Esta calculadora substitui o laudo de SPDA?

Não. Ela é uma triagem educativa: usa o atalho previsto na própria NBR 5419-2:2026 (componentes RA e RB contra o risco tolerável), mas não avalia as linhas elétricas, as zonas internas e os demais componentes do risco. O documento válido perante norma, seguradora e fiscalização é a análise de risco completa assinada com ART — e é exatamente esse serviço que a Token Engenharia presta, em todo o Brasil.

O que é a densidade de descargas atmosféricas (Ng)?

É o número de raios que atingem o solo por quilômetro quadrado por ano em uma região — o insumo que dispara todo o cálculo de risco. O Brasil é o país que mais recebe raios no mundo, e a densidade varia muito de um município para o vizinho. Na análise de risco oficial, a NBR 5419-2:2026 exige exclusivamente os valores do seu Anexo F, tabelados município por município (A.1.3) — é com esse valor que a memória de cálculo do laudo é fechada.

Prédios vizinhos mais altos protegem minha edificação?

Reduzem a exposição — e a norma quantifica isso pelo fator de localização CD (Tabela A.1): estrutura cercada por objetos significativamente mais altos usa 0,25; isolada, 1; isolada no topo de morro, 2. Ou seja: a vizinhança ajuda, mas não zera o risco — a resposta final continua sendo do cálculo.

Tenho SPDA projetado na norma de 2015. Preciso refazer?

A ABNT NBR 5419:2026 cancelou e substituiu a edição de 2015. Estruturas existentes seguem a régua de inspeção da NBR 5419-3:2026 (7.3.2): a cada 1 ano em estruturas com áreas classificadas (zonas 0, 1, 20 e 21), explosivos, componentes tóxicos, corrosão atmosférica severa ou serviços essenciais (energia, água, sinais, apoio à vida); a cada 3 anos nas demais. A inspeção periódica é o momento natural de avaliar a adequação à edição vigente. Critérios importantes mudaram — inclusive a verificação do aterramento por continuidade.

SPDA e para-raios são a mesma coisa?

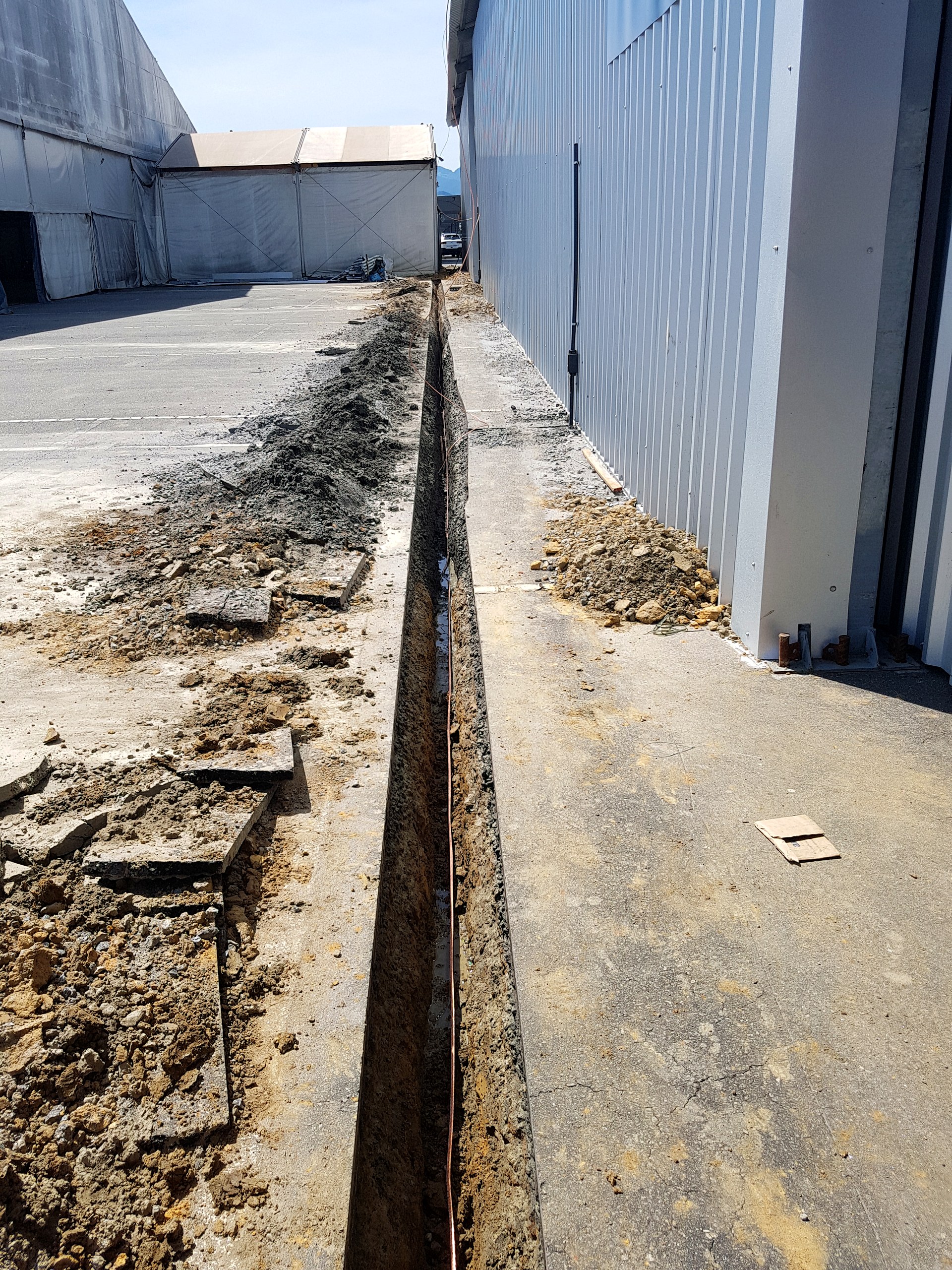

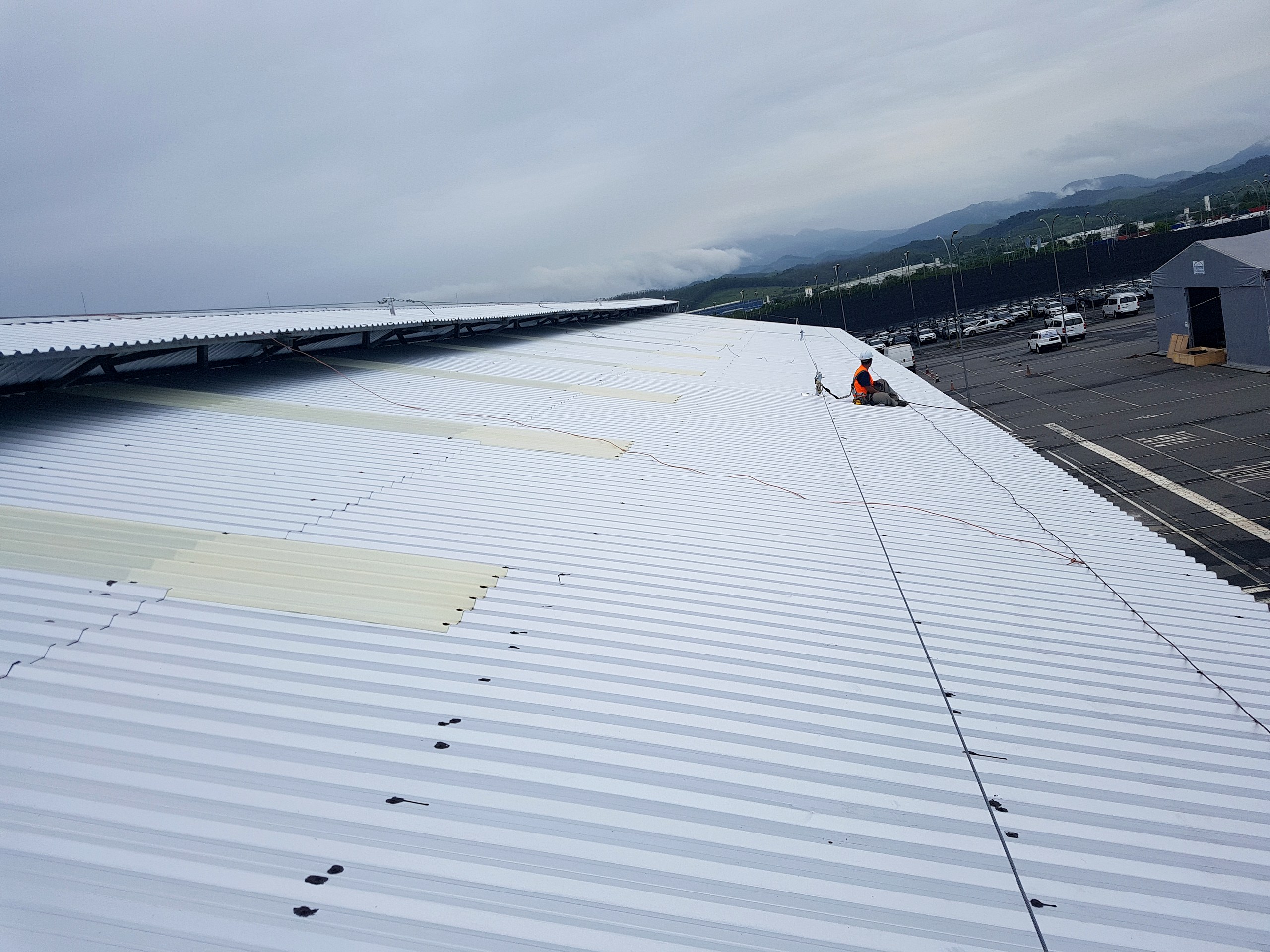

No uso popular, sim — mas tecnicamente o para-raios é só a ponta visível: o captor no alto da edificação. O SPDA (Sistema de Proteção contra Descargas Atmosféricas) é o conjunto completo: subsistema de captação, descidas e aterramento, mais as ligações equipotenciais e, quando exigido, os DPS na entrada das linhas — a proteção fina dos equipamentos internos é detalhada na NBR 5419-4. Instalar um captor sem o resto do sistema não é proteção — é dar à corrente do raio um convite para procurar o próprio caminho pela estrutura.

O resultado deu “provavelmente dispensado”. Posso arquivar o assunto?

Não como prova. O resultado é uma triagem com folga de segurança embutida, não um documento. NR-10, seguradoras e Corpo de Bombeiros podem exigir verificação documentada, e as ligações equipotenciais da NBR 5419-3 podem se aplicar mesmo quando o SPDA externo é dispensado. A confirmação — em qualquer faixa de resultado — é a análise de risco com ART.
