Projeto de aterramento elétrico: a base que segura o resto da instalação

O que é um projeto de aterramento elétrico

Aterrar uma instalação é dar à eletricidade um caminho controlado para a terra. Quando uma falta joga tensão na carcaça de um motor, quando um raio atinge a estrutura ou quando um surto entra pela rede, é o sistema de aterramento que recebe essa corrente e a conduz para o solo de forma segura — em vez de deixá-la passar pelo corpo de quem encosta no equipamento. Sem um aterramento bem feito, os dispositivos de proteção não atuam direito e a instalação inteira fica vulnerável.

O projeto de aterramento é o documento de engenharia que transforma essa necessidade em uma solução dimensionada. Ele parte de uma pergunta simples — quão bem o solo deste local conduz a corrente? — e responde com números: que tipo de eletrodo usar, quantas hastes, qual o traçado da malha, que bitola de condutor, como interligar tudo e como integrar o aterramento à baixa tensão e ao SPDA. É a diferença entre um sistema que funciona no papel e um que funciona quando a falta acontece de verdade.

Esse projeto não é um luxo de engenharia: é o alicerce do qual dependem a proteção contra choque, a atuação de disjuntores e DRs, a proteção contra descargas atmosféricas e até a qualidade da energia em equipamentos sensíveis. Quando o aterramento é improvisado, todos esses sistemas herdam a fragilidade.

Para que serve o aterramento — as quatro funções

Um mesmo sistema de aterramento cumpre papéis diferentes ao mesmo tempo. Entender quais são ajuda a enxergar por que ele não pode ser tratado como detalhe de obra:

• Proteção contra choque elétrico. Em uma falta, o aterramento limita a tensão que aparece nas partes metálicas e fornece o caminho de retorno que faz o disjuntor ou o DR desarmar. É a função de segurança das pessoas — e o motivo de a baixa tensão exigir aterramento e equipotencialização.
• Escoamento da descarga atmosférica. Quando o raio atinge o SPDA, é o subsistema de aterramento que dispersa no solo uma corrente de altíssima intensidade em microssegundos. Aqui o aterramento trabalha em regime de impulso, não de 50/60 Hz — e isso muda o projeto.
• Referência de potencial. Equipamentos eletrônicos, automação e TI precisam de uma referência de terra estável e equipotencial para funcionar sem ruído e sem queima por diferença de potencial entre pontos.
• Equipotencialização. Interligar todas as massas metálicas — estrutura, tubulações, eletrocalhas, blindagens — a um mesmo potencial elimina as diferenças de tensão que causam choque e danificam equipamentos durante uma falta ou um raio.

O erro clássico é projetar o aterramento para uma dessas funções e ignorar as outras. Um aterramento pensado só para “passar na vistoria” pode falhar feio diante de um raio; um pensado só para o SPDA pode não dar a referência estável que a automação exige. O projeto correto concilia as quatro.

Como a Token projeta o seu aterramento

Um projeto de aterramento confiável não começa pelo desenho — começa pela medição. A sequência que a Token segue é a que separa o dimensionamento real do palpite:

1. Medição da resistividade do solo

Tudo parte daqui. A capacidade do solo de conduzir a corrente — a resistividade — varia enormemente entre um terreno arenoso seco e um solo argiloso úmido, e varia também com a profundidade. Medir em campo, em vários pontos e espaçamentos, revela como o solo se comporta em camadas e é o que permite dimensionar o eletrodo certo. A resistividade entra como dado de projeto; quando há referência específica a ser citada para o solo, ela é registrada na documentação. Projetar sem essa medição é dimensionar no escuro.

2. Modelagem do solo e escolha do arranjo

Com a resistividade medida, modela-se o solo (em geral em duas camadas) e escolhe-se o arranjo que atende ao desempenho desejado com o melhor custo: hastes isoladas, hastes em paralelo, anel, malha ou a combinação delas. Aqui se decide também a profundidade, o material (cobre, aço cobreado, aço zincado) e a bitola dos condutores — definida por critério de norma para suportar a corrente prevista sem se degradar.

3. Integração com a baixa tensão e o SPDA

O aterramento não vive sozinho. Ele precisa conversar com o esquema de aterramento da instalação (TN, TT, IT), com o barramento de equipotencialização principal e com o subsistema de aterramento do SPDA. O projeto define como esses sistemas se interligam — a tendência moderna é o aterramento único e equipotencializado — e onde ficam os pontos de conexão e de medição.

4. Documentação, execução e laudo

O projeto entrega memorial, desenhos e especificações; a execução segue esse projeto sob a NR-10; e, ao final, o laudo de aterramento com as medições comprova o desempenho e registra a base normativa. É esse conjunto que dá respaldo técnico e legal à instalação.

O mito do “10 ohms”: o que mudou no critério de aterramento

Quase toda conversa sobre aterramento esbarra na pergunta “qual o valor ideal de resistência?”, e a resposta de bar costuma ser “abaixo de 10 ohms”. Vale corrigir isso com precisão, porque é um ponto onde muito material desatualizado induz o cliente ao erro.

Um valor baixo de resistência de aterramento pode ser uma meta de projeto em certas aplicações — e em alguns contextos de baixa tensão e de fornecimento de energia existem referências de valor a perseguir. Mas usar um número fixo como se fosse a aprovação universal do aterramento é tecnicamente frágil.

No SPDA, em especial, houve uma mudança importante. A edição vigente da ABNT NBR 5419-3:2026 deixou de tratar a resistência de aterramento como critério de eficácia do sistema de proteção contra descargas atmosféricas. Em vez de perguntar “a resistência está abaixo de X ohms?”, a norma orienta verificar a continuidade elétrica do aterramento — ou seja, se todos os elementos estão efetivamente interligados e conduzindo. É uma diferença conceitual de fundo: o que protege a estrutura no impulso do raio é a integridade e a baixa impedância do conjunto, não um valor de ohms medido em 50/60 Hz.

Por isso a postura da Token é dupla: dimensionar o aterramento para o desempenho que cada aplicação exige (e, quando há um alvo de resistência aplicável, persegui-lo) e avaliar o sistema pelo critério correto da norma vigente — continuidade no SPDA, e o que a baixa tensão pede para a proteção das pessoas. Quem ainda reprova um SPDA só porque “a resistência deu acima de 10 ohms” está aplicando um critério que a norma vigente não usa mais.

Onde o projeto de aterramento se aplica

Qualquer instalação que precise proteger pessoas, equipamentos ou estrutura precisa de aterramento projetado. Na prática, a Token projeta e executa aterramento para:

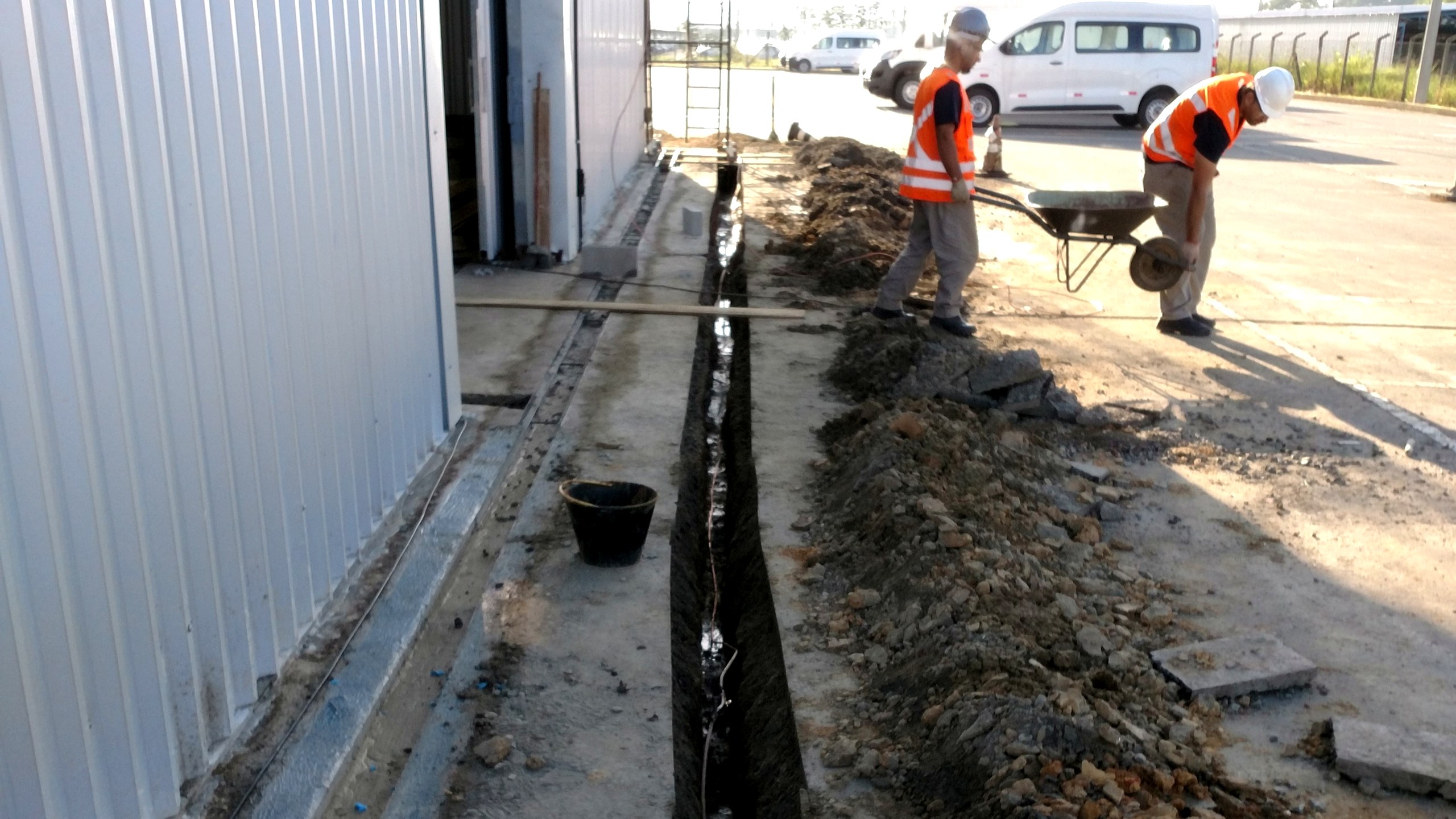

• Indústrias e galpões: malha e anel de aterramento, integração com o SPDA e com os quadros de força e CCMs.
• Subestações: malha de aterramento dimensionada para controlar tensões de passo e toque e oferecer baixa impedância à corrente de falta.
• Edifícios comerciais e prediais: barramento de equipotencialização principal, aterramento do SPDA e referência para TI e elevadores.
• Plantas com áreas classificadas: aterramento e equipotencialização criteriosos onde há risco de explosão, com inspeção mais frequente.
• Data centers e instalações sensíveis: terra de referência estável e equipotencial para a eletrônica.
• Fazendas e agroindústria: aterramento de SPDA e de instalações em ambiente rural, onde a incidência de raios é alta.

De um anel perimetral de galpão a uma malha de subestação, o princípio é o mesmo: medir o solo, dimensionar o eletrodo e interligar tudo num sistema equipotencial — depois comprovar com medição.

O que você recebe: projeto e laudo de aterramento

O produto final não é uma haste no chão — é a documentação que dá respaldo à instalação. Um pacote completo da Token reúne:

• Memorial de cálculo: a resistividade medida, a modelagem do solo e o dimensionamento do eletrodo (tipo, material, bitola, quantidade e traçado).
• Desenhos do aterramento: planta do traçado de malha/anel, detalhes de hastes, conexões, caixas de inspeção e pontos de medição.
• Especificação de equipotencialização: como interligar massas, estrutura, tubulações e o subsistema do SPDA.
• Laudo de medição: os valores medidos em campo e a verificação do critério aplicável — continuidade no SPDA, conforme a ABNT NBR 5419-3:2026.
• ART no CREA: a Anotação de Responsabilidade Técnica que coloca um engenheiro respondendo pelo projeto.

Esse conjunto serve de evidência para fiscalização, seguradora e auditoria, e é o que permite ampliar, reformar ou certificar a instalação com segurança jurídica.

Normas do aterramento elétrico no Brasil

O aterramento sério se apoia em norma técnica vigente — e, como ele atende a funções diferentes, mais de uma norma entra em cena. A Token cita cada uma pelo seu escopo e status de vigência:

A medição da resistência (ABNT NBR 15749)

A medição da resistência de aterramento em campo tem como referência brasileira a ABNT NBR 15749, que trata do ensaio de resistência de aterramento e dos potenciais de passo e toque na superfície do solo. A Token a cita pelo seu escopo; os procedimentos e parâmetros aplicados em campo são os da engenharia responsável pelo serviço.

O critério de eficácia do SPDA mudou (ABNT NBR 5419-3:2026)

Como já detalhado, a edição vigente da ABNT NBR 5419-3:2026 não usa mais a resistência de aterramento como critério de eficácia do SPDA: a inspeção verifica a continuidade elétrica do aterramento. Esse é o ponto que separa um laudo atualizado de um que repete a régua de 2015.

A segurança da execução (NR-10)

Toda intervenção em instalação elétrica — inclusive a medição e a execução do aterramento — se submete à NR-10, que exige profissional habilitado, EPI e procedimentos de segurança. Vale registrar que a NR-10 está em transição: a Portaria MTE 737/2026 atualiza a norma, com vigência obrigatória a partir de 1º de junho de 2027; até lá vale o texto atual (Portaria SEPRT 915/2019).

Importante: a Token cita as normas acima pelo seu escopo e status de vigência, sem transcrever requisitos numéricos de norma em material público — os critérios aplicados em projeto e em campo são os da engenharia responsável. O que importa para você é a garantia de que o aterramento é dimensionado por medição, avaliado pelo critério vigente e conduzido por profissional habilitado, sob a NR-10.

Por que fazer o aterramento com a Token Engenharia

Aterramento não é “fincar haste até dar o valor”. O valor está na engenharia: medir o solo certo, dimensionar o eletrodo certo, integrar com a baixa tensão e o SPDA e comprovar pelo critério correto da norma vigente. É isso que a Token entrega.

• Engenheiro responsável com ART no CREA: o projeto e o laudo têm quem responda tecnicamente por eles.
• Projeto guiado por medição: resistividade do solo medida em campo, não estimada — dimensionamento real.
• Critério atualizado: avaliação do SPDA por continuidade, conforme a ABNT NBR 5419-3:2026, sem repetir o mito do “10 ohms”.
• Visão de instalação completa: o aterramento conversa com o laudo de SPDA, o laudo NR-10, a manutenção de subestação e o projeto elétrico — a Token cobre a cadeia toda.
• Atuação nacional: a Token projeta e executa aterramento para indústrias, facilities e gestões prediais em todo o Brasil.

Ferramentas gratuitas de aterramento

Faça o pré-dimensionamento em minutos, de graça, antes de contratar o projeto:

• Malha de aterramento (IEEE 80) — resistência, GPR e tensões de toque e passo na hora.
• Calculadora de curto-circuito — estimativa da corrente de falta no ponto.

Perguntas frequentes sobre projeto de aterramento elétrico

O que é um projeto de aterramento elétrico?

É o documento de engenharia que define como a instalação será conectada à terra: a partir da resistividade do solo medida em campo, ele dimensiona o eletrodo de aterramento (hastes, anéis ou malha), os condutores, as conexões e a equipotencialização, e integra esse sistema com a proteção da baixa tensão e com o SPDA. Na Token, o projeto é assinado por engenheiro responsável, com ART no CREA.

Qual a resistência de aterramento ideal?

Não existe um número único válido para tudo. Um valor baixo de resistência pode ser meta de projeto em certas aplicações de baixa tensão, mas, no SPDA, a edição vigente da ABNT NBR 5419-3:2026 deixou de usar a resistência de aterramento como critério de eficácia: a inspeção passou a verificar a continuidade elétrica do aterramento, não um valor de ohms. O projeto define o alvo correto caso a caso, e a Token registra a base normativa no laudo.

Qual a diferença entre aterramento de SPDA e aterramento de baixa tensão?

O aterramento de baixa tensão protege pessoas contra choque e garante a atuação de disjuntores e DRs em condições de operação, sob a ABNT NBR 5410. O aterramento do SPDA escoa para a terra a corrente de uma descarga atmosférica, sob a ABNT NBR 5419-3. O conceito moderno é interligá-los em um aterramento único e equipotencializado, evitando diferenças de potencial perigosas entre eles.

Preciso medir a resistividade do solo antes do projeto?

Sim. A resistividade do solo é o dado de entrada do projeto: ela define o tipo, o comprimento e a quantidade de eletrodos necessários para atingir o desempenho desejado. Sem a medição em campo, o dimensionamento vira chute. A resistividade entra como dado de projeto, e a documentação registra o método utilizado.

Quais normas regem o projeto de aterramento no Brasil?

O aterramento de baixa tensão segue a ABNT NBR 5410; o aterramento do SPDA segue a ABNT NBR 5419-3:2026; e a execução de serviços em instalações elétricas se submete à NR-10. A medição de resistência de aterramento tem como referência a ABNT NBR 15749. A Token cita essas normas pelo escopo e status de vigência e registra a base no projeto e no laudo.
