O que é pneumática industrial

Pneumática é o uso de ar comprimido para gerar movimento. Onde a eletricidade aciona motores e a hidráulica move grandes forças com óleo sob pressão, a pneumática faz o trabalho do dia a dia da indústria: prender uma peça, empurrar um produto na esteira, fechar uma gaveta, levantar um gabarito, abrir e fechar uma válvula de processo. É rápida, é limpa e perdoa sobrecarga — por isso está em praticamente toda linha de montagem, dispositivo de fixação e máquina automática do chão de fábrica.

O caminho do ar é sempre o mesmo. Um compressor gera a pressão; uma unidade de tratamento (o conjunto filtro-regulador-lubrificador) limpa, regula e prepara esse ar; as válvulas direcionais decidem para onde ele vai; e os cilindros transformam a pressão em movimento — a haste que avança e recua. Quem entende esse percurso lê qualquer circuito pneumático, porque o esquema sempre conta a mesma história: de onde vem o ar, quem o comanda e o que ele move.

O cilindro é onde a pressão vira força. Há dois tipos básicos. O cilindro de simples ação recebe ar em uma só câmara para avançar e volta sozinho por uma mola interna — útil quando o movimento de retorno não precisa de força. O cilindro de dupla ação recebe ar nas duas câmaras, uma de cada vez: pressuriza a câmara de avanço (e a outra escapa) para estender a haste, e inverte para recuar. É o mais comum na indústria, porque tem força nos dois sentidos e permite controlar a velocidade de cada movimento.

Quem manda na direção do ar é a válvula. Ela é nomeada por dois números: o de vias (quantas conexões tem) e o de posições (quantos estados ela assume). Uma válvula 3/2 tem três vias e duas posições — é o comando típico de um cilindro de simples ação: liga o ar, a haste avança; corta o ar, a câmara escapa e a mola recua. Uma válvula 5/2 tem cinco vias e duas posições — é o comando clássico do cilindro de dupla ação: numa posição manda o ar para a câmara de avanço e abre o escape do recuo; na outra, inverte. Trocar de posição é o que chamamos de comutar.

E como a válvula comuta? Aí está a diferença entre comando direto e indireto, e a ponte para a eletropneumática. No comando direto, a própria mão aciona a válvula que move o cilindro — um botão, uma alavanca, um rolete. No comando indireto, um sinal pilota a válvula: pode ser outro jato de ar (pneumático) ou, no caso da eletropneumática, um sinal elétrico que energiza um solenoide acoplado à válvula. É o que une o circuito elétrico de comando (botoeiras, contatos, um Ladder de CLP) ao circuito pneumático de potência (válvula e cilindro). Um sensor de fim de curso confirma que a haste chegou ao fim e dispara o próximo passo — é assim que se monta uma sequência automática como o ciclo A+ A−.

Como a Token usa esses simuladores

Antes de montar ou de fazer o retrofit de uma máquina pneumática, a Token Engenharia desenha e valida o circuito. Os simuladores desta bancada são parte desse raciocínio: são a mesma lógica que a equipe usa para entender uma sequência, testar um comando ou explicar um defeito — e que agora fica pública e gratuita para quem trabalha na manutenção e na montagem.

A utilidade é direta. Quando a dúvida é “por que esse cilindro não recua?”, montar o circuito no editor e simular mostra na hora se o problema está na válvula que não comuta, na linha de exaustão fechada ou no sinal que não chega. Quando alguém está aprendendo eletropneumática, ver o solenoide energizar e a válvula deslocar — com o Ladder e o circuito pneumático lado a lado — ensina mais rápido do que qualquer apostila. Os dois simuladores deste hub respondem a essas perguntas de bancada em segundos, sem custo e sem instalar nada.

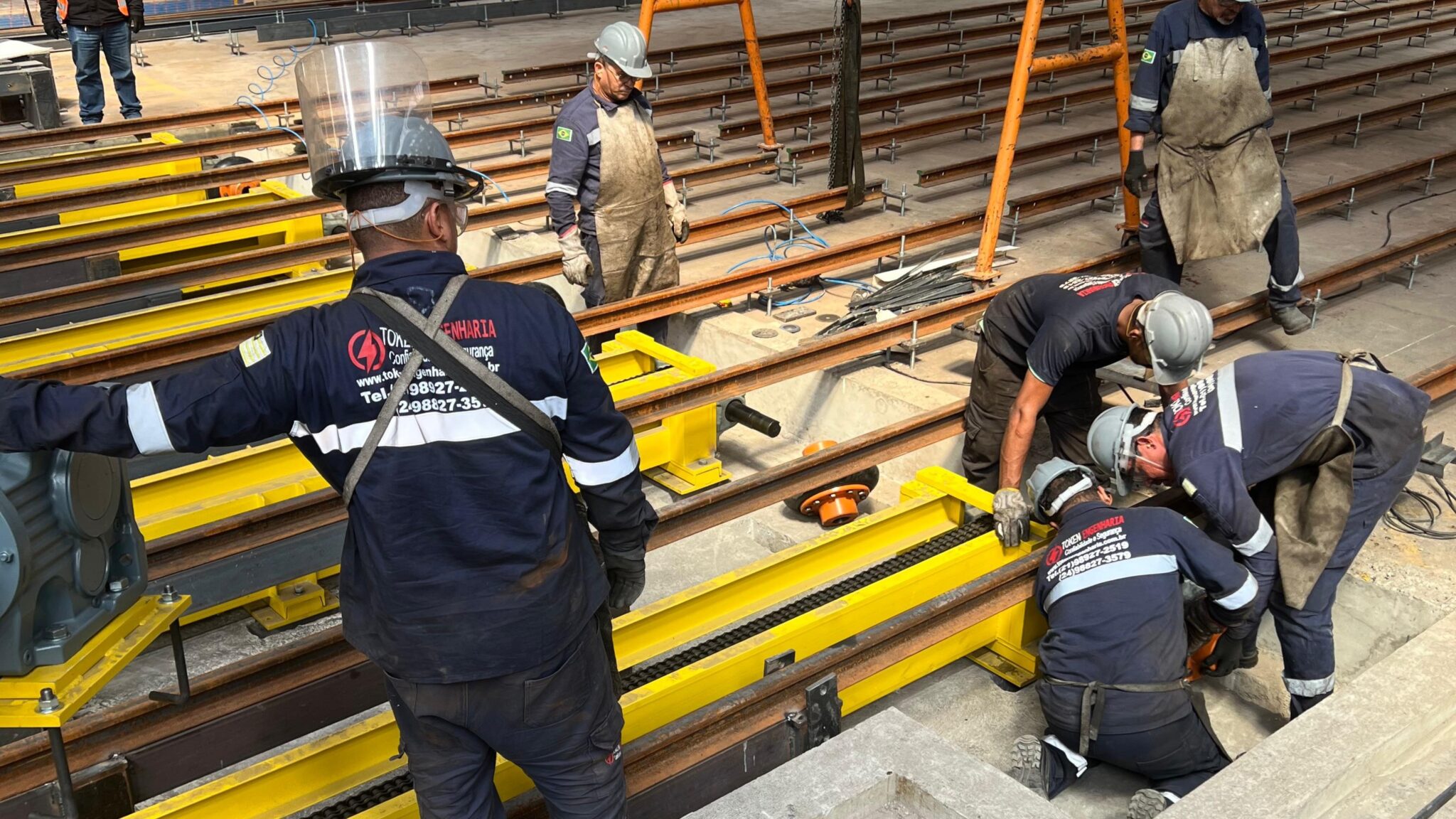

O passo seguinte é onde entra a engenharia. Quando o circuito da tela vira máquina de verdade — montar e comissionar um dispositivo pneumático, integrar o comando elétrico ao acionamento, fazer o retrofit de uma linha ou alinhar e montar conjuntos mecânicos em campo —, a simulação dá lugar ao projeto com responsável técnico e ART. A Token atua em montagem mecânica, montagem industrial e manutenção industrial em todo o Brasil, com responsável técnico e ART. Quando o simulador apontar que há máquina de verdade pela frente, fale com a equipe.

O que cada simulador faz

Um resumo rápido do que você monta e do que vê acontecer em cada um dos dois simuladores da prateleira de pneumática:

Por que confiar nos simuladores desta bancada

Simulador de circuito é fácil de achar; o difícil é confiar e entender de onde ele vem. O diferencial destes dois é a origem: foram construídos a partir do critério de automação que a Token aplica em campo, com a simbologia e a lógica de comando que a equipe usa de verdade na montagem e na manutenção. Não é um brinquedo genérico — é a mesma leitura de circuito que aparece na frente de quem monta a máquina e responde por ela, aberta para qualquer profissional.

E há um limite honesto, que a bancada deixa claro: estes simuladores mostram a lógica, mas não dimensionam por norma. Eles ensinam como a válvula comuta e quando o cilindro avança; eles não decidem o diâmetro do cilindro, a vazão da válvula, a pressão de trabalho ou a engenharia de segurança da máquina — isso é projeto, e projeto se faz com a simbologia padronizada (como a referência da ISO 1219 para os símbolos do circuito) e com a assinatura de engenheiro responsável. A bancada acelera o entendimento; o documento técnico é outro patamar, e a Token entrega os dois. Se você precisa simular e aprender, está aqui de graça; se precisa do projeto e da montagem, a equipe assume com ART.

Perguntas frequentes

As ferramentas de mecânica e pneumática são gratuitas?

São. Os simuladores desta bancada são gratuitos e rodam inteiramente no seu navegador, sem cadastro, sem login e sem enviar dado nenhum para fora. A ideia é dividir o raciocínio de automação pneumática que a Token aplica em campo — quem entende o circuito acompanha melhor a montagem e a manutenção.

O que é automação pneumática industrial?

Pneumática é o acionamento de máquinas usando ar comprimido. Um compressor gera pressão, uma unidade de tratamento de ar limpa e regula esse ar, válvulas direcionais comandam para onde ele vai, e cilindros transformam a pressão em movimento — avanço e recuo de uma haste que empurra, prende, levanta ou desloca uma peça. É a base de quase toda linha de montagem, dispositivo de fixação e máquina automática na indústria. Eletropneumática é quando esse comando passa a ser elétrico: solenoides acionam as válvulas a partir de um circuito de comando ou de um CLP.

O que é a simbologia ISO 1219?

ISO 1219 é a referência internacional para os símbolos gráficos de circuitos pneumáticos e hidráulicos. É o desenho padronizado da válvula, do cilindro, da fonte de ar e das linhas — o alfabeto que faz um diagrama feito no Brasil ser lido por um técnico em qualquer lugar do mundo. O editor de circuito desta bancada monta o diagrama nesse padrão, para que o esquema saia legível e profissional.

O resultado dos simuladores vale como projeto de automação?

Não. Os simuladores desta bancada são modelos didáticos e comportamentais: eles mostram a lógica do circuito — qual válvula comuta, qual câmara pressuriza, quando o cilindro avança — mas não calculam vazão, pressão real, força de êmbolo nem dimensionam componente. Um projeto de automação pneumática, com seleção de válvulas e cilindros e a parte de segurança de máquina, exige o dimensionamento por norma e a assinatura de engenheiro responsável com ART. A ferramenta é o ponto de partida na bancada; o documento assinado é o que tem validade técnica e legal.

Quando devo chamar a Token Engenharia para automação e montagem mecânica?

Sempre que o circuito da bancada virar máquina de verdade: montar e comissionar um dispositivo pneumático, fazer o retrofit de uma linha, integrar o comando elétrico ao acionamento pneumático, ou montar e alinhar conjuntos mecânicos em campo com responsável técnico. A ferramenta orienta a decisão; a Token executa a montagem mecânica, a montagem industrial e a manutenção com ART em todo o Brasil.
