Cálculo de energia incidente e ATPV: como o estudo é feito

Quando se fala em proteger uma equipe contra o arco elétrico, o número que importa é a energia incidente. Ele decide a roupa, a distância e o procedimento de cada manobra — e não pode ser chutado nem copiado de uma tabela genérica. Este artigo entra no método: o que entra na conta, como o cálculo é feito passo a passo e por que duas normas distintas se complementam no estudo. Para a visão geral do serviço, veja o guia do estudo de energia incidente e arco elétrico.

O que é energia incidente (cal/cm²) e ATPV

A energia incidente é a quantidade de energia térmica que chega a uma superfície — a pele de quem está trabalhando — por unidade de área, a uma distância definida, durante um arco elétrico. A unidade é a caloria por centímetro quadrado (cal/cm²). É esse número que decide a gravidade de uma queimadura: pouca energia, queimadura leve; muita energia, queimadura incapacitante ou fatal. Por isso ele é o eixo de todo o estudo de arco elétrico.

Existe um limiar de referência consolidado na engenharia de segurança: 1,2 cal/cm² (5,0 J/cm²). A própria IEEE 1584:2018 adota esse valor como o ponto em que se inicia a queimadura de 2º grau na pele exposta — e o usa para definir a fronteira de arco (a distância na qual a energia incidente calculada cai a 1,2 cal/cm²). Abaixo dele, normalmente não se exige vestimenta com classificação de arco; acima, a pele precisa de uma barreira térmica — e quanto maior a energia, mais robusta a barreira.

Esse método — o IEEE 1584:2018 — é o mesmo que a ABNT NBR 17227:2025 adota como base de cálculo no Brasil; o guia completo da NBR 17227:2025 detalha o que a norma brasileira exige além do número em cal/cm².

É aqui que entra o ATPV (Arc Thermal Performance Value, ou valor de desempenho térmico ao arco). O ATPV é, também em cal/cm², a energia que um tecido resistente ao arco consegue suportar antes de chegar a esse limiar de queimadura. Há uma diferença conceitual que não pode ser confundida:

• A energia incidente é uma propriedade do ponto de trabalho — é calculada a partir da instalação.
• O ATPV é uma propriedade da vestimenta — é ensaiado em laboratório, não se calcula.

A regra de ouro da proteção amarra os dois: a vestimenta é adequada quando seu ATPV é maior ou igual à energia incidente calculada no ponto. Calcular a energia incidente e ignorar o ATPV (ou vice-versa) não protege ninguém — os dois números só fazem sentido juntos.

Os dados de entrada do estudo (curto-circuito e tempo de proteção)

O cálculo não nasce de uma tabela: ele nasce de dados reais da sua instalação. Dois deles dominam o resultado — a corrente de curto-circuito e o tempo de atuação da proteção —, e entender por que é o que separa um número confiável de um chute.

Corrente de curto-circuito disponível

É a corrente que circularia no ponto se houvesse uma falta franca. Ela define a corrente do arco — uma fração da corrente de curto, porque o próprio arco tem impedância. Vem do estudo de curto-circuito da instalação, que modela a fonte (a concessionária ou o gerador), os transformadores, os cabos e os barramentos. Sem esse levantamento, não há de onde tirar a corrente de arco. Veja como se chega a essa corrente de curto-circuito presumida que alimenta essa conta.

Tempo de eliminação da falta

É, de longe, a variável mais sensível. A energia incidente é praticamente proporcional ao tempo que a proteção leva para abrir e extinguir o arco: dobrar o tempo dobra a energia. Esse tempo é lido nas curvas de atuação dos disjuntores e relés, para a corrente de arco calculada. Um disjuntor que abre em poucos ciclos produz um cenário muito mais brando do que um relé com retardo de meio segundo no mesmo ponto.

Além desses dois, o cálculo precisa de mais alguns dados — todos com efeito direto no resultado:

• Tensão do barramento: o nível de tensão do ponto (baixa ou média tensão) muda o comportamento do arco.
• Distância de trabalho: a distância típica entre o trabalhador e o arco. Quanto maior a distância, menor a energia que chega à pele — por isso ela é parte da conta, não um detalhe.
• Configuração do equipamento: arranjo do invólucro, geometria dos eletrodos e se o painel é aberto ou fechado — fatores que a IEEE 1584 trata em seu modelo.
• Aterramento e arranjo do sistema: influenciam a corrente de falta disponível.

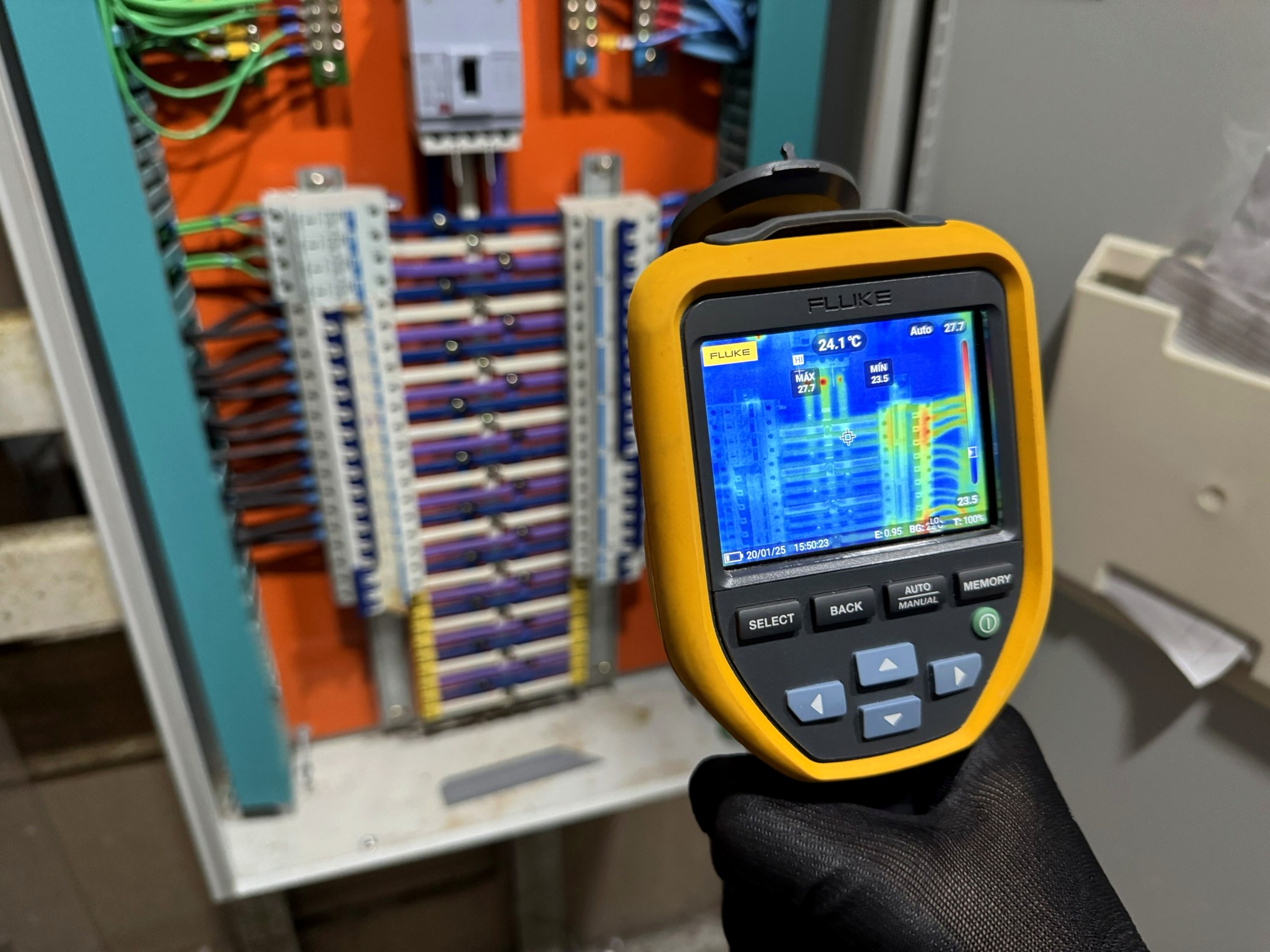

A leitura honesta é esta: lixo na entrada, lixo na saída. Um estudo de energia incidente vale o que valem os seus dados de curto-circuito e as curvas reais de proteção. É por isso que o levantamento de campo — fotografar placas, ler ajustes de relé, conferir o que está realmente instalado — costuma ser a etapa mais trabalhosa do serviço.

NFPA 70E × IEEE 1584: qual usar

É a dúvida mais comum de quem começa a contratar o estudo — e a resposta é que não se escolhe entre uma e outra: elas fazem coisas diferentes e trabalham juntas. Confundir os papéis das duas é o erro conceitual mais frequente no tema.

A IEEE 1584 é o método de cálculo. É um documento de engenharia que fornece as equações para estimar, a partir dos dados elétricos, a corrente de arco, a energia incidente em cal/cm² e as fronteiras de arco (a distância a partir da qual a energia cai abaixo do limiar de queimadura). Ela responde à pergunta “quanta energia há neste ponto?”.

A NFPA 70E:2027 é a norma de práticas de segurança no trabalho. Ela pega o número que a IEEE 1584 produziu e diz o que fazer com ele: qual EPI por categoria usar, quais as distâncias de aproximação, como fazer a etiquetagem dos painéis e quais os procedimentos de trabalho energizado. Ela responde à pergunta “o que eu faço diante desse risco?”.

Em uma frase: a IEEE 1584 calcula, a NFPA 70E protege. O estudo de engenharia completo aplica as duas — usa o método da IEEE 1584 para chegar ao número e a NFPA 70E para traduzir esse número em EPI, etiqueta e procedimento.

Vale a ressalva: tanto a IEEE 1584 quanto a NFPA 70E são referências norte-americanas de boas práticas — no Brasil, a norma de cumprimento obrigatório é a NR-10, e o estudo de energia incidente é justamente a forma tecnicamente reconhecida de atender ao que ela exige sobre o risco de arco.

Passo a passo do cálculo

Na prática, o estudo segue uma sequência que parte do desenho da instalação e termina na energia incidente de cada painel. O cálculo manual ponto a ponto pelas equações da IEEE 1584 é possível, mas em uma planta real ele é feito em software de engenharia — como o ETAP — que modela o sistema, roda o curto-circuito, lê as proteções e aplica o método de forma consistente. As etapas, em resumo:

Detalhando cada etapa:

1. Levantamento e modelagem

Tudo começa em campo: identificar a fonte de alimentação, os transformadores (potência e impedância), os cabos (seção e comprimento), os barramentos e cada dispositivo de proteção com seus ajustes. Esses dados viram um modelo elétrico da instalação no software. A qualidade do modelo é o teto da qualidade do resultado.

2. Estudo de curto-circuito

Com o modelo pronto, calcula-se a corrente de curto-circuito disponível em cada ponto. Esse é o insumo elétrico central: a corrente de arco usada no cálculo de energia é derivada dela. Em média tensão e em baixa tensão o comportamento do arco difere, e o método trata cada caso.

3. Tempo de proteção

Para a corrente de arco de cada ponto, lê-se nas curvas tempo-corrente quanto tempo o dispositivo a montante leva para abrir. É a etapa que mais influencia o resultado — e onde um ajuste mal coordenado pode disparar a energia incidente para níveis perigosos sem que ninguém perceba.

4. Cálculo da energia incidente e das fronteiras

Reunindo corrente de arco, tempo, tensão, distância de trabalho e configuração, aplicam-se as equações da IEEE 1584. Saem três entregas por ponto: a energia incidente (cal/cm²), a fronteira de arco (a que distância a energia cai ao limiar de queimadura) e o EPI mínimo recomendado pela NFPA 70E para aquela faixa.

Repetindo isso painel a painel, o estudo monta o mapa de risco de toda a instalação. Dois painéis lado a lado podem ter energias muito diferentes — um seguro com EPI leve, outro exigindo a categoria máxima — justamente porque dependem da proteção que os alimenta, e não do tamanho aparente.

Etiquetagem e categorias de risco

O número calculado só vira segurança quando chega ao trabalhador — e o veículo disso é a etiqueta de arco elétrico (arc flash label), fixada em cada painel. É a NFPA 70E que define esse padrão de comunicação. Uma etiqueta típica traz:

• A energia incidente calculada no ponto (cal/cm²) e a distância de trabalho usada na conta.
• A fronteira de arco — a distância mínima a partir da qual a proteção térmica passa a ser exigida.
• A tensão nominal e as fronteiras de aproximação de choque.
• O EPI / ATPV mínimo exigido para intervir naquele painel.

Para organizar o EPI, a NFPA 70E trabalha com categorias de vestimenta, cada uma associada a um ATPV mínimo. Quanto maior a energia incidente do ponto, maior a categoria exigida. A tabela abaixo resume as faixas usuais — sempre valendo a regra ATPV da roupa ≥ energia incidente calculada:

Acima de cerca de 40 cal/cm² o risco é tratado como extremo: a recomendação deixa de ser “uma roupa mais grossa” e passa a ser desenergizar, porque a onda de pressão do arco já não é contida apenas pela vestimenta. Por isso a etiqueta não é um adesivo burocrático: ela é o resumo, no painel, de toda a engenharia do estudo — e a base para a decisão de entrar, ou não, energizado.

Como reduzir a energia incidente

Um bom estudo não para em medir o risco: ele aponta como reduzi-lo. E como a energia incidente depende sobretudo do tempo de eliminação da falta, é nesse tempo que estão as medidas mais eficazes. As principais frentes:

Vale registrar a hierarquia correta. Mexer em proteção, instalar relé de arco ou reduzir a corrente de curto disponível são medidas de engenharia que diminuem a energia incidente — mas todas elas vêm depois da medida soberana, que é desenergizar e trabalhar com a instalação morta sempre que possível. O EPI, por sua vez, é a última barreira: ele não reduz a energia do arco, apenas protege quem não pôde evitá-lo. O estudo é o que permite tomar essas decisões com base em número, e não em sensação.

Por que é um estudo de engenharia (com ART) e não um aplicativo

O número que define o EPI da equipe protege contra queimadura grave — é uma decisão de responsabilidade técnica. Um aplicativo ou calculadora genérica não conhece a sua planta: sem as impedâncias reais, as curvas dos seus disjuntores e a configuração dos seus painéis, o resultado não tem validade técnica e ninguém responde por ele. O estudo de engenharia entrega o cálculo com os dados reais, a interpretação de um engenheiro e a ART no CREA — é o que tem valor diante da NR-10 e de uma fiscalização. Diferente do choque, o arco fere à distância e em milissegundos; o que protege é o número certo, calculado e assinado. Para visualizar esse efeito antes do cálculo completo, a Token mantém um simulador de arco-flash gratuito — didático, que não substitui o estudo com ART.

Sobre a NR-10, a ressalva honesta: a norma exige análise de risco, EPI adequado ao risco e o prontuário das instalações — e o arco elétrico é um risco a considerar. A NR-10 não cita “energia incidente” nem obriga literalmente o cálculo por IEEE 1584; o estudo é a forma tecnicamente reconhecida de avaliar o risco de arco e dimensionar o EPI, atendendo ao que a norma exige.

Perguntas frequentes sobre o cálculo de energia incidente e ATPV

Como se calcula a energia incidente?

Pelo método da IEEE 1584, a partir de dados reais: a corrente de curto-circuito disponível, o tempo de atuação da proteção (lido das curvas de disjuntores e relés), a tensão, a distância de trabalho e a configuração do equipamento. O cálculo é feito painel a painel, normalmente em software como o ETAP, e resulta na energia incidente em cal/cm² e nas fronteiras de arco de cada ponto.

O que é ATPV em cal/cm²?

O ATPV (Arc Thermal Performance Value) é a energia, em cal/cm², que um tecido resistente ao arco suporta antes do limiar de queimadura de 2º grau. É uma propriedade ensaiada no tecido, não calculada. O ATPV qualifica a vestimenta; a energia incidente qualifica o ponto. A regra que liga os dois: ATPV da roupa ≥ energia incidente calculada no ponto.

O que é a IEEE 1584?

É a referência que define o método de cálculo da energia incidente e das fronteiras de arco. A partir dos dados elétricos da instalação, suas equações estimam a corrente de arco, a energia incidente (cal/cm²) e a distância segura. A IEEE 1584 produz o número; a NFPA 70E usa esse número para definir EPI, distâncias e etiquetagem.

Como reduzir a energia incidente de um painel?

Reduzindo o tempo de eliminação da falta, que é o que mais pesa: ajustar as curvas, instalar relé de proteção contra arco, usar zona de manutenção e fusíveis limitadores. Também ajudam aumentar a distância de trabalho (manobra remota) e reduzir a corrente de curto disponível. A medida soberana continua sendo desenergizar.
