Montagem de máquinas industriais: alinhamento, nivelamento e torque corretos

O que é montagem de máquinas industriais

Montar uma máquina industrial vai além de parafusar peças: é o processo técnico de posicionar, fixar e ajustar um equipamento — motor, bomba, compressor, redutor, misturador ou prensa — até que ele opere dentro das especificações de projeto. Cada máquina tem tolerâncias de alinhamento, de nivelamento e de aperto definidas pelo fabricante. Desrespeitar qualquer uma delas não impede a máquina de ligar; impede que ela dure.

Um eixo desalinhado por décimos de milímetro gera vibração que desgasta o acoplamento, sobrecarrega os mancais e cria fadiga na estrutura. Um pé de máquina não nivelado distribui a carga de forma desigual e provoca torção no chassi. Um parafuso de ancoragem apertado abaixo do torque recomendado afroxa com o tempo e deixa a máquina se mover durante a operação. Esses são os defeitos invisíveis que a montagem de precisão previne — e que a manutenção corretiva paga caro para remediar mais tarde.

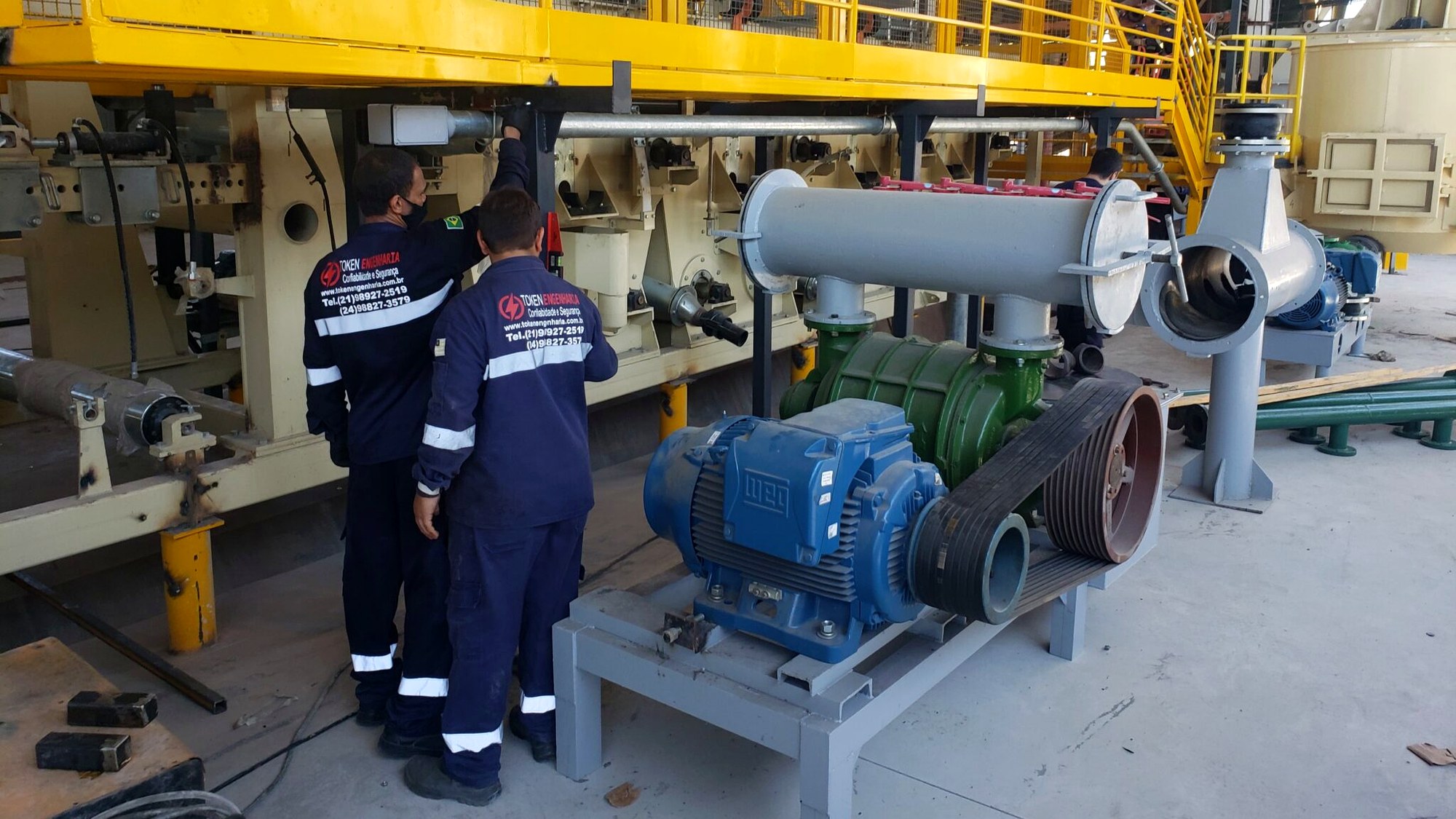

A montagem de máquinas da Token é focada nessa etapa: a entrega da máquina no ponto de operação, ajustada dentro das tolerâncias, verificada e documentada. É diferente da montagem industrial geral (que abrange toda a planta) e da montagem e comissionamento (que inclui a verificação funcional e a partida supervisionada). Aqui o foco é a máquina individual e a precisão mecânica do seu assentamento.

Alinhamento a laser: por que não dá para economizar aqui

O alinhamento entre o motor e a máquina acoplada é, provavelmente, o parâmetro de montagem que mais impacta a vida útil do equipamento — e o que mais é executado de forma inadequada quando a equipe usa régua ou relógio analógico em vez de alinhador a laser.

Existem dois componentes de desalinhamento. O desalinhamento angular ocorre quando os dois eixos apontam em direções ligeiramente diferentes — formam um ângulo entre si. O desalinhamento paralelo (ou offset) ocorre quando os eixos são paralelos mas estão deslocados lateralmente ou verticalmente. Em geral, ambos coexistem e a correção exige ajuste fino em dois planos ao mesmo tempo.

O alinhador a laser mede os dois componentes simultaneamente e com resolução de centésimos de milímetro. A leitura é numérica e direta: o técnico sabe exatamente quanto calço adicionar sob cada pé do motor para corrigir o desalinhamento vertical, e qual ajuste lateral fazer para corrigir o offset horizontal. Essa objetividade elimina a subjetividade da régua e permite atingir as tolerâncias exigidas pelos fabricantes de máquinas de processo e dos fabricantes de acoplamentos.

Máquinas que operam com eixo desalinhado além da tolerância apresentam, progressivamente: vibração acima do esperado, aumento de temperatura nos mancais, desgaste prematuro do acoplamento, trinca de fadiga no eixo e, no limite, falha catastrófica. Corrigir o alinhamento na montagem custa horas; remediar a falha custa dias de produção.

Nivelamento e grouting: a base que não se vê mas sustenta tudo

Antes do alinhamento, a máquina precisa estar nivelada. O nivelamento garante que o eixo de referência do equipamento esteja na posição projetada — horizontal ou com a inclinação prevista para sistemas com drenagem ou pressão. Um equipamento fora de nível deforma a estrutura com o peso, cria carregamentos assimétricos nos mancais e dificulta o alinhamento posterior.

O nivelamento é feito com calços de aço calibrados, colocados sob os pés da máquina antes da fixação definitiva. A leitura é feita com nível de precisão (nível de bolha de alta sensibilidade ou nível eletrônico) nos pontos de apoio, ajustando até atingir a tolerância especificada.

Após o nivelamento e o alinhamento confirmados, vem o grouting. O grout — argamassa de alta resistência, cimentícia ou epóxi, dependendo da aplicação — preenche o espaço livre entre a base da máquina e a fundação de concreto. A função é distribuir a carga de forma uniforme por toda a área de apoio, eliminar pontos de vibração e impedir que os calços se movam durante a operação. O grout endurecido transforma um apoio em pontos (os calços isolados) em um apoio contínuo, muito mais estável.

Para o detalhamento da fundação de concreto e do chumbamento estrutural, o serviço de fundações de máquinas e equipamentos da Token cobre essa etapa anterior. A montagem que descrevemos aqui parte do pressuposto de que a fundação já existe e recebe a máquina; a preparação da fundação em si é escopo do serviço dedicado.

Torque controlado: o aperto que não se afrouxa

Em montagem de máquinas, parafuso bem apertado não é o que fica firme depois de torcer com força máxima. É o que foi apertado no valor de torque especificado pelo fabricante — nem a menos, nem a mais.

O torque de aperto controla a pré-tensão na rosca. Torque abaixo do especificado gera pré-tensão insuficiente: o parafuso afrouxa por vibração, a junta perde compressão e o equipamento começa a se mover. Torque acima do especificado estira o parafuso além do seu limite elástico, reduz a resistência à fadiga e, em casos extremos, parte o parafuso durante a própria montagem — ou numa sobrecarga posterior.

A Token executa o aperto com chave torquímetro calibrada, na sequência de aperto cruzado recomendada (que distribui a carga uniformemente pela junta) e nos valores definidos pelo manual do equipamento. Para flanges de processo e fixações críticas, o aperto é feito em duas ou três passadas progressivas — prática que garante assentamento uniforme da junta sem deformação.

O registro dos valores de torque aplicados integra a documentação entregue ao cliente — é a rastreabilidade que permite referenciar o aperto original em qualquer revisão futura.

Segurança na montagem: NR-12 e NR-11

A montagem de máquinas industriais envolve duas frentes de segurança que não são opcionais.

A NR-11 — Norma Regulamentadora de transporte, movimentação, armazenagem e manuseio de materiais — rege o içamento e o posicionamento da máquina no local de instalação. Ela estabelece os requisitos para o uso de talhas, pontes rolantes, correntes e cabos de içamento: capacidade nominal dos equipamentos de elevação, ângulo máximo dos estropos, inspeção antes do uso e proibição de tráfego sob carga suspensa. Ignorar esses requisitos durante o içamento é a causa mais comum de acidentes graves na fase de montagem.

A NR-12 — Norma Regulamentadora de segurança no trabalho em máquinas e equipamentos — se aplica desde a fase de montagem. Ela define os requisitos de proteções, dispositivos de parada de emergência, zonas de perigo e sinalização que a máquina deve ter antes de qualquer teste ou partida. Uma máquina montada mas sem as proteções da NR-12 instaladas não pode ser ligada — e a equipe de montagem tem a responsabilidade de verificar isso antes da entrega.

A Token integra esses requisitos ao processo de montagem: os técnicos são treinados nos procedimentos de içamento seguro (NR-11) e a verificação das proteções NR-12 faz parte do checklist de entrega, garantindo que a máquina esteja não apenas alinhada e nivelada, mas pronta para operar com segurança.

Onde a montagem de precisão se aplica

O serviço de montagem de máquinas da Token abrange equipamentos rotativos e estacionários em plantas industriais, incluindo:

• Bombas e conjuntos motor-bomba: alinhamento do conjunto, nivelamento da base e verificação do acoplamento antes da partida.
• Compressores e ventiladores: alinhamento de alta precisão, grouting de base e controle de vibração antes e após a partida.
• Redutores e transmissões: alinhamento de eixo, folga de engrenamento e tensão de correias — parâmetros que determinam o ruído e a vida do redutor.
• Motores elétricos: posicionamento no berço, alinhamento com a carga acoplada (bomba, ventilador, compressor ou redutor) e aperto dos pés com torque controlado.
• Prensas, misturadores e agitadores: nivelamento da estrutura, alinhamento dos eixos de saída e verificação de paralelismo de rolos.
• Equipamentos de processo sob pressão: alinhamento de flanges, torque de parafusos de flange por sequência e registro de aperto — pré-condição para montagem segura conforme boas práticas de manutenção industrial.

Para equipamentos que requerem montagem eletromecânica — painel elétrico, cabeamento, motor e tubulação integrados — o serviço de montagem eletromecânica cobre a frente elétrica e de instrumentação.

Por que fazer a montagem com a Token Engenharia

Montagem de máquina não é obra de construção civil — é engenharia mecânica de precisão. O profissional que nivela e alinha um compressor de processo precisa entender o que está controlando: sabe que 0,1 mm de offset a 3.000 RPM é diferente de 0,1 mm a 900 RPM, e ajusta as tolerâncias de acordo. É esse nível de discernimento que separa uma equipe de montagem de uma equipe de instalação genérica.

• Engenheiro mecânico responsável com CREA e ART: cada montagem tem quem responda tecnicamente pela execução e pela documentação entregue.
• Alinhamento a laser profissional: medição objetiva, rastreável e registrada — não no olho nem na régua.
• Torquímetro calibrado: cada parafuso apertado no valor correto, com sequência documentada.
• Checklist NR-12 na entrega: a máquina sai da montagem pronta para operar com segurança, não apenas montada.
• Documentação técnica: relatório com os valores de alinhamento, nivelamento e torque — base para comparação em manutenções futuras.
• Atuação nacional: a Token mobiliza equipe para qualquer estado do Brasil, com planejamento de içamento, logística e cronograma integrado.

Se a necessidade for mais ampla — da fundação à partida, incluindo painel elétrico e instrumentação — a Token também cobre o escopo completo via montagem e comissionamento de equipamentos.

Ferramentas gratuitas de máquinas

Do rigging ao alinhamento final, estime cada etapa:

• Cálculo de içamento — cabos, olhais e ângulos do rigging.
• Alinhamento de eixos — método dos relógios com correção por calços.
• Bomba centrífuga (NPSH) — cavitação prevista antes de acontecer.

Perguntas frequentes sobre montagem de máquinas

O que é montagem de máquinas industriais?

É o processo técnico de posicionamento, fixação e ajuste de uma máquina ou equipamento no local de operação, garantindo que ela funcione dentro das tolerâncias do fabricante. Inclui nivelamento, alinhamento do eixo e acoplamento, chumbamento da base (grouting), aperto controlado com torquímetro e verificação do conjunto antes da partida.

Qual a diferença entre montagem de máquinas e montagem industrial geral?

A montagem industrial é o termo amplo que abrange toda a implantação de uma planta: estruturas, tubulações, painéis, equipamentos e cabeamentos. A montagem de máquinas é o serviço focado no equipamento individual e na precisão mecânica — alinhamento, nivelamento e torque — que garante que aquela máquina específica opere sem vibração excessiva e com vida útil longa.

Por que o alinhamento a laser é importante na montagem?

Um desalinhamento de décimos de milímetro entre o eixo do motor e o eixo da máquina acoplada gera vibração, aquece os mancais e acelera o desgaste dos selos e acoplamentos. O alinhamento a laser mede e corrige esse desvio com precisão muito superior à régua ou ao comparador analógico, reduzindo drasticamente falhas prematuras e paradas não programadas.

O que é grouting na montagem de máquinas?

Grouting é o preenchimento com argamassa de alta resistência (grout cimentício ou epóxi) do espaço entre a base metálica da máquina e a fundação de concreto, após o nivelamento e alinhamento finais. O grout distribuí a carga uniformemente, elimina pontos de vibração e impede que o equipamento se mova durante a operação.

Quais normas se aplicam à montagem de máquinas?

A montagem de máquinas em ambiente industrial segue a NR-12 (segurança no projeto e uso de máquinas e equipamentos) e a NR-11 (içamento, movimentação e transporte de cargas) durante o içamento e posicionamento. Os parâmetros de alinhamento, nivelamento e torque de aperto seguem as recomendações técnicas do fabricante do equipamento e as boas práticas de montagem mecânica industrial.
