Montagem de Subestação de Energia com Engenheiro Responsável e ART

O que é a montagem de subestação de energia?

A montagem de subestação é a etapa em que o projeto elétrico sai do papel e vira instalação energizada. Enquanto o projeto de subestação define em planta o dimensionamento, a proteção e a coordenação, a montagem é a construção física: receber e posicionar os equipamentos, montar as estruturas, conectar a média e a baixa tensão, aterrar e, por fim, comprovar com ensaios que tudo foi executado conforme a norma antes de energizar.

Muita gente procura por construção de subestação ou por cabine primária — a subestação de entrada que recebe a energia em média tensão da concessionária. É o mesmo serviço: a Token executa desde a cabine primária de um prédio comercial até a subestação de uma planta industrial, sempre com engenheiro responsável acompanhando a obra e assinando a ART.

Como a Token executa a montagem, etapa por etapa

A montagem segue uma sequência de engenharia, não uma ordem improvisada de obra. Cada etapa só avança quando a anterior está verificada — é assim que se garante rastreabilidade e conformidade na entrega.

Normas que regem a montagem de subestação

A montagem não segue preferência de equipe: cada nível de tensão e cada subsistema responde a uma norma técnica vigente. É o cumprimento desse conjunto, comprovado em ensaios, que dá validade à entrega da subestação.

Cabine primária e os tipos de subestação que a Token monta

Nem toda subestação é igual, e o tipo certo depende da potência instalada, do nível de tensão de entrega da concessionária e do espaço disponível. A escolha vem do projeto, mas é na montagem que cada arranjo ganha forma física — e cada um tem suas exigências de execução.

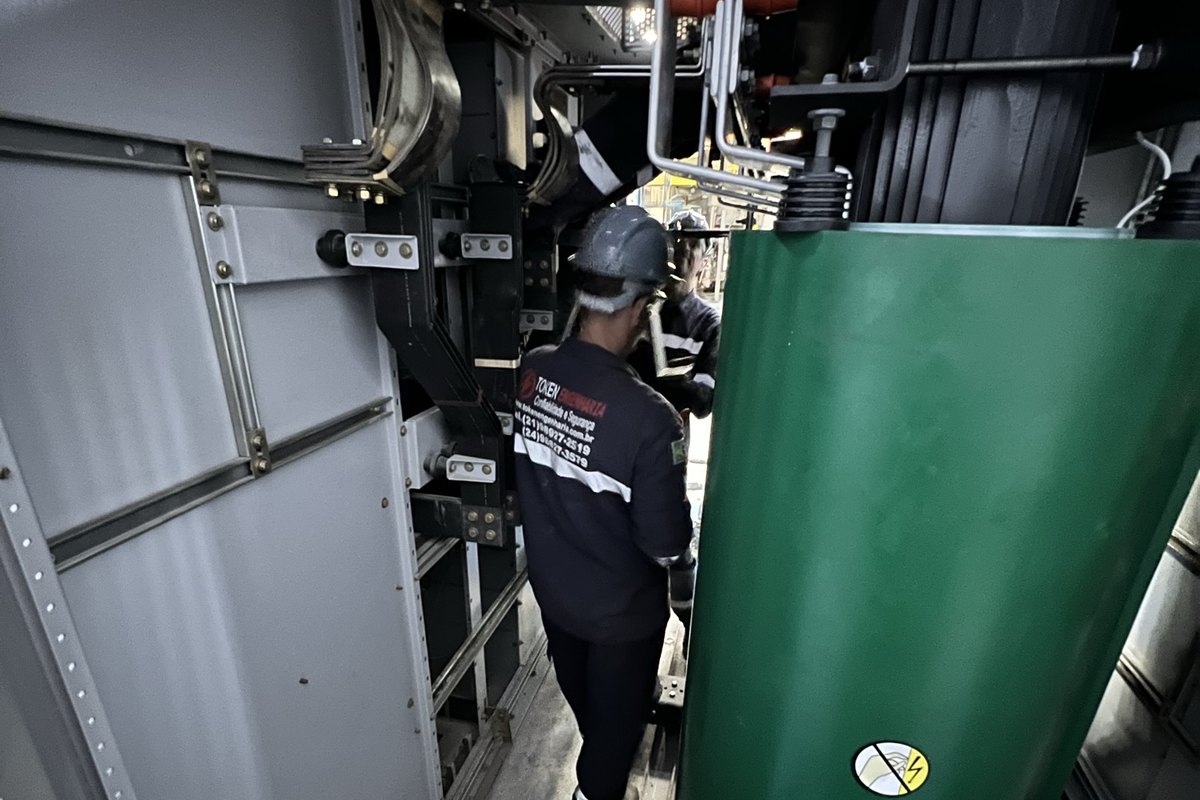

A cabine primária é o caso mais comum em indústria, comércio e condomínios: a unidade consumidora recebe energia em média tensão e a transforma para baixa tensão de utilização. A entrada de média tensão, a proteção (com disjuntor ou fusíveis de MT), o transformador e o quadro geral de baixa tensão ficam reunidos em uma cabine ou abrigo, montados com os afastamentos elétricos mínimos que a NBR 14039 exige para que a operação e a manutenção sejam seguras.

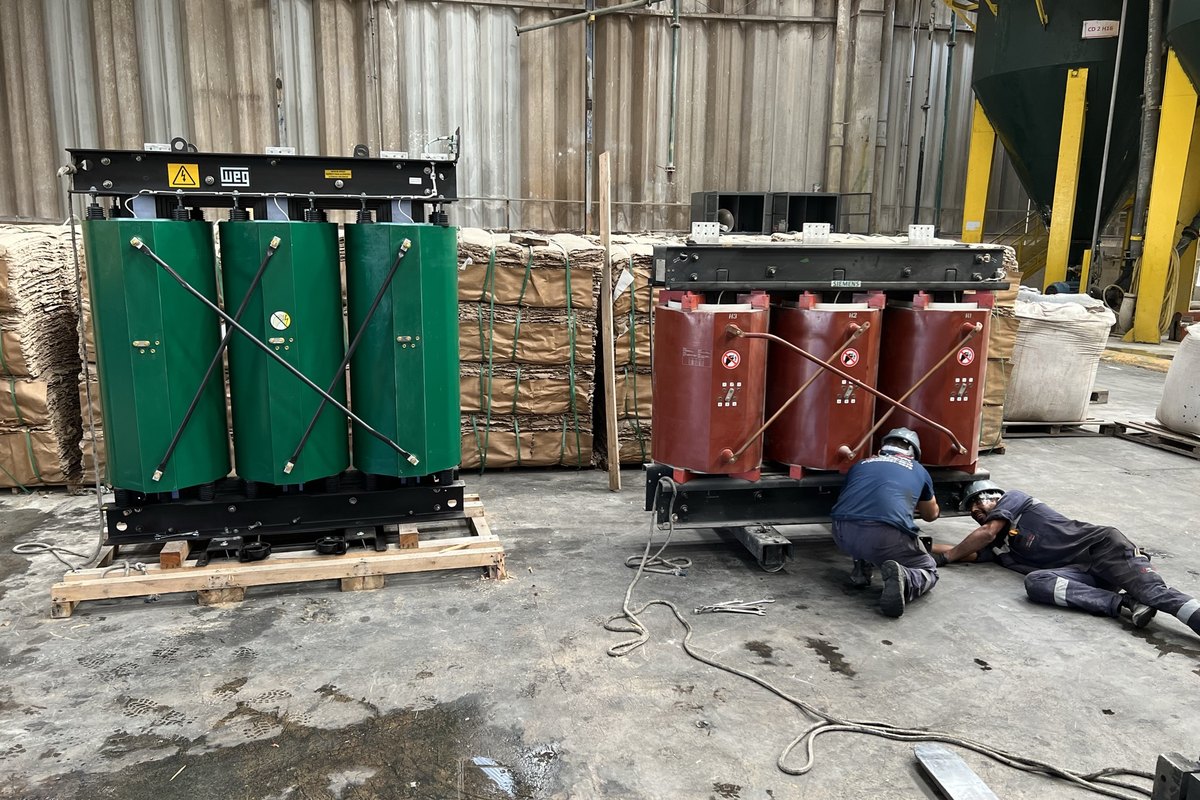

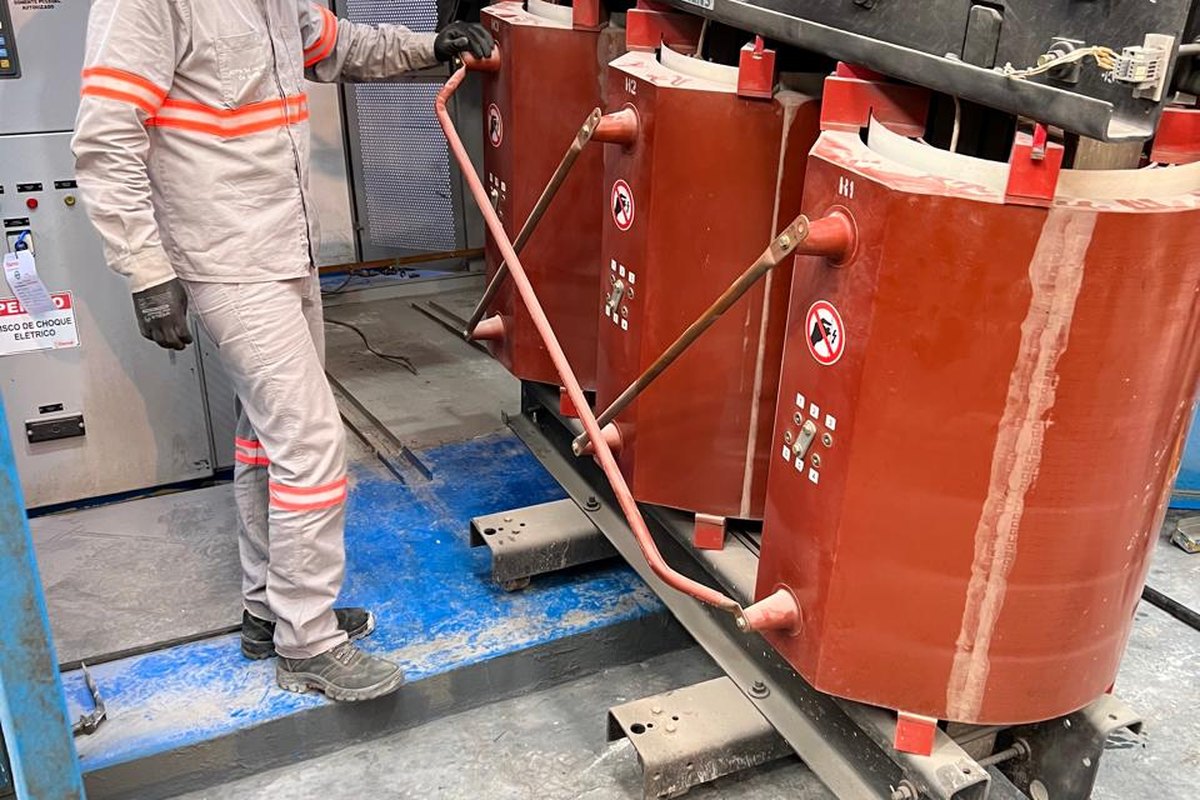

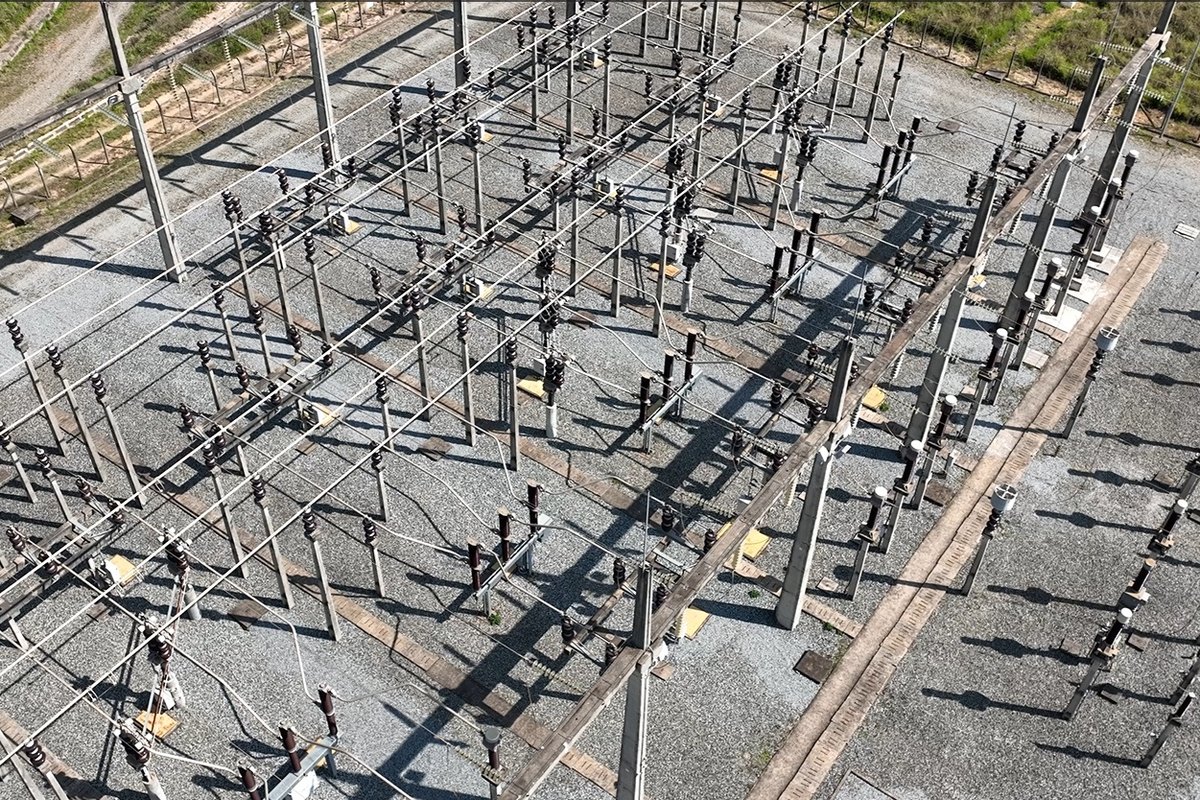

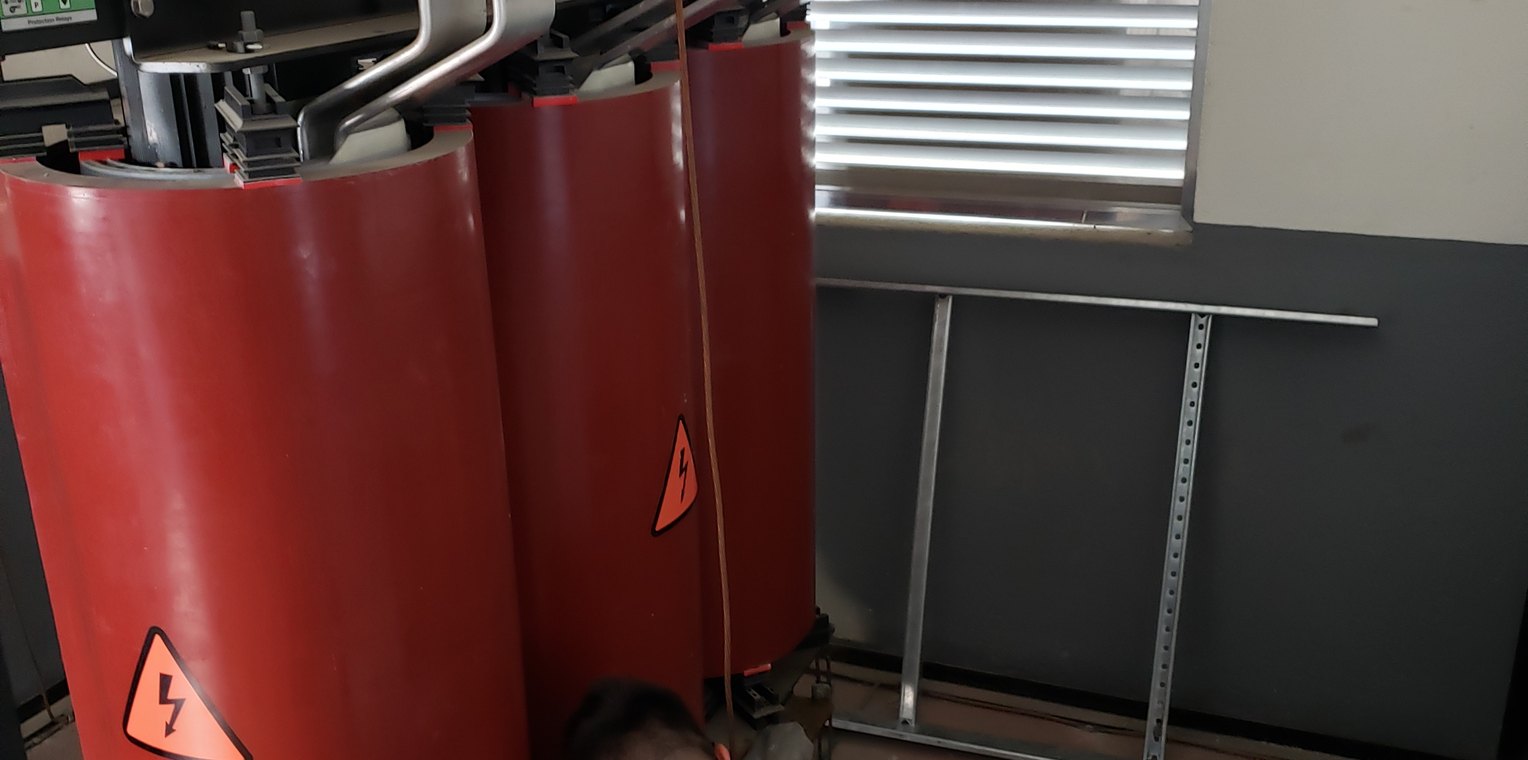

A Token monta subestações abrigadas (em alvenaria ou cabine modular), subestações ao tempo com estrutura metálica em pátio, e subestações com transformador a seco — solução cada vez mais usada em ambientes internos por dispensar óleo isolante e reduzir o risco de incêndio. Em todas, o que muda é o arranjo; o que não muda é o método: receber, montar, conectar, aterrar, comissionar e energizar sob responsabilidade técnica.

A entrada de energia segue, além da norma técnica, o padrão da concessionária local — que define a forma da medição, o ponto de entrega e os requisitos de ligação. A montagem só se conclui quando a instalação está apta a passar pela vistoria da distribuidora e ser ligada à rede. Por isso a montagem da subestação anda junto com a aprovação na concessionária.

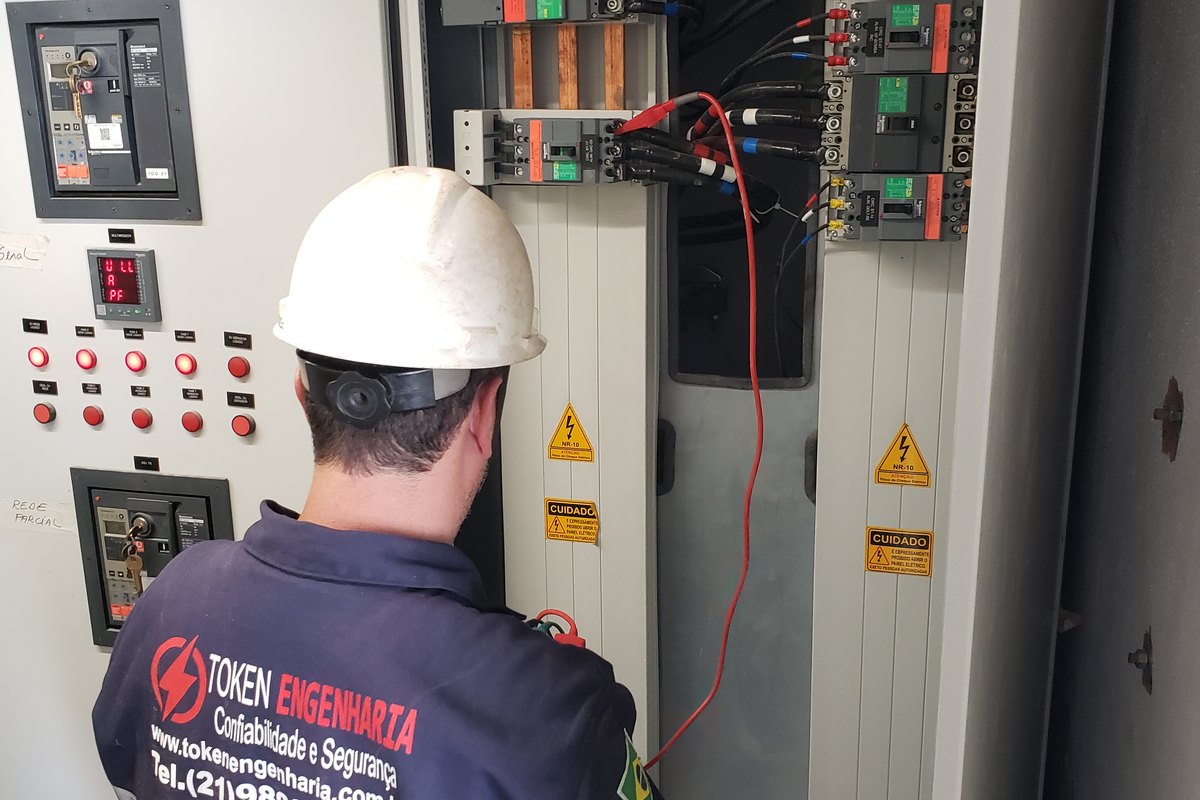

Comissionamento: o que é ensaiado antes de energizar

Nenhuma subestação da Token é energizada sem comissionamento. É a etapa que transforma “instalado” em “comprovadamente conforme” — e gera o registro técnico que a engenharia, a seguradora e a auditoria vão exigir depois.

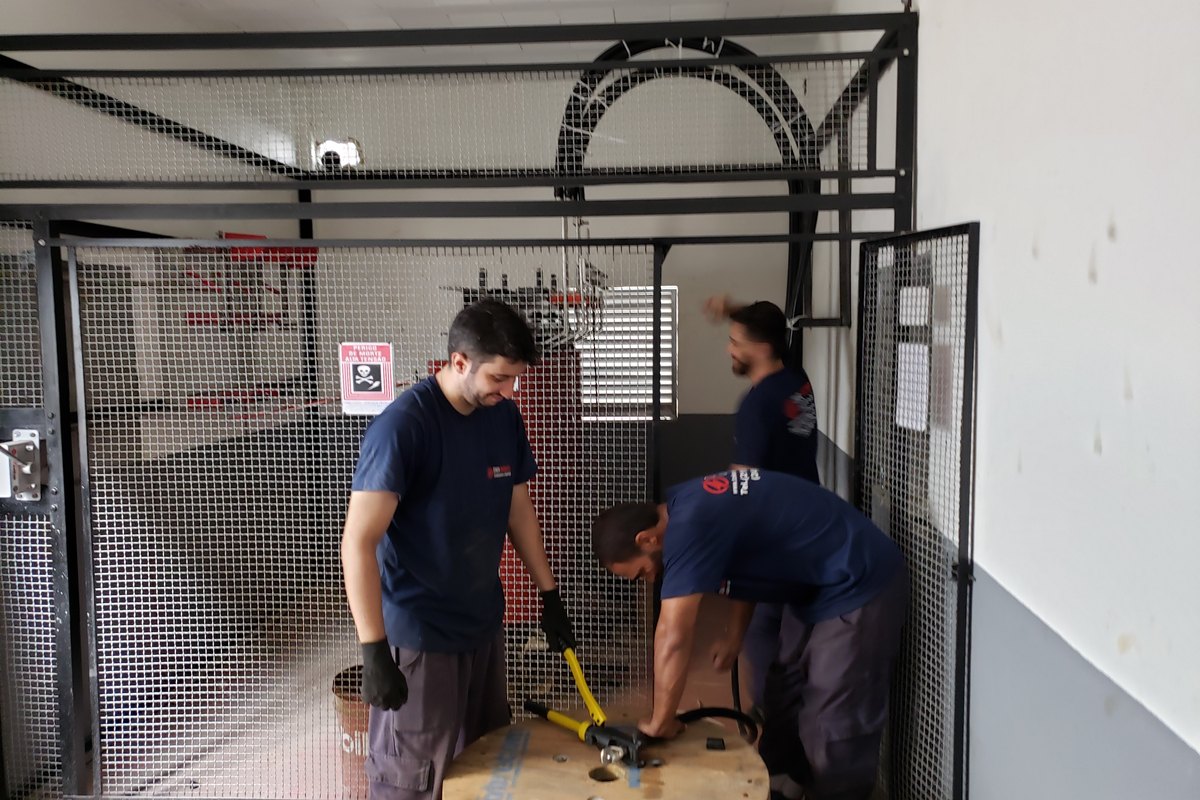

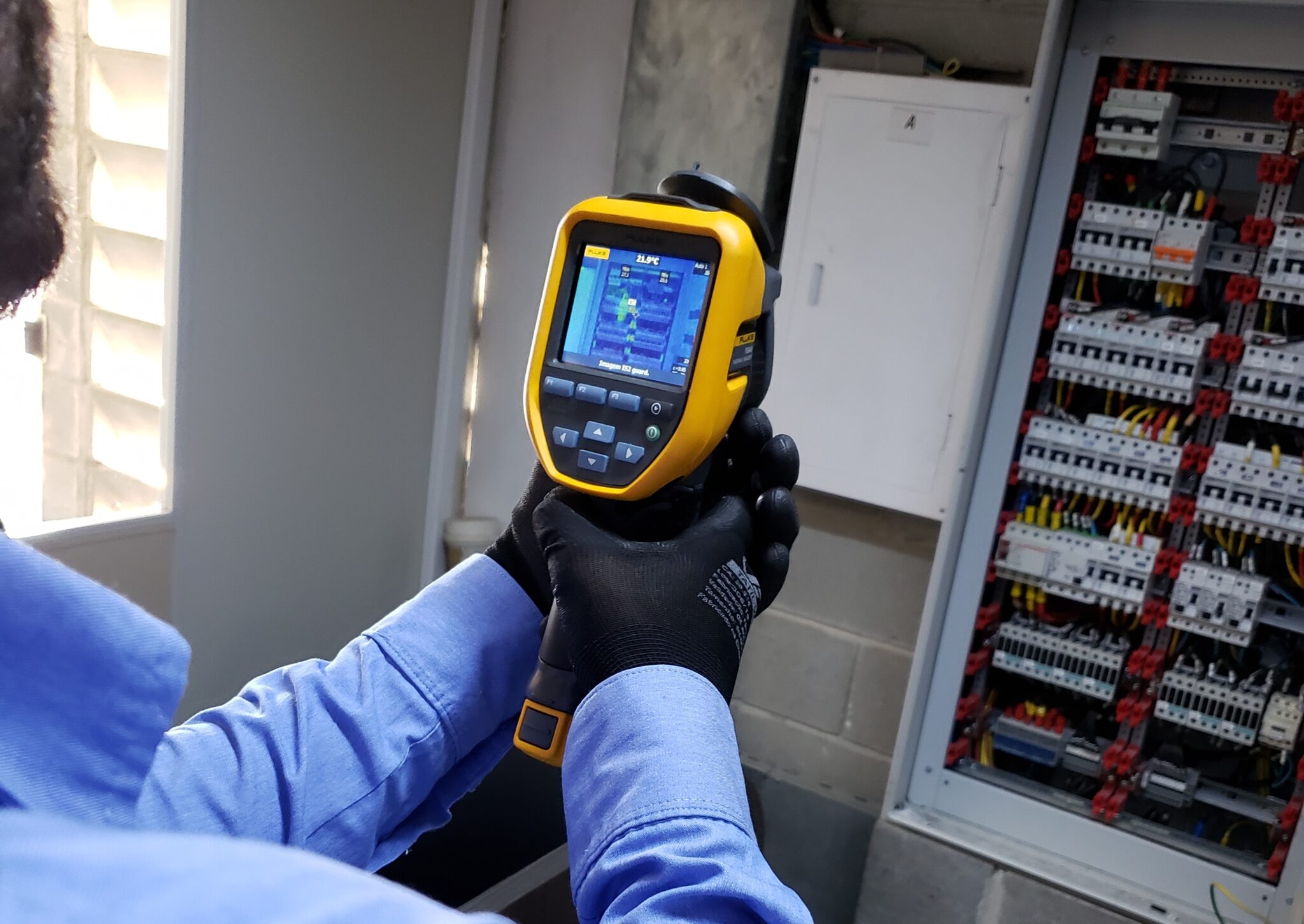

Boa parte das falhas precoces em subestação não vem do equipamento, e sim da conexão. Um terminal mal crimpado, um parafuso de barramento fora do torque de aperto especificado ou um contato com superfície oxidada cria um ponto de resistência que aquece em carga — e o que começa como um aquecimento localizado termina em falha do barramento ou do transformador. Por isso a montagem da Token controla o torque das conexões e a integridade dos contatos, e o comissionamento confirma esses pontos antes da energização, com o registro que permite acompanhá-los depois por termografia ao longo da operação.

Montagem, projeto e manutenção: onde cada um começa

Os três serviços caminham juntos na vida de uma subestação, mas são etapas distintas. Saber em qual delas você está evita pedir — e pagar — a coisa errada.

A montagem de subestação integra a frente de montagem e instalações elétricas industriais da Token, que também abrange a montagem e comissionamento de equipamentos da planta. Tudo com o mesmo responsável técnico do início ao fim da obra.

Por que montar a subestação com a Token

A diferença entre uma subestação montada por uma equipe qualquer e uma montada por engenharia responsável aparece anos depois — numa falha que não acontece, numa vistoria que passa, num seguro que cobre. A Token entrega a subestação pronta e com o lastro técnico que comprova isso.
