Projeto elétrico residencial e predial: segurança que começa no papel

O que é projeto elétrico residencial e predial

Toda casa, todo apartamento e todo prédio funcionam sobre uma instalação elétrica — mas instalação não é a mesma coisa que projeto. A instalação é o que fica embutido na parede e na laje: os fios, os eletrodutos, o quadro de disjuntores, as tomadas e os pontos de luz. O projeto elétrico residencial e predial é o que vem antes: o conjunto de documentos de engenharia que decide, no papel e com cálculo, como aquela energia deve entrar, se dividir em circuitos e proteger quem vai morar ali.

Sem projeto, a instalação nasce por palpite. O eletricista divide os circuitos “como sempre fez”, puxa um chuveiro no fio que tinha em mãos, deixa meia casa numa tomada só. Funciona no dia da mudança — e cobra a conta depois: o disjuntor que desarma toda vez que o chuveiro e o micro-ondas ligam juntos, a tomada que esquenta, o banheiro sem o DR que deveria salvar de um choque, o prédio que não passa na vistoria do bombeiro. O projeto é o que troca o palpite por decisão técnica: cada circuito dimensionado para a carga que vai alimentar, cada proteção escolhida para o risco que vai enfrentar, cada ponto previsto onde a vida real vai precisar dele.

Na prática, o projeto responde a perguntas que a obra vai cobrar mais cedo ou mais tarde: a entrada de energia comporta o chuveiro, o ar-condicionado e o carro elétrico? As tomadas da cozinha estão em circuitos próprios, como manda a norma? Existe DR protegendo as áreas molhadas e DPS protegendo a casa do raio? No prédio, a prumada e a medição coletiva foram dimensionadas para todas as unidades? É isso que a Token entrega — documentado, calculado e assinado.

Por que um bom projeto elétrico paga a conta — e protege a vida

Em uma indústria, o argumento do projeto costuma ser produção. Em uma casa ou prédio, antes do dinheiro vem a segurança das pessoas — e, logo depois, três contas que o projeto reduz: a do material, a da obra refeita e a do risco.

A conta da segurança. A maior parte dos acidentes elétricos domésticos — choque e incêndio — nasce de instalação mal feita: ausência de DR nas áreas molhadas, circuito de tomada subdimensionado que esquenta, aterramento inexistente, emenda mal feita dentro da parede. O projeto é o que prevê a proteção certa em cada ponto: o DR que desarma antes de o choque virar tragédia, o DPS que segura o surto do raio, o aterramento que dá para onde a corrente de falta escoar. Não é luxo de engenheiro — é o que separa uma casa segura de uma casa que parece segura.

A conta da obra refeita. Errar o circuito num galpão é remanejar um eletroduto aparente. Errar numa residência é quebrar parede, piso e forro já acabados para corrigir o que deveria ter sido previsto. Esquecer o ponto do ar-condicionado, subdimensionar o circuito do chuveiro, não deixar tomada onde a TV vai ficar: cada um desses esquecimentos vira quebra-quebra depois da obra pronta. O projeto antecipa o uso real e deixa tudo previsto antes de a alvenaria fechar.

A conta da conformidade. Obra nova, aumento de carga e prédio precisam de projeto com ART e da planta da entrada para a concessionária liberar a ligação. O corpo de bombeiros e a fiscalização também pedem o documento. Sem projeto, a obra trava na hora de ligar a energia — e a pressa de improvisar para “destravar” é justamente o que gera a instalação insegura.

O que entra em um projeto elétrico residencial e predial

“Projeto elétrico” é um guarda-chuva. Dependendo do imóvel e do momento — obra nova, reforma, aumento de carga ou regularização — a Token desenvolve, no todo ou em parte:

• Padrão de entrada e medição: o poste, a caixa de medição, o ramal e o disjuntor geral, dimensionados conforme a norma da concessionária da sua região e a carga da instalação.
• Quadro de distribuição (QD): o quadro de disjuntores da unidade, com a divisão dos circuitos, o disjuntor de cada um, o DR e o DPS.
• Divisão e dimensionamento dos circuitos: iluminação, tomadas de uso geral (TUG) e tomadas de uso específico (TUE) de chuveiro, ar-condicionado, forno e outros, cada um com a bitola de fio e a proteção corretas.
• Aterramento e proteção contra surtos: o aterramento da instalação, o DR contra choque e o DPS contra sobretensão.
• Luminotécnica básica: a quantidade e a posição dos pontos de luz para iluminar cada ambiente de forma adequada e confortável.
• Plantas e diagrama unifilar: a planta com os pontos de luz, tomadas, interruptores e o caminho dos eletrodutos, mais o unifilar do quadro.

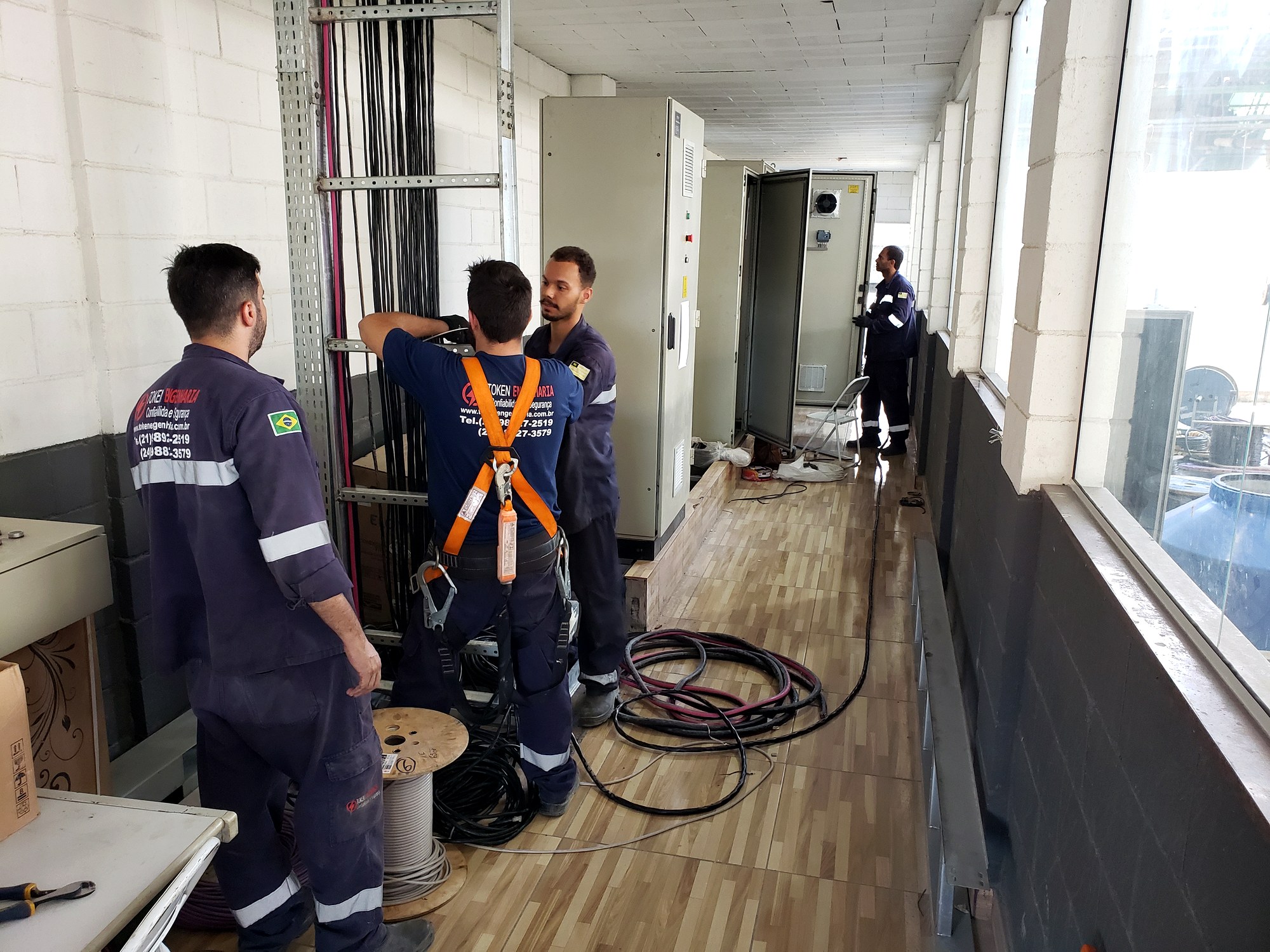

• Prumadas e medição coletiva (prédios): a distribuição vertical de energia pelos andares, a centralização da medição e os quadros das áreas comuns.

O escopo exato é fechado caso a caso — a divisão de circuitos, a contagem de pontos e os critérios de conforto acima refletem a prática de engenharia da Token apoiada na norma, e são ajustados ao seu imóvel e ao seu uso, não entregues num pacote igual para todos.

Residencial e predial: a mesma engenharia, em duas escalas

O título da página junta dois projetos parecidos no princípio e diferentes na escala. Vale separar — porque é aí que mora boa parte do valor da engenharia.

Projeto residencial

Trata de uma única unidade: a casa ou o apartamento. O trabalho gira em torno do quadro de distribuição daquela unidade, da divisão dos circuitos de iluminação e tomadas, do dimensionamento dos circuitos pesados (chuveiro, ar-condicionado, cooktop) e da proteção das pessoas com DR e aterramento. É o projeto que faz a casa funcionar sem desarme e morar sem risco.

Projeto predial

Trata da edificação inteira e soma duas engenharias que a casa não tem: a distribuição vertical e a medição coletiva. A energia entra uma vez, é medida de forma centralizada para todas as unidades e sobe pelos andares por prumadas dimensionadas para a soma das cargas. Cada apartamento recebe o seu quadro e os seus circuitos; as áreas comuns — elevador, bombas, iluminação de garagem e hall, portão, interfone — ganham os seus próprios quadros e proteção. O projeto predial fecha a conta da entrada coletiva, da prumada e da medição, além do projeto de cada unidade.

O erro clássico de quem contrata em pedaços é dimensionar a entrada e a prumada para uma realidade e deixar as unidades crescerem para outra — chuveiros maiores, ar-condicionado em todo quarto, carro elétrico na garagem — sem que ninguém feche a soma. A Token fecha: a entrada, a prumada e a medição saem dimensionadas para o uso real e com a folga prevista para o que vem.

DR, DPS e aterramento: as três proteções que o projeto não pode esquecer

Há uma diferença grande entre uma instalação que liga e uma instalação que protege. A energia acende a luz do mesmo jeito com ou sem proteção — o problema aparece no dia da falha. A ABNT NBR 5410 exige três proteções que o projeto residencial e predial precisa especificar, e cada uma cuida de um perigo diferente:

DR — proteção da vida contra o choque

O DR (dispositivo diferencial-residual) monitora a corrente que entra e a que volta em um circuito. Quando some corrente — porque ela está passando por uma pessoa que tocou um fio ou um chuveiro com defeito —, o DR desarma em fração de segundo, antes que o choque seja fatal. A NBR 5410 torna o DR obrigatório nos circuitos de maior risco, como os de áreas molhadas (banheiros, cozinhas, áreas de serviço, áreas externas) e os de tomadas de uso geral. O projeto define onde cada DR entra — e essa é, literalmente, a proteção que salva vidas.

DPS — proteção dos equipamentos contra o surto

O DPS (dispositivo de proteção contra surtos) protege a instalação e os aparelhos das sobretensões — picos de tensão causados por descargas atmosféricas próximas ou por manobras na rede. Sem DPS, um raio que cai longe pode queimar a TV, a geladeira, o portão eletrônico e a central de ar de uma casa inteira. O projeto especifica o DPS no quadro para drenar esse surto antes que ele chegue aos equipamentos.

Aterramento — o caminho seguro da falta

O aterramento dá à corrente de falta um caminho controlado para a terra, em vez de deixá-la energizar a carcaça de um eletrodoméstico ou a estrutura. É ele que faz o DR e o disjuntor atuarem corretamente e que coloca as partes metálicas em potencial seguro. Um projeto sério define o aterramento e a equipotencialização da instalação — e, quando o imóvel tem para-raios (SPDA), integra esse aterramento ao do SPDA em malha única, conforme a ABNT NBR 5419:2026.

A divisão acima é um critério de engenharia da Token apoiado na boa prática e na NBR 5410 — não um número fixo de norma. O projeto ajusta a quantidade de circuitos, a bitola de cada fio e a proteção de cada um à planta real, à potência dos equipamentos e ao uso de quem vai morar. É o que garante que a instalação funcione sem desarme e tenha folga para crescer.

O dimensionamento por trás dos números

Por baixo da planta bonita está o dimensionamento — a parte que separa o projeto que segura a casa do desenho que só parece certo. Em baixa tensão, três verificações têm fundamento na ABNT NBR 5410 e aparecem em qualquer projeto residencial ou predial bem feito:

Condutor e proteção coordenados

A regra de ouro do dimensionamento de circuitos é a coordenação entre o fio e o seu disjuntor: a corrente de projeto do circuito deve ser menor ou igual à corrente nominal do disjuntor, que por sua vez deve ser menor ou igual à capacidade de condução de corrente do fio. Em símbolos, IB ≤ In ≤ Iz. É essa condição que garante que o disjuntor desarme antes de o fio aquecer além do que sua isolação suporta — ou seja, antes de o cabo virar um aquecedor dentro da parede.

Queda de tensão dentro do limite

Fio fino e circuito longo fazem a tensão cair pelo caminho — e tensão baixa faz o chuveiro esquentar pouco, a lâmpada piscar e o motor da bomba ou do ar sofrer. A NBR 5410 limita a queda de tensão admissível na instalação, com limites mais apertados nos circuitos terminais que alimentam diretamente os pontos. Um bom projeto calcula essa queda e ajusta a bitola do fio para mantê-la dentro do permitido, em vez de descobrir o problema só quando o chuveiro não esquenta.

Capacidade de interrupção do disjuntor

Quando ocorre um curto-circuito, a corrente dispara para muito acima do normal. A NBR 5410 trata da corrente de curto-circuito presumida e exige que cada disjuntor tenha capacidade de interrupção pelo menos igual a essa corrente no ponto onde está instalado. Um disjuntor com capacidade menor que o curto presumido pode não conseguir abrir a falta — e aí o problema deixa de ser elétrico e vira segurança. Em prédios, com a entrada mais próxima de transformadores robustos, essa verificação ganha peso e é parte do projeto.

Do padrão de entrada à ligação da concessionária

Em uma residência ou prédio, o projeto não termina na última tomada — ele precisa chegar até o medidor e ser aceito pela concessionária de energia. Esse é um passo que pega muita obra de surpresa, e é onde a engenharia faz diferença.

Cada distribuidora — Light, Enel, Cemig, CPFL, Energisa e as demais — tem a sua norma de fornecimento, que define como deve ser o padrão de entrada: o tipo de poste ou caixa, o ramal de ligação, o disjuntor geral, o aterramento da entrada e a forma de medição, tudo em função da carga instalada e do tipo de ligação (mono, bi ou trifásica). Dimensionar a entrada errada significa a concessionária reprovar e a obra travar justamente na hora de ligar a energia.

O projeto da Token já nasce conforme a norma da concessionária da sua região: define a categoria de atendimento pela carga, dimensiona o padrão de entrada e entrega a planta da entrada e o projeto com ART que a distribuidora exige para liberar a ligação. Em prédios, isso inclui a entrada coletiva e a centralização da medição de todas as unidades. Você não descobre o problema no balcão da concessionária — ele já foi resolvido no papel.

Normas do projeto elétrico residencial e predial

Projeto elétrico sério se apoia em norma vigente. No residencial e predial, três frentes se complementam — a norma técnica de instalação, a de segurança da obra e a da concessionária:

ABNT NBR 5410 — a instalação de baixa tensão

A ABNT NBR 5410 é a norma de instalações elétricas de baixa tensão e a referência central de qualquer projeto residencial ou predial. É ela que estabelece a divisão da instalação em circuitos, o dimensionamento de condutores e proteções, a obrigatoriedade do DR contra choque, a proteção contra sobretensões (DPS), o aterramento e a equipotencialização. Praticamente tudo o que torna uma instalação doméstica segura está ancorado nela.

NR-10 — a segurança de quem executa

A NR-10 é a Norma Regulamentadora de segurança em instalações e serviços em eletricidade: ela rege a habilitação do profissional, o uso de EPI e os procedimentos para o trabalho com instalações energizadas — aspectos que a execução da obra precisa seguir. A NR-10 está em transição: a Portaria MTE 737/2026 atualiza a norma, com vigência obrigatória a partir de 1º de junho de 2027; até lá vale o texto atual (Portaria SEPRT 915/2019).

Norma da concessionária e NBR 5419:2026

O padrão de entrada segue a norma de fornecimento da concessionária local, que define poste, ramal, disjuntor geral e medição. E quando o imóvel tem proteção contra descargas atmosféricas, entra a ABNT NBR 5419:2026, com o aterramento do SPDA integrado ao da instalação em malha única.

Importante: a Token cita a norma da concessionária e a NBR 5419 pelo seu escopo e status de vigência; os critérios numéricos aplicados a cada obra são responsabilidade do engenheiro que assina o projeto, com base na edição vigente da norma e nas condições reais do imóvel. O que importa para você é a garantia de que o projeto segue a base vigente e tem responsável técnico no CREA.

Por que fazer o projeto elétrico com a Token Engenharia

Projeto elétrico residencial e predial não é desenhar uma planta bonita. O valor está na engenharia: dividir os circuitos pela carga real, especificar a proteção que salva, dimensionar o fio que não esquenta, atender a concessionária e deixar uma instalação segura, confortável e que cresce sem virar quebra-quebra. É isso que a Token entrega.

• Engenheiro responsável com ART no CREA: cada projeto tem quem responda tecnicamente por ele — perante a concessionária, o bombeiro e a fiscalização.
• Residencial e predial: da casa e do apartamento ao prédio inteiro, com prumadas e medição coletiva — a Token cobre as duas escalas.
• Segurança de verdade: DR contra choque, DPS contra surto e aterramento projetados onde a NBR 5410 exige, não improvisados na obra.
• Projeto e execução que conversam: a Token projeta o que será instalado e instala o que foi projetado — menos retrabalho e menos parede quebrada.
• Cadeia elétrica completa: o projeto conversa com o projeto de SPDA, o laudo de aterramento, o laudo NR-10 e a manutenção elétrica.
• Atuação nacional: a Token atende residências, condomínios e construtoras em todo o Brasil.

Perguntas frequentes sobre projeto elétrico residencial e predial

O que é projeto elétrico residencial e predial?

É o conjunto de documentos de engenharia que define como a energia entra, é distribuída e é protegida em uma residência ou edificação. Reúne o padrão de entrada e a medição, o quadro de distribuição com disjuntores, DR e DPS, a divisão e o dimensionamento dos circuitos de iluminação e tomadas, as plantas e o diagrama unifilar. Na Token é assinado por engenheiro responsável, com ART registrada no CREA, conforme a ABNT NBR 5410.

O projeto elétrico residencial precisa de ART?

Sim. Projeto elétrico é atividade de engenharia e exige a Anotação de Responsabilidade Técnica (ART) registrada no CREA. A maioria das concessionárias exige o projeto com ART e a planta da entrada para liberar a ligação de obras novas, aumentos de carga e prédios. A ART vincula um profissional habilitado ao projeto e lhe dá validade legal perante a concessionária, o corpo de bombeiros e a fiscalização.

O que é o DR e o DPS em um projeto residencial?

O DR (dispositivo diferencial-residual) é a proteção que desliga o circuito quando detecta fuga de corrente, protegendo as pessoas contra choque elétrico — obrigatório pela ABNT NBR 5410 em áreas como banheiros, cozinhas, áreas externas e tomadas de uso geral. O DPS (dispositivo de proteção contra surtos) protege a instalação e os equipamentos contra sobretensões, como as causadas por descargas atmosféricas. O projeto define onde e quais DR e DPS instalar.

Qual a diferença entre projeto residencial e predial?

O projeto residencial trata de uma única unidade — casa ou apartamento — com seu quadro de distribuição e seus circuitos. O projeto predial trata da edificação inteira: a entrada de energia coletiva, a medição centralizada de várias unidades, as prumadas que sobem a energia pelos andares, o quadro de cada unidade e as áreas comuns. O prédio soma a engenharia da distribuição vertical e da medição coletiva à do projeto de cada apartamento.

Quais normas regem o projeto elétrico residencial e predial?

A norma central é a ABNT NBR 5410, de instalações elétricas de baixa tensão, que rege o dimensionamento dos circuitos, a proteção contra choque (DR) e sobretensão (DPS), o aterramento e a divisão da instalação. A segurança da execução segue a NR-10, hoje em transição: vale o texto atual (Portaria SEPRT 915/2019), com a Portaria MTE 737/2026 de vigência obrigatória a partir de 1º de junho de 2027. Cada concessionária ainda tem a sua norma de fornecimento, que define o padrão de entrada. Quando há SPDA, aplica-se a ABNT NBR 5419:2026.
