O Laudo de SPDA é um relatório técnico das inspeções e medições realizadas no sistema de proteção contra descargas atmosféricas, que atesta a sua eficiência com base na ABNT NBR 5419:2015.
A TOKEN ENGENHARIA é referência na elaboração do laudo de SPDA, nossos engenheiros são capacitados a fornecerem soluções completas com base nas normas exigidas pela ABNT e órgãos internacionais vigentes de padronização e segurança. Utilizamos os melhores equipamentos do mercado para realizar as medições e testes, sendo todos eles certificados e calibrados anualmente com rastreabilidade pelo INMETRO.
PRINCIPAIS DÚVIDAS SOBRE O LAUDO DE SPDA.
SPDA o Que É?
SPDA (sistemas de proteção contra descargas atmosféricas) é um sistema desenvolvido para proteger estruturas e edificações contra a incidência direta dos raios. Além disso, o SPDA também protege os equipamentos e as pessoas que estejam nessas edificações contra a descarga atmosférica.
Porque Realizar o Laudo de SPDA?
Empresas com carga instalada superiores a 75kW, de acordo com a NR10 (norma regulamentador 10), são obrigadas a manter em seu PIE (prontuário de instalações elétricas) o laudo de SPDA e o laudo de Aterramento. O não cumprimento desta norma pode acarretar em diversas questões como:
- Na recusa das seguradoras para cobrir qualquer sinistro no parque industrial;
- Para a renovação do Alvará de funcionamento, o corpo de bombeiros exige o laudo de SPDA no AVCB (Auto de vistoria do corpo de bombeiros);
- Em caso de um acidente com descarga atmosférica, o responsável pela empresa responderá civil e criminalmente pelo não atendimento as normas regulamentadoras;
- A falta do laudo de SPDA é uma Não Conformidade em certificações como a ISO;
- Aumento do risco de centelhamentos, choques elétricos, incêndios, queima de equipamentos dentre outros.
Qual o Objetivo do Laudo de SPDA?
São 03 os objetivos de se realizar um laudo de SPDA:
- Assegurar que o sistema de proteção contra descarga atmosférica, esteja de acordo com o Projeto de SPDA baseado na NBR 5419;
- Assegurar que todos os componentes do sistema de proteção contra descarga atmosférica, SPDA, estejam em bom estado de conservação e sejam capazes de escoar uma descarga atmosférica para o aterramento sem causar nenhum dano físico ou material;
- Garantir que qualquer reforma ou nova construção, que modifique as condições iniciais previstas no projeto de SPDA, além de novas linhas de energia e tubulações metálicas que adentrem a estrutura, se enquadrem na ABNT NBR 5419:2015.
Qual a Periodicidade do Laudo de SPDA?
As inspeções no SPDA devem ser realizadas por um profissional capacitado e habilitado nas seguintes periodicidades:
- 01 ano para edifícios / industrias contendo explosivos ou munição, ou que estejam em locais expostos à corrosão atmosférica severa, como por exemplo, ambientes industriais com atmosfera agressiva, regiões litorâneas etc., ou ainda estruturas relacionadas a serviços considerados indispensáveis a população (água, energia, sinais etc.);
- 03 anos para os demais tipos de estruturas.
Após as inspeções, o profissional deverá elaborar o laudo do SPDA e recolher a ART (anotação de responsabilidade técnica) junto ao CREA.
Existem algumas outras circunstâncias em que se faz necessário uma inspeção no SPDA, são elas:
- Durante a fase construção / montagem da estrutura;
- Após a instalação do SPDA, na fase da emissão do documento “as built”;
- Após a ampliação das estruturas;
- Após a estrutura ter sido atingida por uma descarga atmosférica (raio);
O Que deve ser Analisado no Laudo de SPDA?
No laudo de SPDA realizado pelos engenheiros da Token Engenharia são analisados os seguintes itens listados abaixo:
- O estado de conservação dos componentes do Subsistema de Captação, terminais aéreos, malhas, cabos e conexões;
- O estado de conservação dos componentes do Subsistema de Descida, Cabos, conexões e barras;
- O estado de conservação dos componentes do Subsistema de Aterramento, hastes, cabos, conexões, soldas exotérmicas e grampos;
- Condição do Sistema de Equalização dos Potenciais, DPS (dispositivo de proteção contra surtos) e BEP (Barramento de Equipotencialização Principal);
- Avaliações gerais, tipo Corrosão, Deterioração e Rompimento;
- Medições de Resistência de aterramento;
- Medições de continuidade elétrica entre as malhas de aterramento e o SPDA;
- A concordância do SPDA instalado com o Projeto e com a norma.

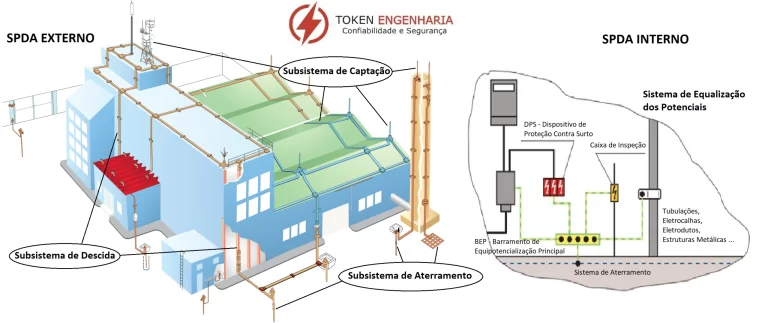

Na figura acima, é possível observar no SPDA Externo, o Subsistema de Captação, o subsistema de Descida e o Subsistema de Aterramento, no SPDA Interno é possível observar o DPS (Dispositivo de Proteção contra Surto), o BEP (Barramento de Equipotencialização Principal) e o sistema de Aterramento.
Nota: Todas as eletrocalhas, eletrodutos, estruturas metálicas devem estar aterradas junto ao BEP, para evitar a diferença de potencial entre os elementos condutores.
Quais os Tipos de SPDA.
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é fundamental para garantir a segurança de edificações e seus ocupantes. Existem três principais tipos de SPDA, cada um adequado para diferentes necessidades e características estruturais.
Tabela Comparativa dos Tipos de SPDA
| Tipo de SPDA | Descrição | Indicado para |
|---|---|---|
| Gaiola de Faraday | Utiliza condutores interligados em malha ao redor da edificação, distribuindo a carga uniformemente. | Prédios industriais, hospitais, edifícios comerciais de grande porte. |
| Franklin (Para-raios) | Utiliza mastros de cobre para criar uma área cônica de proteção sobre a edificação. | Pequenos edifícios, residências, estruturas de médio porte. |
| Esfera Rolante | Método eletrogeométrico que simula o deslocamento de uma esfera fictícia para definir zonas protegidas. | Construções altas, torres de telecomunicação, estruturas complexas. |
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é composto por três subsistemas essenciais: captação, descida e aterramento. Esses componentes garantem que a corrente elétrica gerada por uma descarga atmosférica seja conduzida com segurança até o solo, minimizando danos à estrutura e aos equipamentos internos.
Tabela Comparativa dos Subsistemas do SPDA
| Subsistema | Função | Componentes Principais | Localização |
|---|---|---|---|
| Captação | Atrai o raio e direciona a corrente elétrica. | Captores (Franklin, Gaiola de Faraday). | Parte mais alta da edificação. |
| Descida | Conduz a corrente elétrica do captor ao aterramento. | Condutores verticais de baixa resistência. | Fachadas externas da estrutura. |
| Aterramento | Dissipa a corrente elétrica com segurança no solo. | Hastes e malhas de aterramento. | Em contato direto com o solo. |
Pontos Analisados no Laudo de SPDA
O Laudo de SPDA é um documento técnico elaborado para avaliar a conformidade do Sistema de Proteção contra Descargas Atmosféricas (SPDA) com a ABNT NBR 5419. Ele verifica se o sistema oferece proteção adequada contra raios, garantindo a segurança de pessoas e estruturas.
Componentes Avaliados no Laudo de SPDA
O laudo analisa dois principais subsistemas do SPDA: proteção externa e proteção interna.
Tabela Comparativa: SPDA Externo x SPDA Interno
| Tipo de Proteção | Função | Principais Elementos Avaliados |
|---|---|---|
| SPDA Externo | Interceptar a descarga atmosférica e conduzir a corrente até o solo. | Captores, condutores de descida, aterramento, malha de equipotencialização. |
| SPDA Interno | Reduzir o risco de centelhamento dentro das instalações. | Isolação elétrica, conexões equipotenciais, dispositivos de proteção contra surtos (DPS). |
A). Análise do SPDA Externo
✔️ Interceptação da Descarga Atmosférica: Verifica se os captores estão corretamente posicionados.
✔️ Condução da Corrente para o Solo: Avaliação dos condutores de descida e sua resistência elétrica.
✔️ Dispersão da Corrente: Inspeção do sistema de aterramento para garantir baixa resistência.
Elementos Inspecionados:
📌 Tipos de captação utilizados (Franklin, Gaiola de Faraday, Esfera Rolante).
📌 Número e posicionamento dos captores.
📌 Qualidade e continuidade dos condutores de descida.
📌 Eficiência do aterramento e medição de resistência elétrica.
B). Análise do SPDA Interno
✔️ Isolação Elétrica: Avaliação de medidas para evitar centelhamento perigoso.
✔️ Ligações Equipotenciais: Inspeção das conexões entre partes metálicas para equalizar potenciais elétricos.
✔️ Proteção Contra Surtos (DPS): Verificação dos dispositivos instalados nos quadros elétricos.
Elementos Inspecionados:
📌 Uso de materiais isolantes para evitar descargas internas.
📌 Existência de conexões equipotenciais adequadas.
📌 Instalação e funcionamento dos Dispositivos de Proteção contra Surtos (DPS).
O SPDA Estrutural, também conhecido como SPDA em Estruturas Metálicas, é uma solução eficiente para edificações que possuem estrutura metálica em sua construção. Nesse tipo de sistema, a própria estrutura da edificação atua como captor e condutor das descargas atmosféricas, reduzindo a necessidade de captores adicionais.
Tabela Comparativa: SPDA Convencional vs. SPDA Estrutural
| Tipo de SPDA | Descrição | Aplicação Ideal | Vantagens |
|---|---|---|---|
| SPDA Convencional | Utiliza captores, condutores de descida e aterramento. | Edificações comuns, prédios residenciais e comerciais. | Alta flexibilidade, pode ser aplicado em qualquer tipo de construção. |
| SPDA Estrutural | Usa a própria estrutura metálica da edificação para captação e condução da corrente elétrica. | Galpões industriais, torres, pontes e grandes estruturas metálicas. | Redução de custos, maior integração com a edificação. |
Laudo SPDA Preço.
O Preço de um Laudo de SPDA varia de acordo com o número de medições, a complexidade do sistema e o grau de segurança que a instalação exige. Para receber um orçamento detalhado, entre em contato conosco.
Token Engenharia também oferece os seguintes serviços:
- Manutenção do SPDA;
- Montagem do SPDA;
- Laudo NR10;
- Laudo de Aterramento;
- Laudo NR12;
- Medição de resistência de aterramento;
- Aterramento elétrico de máquinas e equipamentos;
- Aterramento residencial;
- Aterramento de estruturas;
- Aterramento de instalações elétricas.
Por que Escolher a Token Engenharia?
A Token Engenharia é uma empresa especializada em Engenharia Elétrica e Mecânica, contando com ampla experiência na elaboração de Laudos, Projetos e Manutenções. Nossa equipe altamente capacitada está preparada para oferecer as melhores soluções e corrigir quaisquer “não conformidades” encontradas, seguindo as melhores práticas de engenharia.
Nosso compromisso é com a excelência e a qualidade em cada projeto que realizamos. Ao escolher a Token Engenharia, você terá a certeza de contar com um serviço de alto nível, focado em resultados eficientes e confiáveis.
Entre em contato conosco hoje mesmo e solicite uma proposta. Estamos prontos para atender às suas necessidades com agilidade, comprometimento e profissionalismo. Confie em nossa expertise para garantir o sucesso de seus projetos e a segurança de suas instalações.
Para saber mais sobre SPDA consulte os nossos artigos sobre o assunto:
- SPDA (sistema de proteção contra descargas atmosféricas);
- O Que é SPDA (Sistema de Proteção Contra Descargas Atmosféricas)?;
- Por que realizar um laudo de SPDA e qual a sua validade?;
- Quais são as 10 Principais Perguntas e Respostas sobre SPDA?;
- Qual a Importância do Aterramento em Máquinas e Equipamentos?;
- Qual a Importância do SPDA em Fazendas?;
- Projeto de SPDA.
FAQ sobre SPDA: Sistema de Proteção contra Descargas Atmosféricas
O que é um SPDA?
O Sistema de Proteção contra Descargas Atmosféricas (SPDA) é um conjunto de dispositivos e medidas que protegem edificações contra os efeitos de raios. Ele conduz a energia gerada por uma descarga elétrica de forma segura para o solo, prevenindo danos estruturais, incêndios e outros riscos.
Como funciona um SPDA?
O SPDA capta a descarga elétrica por meio de captores (como para-raios) instalados no topo da edificação. Essa energia é conduzida através de condutores de descida até o sistema de aterramento, onde é dissipada no solo, garantindo segurança para a estrutura e as pessoas.
Quais são os componentes principais de um SPDA?
- Captadores: Localizados no ponto mais alto da edificação, como hastes de para-raios;
- Condutores de descida: Conduzem a corrente elétrica até o solo;
- Sistema de aterramento: Dissipa a energia de forma segura;
- Dispositivos de Proteção contra Surtos (DPS): Protegem equipamentos elétricos e eletrônicos contra picos de energia.
O SPDA é obrigatório para todas as construções?
A obrigatoriedade de um SPDA depende de fatores como:
- Altura da edificação;
- Tipo de ocupação (residencial, comercial, industrial);
- Resultado da análise de risco, conforme a norma técnica NBR 5419.
Consulte um engenheiro eletricista para avaliar a necessidade de um SPDA em sua edificação.
Quem pode projetar e instalar um SPDA?
A instalação e o projeto do SPDA devem ser realizados por profissionais habilitados, geralmente engenheiros eletricistas ou técnicos especializados. É essencial seguir as normas técnicas vigentes, como a NBR 5419, para garantir a segurança e eficiência do sistema.
O SPDA precisa de manutenção?
Sim, a manutenção do SPDA é essencial para garantir sua funcionalidade e segurança. É recomendável realizar inspeções periódicas, geralmente anualmente, para verificar o estado dos componentes, como captores, condutores e o sistema de aterramento.
O que é um laudo SPDA e por que ele é importante?
O laudo SPDA é um documento técnico que avalia a conformidade do sistema instalado, garantindo que ele está em pleno funcionamento e atende às exigências normativas. Ele é essencial para assegurar a segurança da edificação e atender a requisitos de seguros e auditorias.
O SPDA protege contra todos os raios?
Embora o SPDA seja altamente eficiente, ele não elimina completamente os riscos de descargas atmosféricas. Contudo, reduz significativamente os danos potenciais, protegendo a estrutura e as pessoas de forma segura.
Como saber se minha edificação precisa de SPDA?
Para determinar a necessidade de um SPDA, é realizada uma análise de risco, conforme a norma NBR 5419. Essa análise considera aspectos como localização geográfica, altura da construção, tipo de uso e outros fatores.
Quais problemas o SPDA ajuda a evitar?
O SPDA minimiza riscos como:
- Danos estruturais à edificação;
- Incêndios e explosões causados por raios;
- Queima de equipamentos elétricos;
- Riscos à vida humana.
