O que é um laudo de aterramento?

Um laudo de aterramento é um documento técnico elaborado por um engenheiro eletricista com o objetivo de avaliar e descrever a situação do sistema de aterramento em uma instalação elétrica. O sistema de aterramento tem a finalidade de garantir a segurança das pessoas, equipamentos e edificações ao proporcionar uma via de escoamento para correntes elétricas, seja proveniente de um curto-circuito ou de uma descarga atmosférica.

Por que realizar o laudo de aterramento?

Verificação de conformidade: O laudo avalia se o sistema de aterramento está em conformidade com as normas e regulamentos técnicos vigentes, como as normas NBR 5410 (instalações elétricas de baixa tensão) e NBR 7117-1 (aterramento elétrico).
Análise de eficiência: O laudo verifica se o sistema de aterramento é eficiente na dissipação das correntes elétricas e se está proporcionando a proteção adequada contra choques elétricos e sobretensões.
Identificação de problemas: O laudo pode revelar falhas ou problemas no sistema de aterramento que possam estar comprometendo sua eficácia, como pontos de alta resistência ou desconexões.
Requisito para obtenção de licenças ou autorizações: Em algumas situações, é necessário apresentar um laudo de aterramento para obter licenças ou autorizações junto a órgãos reguladores ou seguradoras.
Manutenção e segurança: O laudo pode recomendar ações corretivas ou melhorias para garantir que o sistema de aterramento esteja em perfeito funcionamento e atendendo às normas de segurança.

Geralmente, um laudo de aterramento inclui informações detalhadas sobre a configuração do sistema de aterramento, resistência de aterramento, dimensionamento dos condutores e outros aspectos relevantes para a avaliação da qualidade do aterramento. Esse tipo de documento é importante para assegurar que a instalação elétrica esteja em conformidade e que as pessoas e os equipamentos estejam protegidos contra riscos elétricos.

Como fazer um laudo de aterramento:

A elaboração de um laudo de aterramento requer conhecimento técnico e expertise em sistemas elétricos por parte do profissional responsável. Abaixo, apresento uma orientação básica sobre como fazer um laudo de aterramento:

Levantamento de informações: O primeiro passo é reunir informações detalhadas sobre o sistema de aterramento em questão. Isso inclui plantas ou diagramas da instalação elétrica, especificações dos componentes do aterramento, detalhes dos condutores, resistência de aterramento (se disponível), histórico de manutenções anteriores, etc.
Inspeção visual: Realize uma inspeção visual na instalação para verificar a condição dos componentes do sistema de aterramento, identificar possíveis danos ou sinais de desgaste e observar se há algum ponto de preocupação.

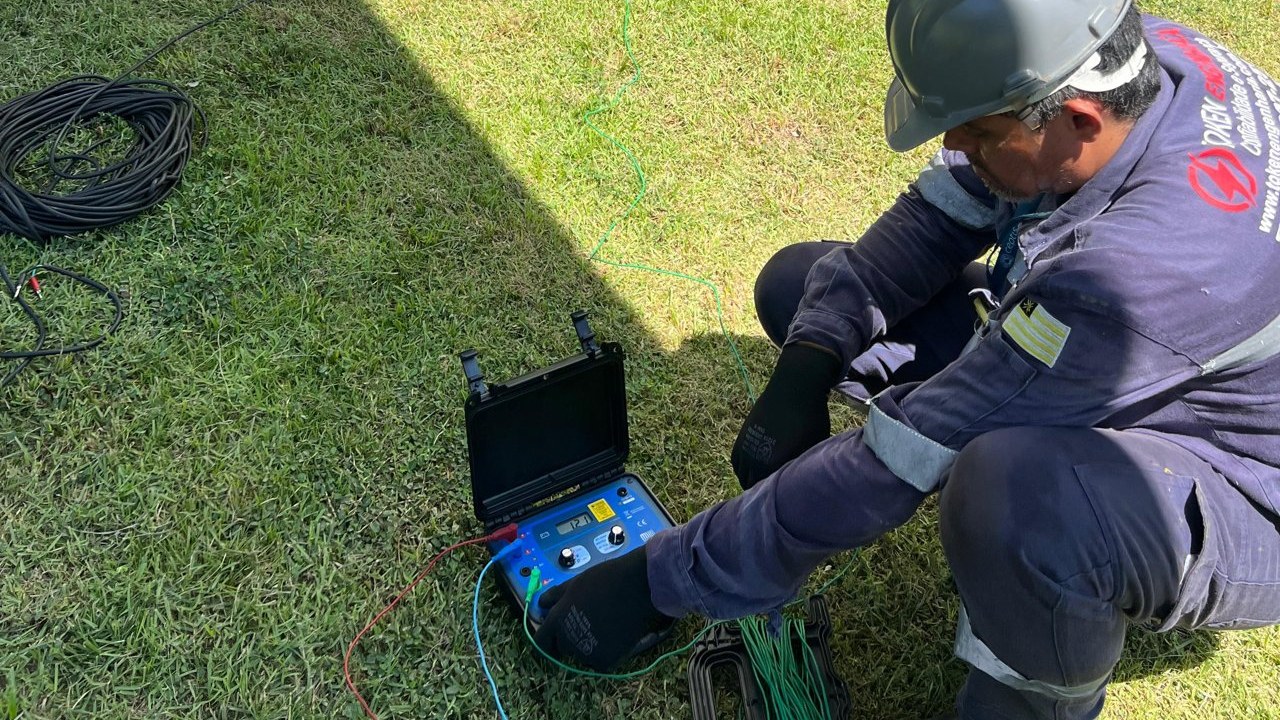

Medição da resistência de aterramento: Utilizando instrumentos adequados (como o terrômetro), meça a resistência de aterramento em diferentes pontos da instalação, conforme a norma técnica aplicável. Registre os valores obtidos.
Análise dos resultados: Compare os valores medidos com os limites estabelecidos pelas normas técnicas vigentes. Avalie se o sistema de aterramento atende aos critérios de segurança e eficiência.
Verificação de conformidade: Verifique se a instalação do aterramento está de acordo com as normas aplicáveis, como a NBR 5410 (instalações elétricas de baixa tensão) e a NBR 7117-1 (aterramento elétrico), no caso do Brasil. Certifique-se de que a disposição dos condutores, materiais utilizados e outros elementos estão em conformidade.
Recomendações e conclusões: Com base nas medições e na análise dos resultados, faça as recomendações necessárias para corrigir eventuais problemas ou melhorar a eficiência do sistema de aterramento, caso seja necessário. Conclua o laudo com uma avaliação geral do estado do aterramento e sua adequação às normas.
Elaboração do documento: Escreva o laudo de aterramento de forma clara e objetiva, contendo todas as informações relevantes, medições realizadas, resultados obtidos, análise dos dados, recomendações e conclusões. Utilize uma linguagem técnica adequada para a área elétrica.
Assinatura e responsabilidade técnica: O laudo deve ser assinado pelo engenheiro eletricista com emissão de ART (Anotação de Responsabilidade Técnica) através do órgão competente, atestando sua autenticidade e responsabilidade técnica.

Quais as normas de referência para o laudo de aterramento?

As normas de referência para o laudo de aterramento podem variar de acordo com o país ou região onde a instalação elétrica está localizada. No Brasil, as normas técnicas aplicáveis ao aterramento elétrico são definidas pela Associação Brasileira de Normas Técnicas (ABNT). Abaixo estão algumas das principais normas brasileiras que servem de referência para o laudo de aterramento:

NBR 5410 – Instalações elétricas de baixa tensão: Essa norma estabelece as condições que as instalações elétricas de baixa tensão devem satisfazer, visando à segurança de pessoas e animais, preservação do meio ambiente e proteção contra danos materiais.
NBR 7117-1 – Aterramento elétrico: Essa norma trata dos princípios gerais do aterramento de instalações elétricas, fornecendo diretrizes para projeto, instalação, medição e manutenção de sistemas de aterramento.
NBR 15749 – Medição de resistência de solo: Essa norma estabelece os procedimentos e critérios para medição da resistência de solo, utilizando-se do método do terrômetro.
NBR 15751 – Projeto de aterramento de subestações: Essa norma apresenta diretrizes para o projeto de sistemas de aterramento em subestações de energia elétrica, considerando aspectos específicos desse tipo de instalação.

Essas normas fornecem os critérios técnicos e parâmetros para projetar, instalar e verificar a eficácia do sistema de aterramento. O laudo de aterramento deve atestar a conformidade da instalação com as normas aplicáveis e fornecer informações detalhadas sobre o estado do sistema, medições realizadas e recomendações, quando aplicável.

Laudo de aterramento de máquinas

O laudo de aterramento de máquinas é um documento técnico elaborado por um profissional especializado, como um engenheiro eletricista, com o objetivo de avaliar o sistema de aterramento de uma máquina ou equipamento industrial específico. Esse tipo de laudo é essencial para garantir a segurança dos operadores, a proteção do equipamento e o correto funcionamento da máquina. Abaixo estão os principais passos e informações que devem ser considerados na elaboração de um laudo de aterramento de máquinas:

Identificação da máquina: Inicie o laudo descrevendo a máquina ou equipamento que será avaliado. Forneça informações como o nome da máquina, fabricante, modelo e sua aplicação específica.
Descrição do sistema de aterramento: Detalhe o sistema de aterramento existente na máquina, incluindo a configuração dos condutores de aterramento, eletrodos de aterramento, cabos, e qualquer outra parte relevante do sistema.
Verificação da conformidade: Verifique se o sistema de aterramento da máquina está em conformidade com as normas e regulamentos aplicáveis, tanto em relação às normas gerais de aterramento quanto às normas específicas para máquinas e equipamentos industriais.
Medição da resistência de aterramento: Realize medições da resistência de aterramento do sistema utilizando um terrômetro ou outro equipamento adequado. Registre os valores medidos.
Análise dos resultados: Analise os valores de resistência de aterramento obtidos e compare-os com os limites estabelecidos pelas normas. Avalie se o sistema de aterramento está proporcionando uma baixa resistência de terra, o que é essencial para uma efetiva dissipação de correntes elétricas.
Recomendações e correções: Caso sejam identificadas não conformidades ou valores de resistência acima dos limites permitidos, faça recomendações para corrigir o sistema de aterramento. Isso pode envolver a melhoria dos eletrodos de aterramento, a revisão dos cabos e conexões, ou outras ações corretivas necessárias.
Conclusão e assinatura: Conclua o laudo resumindo as principais conclusões sobre o estado do sistema de aterramento da máquina. O documento deve ser assinado pelo profissional responsável pela avaliação, atestando a veracidade das informações e a responsabilidade técnica.
