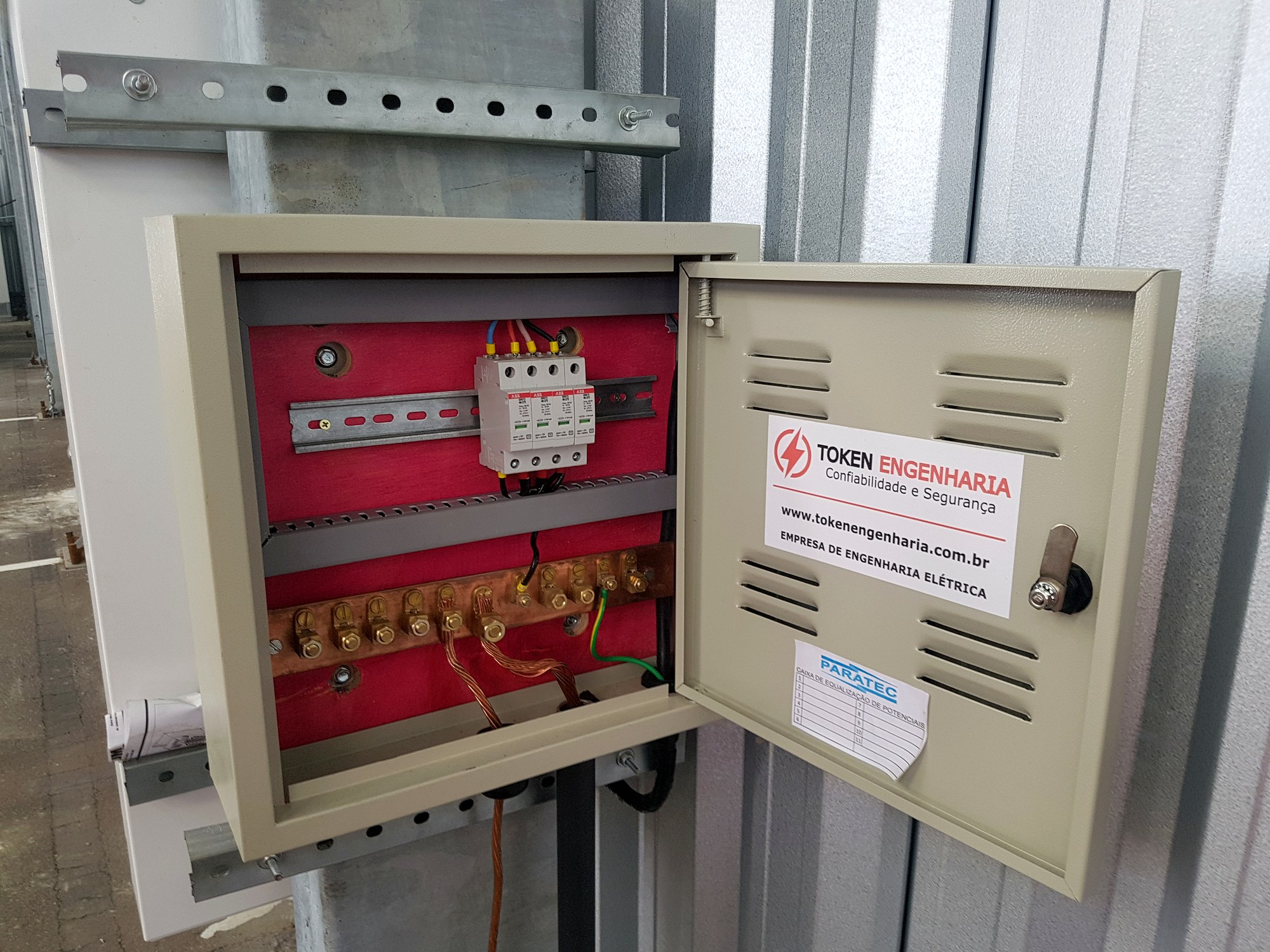

Montagem de Painel Elétrico é com a Token Engenharia.
A Token Engenharia é especializada na montagem de painéis elétricos para o seu empreendimento, atendendo em qualquer local do Brasil.
O painel elétrico é um conjunto essencial de manobras e controles centralizados, projetado para controlar e direcionar a energia em toda a rede de equipamentos envolvida.
Nossa equipe na Token Engenharia é altamente qualificada e capacitada para projetar, fabricar e instalar todos os modelos de painéis elétricos que o cliente necessitar. Nossa abordagem personalizada garante soluções sob medida para as demandas específicas de cada instalação.
Conte conosco para cuidar da montagem do painel elétrico de seu empreendimento, proporcionando um controle seguro e eficiente de seus sistemas elétricos. Nossa dedicação à excelência e qualidade torna-nos o parceiro ideal para garantir o funcionamento confiável e seguro de sua instalação. Entre em contato e conheça mais sobre nossos serviços de montagem de painéis elétricos.
O que é uma Montagem de Painel Elétrico?
A montagem de um painel elétrico envolve os seguintes passos:
Projeto: Antes da montagem, é necessário elaborar o projeto do painel elétrico. Esse projeto é baseado nas especificações técnicas do projeto elétrico geral da instalação e determina a disposição dos componentes no painel, a distribuição dos circuitos e a lógica de controle.
Seleção dos componentes: Com base no projeto, selecionam-se os componentes elétricos adequados, como disjuntores, contatoras, relés, CLPs, bornes, fusíveis, entre outros. Essa seleção deve levar em conta as especificações técnicas e a capacidade de corrente e tensão necessária para a instalação.
Montagem física: Os componentes são fixados dentro do painel elétrico conforme o projeto. É importante seguir as normas de segurança e as recomendações do fabricante dos componentes para uma montagem correta e segura.
Conexões elétricas: As conexões elétricas entre os componentes são realizadas com cabos e fios elétricos adequados. É essencial garantir conexões firmes e bem isoladas para evitar problemas futuros.
Identificação: Cada componente e circuito no painel deve ser identificado de forma clara e precisa, facilitando a operação, manutenção e identificação de possíveis falhas.
Testes e ensaios: Após a montagem, o painel elétrico passa por testes e ensaios para verificar a sua funcionalidade, a eficácia dos dispositivos de proteção e controle, e a conformidade com o projeto.
Documentação: Todo o processo de montagem, testes e ensaios deve ser documentado adequadamente para futuras referências, manutenções e modificações.
A montagem de painel elétrico deve ser realizada por profissionais qualificados e experientes, pois uma montagem inadequada pode causar falhas no sistema elétrico, riscos de segurança e danos aos equipamentos. É fundamental seguir as normas técnicas e de segurança aplicáveis, garantindo a qualidade e a confiabilidade do painel elétrico.
Quais os Tipos de Painel Elétrico?
Painel de Distribuição Elétrica (Quadro de Distribuição): É o tipo mais comum de painel elétrico em uma instalação, responsável por receber a energia elétrica da fonte de alimentação principal e distribuí-la para os diversos circuitos da edificação. É geralmente encontrado em ambientes comerciais e residenciais.

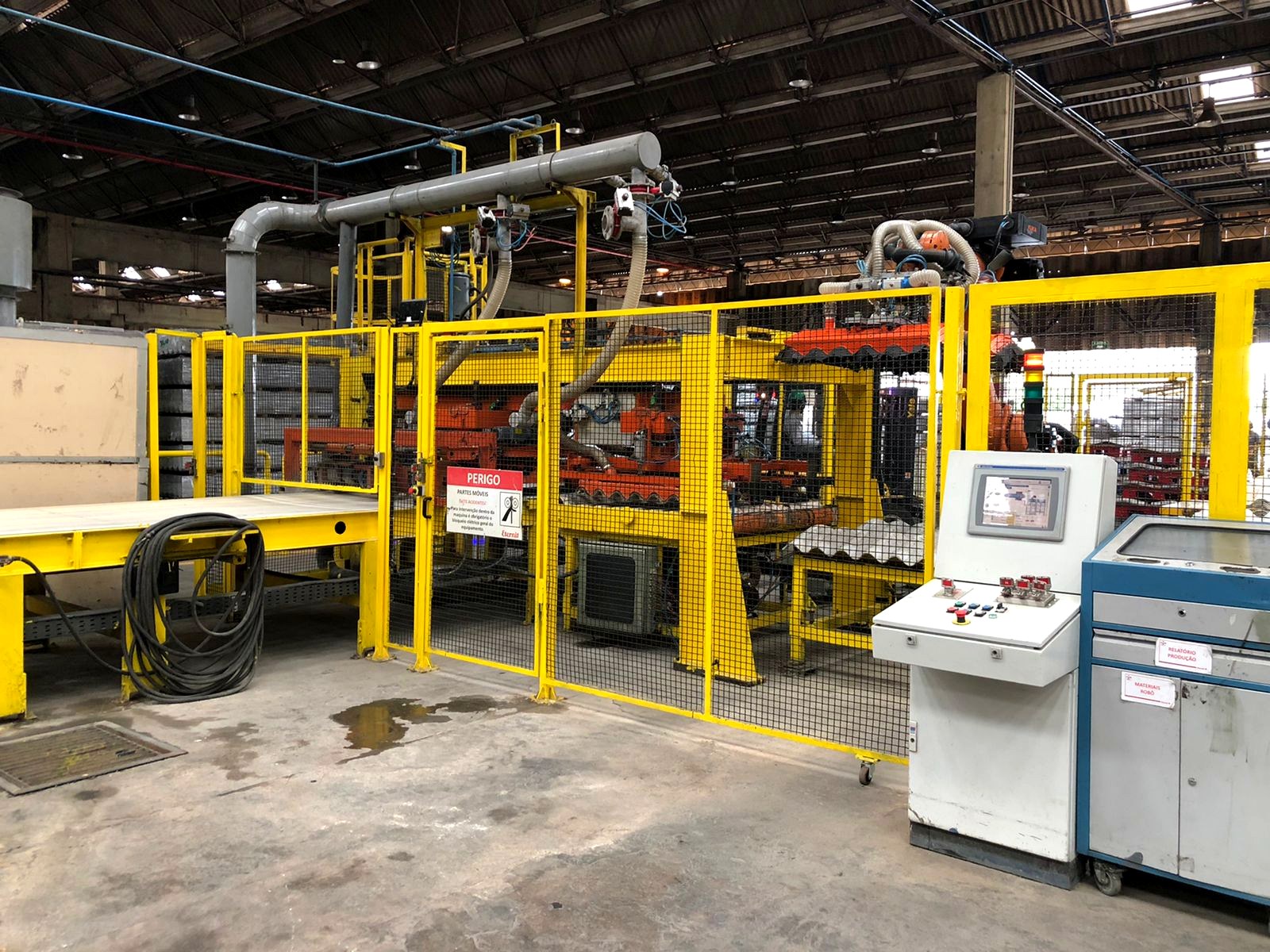

Painel de Comando e Controle: Utilizado para controlar e operar máquinas e equipamentos em uma indústria, permitindo a partida, parada e controle de processos. Pode incluir controladores lógicos programáveis (CLPs), interfaces homem-máquina (IHM) e outros dispositivos de automação.
Painel de Proteção e Monitoramento: Projetado para monitorar e proteger equipamentos elétricos contra sobrecargas, curtos-circuitos e outras falhas elétricas. Geralmente inclui disjuntores, relés de proteção e medidores de energia.
Painel de Automação Industrial: Utilizado em processos industriais complexos para automatizar e controlar diversas etapas de produção. Pode envolver sistemas de controle distribuído (DCS), CLPs e IHMs.
Painel de Transferência Automática (PTA), também conhecido como Quadro de Transferência Automática (QTA): Utilizado em sistemas de energia com geradores de emergência, permite a comutação automática entre a energia da rede elétrica e o gerador em caso de falha no fornecimento da concessionária.
Painel de Correção do Fator de Potência – Banco de Capacitor: Projetado para melhorar o fator de potência do sistema elétrico, otimizando o uso de energia e evitando multas por baixo fator de potência.
Painel de Energia Solar: Utilizado em sistemas de geração de energia solar fotovoltaica, controlando a produção e distribuição da energia gerada pelos painéis solares.
Painel de Controle de Bombas: Usado para controlar o funcionamento de bombas em sistemas de abastecimento de água, irrigação e tratamento de efluentes.
Painel de Controle de Ar Condicionado: Utilizado para controlar sistemas de ar condicionado e ventilação em edifícios comerciais e industriais.
Esses são apenas alguns exemplos dos tipos de painéis elétricos existentes. Cada painel é projetado para atender a requisitos específicos, dependendo da aplicação, da complexidade do sistema elétrico e das necessidades do cliente.
Quais são as Normas e Regulamentações que devo Seguir na Montagem de um Painel Elétrico?
ABNT NBR IEC 61439 – Conjuntos de manobra e controle de baixa tensão: Estabelece os requisitos e ensaios para a construção, desempenho e segurança dos painéis elétricos de baixa tensão.
ABNT NBR 5410 – Instalações elétricas de baixa tensão: Define as regras para projetos, execução e manutenção de instalações elétricas de baixa tensão, incluindo as orientações para a montagem de painéis elétricos.
ABNT NBR IEC 62271 – Painéis elétricos de média tensão: Estabelece os requisitos para painéis elétricos de média tensão, incluindo as especificações de projeto e construção.
ABNT NBR 14039 – Instalações elétricas de média tensão: Define as diretrizes para projetos, execução e manutenção de instalações elétricas de média tensão, incluindo a montagem de painéis de média tensão.
ABNT NBR 5419 – Proteção contra descargas atmosféricas: Estabelece os critérios para proteção de painéis elétricos contra descargas atmosféricas.
ABNT NBR 5418 – Cargas térmicas em ambientes: Define as normas para dimensionamento e ventilação adequada em painéis elétricos.
ABNT NBR 15749 – Iluminação pública: Estabelece as diretrizes para o projeto e instalação de painéis elétricos em sistemas de iluminação pública.
ABNT NBR 6808 – Painéis elétricos para aterramentos eletroeletrônicos: Especifica os requisitos para painéis elétricos utilizados em sistemas de aterramento.
ABNT NBR 6809 – Painéis elétricos e equipamentos para locais com atmosfera explosiva: Define os requisitos para painéis elétricos utilizados em áreas classificadas como explosivas.
ABNT NBR 8624 – Painéis de distribuição em corrente contínua: Estabelece as normas para painéis elétricos de distribuição em corrente contínua.
Essas são algumas das normas brasileiras aplicáveis à montagem de painéis elétricos. É essencial que os profissionais envolvidos na montagem estejam familiarizados com as normas e as sigam rigorosamente para garantir a qualidade, segurança e conformidade do painel elétrico com as regulamentações vigentes. Além das normas técnicas, é importante considerar as regulamentações específicas do setor e as exigências das concessionárias de energia elétrica locais, dependendo do tipo e da finalidade do painel elétrico.
Como é feito o Dimensionamento dos Componentes Elétricos dentro do Painel?
Levantamento das cargas: É necessário identificar e quantificar todas as cargas elétricas que serão alimentadas pelo painel. Isso inclui equipamentos, máquinas, motores, iluminação e outros dispositivos elétricos.
Cálculo da corrente de carga: Com base nas cargas identificadas, é calculada a corrente total que será demandada pelo painel. Esse cálculo é importante para dimensionar corretamente os condutores e disjuntores.
Escolha dos disjuntores e dispositivos de proteção: Com a corrente de carga determinada, são escolhidos os disjuntores e dispositivos de proteção adequados para garantir a segurança do sistema. Os disjuntores devem ser selecionados de acordo com a capacidade de corrente nominal e a curva de disparo necessária.
Dimensionamento dos condutores elétricos: Com base na corrente de carga e na distância dos circuitos, é feito o dimensionamento dos cabos e fios elétricos que interligam os componentes do painel.
Escolha dos componentes de manobra e controle: Para cada circuito no painel, são escolhidas as contatoras, relés e dispositivos de controle adequados para o funcionamento do sistema.
Cálculo da dissipação de calor: Em painéis com dispositivos que geram calor, como inversores de frequência, é importante calcular a dissipação de calor e garantir a ventilação adequada para evitar superaquecimento.
Seleção dos dispositivos de proteção: Além dos disjuntores, podem ser necessários outros dispositivos de proteção, como fusíveis e relés térmicos, para garantir a segurança dos equipamentos.
Consideração das condições ambientais: É importante levar em conta as condições ambientais em que o painel será instalado, como temperatura, umidade e presença de gases ou poeira, para escolher componentes adequados para o ambiente.
Verificação de compatibilidade: É fundamental garantir a compatibilidade dos componentes escolhidos para evitar problemas de funcionamento e danos ao sistema elétrico.
Documentação e registro: Todo o dimensionamento realizado deve ser devidamente documentado, incluindo os cálculos e as especificações dos componentes utilizados no painel.
O dimensionamento dos componentes elétricos dentro do painel exige conhecimento técnico e experiência. É recomendado que a montagem seja realizada por profissionais qualificados para garantir a correta seleção dos componentes e a segurança do sistema elétrico.
O que deve Conter no Projeto Elétrico para a Montagem do Painel Elétrico?
Especificação do Painel: Descrição detalhada do tipo de painel elétrico a ser montado, incluindo suas dimensões, grau de proteção (IP), características construtivas e a finalidade do painel.
Lista de Componentes: Relação de todos os componentes elétricos que serão utilizados no painel, como disjuntores, contatores, relés, controladores, bornes, fusíveis, disjuntores de proteção contra surtos (DPS), entre outros.
Diagrama Unifilar: Desenho esquemático que mostra a distribuição dos circuitos elétricos no painel, com indicação dos dispositivos de proteção e controle utilizados, bem como a conexão com a fonte de alimentação.
Diagramas de Força e Controle: Detalhamento dos circuitos elétricos, mostrando as ligações elétricas dos componentes e os esquemas de controle do painel.
Dimensionamento dos Componentes: Cálculos de dimensionamento dos componentes elétricos, como disjuntores, cabos e fios, de acordo com a carga elétrica e a corrente demandada pelo painel.
Lista de Materiais: Relação de todos os materiais e equipamentos necessários para a montagem do painel elétrico, incluindo as especificações técnicas de cada componente.
Esquemas de Aterramento e Proteção: Desenhos que mostram a disposição dos sistemas de aterramento e as proteções contra surtos e descargas atmosféricas.
Plano de Instalação: Indicação da localização do painel na instalação, instruções para a sua montagem e fixação dos componentes, além das conexões elétricas.
Identificação dos Componentes: Orientações para a identificação e rotulagem dos componentes no painel, facilitando a operação, manutenção e identificação de possíveis falhas.
Relatório de Impacto no Sistema Elétrico (RISE): Documento que avalia os efeitos do novo painel elétrico no sistema elétrico existente, identificando possíveis interferências e ajustes necessários.
Normas e Regulamentações: Referências às normas técnicas e regulamentações que devem ser seguidas na montagem do painel elétrico.
Documentação Técnica dos Componentes: Fichas técnicas de todos os componentes utilizados, com informações detalhadas sobre suas especificações e características elétricas.
O projeto elétrico é um documento essencial que deve ser elaborado por profissionais qualificados, garantindo a conformidade do painel com as normas e regulamentações vigentes, bem como a eficiência e segurança de todo o sistema elétrico. É importante que todas as informações estejam detalhadas, proporcionando uma montagem precisa e bem-sucedida do painel elétrico.
Por que contratar a Token Engenharia?
A Token Engenharia é a escolha ideal para atender suas necessidades elétricas por diversas razões:
Profissionais Capacitados: Contamos com uma equipe altamente qualificada e experiente no setor elétrico. Nossos profissionais têm o conhecimento necessário para fornecer soluções eficientes e seguras em todos os projetos.
Tecnologia Avançada: Utilizamos softwares e equipamentos de última geração em nossos serviços. Isso nos permite oferecer resultados precisos, inovação e eficiência nas soluções que desenvolvemos.
Soluções Personalizadas: Compreendemos que cada projeto é único, e é por isso que oferecemos soluções personalizadas para atender às suas necessidades específicas. Cada detalhe é cuidadosamente planejado para obter os melhores resultados.
Projeto, Instalação e Fabricação de Painéis Elétricos: Nossa expertise abrange todas as etapas do processo, desde o projeto até a instalação e fabricação de painéis elétricos. Dessa forma, podemos atender a todas as suas demandas com total eficiência e qualidade.
Se você está buscando serviços de projeto, instalação e fabricação de painéis elétricos de confiança, entre em contato conosco e descubra como a Token Engenharia pode agregar valor ao seu empreendimento. Estamos prontos para superar suas expectativas e proporcionar soluções elétricas de excelência.
