Quadro de comando elétrico industrial: função, componentes e por que o sob medida vence o de loja

Você já viu aquela caixa metálica cinza com botões coloridos na parede da planta — o verde para ligar, o vermelho para parar, o cogumelo amarelo de emergência? Isso é um quadro de comando. O problema é que há dois tipos muito diferentes no mercado: um que parece quadro de comando e um que realmente é.

A versão de prateleira — caixa vazia com componentes genéricos — funciona até o dia em que a carga sobe 20%, o motor trava no arranque ou o fiscal da NR-12 passa pela linha. A versão sob medida, com projeto de engenharia e ART do responsável técnico, foi dimensionada para a sua aplicação específica, passou por ensaio funcional e chega rastreável. A diferença não é estética: é a diferença entre um equipamento e uma caixa.

Neste artigo você vai entender o que um quadro de comando reúne por dentro, como cada componente cumpre uma função de proteção ou controle, por que o processo de fabricação muda tudo — e em que momento o projeto e a ART deixam de ser exigência burocrática e viram o que protege sua operação.

O que é um quadro de comando elétrico industrial

O quadro de comando é o painel responsável por partir, parar, proteger e monitorar acionamentos elétricos — motores, bombas, compressores, transportadores, ventiladores. Enquanto o QGBT distribui energia pela instalação, o quadro de comando fica na ponta: é ele quem manda o sinal para o contator ligar o motor, quem desliga tudo em caso de sobrecarga e quem permite que o operador interaja com o processo de forma segura.

Diferentemente de um quadro de distribuição de circuitos (QDC), que apenas divide e protege circuitos elétricos, o quadro de comando processa uma lógica: “se a temperatura X ultrapassar o limite, desligar o motor Y”; “se o sensor de nível Z ativar, partir a bomba B”. Essa lógica pode ser simples (uma botoeira + contator) ou complexa (CLP com múltiplas entradas e saídas digitais/analógicas).

O campo da fabricação de quadros industriais é dominado por dois perfis de fornecedor: montadoras de kits genéricos (compram componentes padronizados, montam sem projeto, entregam sem ensaio) e fabricantes de painéis sob medida, com engenheiro responsável, projeto elétrico, ART e teste de comissionamento. A Token está no segundo grupo — e esta distinção é o que este artigo explora.

Os componentes de um quadro de comando: o que cada um faz

Entender o interior de um quadro de comando é entender como a proteção e o controle coexistem dentro do mesmo gabinete. Os componentes principais são:

Disjuntores termomagnéticos

A primeira linha de defesa: protegem contra sobrecorrentes (sobrecargas prolongadas + curtos-circuitos). O disjuntor principal protege o quadro como um todo; os disjuntores de ramal protegem cada acionamento individualmente. Dimensionamento incorreto — disjuntor subdimensionado ou superdimensionado — é a causa mais comum de falha de proteção em quadros de prateleira.

Contatores

São os “interruptores controláveis por sinal elétrico”: abrem e fecham o circuito de força do motor por comando da bobina (24 Vcc, 110 V ou 220 V). Acionados pela botoeira, pelo CLP ou por temporizadores. O contator não protege — ele comuta. Por isso trabalha sempre em conjunto com o relé de sobrecarga.

Relés de sobrecarga térmicos e eletrônicos

Protegem o motor contra sobrecarga térmica. O relé térmico usa uma lâmina bimetálica que curva com o calor gerado pela sobrecorrente; o relé eletrônico mede a corrente real e calcula o aquecimento do motor por modelo matemático — mais preciso e ajustável. Ambos disparam o contator quando a corrente ultrapassa o ajuste por tempo suficiente. A calibração do relé para a corrente nominal do motor (In) é crítica: muito alto = não protege; muito baixo = desliga desnecessariamente.

Botoeiras e sinalização

A interface homem-máquina mais básica: botões de liga (verde), desliga (preto/azul) e emergência (cogumelo vermelho/amarelo com trava). A NR-12 (cap. 12.6) exige dispositivo de parada de emergência de fácil acesso ao operador. A NR-10 (item 10.10.1) exige identificação e sinalização de painéis elétricos. Ambas as normas tornam as botoeiras e a sinalização itens de conformidade, não de conforto.

CLP — Controlador Lógico Programável

Quando o quadro de comando precisa executar lógica de processo — sequência de partida, intertravamento entre equipamentos, alarmes por sensor, temporizações — entra o CLP. Ele substitui dezenas de relés auxiliares e temporizadores por um programa editável. Em processos simples, um relé programável compacto basta; em plantas complexas, CLPs modulares com redes industriais (Profibus, Ethernet/IP, Modbus) integram o quadro ao SCADA da planta.

Bornes de conexão e barramento PE

Os bornes de conexão organizam as entradas e saídas de cabos, facilitando a manutenção e a identificação de circuitos. O barramento de aterramento (PE) é obrigatório: todos os componentes metálicos do quadro devem ser aterrados, e o barramento PE conecta o quadro ao sistema de aterramento da instalação — exigência da NR-10 (item 10.4.4) em conjunto com a NBR 5410.

Caixa vazia vs quadro montado e testado: por que o processo importa

A questão central na compra de um quadro de comando não é o preço da caixa metálica — é o que está por trás da montagem. Compare os dois caminhos:

Caixa de prateleira: o comprador escolhe um gabinete padrão, especifica componentes genéricos por catálogo, manda montar “a olho” ou pede um elétrico de manutenção para instalar. Não há projeto de engenharia, não há cálculo de curto-circuito para saber qual disjuntor aguenta a Icc do barramento, não há ensaio funcional antes de ligar. O resultado funciona na primeira energização — até o dia em que a carga varia, o curto acontece ou o auditor aparece.

Quadro fabricado sob medida: começa no levantamento de dados — potência dos motores, correntes de partida, ciclo de trabalho, automação desejada, grau IP do ambiente. O engenheiro faz o projeto elétrico (diagrama unifilar + esquema trifilar + lista de materiais), especifica cada componente pelo valor calculado, e depois de montado o quadro passa por ensaio funcional: verifica-se que cada acionamento responde ao comando, que as proteções disparam dentro da faixa correta, que o aterramento está íntegro. Só então é entregue, com ART e documentação.

A NBR IEC 61439 (norma de referência para conjuntos de manobra e controle de baixa tensão) estabelece os critérios de verificação de projeto e de ensaio de conjunto que diferenciam um painel certificado de um painel montado. A Token adota esses critérios como metodologia de fabricação, mesmo que a norma ainda não tenha ficha de cláusula verificada em nossa biblioteca interna — o que nos impede de cravar número de seção aqui, mas não de trabalhar conforme o espírito da norma.

Quando o quadro de comando exige ART — e o que muda com isso

Pelo artigo 1º da Lei Federal 6.496/1977, todo contrato de prestação de serviços de Engenharia deve ser objeto de Anotação de Responsabilidade Técnica perante o CREA. Um quadro de comando fabricado sob medida envolve projeto e execução de engenharia elétrica — logo, exige ART.

O que a ART muda na prática:

• Rastreabilidade: o documento registra quem projetou e quem executou. Em caso de acidente ou auditoria, há um responsável técnico identificado e formalmente habilitado.
• Respaldo jurídico: a empresa contratante tem um documento de engenharia que comprova que o painel foi dimensionado por profissional habilitado — não montado por alguém sem formação.
• Prontuário de instalações elétricas: estabelecimentos com carga instalada superior a 75 kW são obrigados, pela NR-10 (item 10.2.4, Portaria SEPRT 915/2019), a manter Prontuário de Instalações Elétricas. A ART do quadro é um dos documentos que compõe esse prontuário.
• Conformidade com a NR-12: máquinas e equipamentos controlados pelo quadro de comando se enquadram na NR-12 (Portaria SEPRT 916/2019, atualizada pela Portaria MTE 224/2024). O quadro de comando, como dispositivo de controle do equipamento, precisa atender ao item 12.3 (instalações e dispositivos elétricos) — e a documentação de engenharia é a forma de comprovar essa conformidade.

Em outras palavras: a ART não é só um papel para guardar em gaveta. É o que transforma uma caixa montada numa instalação de engenharia rastreável.

Como especificar um quadro de comando sob medida: o que passar para o engenheiro

Quanto mais completas as informações de partida, mais preciso o projeto e mais enxuta a proposta. Os dados mínimos para especificar um quadro de comando são:

• Lista de motores/cargas: potência (kW ou cv), tensão de alimentação (380 V, 440 V), número de fases, corrente nominal e tipo de partida (direta, estrela-triângulo, soft-starter, inversor).
• Ciclo de trabalho: quantas partidas por hora, carga contínua ou intermitente — afeta a escolha do contator e do relé de sobrecarga.
• Automação: manual (botoeira apenas), semiautomático (CLP com sensores simples) ou integrado ao SCADA (rede industrial, IHM).
• Ambiente: grau de proteção IP necessário (poeira, umidade, respingos), temperatura do ambiente, altitude.
• Tensão de controle: 24 Vcc (mais seguro, padrão atual) ou 110/220 V.
• Normas e exigências específicas: NR-12, certificação de equipamento, necessidade de redundância.

Com esses dados, o engenheiro calcula a corrente de curto-circuito presumida do barramento, seleciona os disjuntores pelo poder de interrupção (kA) adequado, dimensiona os contatores pela corrente nominal e categoria de utilização (AC-3, AC-4), e elabora o diagrama unifilar e trifilar do quadro.

O resultado final é entregue com: quadro montado e testado + projeto elétrico impresso + ART + manual de operação básico. Isso é o que separa uma solução de engenharia de um produto de prateleira.

Quadro de comando vs outros tipos de painel: quando cada um se aplica

É comum confundir quadro de comando com outros tipos de painéis elétricos. A distinção prática:

• QGBT (Quadro Geral de Baixa Tensão): recebe energia do transformador e distribui para os quadros de distribuição e de comando da instalação. É o “tronco” do sistema elétrico BT.
• QDC (Quadro de Distribuição de Circuitos): distribui circuitos para tomadas, iluminação, equipamentos fixos. Protege, mas não controla processos.
• Quadro de comando: controla acionamentos (motores, bombas, atuadores). Tem lógica de partida/parada, proteção de motor e interface do operador.
• CCM (Centro de Controle de Motores): é a versão modular e de alta densidade do quadro de comando — múltiplas gavetas independentes num único cubículo, cada gaveta acionando um motor. Usado quando há muitos motores a controlar de um único ponto.

Em muitas plantas industriais, o QGBT, o QDC e o quadro de comando são fabricados pelo mesmo fornecedor, no mesmo projeto, garantindo compatibilidade elétrica e documentação unificada. Esse é o modelo mais seguro: um engenheiro responsável pelo sistema completo, não peças avulsas de fabricantes diferentes sem integração de projeto.

O que a Token entrega na fabricação de quadros de comando

A Token Engenharia fabrica quadros de comando elétrico industrial sob medida para plantas industriais em todo o Brasil. O processo inclui:

1. Levantamento técnico: lista de cargas, ambiente, automação, normas aplicáveis.
2. Projeto elétrico: diagrama unifilar + trifilar + lista de materiais, assinado pelo engenheiro responsável.
3. Emissão de ART: Anotação de Responsabilidade Técnica no CREA, antes do início da montagem.

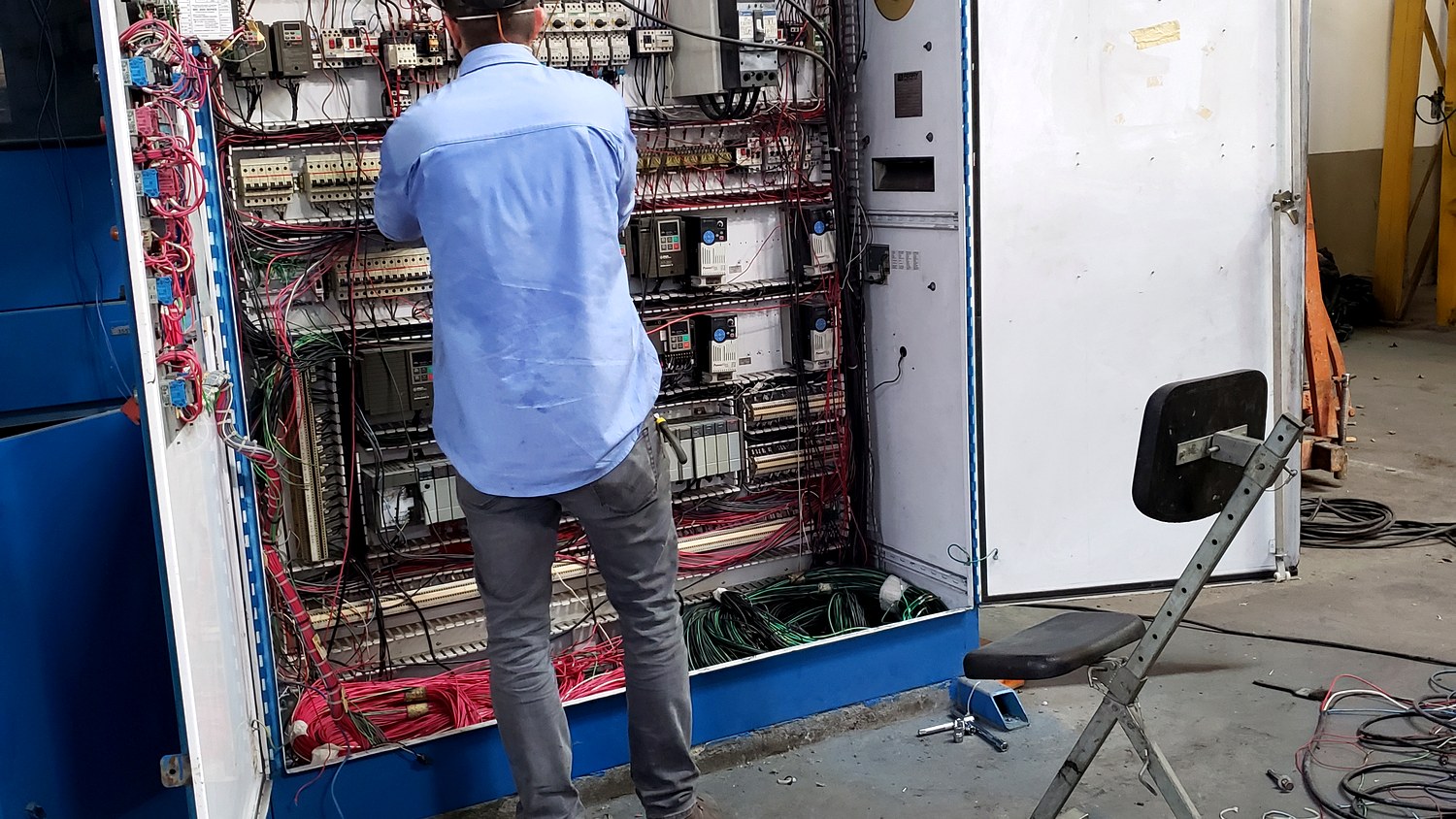

4. Fabricação e montagem: gabinete metálico com grau IP adequado, componentes especificados em projeto, fiação organizada e identificada.
5. Ensaio funcional: verificação de todas as funções (partida, parada, emergência, proteções) antes da entrega.
6. Entrega com documentação completa: quadro + projeto impresso + ART + as-built (se houver alteração na montagem).

O engenheiro responsável tem registro ativo no CREA e assina todas as ARTs emitidas — o que garante que cada quadro entregue tem um profissional juridicamente responsável pelo projeto e pela execução.

Se sua planta precisa de um quadro de comando novo, está renovando equipamentos ou quer adequar os painéis existentes à NR-12 e à NR-10, a Token pode ajudar com o projeto completo e a fabricação sob medida, atendendo todo o território nacional.
