QGBT — Quadro Geral de Baixa Tensão: o que é, dimensionamento e montagem

O que é o QGBT e sua função na planta

Depois que o transformador da subestação rebaixa a média tensão para a baixa tensão de utilização — tipicamente 380/220 V ou 220/127 V —, toda essa energia precisa de um ponto único onde seja recebida, protegida, medida e repartida. Esse ponto é o QGBT, o quadro geral de baixa tensão. Ele é o primeiro quadro depois da fonte e o tronco do qual partem todos os demais circuitos da instalação.

Tecnicamente, o QGBT é um conjunto de manobra e comando de baixa tensão — um painel que reúne, dentro de um invólucro metálico, o disjuntor geral de entrada, o barramento principal de distribuição, os disjuntores das saídas, a medição e os dispositivos de proteção. Em uma planta industrial, é dele que saem as alimentações para os centros de controle de motores, para os quadros de distribuição de luz e tomadas, para a climatização, para a iluminação e para os circuitos essenciais.

A função do QGBT vai além de distribuir. Ele protege cada circuito de saída contra sobrecarga e curto-circuito, secciona trechos da instalação para manutenção, mede grandezas elétricas (corrente, tensão, energia) e concentra a referência de aterramento e equipotencialização da baixa tensão. Por ser o ponto onde toda a corrente da planta passa, é também o lugar onde uma falha tem o maior potencial de dano — e, por isso, o que exige o dimensionamento e a montagem mais criteriosos da instalação.

Vale separar o QGBT dos quadros que vêm depois dele. O QDC (quadro de distribuição de circuitos) atende uma área ou um pavimento e recebe sua alimentação do QGBT; o CCM (centro de controle de motores) é especializado em partir e comandar motores. O QGBT é o quadro geral: o que está acima de todos eles na hierarquia da instalação.

Dimensionamento: corrente, Icc, barramento e aquecimento

Dimensionar um QGBT é responder a quatro perguntas encadeadas: quanta corrente ele conduz em regime, quanta corrente de falta ele precisa suportar por um instante, como o barramento sustenta esses dois esforços e quanto calor o conjunto dissipa sem se degradar. Errar qualquer uma delas compromete a segurança e a vida útil do painel.

1. Corrente nominal (regime permanente)

A corrente nominal é a corrente que o QGBT conduz continuamente sem ultrapassar os limites de temperatura. Ela parte da demanda da instalação — a potência efetivamente solicitada, já considerando fatores de demanda e de simultaneidade dos circuitos, e não a simples soma de todas as cargas. A partir da demanda e da tensão se obtém a corrente de projeto, que define a corrente nominal do disjuntor geral e do barramento principal. Dimensionar pela soma bruta encarece o painel; dimensionar por baixo o sobreaquece.

2. Corrente de curto-circuito presumida (Icc)

Tão importante quanto a corrente de regime é a corrente de curto-circuito presumida — a corrente que circularia em uma falta franca no barramento. Ela depende da potência do transformador, da sua impedância e da rede a montante. Dois valores governam o projeto: a corrente suportável de curta duração (o quanto o barramento aguenta por uma fração de segundo, o efeito térmico) e a corrente suportável de crista (o pico inicial, o esforço eletrodinâmico que tenta arrancar o barramento dos isoladores). Toda a estrutura — barras, suportes, espaçamentos — e a capacidade de interrupção dos disjuntores precisam ser coerentes com a Icc do ponto. Um disjuntor com capacidade de interrupção inferior à corrente de falta presumida pode simplesmente não conseguir extinguir o arco.

3. Barramento

O barramento é a espinha de cobre (ou alumínio) que conduz a corrente principal e da qual derivam as saídas. Seu dimensionamento atende simultaneamente à corrente nominal (seção suficiente para conduzir sem aquecer demais) e ao curto-circuito (resistência mecânica e fixação para suportar o esforço de crista). A seção, o número de barras por fase, o material e o espaçamento entre apoios são definidos em conjunto — e a temperatura de trabalho das barras entra diretamente na conta do aquecimento do quadro.

4. Aquecimento (elevação de temperatura)

Todo componente que conduz corrente dissipa calor. A soma dessas perdas dentro de um invólucro fechado eleva a temperatura interna — e o calor é o principal inimigo da vida útil de um painel: degrada isolações, oxida contatos e desarma proteções térmicas indevidamente. O dimensionamento térmico equilibra a potência dissipada com a capacidade de troca de calor do invólucro (superfície, ventilação natural ou forçada). É por isso que um quadro com grau de proteção alto, mais vedado, muitas vezes precisa de seção de barramento maior ou de ventilação auxiliar para a mesma corrente. A IEC/ABNT NBR 61439 trata essa verificação como o limite de elevação de temperatura do conjunto.

Componentes: disjuntor geral, barramento, medição e proteção

Um QGBT bem projetado é a soma de poucos blocos funcionais bem escolhidos. Entender o papel de cada um é o que permite ler um projeto, conferir uma proposta e cobrar conformidade na execução.

Disjuntor geral de entrada

É o dispositivo que recebe toda a corrente da instalação e protege o barramento principal. Em QGBTs maiores costuma ser um disjuntor aberto (de grande porte) ou de caixa moldada, com unidade de proteção ajustável. Sua função dupla: proteger contra sobrecarga e curto-circuito e permitir seccionar toda a instalação para manutenção. Sua capacidade de interrupção tem de ser igual ou superior à corrente de curto-circuito presumida no ponto.

Barramento principal

A espinha condutora do quadro, já descrita no dimensionamento. Recebe a corrente do disjuntor geral e a distribui para as saídas. É o componente que mais sofre tanto com a corrente de regime (calor) quanto com a corrente de falta (esforço mecânico), e por isso seu dimensionamento e sua fixação são críticos.

Medição e supervisão

O QGBT concentra a medição das grandezas elétricas da planta: corrente e tensão por fase, fator de potência, energia consumida e, cada vez mais, parâmetros de qualidade de energia. Os transformadores de corrente (TCs) e os medidores/multimedidores permitem supervisionar a carga, faturar energia, embasar a correção de fator de potência e detectar desequilíbrios antes que virem problema.

Proteção das saídas

Cada circuito que parte do QGBT tem sua própria proteção — disjuntores de caixa moldada ou em caixa aberta — dimensionados para a corrente daquele circuito e coordenados com o disjuntor geral. A coordenação (seletividade) garante que, em uma falta, atue primeiro a proteção mais próxima do defeito, e não o disjuntor geral — preservando o resto da instalação em operação. Conforme a necessidade, somam-se dispositivos de proteção contra surtos (DPS) e proteção diferencial-residual (DR) nos circuitos que a exigem.

Os blocos funcionais, em resumo

De forma resumida, o QGBT se organiza em três grandes blocos — da entrada da alimentação até a partida dos circuitos, sempre referenciado ao aterramento comum:

Montagem, grau de proteção (IP) e formas de segregação (Form 1-4)

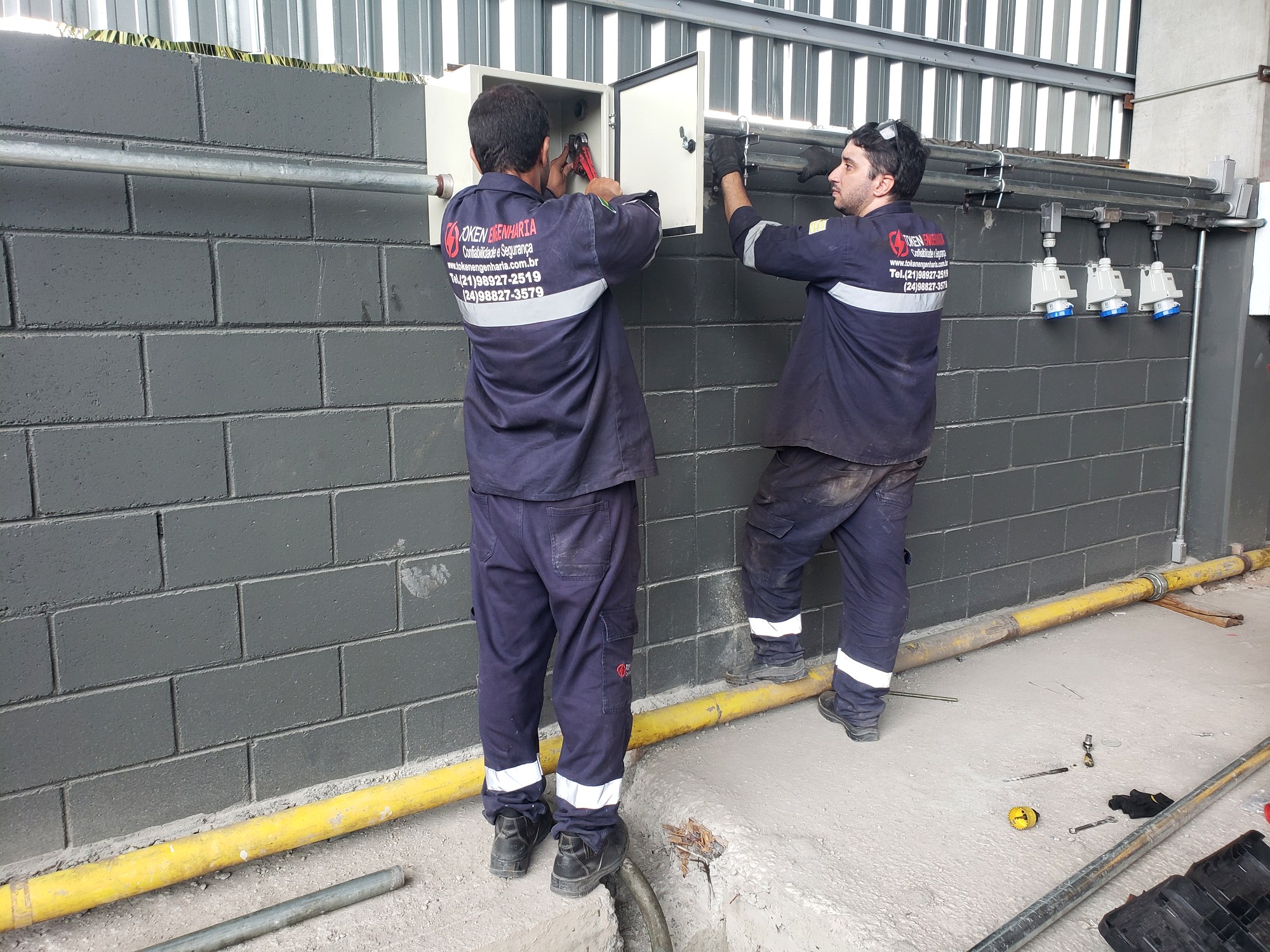

Projetado o QGBT, a montagem transforma o desenho em painel. É na montagem que se define quão protegido contra o ambiente o quadro será (grau de proteção IP) e quão separados internamente ficam seus compartimentos (formas de segregação) — duas decisões que impactam diretamente a segurança da operação e da manutenção.

Grau de proteção (IP)

O grau de proteção IP expressa o quanto o invólucro protege as partes internas contra a entrada de objetos sólidos/poeira (primeiro dígito) e de água (segundo dígito). Um QGBT em sala elétrica limpa e climatizada pode ter um IP menor; um quadro exposto a poeira, jatos d’água ou ambiente agressivo exige IP mais alto. Há um equilíbrio a respeitar: quanto mais vedado o invólucro, menos ele troca calor com o ambiente — o que reconduz à verificação de elevação de temperatura do dimensionamento.

Formas de segregação (Form 1 a 4)

As formas de segregação descrevem o nível de separação interna do quadro — o quanto o barramento, as unidades funcionais e seus terminais ficam isolados uns dos outros por barreiras ou anteparos. A IEC/ABNT NBR 61439 organiza isso da Form 1 (sem separação interna) à Form 4 (separação máxima). Quanto maior a forma, mais segura é a manutenção com partes vizinhas energizadas e menor a chance de uma falha em um circuito se propagar para os demais — em troca de mais espaço, mais material e maior custo.

Ensaios (IEC 61439) e identificação

Um QGBT não é confiável porque parece bem feito — é confiável porque foi comprovado. A norma de referência dos conjuntos de manobra e comando de baixa tensão é a IEC 61439, adotada no Brasil como ABNT NBR IEC 61439. Diferente da lógica antiga (da IEC 60439, baseada em “ensaio de tipo”), a 61439 organiza a comprovação em dois pilares: a verificação de projeto e as verificações individuais (de rotina).

Verificação de projeto

É a comprovação de que o tipo de conjunto atende aos requisitos — feita pelo fabricante do conjunto por ensaio, por cálculo/regras de projeto ou por comparação com um arranjo já verificado. Cobre aspectos como elevação de temperatura, suportabilidade ao curto-circuito, propriedades dielétricas, grau de proteção e distâncias de isolamento e escoamento. É o que dá lastro às características declaradas do QGBT.

Verificações individuais (de rotina)

São feitas em cada conjunto produzido, antes de sair de fábrica, para flagrar falhas de fabricação. Incluem inspeção da montagem e da fiação, verificações de funcionamento e ensaios elétricos como o dielétrico (tensão aplicada) e a continuidade do circuito de proteção (aterramento). É a etapa que separa um painel pronto de um painel simplesmente montado.

Identificação

Um QGBT só é operável e mantém-se seguro se estiver identificado. Isso inclui o diagrama unifilar afixado no quadro, a etiquetagem de cada disjuntor e circuito, a sinalização de advertência e de risco elétrico, a placa de características do conjunto (tensão, corrente nominal, suportabilidade ao curto-circuito, grau de proteção) e a identificação dos cabos circuito a circuito. Sem isso, qualquer intervenção futura vira adivinhação — e adivinhação, em baixa tensão, custa caro.

Na prática, o caminho de um QGBT vai do dimensionamento à energização em quatro etapas encadeadas, todas sob responsabilidade técnica formal:

Manutenção e termografia preditiva

O QGBT não termina na energização. Por ser o ponto onde toda a corrente da planta passa, é onde uma conexão frouxa, um contato oxidado ou um circuito sobrecarregado têm o maior potencial de causar uma parada geral — ou um incêndio. A manutenção do QGBT é, antes de tudo, preventiva e preditiva: agir antes da falha, não depois.

A manutenção preventiva envolve reaperto de conexões com torque adequado, limpeza interna, inspeção de barramentos e isoladores, verificação de aquecimento e ensaios de isolação. Cada intervenção é feita com o quadro desenergizado, bloqueado e sinalizado, seguindo os procedimentos de segurança em eletricidade — e por profissional habilitado. Quando o painel precisa ser inspecionado energizado, entra em jogo o risco de arco elétrico: o estudo de energia incidente é o que define a etiqueta e o EPI dessa intervenção.

Termografia: enxergar o calor antes da falha

A termografia é a principal ferramenta preditiva do QGBT. Com uma câmera termográfica, mede-se a temperatura dos pontos de contato — bornes, conexões de barramento, terminais de disjuntor — com o quadro em operação e sob carga, sem desligar a planta. Um ponto quente revela, antes que vire defeito, uma conexão frouxa, um aperto irregular, um desequilíbrio de fases ou um circuito sobrecarregado. Comparando fases e circuitos semelhantes, o termografista distingue o aquecimento normal de carga do aquecimento anômalo de defeito.

A força da termografia preditiva é o tempo: ela transforma uma falha catastrófica e imprevista em um reparo programado, feito na próxima parada, com peça à mão e sem perda de produção. Em um QGBT — onde a falha não para uma máquina, mas a planta inteira — esse ganho é decisivo. Por isso a inspeção termográfica periódica do QGBT é parte do plano de manutenção de qualquer instalação que leve confiabilidade a sério.

Projeto, fabricação e montagem do QGBT com a Token

Um QGBT é uma instalação de baixa tensão de alta responsabilidade: concentra toda a corrente da planta e responde por sua proteção. Por isso não se executa sem engenharia formal — dimensionamento com ART, fabricação verificada conforme a NBR IEC 61439 e montagem criteriosa. A Token Engenharia entrega o ciclo completo: do estudo de carga e do dimensionamento (corrente, Icc, barramento e térmico), passando pela montagem de painel elétrico (QGBT) com grau de proteção e forma de segregação adequados, até o comissionamento, a identificação e o plano de manutenção com termografia preditiva.

Tudo sob responsabilidade técnica formal, com registro e rastreabilidade — porque, em um quadro geral, confiabilidade não é detalhe: é a diferença entre uma planta que opera e uma planta parada. A atuação é nacional, com equipe própria.

Perguntas frequentes sobre QGBT

O que é um QGBT?

QGBT é o Quadro Geral de Baixa Tensão: o conjunto de manobra e comando que recebe a energia em baixa tensão — vinda do transformador da subestação ou da entrada da concessionária — e a distribui, protegida e medida, para os quadros e cargas da planta. É o primeiro quadro depois da fonte: concentra o disjuntor geral, o barramento principal e a proteção dos circuitos de saída. Como instalação responde à ABNT NBR 5410; como conjunto montado, à IEC/ABNT NBR 61439.

Qual a diferença entre QGBT e CCM?

O QGBT é o quadro geral de distribuição: recebe a alimentação principal e a reparte entre os circuitos da planta. O CCM (Centro de Controle de Motores) é especializado em partir, proteger e comandar motores — reúne contatores, relés de sobrecarga e partidas (direta, estrela-triângulo, soft-starter, inversor). Em resumo: o QGBT distribui energia, o CCM comanda motores — e o CCM costuma ser alimentado a partir do QGBT.

O que são as formas de segregação de painel?

São os níveis de separação interna do quadro, da Form 1 à Form 4, definidos pela IEC/ABNT NBR 61439. A Form 1 não tem separação interna; a Form 2 separa o barramento das unidades funcionais; a Form 3 separa também as unidades funcionais entre si; e a Form 4 separa, além disso, os terminais de cada unidade. Quanto maior a forma, mais segura é a manutenção com o quadro energizado e menor o risco de uma falha se propagar — em troca de mais espaço e custo.

O que diz a IEC 61439?

A IEC 61439 (no Brasil, ABNT NBR IEC 61439) é a norma dos conjuntos de manobra e comando de baixa tensão — o painel montado, não apenas os componentes avulsos. Ela define as características de desempenho (corrente nominal, suportabilidade ao curto-circuito, elevação de temperatura, grau de proteção e formas de segregação) e organiza a comprovação em verificação de projeto e verificações individuais de rotina, substituindo a antiga lógica de ensaio de tipo da IEC 60439.
