CCM — Centro de Controle de Motores: função, montagem e manutenção

O que é um CCM e onde se aplica

Em qualquer planta com muitos motores — bombas, ventiladores, compressores, esteiras, misturadores — alguém precisa partir, proteger e comandar cada um deles. Fazer isso de forma dispersa, com uma partida solta perto de cada motor, vira um pesadelo de operação e de manutenção. O Centro de Controle de Motores resolve esse problema concentrando todas essas funções em um único conjunto de painéis, organizado e padronizado.

Tecnicamente, o CCM é um conjunto de manobra e controle de baixa tensão: um gabinete (ou fila de gabinetes) dividido em colunas, e cada coluna subdividida em gavetas ou módulos. Em cada gaveta mora a partida completa de um motor — o dispositivo de proteção, o dispositivo de manobra e o de comando. Tudo é alimentado por um barramento comum que percorre o CCM e distribui a energia para as gavetas. Por reunir partes vivas, barramento e componentes em um invólucro, o CCM é tratado pela engenharia como um conjunto normalizado, não como um amontoado de peças.

É aí que entra a ABNT NBR IEC 61439, a família de normas de conjuntos de manobra e controle de baixa tensão. Ela define como o conjunto deve ser projetado, construído e ensaiado — incluindo os ensaios de verificação do projeto e os de rotina de cada unidade fabricada. Os circuitos internos — seções de condutor, proteções, coordenação — seguem a NBR 5410, a norma de instalações elétricas de baixa tensão. O CCM, portanto, não é improviso: é projeto.

Onde ele aparece? Sempre que a quantidade e a importância dos motores justificam centralizar o controle:

• Indústria de processo: química, alimentos e bebidas, papel e celulose, saneamento — muitas bombas e agitadores operando juntos.
• Utilidades e casa de máquinas: estações de bombeamento, casas de bomba de incêndio, centrais de água gelada, sistemas de ar comprimido.
• Linhas de produção: esteiras, transportadores, exaustão e ventilação industrial com dezenas de acionamentos.
• Edifícios e infraestrutura de grande porte: shoppings, hospitais e data centers, onde a climatização e o bombeamento concentram cargas de motor.

Gavetas e colunas: partida direta, reversora, soft-starter e inversor

A inteligência do CCM está na gaveta. Cada motor recebe a partida adequada ao seu serviço, e várias soluções diferentes convivem no mesmo centro — uma bomba simples ao lado de um ventilador com controle de velocidade. Conhecer os quatro tipos de partida mais comuns é o que evita pedir a gaveta errada para a aplicação.

Partida direta (DOL)

A mais simples: o contator liga o motor diretamente à rede, à tensão plena. A gaveta típica reúne disjuntor-motor (ou fusível + seccionadora), contator e relé de sobrecarga. É barata e robusta, mas o motor parte com corrente de várias vezes a nominal e com torque pleno — adequada a cargas pequenas ou que aguentam o tranco.

Partida reversora

Quando o motor precisa girar nos dois sentidos (uma esteira que avança e recua, uma comporta, um portão), a gaveta ganha dois contatores intertravados entre si: eletricamente e, em geral, também mecanicamente, para que nunca fechem ao mesmo tempo e causem curto. O intertravamento é parte essencial dessa solução.

Partida com soft-starter (chave de partida suave)

O soft-starter é um dispositivo eletrônico que eleva a tensão gradualmente na partida, reduzindo a corrente de pico e os esforços mecânicos. É indicado para bombas e ventiladores de médio e grande porte, onde a partida direta provocaria golpes de aríete ou quedas de tensão na instalação. Costuma incluir bypass para retirar o eletrônico de operação depois que o motor atinge o regime.

Partida com inversor de frequência (VFD)

O inversor controla velocidade e torque variando a frequência e a tensão. Além de partir suavemente, ele permite ajustar a rotação do motor ao processo — o que, em bombas e ventiladores, economiza energia de forma expressiva. Em compensação, é a gaveta mais complexa: gera calor, exige ventilação dedicada e cuidados com harmônicos e compatibilidade eletromagnética. Por isso muitas vezes ocupa uma coluna própria, com a dissipação térmica devidamente dimensionada.

Veja, lado a lado, quando cada tipo de partida faz sentido:

Dimensionamento e coordenação de proteção

Um CCM não se dimensiona pela soma simples dos motores. Dois conceitos comandam o projeto: a capacidade do barramento e a coordenação das proteções. Errar qualquer um deles transforma o centro em um ponto frágil da planta.

O barramento principal precisa suportar a corrente de operação do conjunto e, sobretudo, a corrente de curto-circuito presumida no ponto de instalação. Esse valor vem do estudo de curto da instalação e define a robustez mecânica e térmica do barramento e a capacidade de interrupção (kA) dos dispositivos. Aqui entra a tensão suportável e a verificação de suportabilidade ao curto previstas para o conjunto na ABNT NBR IEC 61439.. Não se soma a potência de todos os motores como se todos partissem juntos: aplica-se um fator de demanda realista, segundo o regime de operação da planta.

Coordenação e seletividade

Cada gaveta tem a sua proteção (disjuntor-motor ou fusível + relé de sobrecarga), e essa proteção precisa conversar com a do barramento e com a do QGBT a montante. O objetivo é a seletividade: diante de uma falta em um motor, só a proteção daquela gaveta deve atuar, mantendo o restante do CCM energizado. A coordenação é estudada com as curvas tempo-corrente dos dispositivos, garantindo que o de jusante abra antes do de montante.

Proteção do motor

O motor em si é protegido em três frentes: contra curto-circuito (disjuntor ou fusível), contra sobrecarga (relé térmico ou eletrônico, ajustado à corrente nominal) e, conforme a criticidade, contra falta de fase, sub/sobretensão e travamento de rotor (relés de proteção dedicados). O dimensionamento dos condutores e das proteções de cada circuito segue a NBR 5410 — seção mínima, queda de tensão e capacidade de condução de corrente — para que o conjunto seja coerente do barramento à ponta do motor.

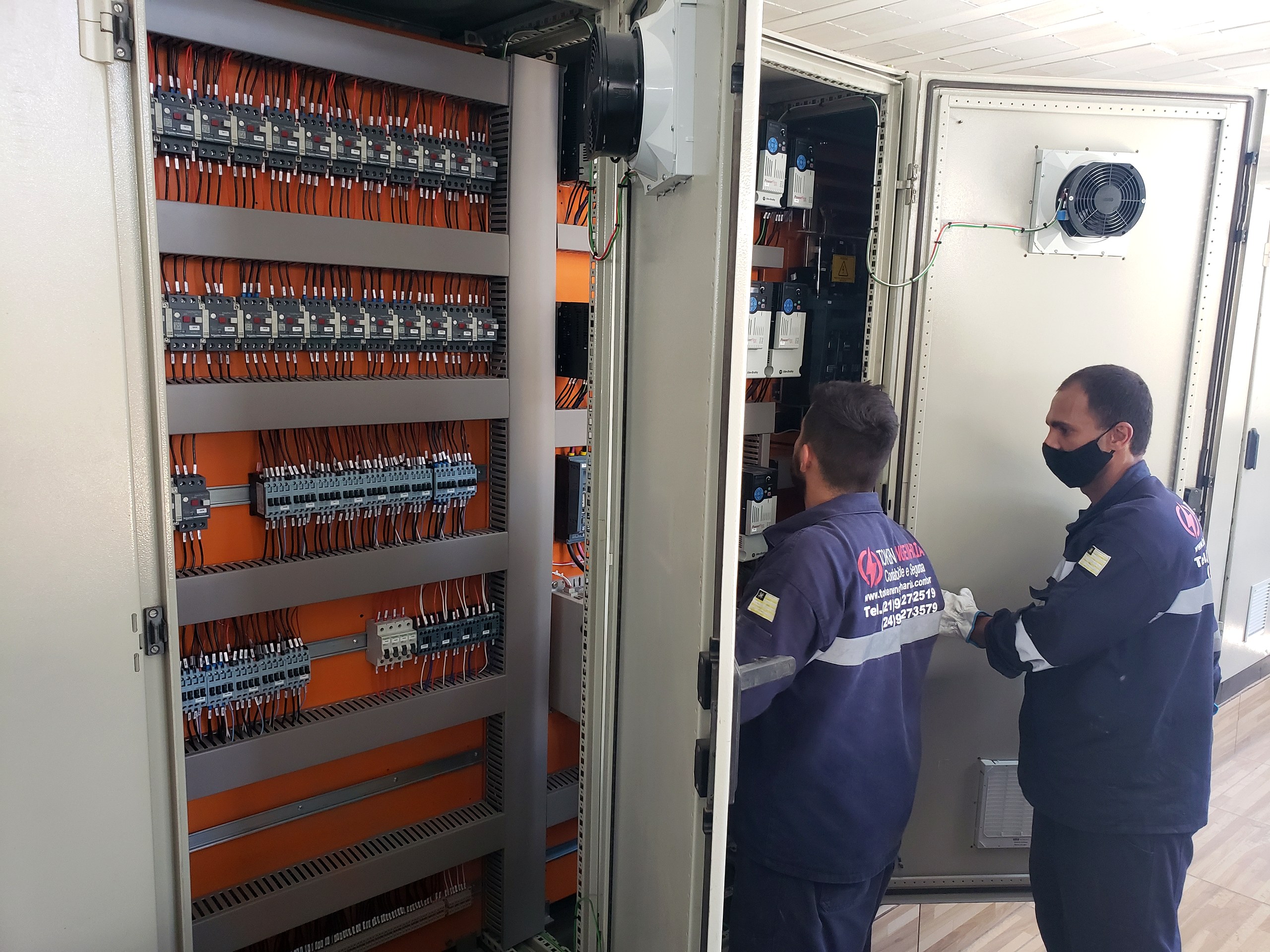

Montagem, intertravamento e segurança (NR-12)

Montar um CCM é transformar projeto em conjunto confiável. A execução segue uma sequência disciplinada — e cada etapa tem implicação direta na segurança de quem vai operar e manter o centro depois.

O intertravamento é o coração da segurança do CCM e aparece em vários níveis:

• Intertravamento de gaveta: a porta da gaveta não abre com o circuito energizado, e a gaveta só é inserida ou extraída na posição correta (com os contatos de potência desconectados antes dos de comando). Isso evita arco e contato acidental durante a manobra.
• Intertravamento elétrico e mecânico de contatores em partidas reversoras, para que os dois sentidos nunca fechem juntos.
• Intertravamento de processo: condições de comando que impedem partir o motor fora de uma sequência segura (por exemplo, só ligar a bomba com a válvula na posição certa).

É aqui que entra a NR-12, a norma de segurança no trabalho em máquinas e equipamentos. Quando o CCM comanda máquinas com partes móveis, os dispositivos de comando, as paradas de emergência e os intertravamentos de segurança precisam atender aos requisitos da norma — incluindo o conceito de funções de segurança e a sua categoria/desempenho. A parada de emergência, em particular, deve atuar de forma independente e levar o acionamento a uma condição segura. E toda intervenção de montagem e energização respeita a NR-10: profissional habilitado, desenergização, bloqueio e EPI adequado.

Comunicação e automação (rede e IHM)

O CCM moderno deixou de ser apenas um painel de força para virar também um ponto de dados. Soft-starters, inversores e relés de proteção eletrônicos trazem inteligência embarcada — e, ligados em rede, transformam o centro em parte do sistema de automação da planta.

Na prática, isso aparece de três formas:

• Rede industrial: os dispositivos das gavetas se comunicam com o CLP (controlador lógico programável) por protocolos industriais — como Modbus, PROFIBUS, PROFINET ou EtherNet/IP — levando comando e trazendo status, corrente e alarmes de cada motor. Isso reduz drasticamente a fiação de comando ponto a ponto.
• IHM (Interface Homem-Máquina): uma tela local ou remota mostra o estado de cada saída — ligado/desligado, corrente, falha — e permite operar e diagnosticar sem abrir o painel. Menos porta aberta significa menos exposição e mais segurança.
• Supervisório (SCADA): a planta enxerga todos os motores em um só lugar, registra histórico e dispara alarmes, integrando o CCM à operação e à manutenção.

Esse “CCM inteligente” antecipa problemas: um relé eletrônico que reporta corrente crescente, um inversor que acusa falha de ventilação ou um histórico de partidas frequentes são sinais que a manutenção lê antes da quebra. A automação, portanto, não é luxo — é a ponte natural entre o CCM e a manutenção preditiva.

Manutenção e termografia

O CCM concentra dezenas de partidas, conexões e contatos que aquecem com a corrente e se desgastam com as manobras. Por isso a manutenção do centro combina duas frentes que se completam: a preventiva (no tempo, com o painel desligado) e a preditiva (monitorando a condição com o painel em operação).

O link interno de tudo isso é a própria engenharia de painel elétrico industrial, que projeta, monta e mantém o CCM como um conjunto — do barramento à última gaveta.

Manutenção preventiva

Periodicamente, com o CCM desenergizado, bloqueado e aterrado (NR-10), a equipe faz: reaperto das conexões de potência (que afrouxam com os ciclos térmicos), limpeza e remoção de poeira condutiva, verificação dos contatores (desgaste dos contatos), ajuste e teste dos relés de sobrecarga, ensaio de isolação e teste dos intertravamentos e da parada de emergência. As partes móveis e os dispositivos de segurança são conferidos à luz da NR-12.

Manutenção preditiva e termografia

A termografia é a ferramenta preditiva número um do CCM. Com uma câmera termográfica e o painel em operação, o técnico enxerga os pontos quentes — uma conexão frouxa, um contator gasto, um borne sobrecarregado aparecem como manchas de temperatura muito acima da vizinhança. Como a medição é feita à distância e sem desligar, ela flagra a falha em formação sem parar a produção. A análise dessas imagens, comparada a critérios de severidade, prioriza o que reapertar ou trocar na próxima parada. Some-se a isso a leitura dos dados de rede (corrente, falhas, histórico de partidas) e a manutenção do CCM deixa de ser reativa: ela age antes da parada não programada.

Vale o princípio que vale para toda a engenharia elétrica da planta: uma falha em um motor para uma máquina; uma falha no barramento ou em uma coluna do CCM pode parar uma linha inteira. É por isso que projeto, montagem e manutenção do centro andam juntos, sempre sob responsabilidade técnica formal, com ART e registro.

Do projeto à operação: o caminho de um CCM

O centro nasce de um estudo de cargas e termina em um plano de manutenção. Em quatro frentes encadeadas, todas sob responsabilidade técnica:

Perguntas frequentes sobre CCM

O que é um CCM?

CCM é a sigla de Centro de Controle de Motores: um conjunto de painéis de baixa tensão que reúne, de forma organizada e padronizada, o comando, a proteção e o seccionamento de vários motores de uma mesma planta. Em vez de espalhar partidas pela instalação, o CCM concentra todas as saídas de motor em colunas e gavetas — o que facilita operação, manutenção e expansão. Ele é projetado e ensaiado como conjunto de manobra sob a ABNT NBR IEC 61439, com os circuitos conforme a NBR 5410.

Qual a diferença entre CCM e QGBT?

O QGBT (Quadro Geral de Baixa Tensão) é o ponto onde a energia chega e é distribuída para os grandes circuitos da instalação — inclusive a alimentação do próprio CCM. O CCM é o painel especializado em partir, proteger e comandar motores: cada motor tem a sua gaveta com disjuntor/fusível, contator e relé de sobrecarga. Em resumo, o QGBT distribui a energia geral e o CCM controla as cargas de motor. Os dois são conjuntos de manobra de baixa tensão (NBR IEC 61439), com funções distintas.

O que é uma gaveta extraível de CCM?

A gaveta extraível é uma unidade funcional removível: todo o conjunto de partida de um motor (disjuntor ou fusível, contator e relé de sobrecarga) fica montado em uma gaveta que se encaixa na coluna do CCM por contatos de potência e de comando. Em caso de defeito, a gaveta é destravada, sacada e substituída por uma reserva, restabelecendo o motor em minutos sem desligar o restante do CCM. É uma das formas construtivas previstas para os conjuntos da NBR IEC 61439 e exige procedimento seguro de inserção e extração.

CCM precisa de manutenção preditiva?

Sim. O CCM concentra dezenas de partidas, conexões e contatos que aquecem e se desgastam, por isso a manutenção preditiva é altamente recomendável. A termografia localiza pontos quentes em conexões e contatores com o painel em operação, e a análise dessas medições orienta reapertos, limpeza e troca de componentes antes da falha. Some-se a isso a manutenção preventiva periódica — reaperto, ensaio de isolação, verificação de relés e intertravamentos — sempre com o circuito desenergizado e bloqueado conforme a NR-10, e respeitando a NR-12 nas partes móveis.
