Montagem e ligação de motores elétricos industriais

Praticamente toda planta industrial gira em torno de motores elétricos. Eles acionam bombas, ventiladores, exaustores, compressores, esteiras, misturadores e centrífugas — e, segundo o Procel/Eletrobras, os sistemas motrizes respondem por cerca de 62% do consumo de eletricidade da indústria brasileira. Por isso, montar e ligar um motor de forma correta não é detalhe: é o que determina se a máquina vai partir sem queimar, operar fria e durar anos, ou se vai virar parada de produção e risco de acidente.

Este guia percorre o caminho completo, na ordem em que ele acontece em campo: dos tipos de motor usados na indústria aos métodos de partida, passando pelo alinhamento, acoplamento e aterramento, pelo comando e proteção no CCM, pela energização, sentido de rotação e medição, e terminando nas boas práticas de segurança. Não é um curso de bobinamento — é a engenharia de montagem que faz o motor entrar em operação com segurança.

Tipos de motores na indústria (indução, alto rendimento)

O motor que move a indústria, em mais de nove de cada dez casos, é o motor de indução trifásico com rotor em gaiola de esquilo. Ele é robusto, barato, tem poucas partes que desgastam (não tem escovas) e aceita ambiente pesado. É o “cavalo de carga” das plantas: aciona praticamente tudo que gira em rotação razoavelmente constante.

Apesar de a indução dominar, vale conhecer a família para montar e ligar cada um do jeito certo, porque o método de ligação e o acionamento mudam conforme o tipo:

• Indução trifásico (gaiola de esquilo): o padrão industrial. Liga-se direto à rede trifásica; a velocidade depende da frequência e do número de polos. É o foco da maior parte das montagens.
• Indução de rotor bobinado: permite inserir resistência no rotor para arrancar com conjugado alto e corrente menor; menos comum hoje, já que o inversor resolve o mesmo problema.
• Síncrono: gira na velocidade exata do campo (sincronismo), usado em grandes potências e onde se quer corrigir fator de potência; exige excitação e partida especiais.
• Motofreio e motores com freio: motor de indução com freio eletromagnético acoplado, para paradas rápidas e seguras (pontes rolantes, elevadores de carga, portões industriais).

Motor de alto rendimento (linha IR)

Um ponto que pesa cada vez mais na escolha é o rendimento. Como o motor fica ligado milhares de horas por ano, alguns pontos percentuais de eficiência viram muito dinheiro em conta de luz. Por isso a regulamentação brasileira foi elevando o nível mínimo de rendimento dos motores comercializados — as linhas costumam ser classificadas por classe de rendimento (a família “IR”, de rendimento crescente). Na prática, o motor de alto rendimento custa um pouco mais na compra e devolve esse valor em economia de energia ao longo da vida útil, além de operar mais frio.

Na hora de montar, o tipo de motor define três coisas: como ele se fixa (pé, flange ou face), como ele se liga (esquema de bornes) e como ele parte (método de partida). É o que veremos a seguir.

O que conferir no motor antes de montar

Antes de qualquer ligação, a placa de identificação (a “plaqueta” do motor) é lida e conferida contra o projeto. Três famílias de dados resumem o que precisa bater:

Ligação: estrela-triângulo, partida direta, soft-starter e inversor

O ponto mais crítico da ligação de um motor de indução é a partida. No instante em que o motor arranca, ele puxa uma corrente muito maior que a nominal — tipicamente várias vezes a corrente de regime. Essa corrente de partida derruba a tensão da instalação, estressa os contatos e dá um “tranco” mecânico na carga. Escolher o método de partida é justamente domar esse instante. Os quatro métodos mais usados na indústria são:

Partida direta (DOL)

O motor recebe a tensão plena de uma vez, através de um contator. É o método mais simples e barato — um contator, um relé de sobrecarga e um disjuntor resolvem. Em compensação, a corrente de partida é a máxima, o que limita seu uso a motores menores ou a redes que aguentam o pico. É a partida do “liga e parte”.

Partida estrela-triângulo

Aqui o motor arranca ligado em estrela (as bobinas recebem tensão reduzida, e a corrente e o conjugado de partida caem para cerca de um terço) e, depois de acelerar, um temporizador comuta a ligação para triângulo, na tensão plena de operação. É uma forma clássica e econômica de reduzir a corrente de partida, mas tem dois requisitos: o motor precisa ter as seis pontas de bobina acessíveis na caixa de ligação, e a carga precisa aceitar partir com conjugado reduzido (bombas e ventiladores, por exemplo).

Soft-starter (partida suave)

O soft-starter é um dispositivo eletrônico que eleva a tensão do motor de forma gradual, em rampa, no arranque — e a reduz na parada. O resultado é uma partida realmente suave, sem o solavanco mecânico da estrela-triângulo, com corrente de partida controlada. É ideal para bombas (evita golpe de aríete), ventiladores e correias, quando a velocidade final é fixa. Após a partida, muitos modelos fecham um contator de by-pass para não dissiparem calor à toa.

Inversor de frequência (VFD)

O inversor — ou variador de velocidade — vai além de partir suave: ele controla a velocidade do motor o tempo todo, variando a frequência da tensão aplicada. Isso permite ajustar a rotação ao processo, economizar muita energia em cargas variáveis (uma bomba a meia vazão consome bem menos), e impor rampas de aceleração e desaceleração programadas. É a opção mais completa — e também a que exige mais cuidado de montagem (cabo blindado, aterramento caprichado e atenção à interferência).

Alinhamento, acoplamento e aterramento do motor

Antes de energizar, o motor precisa estar bem casado com a carga — mecanicamente — e bem referenciado à terra — eletricamente. Essas três etapas (alinhar, acoplar, aterrar) são onde a montagem ganha ou perde confiabilidade.

Alinhamento

Alinhar é garantir que o eixo do motor e o eixo da máquina acionada estejam na mesma linha de centro, sem desvio angular nem paralelo. Um desalinhamento que parece pequeno a olho nu gera vibração, sobrecarga nos rolamentos e desgaste prematuro do acoplamento. O alinhamento de precisão é feito com relógio comparador ou, hoje, com alinhador a laser, sempre com a base já nivelada e os chumbadores apertados. É uma das maiores causas de falha precoce de motor — e uma das mais baratas de evitar.

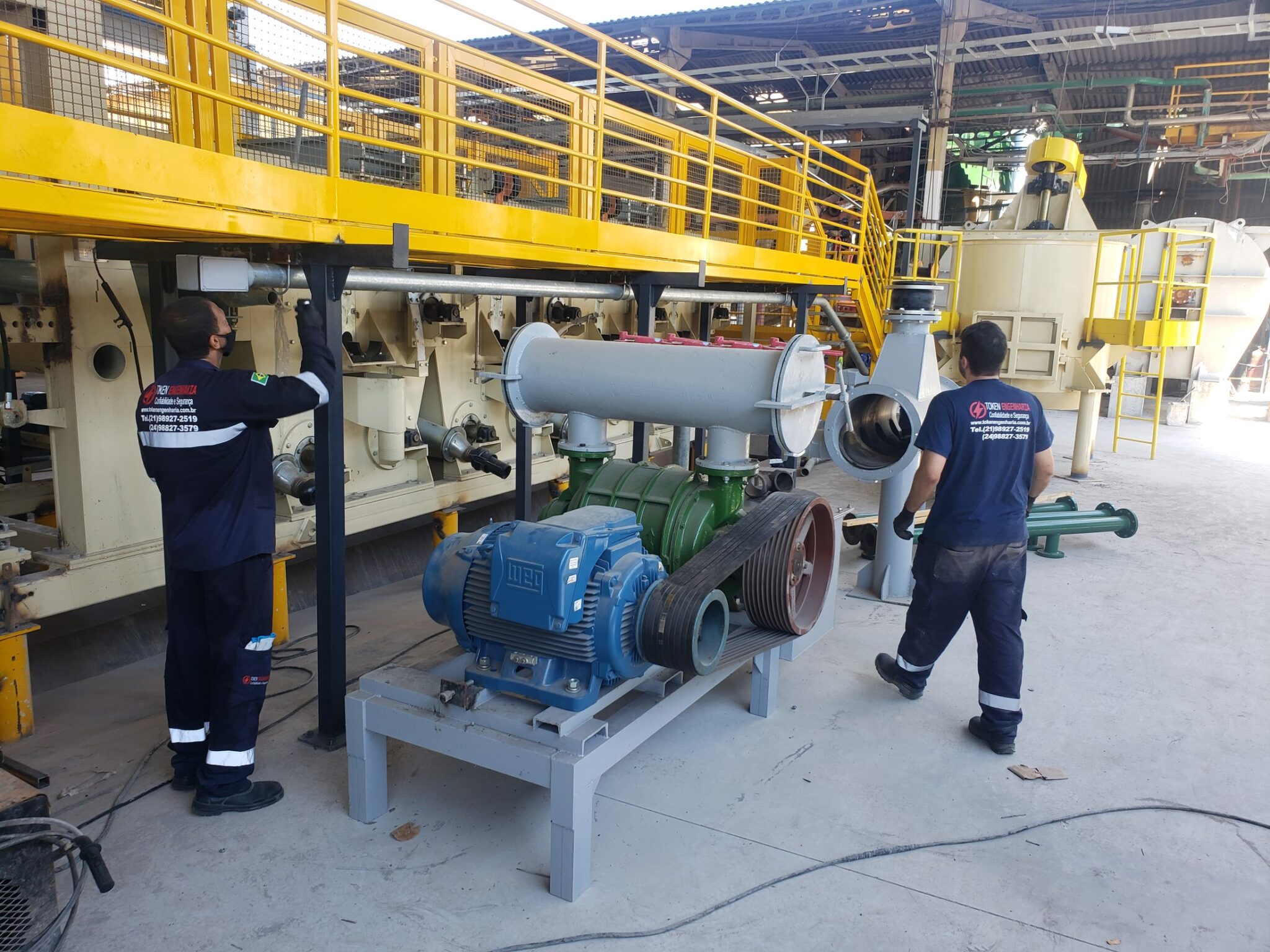

Acoplamento

O acoplamento liga o eixo do motor ao da carga. Pode ser direto (luva elástica, grade, engrenagem), por correias e polias, ou por redução (redutor). Cada tipo tem sua tolerância de alinhamento e sua forma de montagem. O acoplamento elástico, por exemplo, absorve pequenos desvios e choques, mas não substitui um bom alinhamento. A chaveta e o aperto correto do cubo no eixo evitam folga e batida.

Aterramento

O aterramento de proteção conecta a carcaça metálica do motor ao condutor de terra da instalação, pelo borne ou parafuso de aterramento previsto na própria carcaça. O contato tem de ser metal-metal, limpo, sem tinta nem óxido, com cabo de seção adequada. Se um dia a isolação falhar e a carcaça ficar energizada, esse caminho de baixa impedância leva a corrente para a terra e faz a proteção atuar, em vez de deixar a carcaça “viva” esperando alguém encostar. É item de segurança, não opcional.

Proteção e comando via CCM

Numa planta com dezenas de motores, comandar e proteger cada um na parede seria um caos. A engenharia resolve isso concentrando tudo em um CCM — Centro de Controle de Motores: um painel (ou conjunto de painéis) onde cada motor tem a sua “gaveta” ou coluna, com comando, proteção e sinalização organizados e identificados.

Em cada saída do CCM, para um motor, costumam ficar:

• Proteção contra curto-circuito: disjuntor-motor ou fusíveis, que abrem o circuito na hora em caso de curto.
• Contator: o “interruptor de força” comandado eletricamente, que liga e desliga o motor a partir do comando.
• Relé de sobrecarga (térmico): protege o motor contra sobrecorrente prolongada — o motor “puxando demais” por carga travada, falta de fase ou rolamento ruim.
• Soft-starter ou inversor (quando é o caso), no lugar do contator simples, para partida suave ou controle de velocidade.
• Comando e sinalização: botoeiras, chave local, sinaleiros e, cada vez mais, interface com o CLP/automação da planta.

Montar um CCM é tanto elétrica quanto organização: barramento dimensionado, fiação identificada, borneiras, ventilação e aterramento do painel. Um CCM bem montado é o que permite a operação ligar e desligar motores com segurança e a manutenção isolar uma saída sem parar a planta inteira.

Partida, sentido de rotação e medição

Com o motor fixado, acoplado, aterrado e ligado no CCM, chega a hora de energizar — e essa é uma etapa de engenharia, não de “apertar o botão e torcer”. A primeira energização segue um roteiro de comissionamento que evita os erros clássicos.

Sentido de rotação

Um motor trifásico gira para um lado ou para o outro dependendo da ordem das fases. Ligar sem conferir pode fazer uma bomba girar ao contrário (sem recalcar água), uma esteira andar na direção errada ou um ventilador soprar ao revés. Por isso, na primeira partida, confere-se o sentido de rotação — com a máquina ainda desacoplada quando há risco — e, se estiver invertido, basta trocar duas fases na ligação para corrigir.

Medição e conferência

Energizado, o motor é medido para confirmar que opera dentro do esperado. Os pontos típicos de conferência:

• Resistência de isolamento: medida com megômetro antes de energizar, para garantir que o enrolamento não está em curto ou aterrado.
• Corrente nas três fases: com alicate amperímetro, conferindo se está abaixo da nominal e equilibrada entre as fases (corrente desequilibrada denuncia problema).
• Tensão de alimentação: dentro da faixa, equilibrada entre fases.
• Vibração e temperatura: acompanhadas nos primeiros minutos; mancal ou carcaça esquentando demais ou vibrando indicam alinhamento, acoplamento ou carga fora do previsto.
• Atuação da proteção: ajuste do relé de sobrecarga conferido para a corrente nominal do motor.

Só depois de tudo conferido o motor é liberado para produção. Esse comissionamento é o que separa uma montagem profissional de uma improvisada: ele pega o erro na bancada, não no meio do turno.

Da escolha do método de partida à energização final, cada etapa pertence a um serviço maior de engenharia: a montagem e instalações elétricas industriais, que reúne projeto, montagem de painéis e CCM, ligação de motores e comissionamento sob um único responsável técnico. É o que garante rastreabilidade do estudo de carga até a máquina rodando.

Boas práticas e NR-12

Motor em operação é energia e movimento concentrados — e os dois machucam. A segurança da montagem e da ligação de motores se apoia em duas normas regulamentadoras principais, que se complementam:

• NR-12 — Segurança no trabalho em máquinas e equipamentos: trata da parte mecânica e do acionamento. Exige proteções fixas e móveis sobre partes girantes (acoplamento, polias, eixos), dispositivos de parada de emergência, e sistemas de bloqueio e etiquetagem (consignação) para impedir a partida acidental durante a manutenção do motor ou da máquina acionada.
• NR-10 — Segurança em instalações e serviços em eletricidade: trata da parte elétrica. Exige profissional habilitado e autorizado, desenergização com os passos corretos (seccionar, impedir reenergização, constatar ausência de tensão, aterrar), EPI e EPC adequados, e procedimentos de trabalho para qualquer intervenção no circuito do motor ou no CCM.

Além das normas, um punhado de boas práticas separa a montagem que dura da que dá problema:

• Ler a placa e o projeto antes de ligar — tensão, esquema de bornes e método de partida conferidos contra o diagrama.
• Aterrar a carcaça e o painel sempre, com contato limpo e cabo de seção adequada.
• Apertar com torque os bornes e conexões de força — conexão frouxa esquenta, oxida e queima; ponto certo de termografia preventiva depois.
• Identificar fiação e cabos no CCM e na caixa de ligação — manutenção futura agradece.
• Proteger partes girantes com as guardas da NR-12 antes de liberar a operação.
• Registrar o comissionamento (isolamento, corrente, sentido, ajuste de proteção) — é o documento que comprova que a montagem foi feita com engenharia.

No fim, montar e ligar um motor com segurança é o que transforma um equipamento em produção confiável. É por isso que essas etapas andam sempre sob responsabilidade técnica formal, com ART e engenheiro registrado no CREA — do estudo de carga ao motor entregue rodando.

Perguntas frequentes sobre montagem e ligação de motores

Qual a diferença entre partida direta e estrela-triângulo?

Na partida direta o motor recebe a tensão plena de uma só vez: é simples e barata, mas puxa uma corrente de partida alta (várias vezes a nominal), o que a limita a motores menores. Na estrela-triângulo o motor arranca em estrela — tensão reduzida nas bobinas, corrente e conjugado de partida menores — e, depois de acelerar, comuta para triângulo na tensão plena. Ela reduz a corrente de partida para cerca de um terço da direta, mas exige motor com as seis pontas acessíveis e carga que aceite arrancar com conjugado reduzido (bomba, ventilador).

Quando usar soft-starter ou inversor?

Use soft-starter quando o objetivo é suavizar a partida e a parada de um motor que vai operar em rotação fixa — bombas, ventiladores, compressores — reduzindo o solavanco mecânico e a corrente de partida, sem variar a velocidade. Use inversor de frequência (VFD) quando você precisa controlar a velocidade em operação, economizar energia em carga variável ou ter rampas e torque ajustáveis. O inversor também parte suave, mas o que o justifica é o controle contínuo de rotação.

Como aterrar um motor elétrico industrial?

O aterramento conecta a carcaça metálica do motor ao condutor de proteção (terra) da instalação, pelo borne ou parafuso de aterramento previsto na carcaça, com cabo de seção adequada e contato limpo, sem tinta nem óxido. Esse aterramento de proteção garante que, em caso de falha de isolamento, a corrente encontre um caminho de baixa impedância para a terra — atuando a proteção e evitando que a carcaça fique energizada. É um requisito de segurança das instalações de baixa tensão.

O que é um CCM?

CCM é a sigla de Centro de Controle de Motores: um painel elétrico que reúne, organizado em gavetas ou colunas, o comando e a proteção de vários motores de uma planta. Em cada saída ficam o disjuntor ou fusível, o contator e o relé de sobrecarga (ou o soft-starter / inversor) de um motor, além da sinalização. O CCM centraliza a partida, a parada e a proteção dos motores num só lugar, facilitando a operação, a manutenção e a segurança.
