Comissionamento e Energização de Subestação Industrial

O que é comissionamento de subestação

Montar uma subestação não é o mesmo que colocá-la em operação. Depois que o transformador está instalado, os cubículos montados, os cabos lançados e os painéis fechados, ainda falta a etapa que separa uma obra concluída de uma instalação confiável: provar que tudo aquilo funciona como o projeto previu. Essa etapa é o comissionamento.

Comissionar uma subestação é percorrer, de forma ordenada, um conjunto de inspeções e ensaios que verificam cada parte da instalação antes de ela receber tensão. É o momento em que se confere se os apertos estão no torque certo, se o isolamento dos cabos está íntegro, se o transformador tem a relação de transformação correta, se as proteções atuam quando devem e se a malha de aterramento tem a resistência esperada. Só depois que cada um desses pontos é comprovado a subestação é energizada — e mesmo a energização é feita em uma sequência controlada, passo a passo.

No vocabulário técnico, o comissionamento aparece com vários nomes: start-up, energização assistida, ensaios de pré-operação ou simplesmente comissionamento elétrico. Todos descrevem a mesma ideia — a ponte entre o fim da montagem e o início seguro da operação. É o comissionamento que transforma um conjunto de equipamentos instalados em uma subestação pronta para alimentar uma indústria. Na prática, trata-se quase sempre de uma subestação de média tensão — instalações elétricas de 1,0 kV a 36,2 kV, escopo da NBR 14039:2021.

Pré-comissionamento: inspeção, torque e aterramento

Antes de qualquer ensaio com instrumento, vem o pré-comissionamento — a fase de verificação física e visual da instalação, com tudo ainda desenergizado, bloqueado e aterrado. É a etapa que confirma que a subestação foi construída exatamente como o projeto mandou, antes de gastar tempo ensaiando algo que está montado errado.

Nesta fase, a equipe percorre a instalação conferindo o que se vê e o que se aperta:

• Inspeção visual e dimensional: conferência dos afastamentos, da identificação de circuitos, da limpeza dos cubículos, da integridade de isoladores, buchas e barramentos, e da correspondência entre o que foi montado e o diagrama unifilar do projeto.
• Torque das conexões: verificação do aperto de barramentos, terminais e conexões de força com torquímetro calibrado. Conexão frouxa é uma das causas mais comuns de aquecimento e falha em serviço — por isso o torque correto é registrado, não apenas “sentido na mão”.
• Aterramento e equipotencialização: conferência de que carcaças, estruturas, telas e a malha de terra estão efetivamente conectados, com continuidade comprovada. O aterramento é o que mantém as massas em potencial seguro e dá o caminho para as correntes de falta.
• Funcionamento mecânico: teste de abertura e fechamento de disjuntores e chaves seccionadoras, intertravamentos, sinalização e comandos, ainda sem tensão de potência.

O pré-comissionamento é também o momento de organizar a base documental: conferir os certificados de calibração dos instrumentos que serão usados, reunir os dados de placa dos equipamentos e preparar os formulários de ensaio. Tudo o que for verificado aqui vai alimentar o data book no fim do processo.

Visto de cima, o comissionamento se divide em dois grandes blocos: tudo o que é feito com a subestação desenergizada — inspeção e ensaios — e o que só acontece na energização, já com tensão, de forma assistida. A fronteira entre os dois é rígida: nada é energizado enquanto cada ensaio não tiver passado.

Ensaios: isolamento, TTR, relés e malha de terra

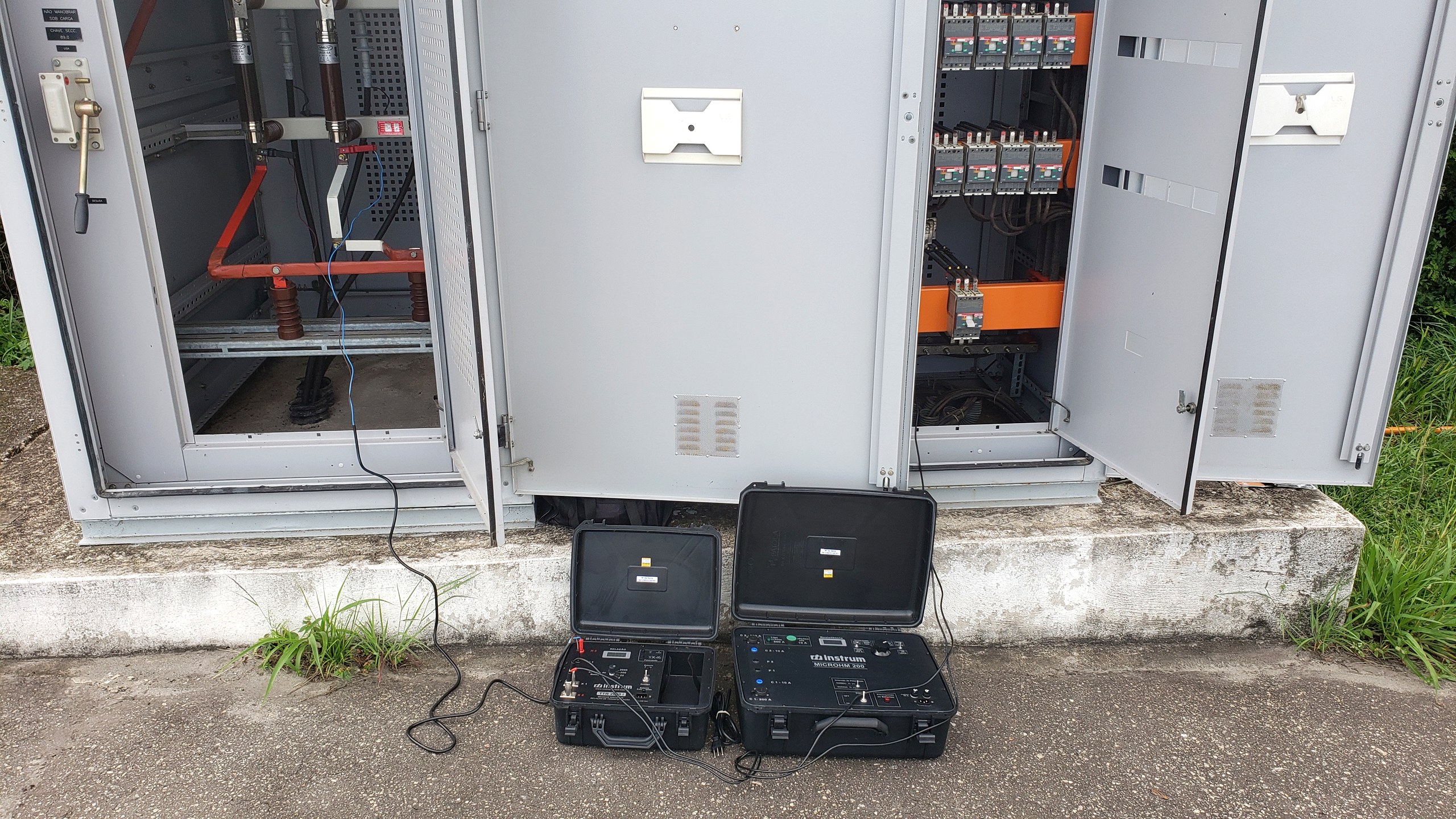

Com o pré-comissionamento concluído, começam os ensaios elétricos — as medições que comprovam, com instrumento calibrado, que cada componente está em condições de receber tensão. Os ensaios são feitos com a subestação desenergizada; a própria fonte de teste vem do instrumento (por exemplo, o megohmímetro aplica a tensão de ensaio). Cada medição tem um critério de aceitação definido pelo projeto, pela norma aplicável e pelo manual do fabricante do equipamento.

Os ensaios mais comuns em uma subestação industrial são:

• Resistência de isolamento (megohmímetro): aplica-se uma tensão contínua e mede-se a resistência do isolamento dos cabos, dos enrolamentos do transformador e dos barramentos. Valores baixos ou em queda indicam umidade, contaminação ou isolamento comprometido.
• Relação de transformação e polaridade (TTR): verifica se o transformador entrega a relação entre primário e secundário prevista em projeto, em todos os tapes, e se a polaridade e a defasagem estão corretas. É o ensaio que confirma que o transformador vai rebaixar a tensão certa.
• Atuação das proteções (relés): ensaio funcional dos relés com injeção secundária — simula-se a corrente ou a tensão de falta e confere-se se o relé atua no tempo e no valor ajustados, comandando a abertura do disjuntor. A proteção é o que isola um defeito antes que ele se torne um incêndio ou uma parada geral.
• Transformadores de corrente e de potencial (TC e TP): verificação de relação, polaridade e saturação dos instrumentos que alimentam a medição e a proteção.
• Resistência de contato: medição da resistência de disjuntores e conexões de força, para flagrar contatos degradados que aqueceriam em operação.
• Resistência da malha de aterramento: medição da resistência de terra da subestação, cujo método de medição é referenciado pela NBR 15749. Um aterramento eficaz é condição de segurança para pessoas e equipamentos.

Os ensaios agrupados por objetivo

Apesar de numerosos, os ensaios respondem a três perguntas simples — o isolamento aguenta, o transformador está certo e a proteção atua? Agrupados por objetivo, ficam assim:

Sequência de energização passo a passo

Aprovados os ensaios, chega a energização — e ela não é um simples “ligar a chave”. A subestação é energizada em uma sequência controlada, em que cada passo só é dado depois de confirmado o anterior, sempre com profissional habilitado e procedimento de manobra documentado. A lógica é energizar do ponto de entrega para dentro, observando o comportamento da instalação a cada etapa.

Em mais detalhe, a sequência típica de energização de uma subestação industrial percorre estas etapas:

• Confirmação e liberação: verifica-se que todos os ensaios passaram, que não há pendências e que a instalação está liberada. Removem-se os aterramentos temporários e os cadeados de bloqueio, e a área é isolada para a manobra.
• Energização da média tensão: energiza-se a entrada de MT até a proteção de entrada, conferindo a presença e a sequência de fases. É o primeiro ponto a receber tensão.
• Transformador a vazio: energiza-se o transformador sem carga no secundário. Observa-se o comportamento — corrente de magnetização, ruído, ausência de aquecimento anormal — antes de prosseguir.
• Fechamento da baixa tensão: com o transformador estável, energiza-se o quadro geral de baixa tensão (QGBT), conferindo tensão e sequência de fases no secundário.
• Entrada escalonada de cargas: as cargas são ligadas aos poucos, e não todas de uma vez, para acompanhar o comportamento da instalação e evitar transitórios desnecessários.

Durante toda a manobra, a equipe acompanha grandezas elétricas e o estado dos equipamentos. Qualquer anomalia interrompe a sequência: a instalação volta a um estado seguro e a causa é investigada antes de retomar. A energização assistida existe justamente para que um problema apareça de forma controlada, e não em plena operação.

Documentação e data book

Um comissionamento só está completo quando vira documento. Cada inspeção, cada ensaio e cada manobra geram registros, e o conjunto desses registros forma o data book de comissionamento — o dossiê que comprova, de forma rastreável, que a subestação foi energizada com segurança e dentro dos critérios. É ele que diferencia uma energização técnica de um simples “ligamos e funcionou”.

O data book tipicamente reúne:

• Relatórios de ensaio: os resultados de cada ensaio (isolamento, TTR, proteções, malha de terra) com os valores medidos, o critério de aceitação e o veredito.
• Certificados de calibração: a comprovação de que os instrumentos usados nos ensaios estavam calibrados e dentro da validade — sem isso, a medição não tem valor.
• Dados de placa e datasheets: as características dos equipamentos instalados (transformador, disjuntores, relés, TCs e TPs).
• Diagramas as-built: os desenhos atualizados conforme o que foi efetivamente montado, refletindo eventuais ajustes de campo.
• Ajustes de proteção: a parametrização final dos relés, com os valores e tempos efetivamente ajustados.
• Registro da energização: o procedimento de manobra usado e o termo de liberação para operação, com a responsabilidade técnica formal.

Mais do que uma exigência burocrática, o data book é a memória técnica da subestação. Ele é a referência para a manutenção futura — os valores de comissionamento viram a linha de base com que as medições seguintes serão comparadas — e é a prova de que a instalação foi entregue conforme o projeto, com responsabilidade técnica registrada.

Riscos e segurança (NR-10 SEP)

Comissionar e energizar uma subestação é trabalhar com média tensão e com o risco de energização acidental — e por isso a segurança não é um detalhe, é a condição de tudo. As atividades são regidas pela NR-10, a norma de segurança em instalações e serviços em eletricidade, que trata desde a qualificação do profissional até os procedimentos de desenergização e de manobra. Parte do comissionamento toca o que a NR-10 chama de Sistema Elétrico de Potência (SEP), com requisitos específicos.

Na prática, isso se traduz em alguns pilares inegociáveis:

• Profissional habilitado e autorizado: os ensaios e a energização são executados por profissional com qualificação e autorização, nunca por equipe improvisada.
• Desenergização, bloqueio e aterramento temporário: enquanto a subestação não é energizada, ela permanece desenergizada, bloqueada e aterrada; o aterramento temporário só sai no momento exato da energização, sob procedimento.
• EPI e EPC adequados: equipamentos de proteção individual e coletiva compatíveis com o nível de tensão e com o risco da atividade, incluindo o risco térmico.
• Procedimento de manobra documentado: a sequência de energização segue um procedimento escrito, com responsável definido, e não a memória de quem opera.
• Análise de risco: a atividade é precedida de análise dos riscos envolvidos, com as medidas de controle definidas antes de começar.

Vale o registro de que a NR-10 está em transição: uma nova redação foi publicada e passa a ser obrigatória em 1º de junho de 2027; até lá, vale o texto atualmente em vigor. Por isso, a referência de segurança deve ser sempre confirmada na versão vigente a cada projeto. O princípio, no entanto, não muda: nenhuma economia de prazo justifica energizar uma subestação sem o comissionamento completo e sem os procedimentos de segurança.

Comissionamento não é manutenção

Os dois serviços envolvem ensaios em subestação, mas respondem a momentos diferentes da vida da instalação — e confundi-los leva a contratar a coisa errada. O comissionamento acontece uma vez, no nascimento da subestação (obra nova ou reforma); a manutenção se repete ao longo de toda a vida útil de uma subestação já em operação. Veja a diferença lado a lado:

O comissionamento é a etapa final da implantação de uma subestação — ele fecha o ciclo que começa no projeto e passa pela montagem. Se a sua necessidade é implantar uma subestação do zero, o comissionamento faz parte do escopo de montagem de subestação de energia, que entrega a instalação montada, ensaiada e energizada, pronta para operar.

Perguntas frequentes sobre comissionamento de subestação

O que é comissionamento de subestação?

Comissionamento de subestação é o conjunto de inspeções, ensaios e verificações que comprova, antes da energização, que a subestação foi construída conforme o projeto e que está segura para operar. Ele vai do pré-comissionamento (inspeção visual, reaperto/torque, conferência do aterramento) aos ensaios elétricos (isolamento, relação de transformação, atuação das proteções, resistência da malha de terra) e termina com a energização assistida e a entrega do data book. Diferente da manutenção, que cuida de uma subestação já em operação, o comissionamento é o start-up de uma instalação nova ou reformada.

Quais ensaios são feitos antes de energizar?

Os ensaios típicos incluem: resistência de isolamento (megohmímetro) dos cabos, do transformador e dos barramentos; relação de transformação e polaridade do transformador (TTR); ensaio funcional e de atuação dos relés de proteção, com injeção secundária; verificação dos transformadores de corrente e de potencial; resistência de contato de disjuntores e conexões; e a medição da resistência da malha de aterramento, cujo método é referenciado pela NBR 15749. Os valores e critérios de aceitação seguem o projeto, as normas aplicáveis e as recomendações do fabricante de cada equipamento.

Como é a sequência de energização?

A energização segue uma sequência controlada: confirma-se que todos os ensaios passaram e que a instalação está liberada; remove-se o aterramento temporário e os bloqueios; energiza-se primeiro a entrada de média tensão; em seguida energiza-se o transformador a vazio, observando o comportamento; depois fecha-se o lado de baixa tensão e energiza-se o QGBT; por fim, as cargas são ligadas de forma escalonada. Cada passo só é dado após a checagem do anterior, com profissional habilitado e procedimento de manobra documentado, conforme a NR-10.

Quem assina o comissionamento?

O comissionamento e a energização são de responsabilidade de um engenheiro eletricista registrado no CREA, com Anotação de Responsabilidade Técnica (ART). É esse profissional que responde tecnicamente pelos ensaios, pelos critérios de aceitação, pela sequência de manobra e pela liberação para operar. O data book de comissionamento reúne os relatórios de ensaio, os certificados de calibração dos instrumentos e os registros das etapas, formando o documento que comprova que a subestação foi energizada com segurança.
