Cubículo de Média Tensão: tipos, componentes e montagem

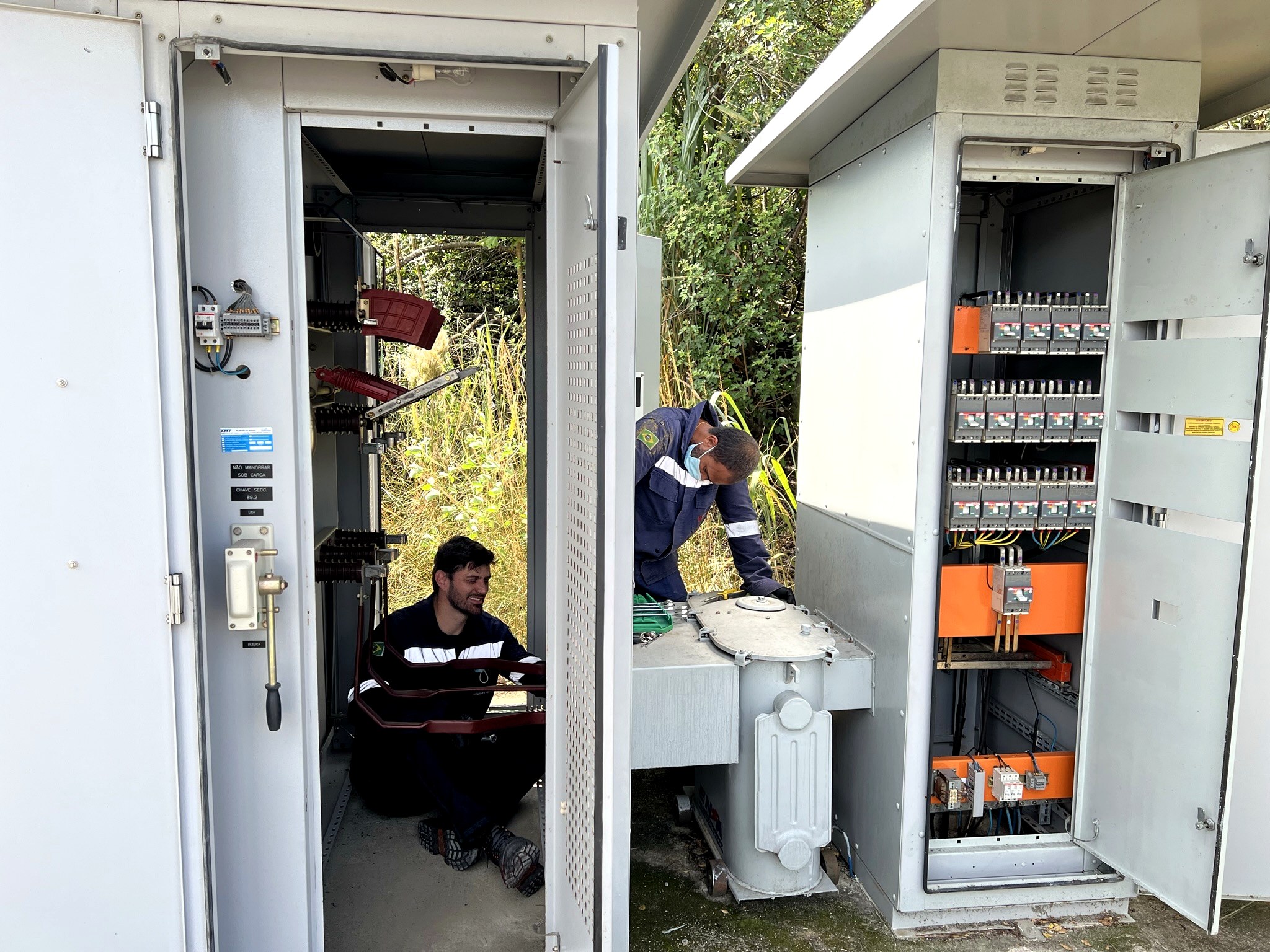

O que é um cubículo de média tensão

Quando uma instalação é atendida em média tensão, a energia entra em um nível perigoso para o contato direto — tipicamente 13,8 kV ou 23,1 kV na distribuição brasileira. Não dá para deixar disjuntor, chave e barramento expostos em uma sala: é preciso reuni-los em um invólucro metálico, aterrado e organizado, que proteja o operador e padronize a manobra. Esse invólucro é o cubículo de média tensão.

Em termos técnicos, o cubículo é um conjunto de manobra e comando: uma estrutura metálica fechada que abriga, em compartimentos, os equipamentos que recebem, protegem, medem, seccionam e distribuem a energia em MT dentro da subestação. Ele não transforma a tensão por si só — quem rebaixa a MT para a baixa tensão é o transformador. O cubículo é o painel que comanda e protege essa entrada antes (e depois) do transformador.

A função do cubículo vai muito além de “guardar” os equipamentos. Ao compartimentar cada parte energizada atrás de chapas metálicas aterradas, ele cria barreiras físicas entre o operador e a tensão, confina um eventual arco elétrico e permite intervir em um circuito sem expor os vizinhos. É essa engenharia de compartimentação, intertravamento e aterramento que distingue um cubículo de um simples armário metálico — e é por isso que ele segue normas específicas: a ABNT NBR 14039 para a instalação de MT e a série IEC 62271 para o próprio conjunto.

No vocabulário de obra, o cubículo aparece com vários nomes: painel de média tensão, cubículo blindado, celas de MT ou simplesmente cabine metálica. Todos descrevem a mesma família de equipamento — o painel compartimentado que faz a interface segura entre a rede da concessionária e a instalação interna.

Tipos de cubículo: medição, proteção geral, manobra e transformação

Em uma subestação, os cubículos não são todos iguais — cada um cumpre uma função no caminho da energia, e pedir o tipo errado leva a dimensionar a entrada errada. Em geral, uma cabine de média tensão combina alguns destes cubículos, em sequência, da rede até o transformador:

• Cubículo de medição: abriga os transformadores de medição (TC e TP) e o medidor da concessionária. É o ponto onde o consumo é registrado para faturamento; não protege nem secciona — apenas mede.
• Cubículo de proteção geral (entrada): concentra a proteção da entrada — disjuntor de MT comandado por relé, ou chave seccionadora com fusíveis. É ele que desliga a instalação diante de um curto-circuito ou sobrecarga em média tensão.
• Cubículo de manobra (seccionamento): faz o seccionamento visível e a distribuição dos circuitos de MT — abre, fecha e isola trechos para operação e manutenção, sem necessariamente proteger contra falta. É o que permite trabalhar em um ramal mantendo o restante energizado.
• Cubículo de transformação (saída para o trafo): faz a conexão protegida com o transformador, que rebaixa a MT para a baixa tensão de utilização. A proteção do trafo (disjuntor ou fusível) costuma morar aqui.

Veja, lado a lado, o que cada tipo faz e o que abriga:

Componentes: disjuntor a vácuo, relé, TC/TP e intertravamento

Independentemente do tipo, os cubículos compartilham um conjunto de componentes que fazem a manobra, a proteção e a medição em média tensão. Conhecer cada um é o que permite ler a especificação de um painel e cobrar conformidade na obra.

Disjuntor de média tensão (a vácuo ou a SF6)

O disjuntor é o equipamento que interrompe a corrente sob carga e, principalmente, sob curto-circuito. Na média tensão moderna, predomina o disjuntor a vácuo: a extinção do arco acontece dentro de uma ampola de vácuo, com pouca manutenção e alta vida útil em manobras. Há ainda disjuntores a SF6, que usam gás isolante para extinguir o arco. Em painéis metal-clad, o disjuntor é tipicamente extraível — desliza para a posição de teste ou de retirada, o que permite manutenção sem desmontar o barramento.

Relé de proteção

O relé é o “cérebro” da proteção: ele mede as grandezas elétricas (corrente, tensão) e ordena o disjuntor a abrir quando detecta sobrecorrente, curto-circuito, falta à terra ou outra anomalia. Hoje, o padrão é o relé digital (microprocessado), que reúne várias funções de proteção (sobrecorrente de fase e de neutro, direcional, etc.) em um único equipamento, com registro de eventos e comunicação. A coordenação desses ajustes — o estudo de seletividade — é parte do projeto elétrico.

Transformadores de instrumentos: TC e TP

Não se mede 13,8 kV diretamente. Os transformadores de corrente (TC) e os transformadores de potencial (TP) reduzem a corrente e a tensão de MT para valores seguros e padronizados (tipicamente 5 A e 115 V), que alimentam o relé de proteção e o medidor. São eles que “traduzem” a média tensão para os instrumentos — daí o nome transformadores de instrumentos.

Barramento, isoladores e terminações

O barramento de cobre (ou alumínio) distribui a energia entre os cubículos, sustentado por isoladores de porcelana ou resina. As terminações e muflas fazem a conexão protegida dos cabos de MT ao painel. É o conjunto que conduz a energia em alta corrente com afastamentos seguros entre fases e à terra.

Intertravamento

O intertravamento é o sistema de bloqueios mecânicos e elétricos que impede manobras perigosas — abrir uma porta com o circuito energizado, fechar o aterramento com o disjuntor ligado, extrair o disjuntor fora da posição correta. É o componente que transforma a sequência de operação em algo “à prova de erro humano”. Tratamos dele em detalhe mais adiante.

Cubículo blindado: metal-clad e metal-enclosed

“Cubículo blindado” é o termo comum para os painéis de MT com invólucro metálico aterrado. Mas blindado não é tudo igual: a série IEC 62271 distingue graus de compartimentação — quanto cada função fica separada das outras por anteparos metálicos. Os dois nomes que mais aparecem em projeto são metal-enclosed e metal-clad.

No metal-enclosed, os equipamentos ficam dentro de um invólucro metálico aterrado, com separação mais simples entre as funções. É uma solução robusta e segura para muitas instalações, com bom custo. Já o metal-clad é o grau mais exigente: cada função principal — disjuntor, barramento, conexões de cabo e medição — fica em um compartimento metálico próprio, aterrado e separado dos demais por anteparos metálicos, com disjuntor extraível e obturadores (shutters) automáticos que cobrem os contatos vivos quando o disjuntor é retirado.

Na prática, a diferença aparece na segurança e na continuidade de serviço: no metal-clad, é possível fazer manutenção em um compartimento com os demais energizados, e um arco interno fica confinado à célula onde ocorreu. Por isso o metal-clad é a escolha típica de subestações que não podem parar — hospitais, data centers, indústrias de processo contínuo. A definição entre um e outro é uma decisão de projeto, baseada na criticidade da carga, no nível de curto-circuito e no desempenho frente a arco interno exigido.

Montagem, intertravamento e segurança

A montagem de um cubículo de média tensão não é “parafusar painel na parede”. É uma sequência de engenharia que vai da preparação da base à energização, com pontos de verificação a cada etapa. Um erro de aperto, de fase ou de aterramento em MT não causa um susto — causa um arco elétrico. Por isso cada passo é executado por profissional habilitado, sob a NR-10, com a instalação desenergizada, bloqueada e aterrada.

De forma resumida, a montagem se organiza em três grandes frentes — da base mecânica à entrega da proteção comissionada:

O intertravamento é o coração da segurança operacional do cubículo. Ele impõe, fisicamente, a ordem correta das manobras. Os bloqueios típicos de um painel de MT bem projetado incluem:

• Porta × circuito: a porta do compartimento só abre com o circuito desenergizado e aterrado — nunca com partes vivas acessíveis.
• Aterramento × disjuntor: a chave de aterramento só fecha com o disjuntor aberto, e o disjuntor só fecha com o aterramento aberto — impedindo aterrar um circuito energizado.
• Disjuntor extraível × posição: o disjuntor só é movimentado (conectado / teste / retirado) na posição correta, com o circuito de potência aberto.
• Travamento por cadeado (lockout): pontos de bloqueio físico para o procedimento de impedimento de reenergização durante a manutenção, base do “bloqueio e etiquetagem”.

Esses bloqueios não substituem o procedimento humano — eles o tornam à prova de erro. Combinados com os obturadores automáticos (que cobrem os contatos vivos quando o disjuntor sai) e com a compartimentação metálica (que confina um eventual arco), formam as camadas de proteção que distinguem um cubículo de MT de um quadro qualquer. Tudo isso é exigência das normas ABNT NBR 14039 e IEC 62271, e a operação segue a NR-10 (Segurança em Instalações e Serviços em Eletricidade). Vale lembrar que a NR-10 passa por processo de atualização: a edição em vigor deve ser confirmada a cada projeto, junto à fonte oficial do Ministério do Trabalho e Emprego.

Ensaios e comissionamento

Um cubículo de média tensão só pode ser energizado depois de provar, com ensaios, que está íntegro e que a proteção funciona. O comissionamento é a ponte entre a montagem terminada e a operação: é nele que se verifica, instrumento na mão, cada função do painel. Convém distinguir dois momentos: os ensaios de tipo, feitos pelo fabricante em laboratório (suportabilidade dielétrica, corrente de curta duração, desempenho frente a arco interno — conforme a IEC 62271), e os ensaios de campo, feitos na obra, antes da energização. Estes últimos são os que a equipe de montagem executa e registra.

Entre os ensaios e verificações de campo mais comuns em um conjunto de cubículos de MT estão:

A sequência de comissionamento até a energização segue um caminho encadeado — da inspeção visual à entrega da subestação em operação. Cada etapa só avança quando a anterior está registrada e aprovada:

Todo esse percurso — projeto, montagem, intertravamento e comissionamento — só tem valor técnico se estiver amarrado a uma responsabilidade formal. A peça que faz isso é a Anotação de Responsabilidade Técnica (ART): ela vincula um engenheiro eletricista registrado no CREA ao cubículo e à subestação, e é esse profissional que responde pelo dimensionamento, pela proteção, pela seletividade e pela segurança da instalação. Sem ART e sem o projeto aprovado, a concessionária não vistoria nem libera a energização.

E o cubículo não termina na energização. Por ser equipamento de média tensão, ele exige manutenção ao longo de toda a vida útil: termografia dos contatos e do barramento, reaperto de conexões, ensaios periódicos de isolação, verificação dos intertravamentos e limpeza dos compartimentos — sempre com a cela desenergizada, bloqueada e aterrada, sob a NR-10. É esse acompanhamento que mantém a entrada de energia segura: uma falha em MT não para uma máquina, ela pode tirar a instalação inteira de operação.

Por isso o projeto, a montagem e a manutenção do cubículo andam juntos, sob responsabilidade técnica, com registro e rastreabilidade. Se a sua instalação vai entrar em média tensão ou ampliar uma subestação existente, vale tratar o cubículo como o que ele é: o ponto onde segurança e continuidade de energia se decidem. A Token Engenharia atende essa frente de ponta a ponta — do projeto à montagem de subestação de energia, com comissionamento e manutenção, em todo o território nacional.

Perguntas frequentes sobre cubículo de média tensão

O que é um cubículo de média tensão?

É o invólucro metálico que abriga, de forma compartimentada e protegida, os equipamentos de manobra, proteção e medição da entrada de energia em média tensão de uma subestação — disjuntor, chave seccionadora, relé de proteção, transformadores de medição (TC/TP) e barramento. Ele organiza o caminho da energia em compartimentos separados, protege o operador do contato com partes vivas e padroniza a montagem da cabine, conforme a ABNT NBR 14039 e a IEC 62271.

Qual a diferença entre metal-clad e metal-enclosed?

Os dois são cubículos blindados metálicos, mas com graus diferentes de compartimentação. No metal-enclosed, os equipamentos ficam dentro de um invólucro metálico aterrado, com separação mais simples entre as funções. No metal-clad, cada função principal (disjuntor, barramento, conexões de cabo, medição) fica em um compartimento metálico próprio, aterrado e separado dos demais, com disjuntor extraível e obturadores automáticos que cobrem os contatos vivos. O metal-clad oferece o maior nível de segurança e de continuidade de serviço; a escolha entre eles é definida no projeto, conforme a IEC 62271.

O que é intertravamento de cubículo?

É o conjunto de bloqueios mecânicos e elétricos que impede sequências de manobra perigosas. Ele garante, por exemplo, que a porta só abra com o circuito desenergizado e aterrado, que a chave de aterramento só feche com o disjuntor aberto e que o disjuntor extraível só seja movimentado na posição correta. O objetivo é eliminar o erro de operação que causaria arco elétrico, seguindo a ABNT NBR 14039, a IEC 62271 e os procedimentos da NR-10.

Qual norma rege os cubículos de MT?

No Brasil, a instalação de média tensão é regida pela ABNT NBR 14039, que trata das instalações elétricas de média tensão (de 1,0 kV a 36,2 kV) e estabelece afastamentos, proteção, aterramento e requisitos da cabine. Os conjuntos de manobra e comando — os próprios cubículos — seguem a série IEC 62271, que define ensaios de tipo, classes de compartimentação (metal-clad/metal-enclosed) e desempenho frente a arco interno. A segurança das intervenções é regida pela NR-10, e o padrão de entrada e medição, pela norma de fornecimento da concessionária local.
