Retrofit e Modernização de Painéis Elétricos Industriais

O que é retrofit de painel e quando fazer

Todo painel elétrico envelhece. O invólucro — a carcaça metálica, as portas, a pintura — costuma durar décadas, mas a aparelhagem por dentro tem vida útil bem mais curta: disjuntores perdem a calibração, relés analógicos saem de linha, contatores desgastam, o barramento aquece nas conexões e a fiação resseca. Quando essa parte interna fica obsoleta, mas a estrutura ainda é boa, não faz sentido jogar fora o painel inteiro. É aí que entra o retrofit.

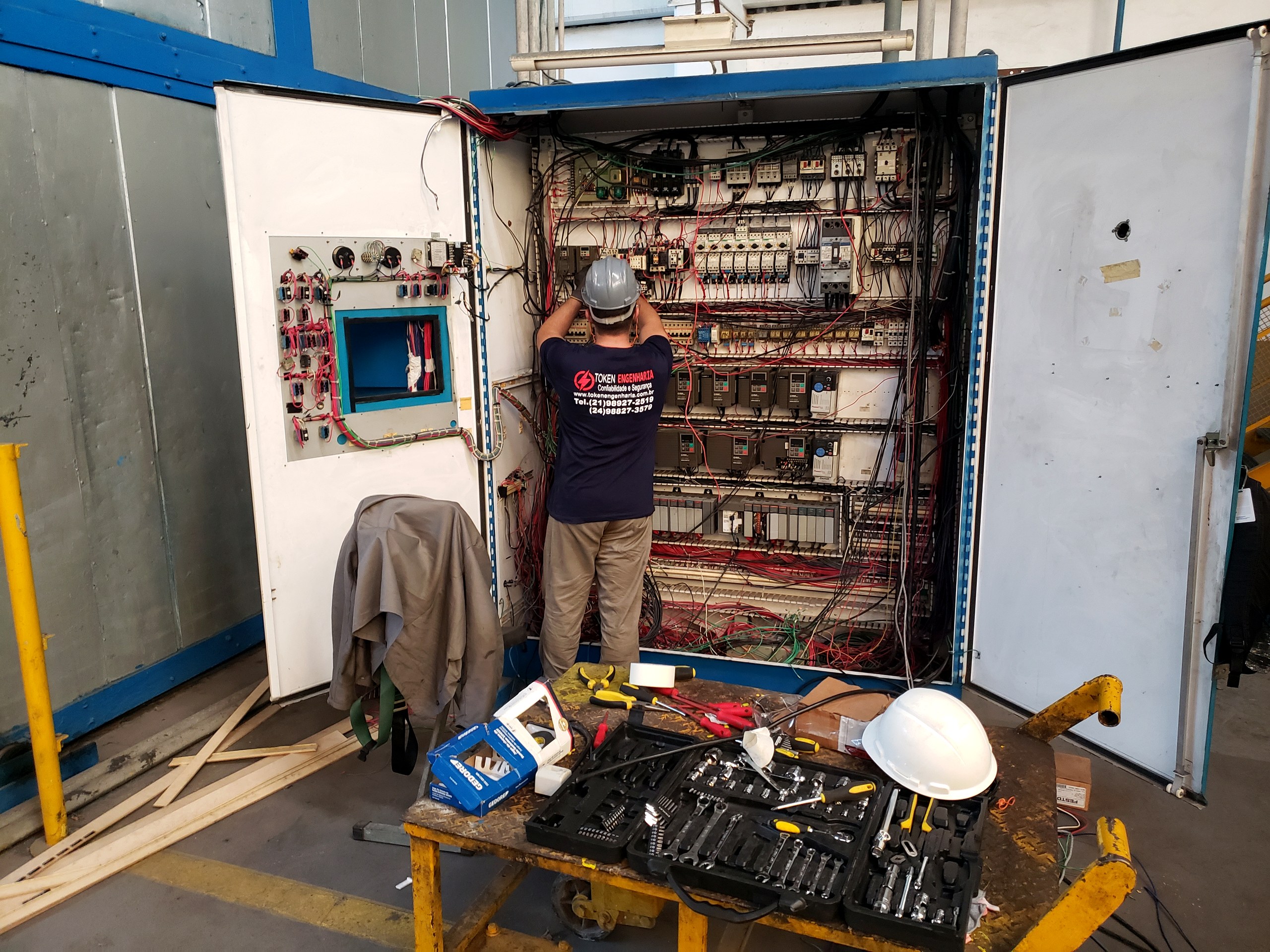

Retrofit de painel elétrico é a modernização da aparelhagem interna de um quadro existente — seja um QGBT (quadro geral de baixa tensão), um QDC (quadro de distribuição de circuitos) ou um CCM (centro de controle de motores). Trocam-se os componentes envelhecidos por equivalentes atuais, reaproveitando o que ainda é seguro: normalmente a carcaça, as cavidades e a posição física do painel no piso da fábrica. O resultado é um painel que opera como novo, dentro das normas vigentes, sem a obra de remover e reinstalar todo o conjunto.

É importante separar este tema de um vizinho próximo: o retrofit de subestação atua na entrada de energia em média tensão (cubículos, transformador, proteção de MT). O retrofit de painel tratado aqui acontece em baixa tensão, no quadro que distribui e comanda os circuitos da planta — outro nível de tensão, outras normas, outro escopo. Confundir os dois leva a orçar e planejar a intervenção errada.

Quando o retrofit é a escolha certa

O retrofit faz sentido quando o painel ainda tem “casca” boa, mas o miolo pede atualização. Na prática, ele é indicado quando se observa:

• Obsolescência de componentes: disjuntores e relés fora de linha, sem peças de reposição no mercado — uma falha simples vira semanas de máquina parada esperando peça.
• Falta de seletividade e proteção: o painel dispara geral por uma falta pontual, ou não protege como deveria, porque as curvas de proteção nunca foram coordenadas.
• Sinais de aquecimento: pontos quentes vistos em termografia, conexões oxidadas, cheiro de material aquecido, disjuntores que desarmam sem sobrecarga real.
• Ausência de segregação e de segurança: partes vivas expostas ao operar, sem separação entre compartimentos, sem recursos modernos de proteção contra arco elétrico.
• Necessidade de automação: a planta precisa de medição, supervisão remota ou IHM, e o painel atual não tem espaço nem inteligência para isso.

Sinais de obsolescência e risco (NR-10, arco elétrico)

Um painel antigo raramente falha sem avisar. Ele dá sinais — e ler esses sinais a tempo é o que separa uma parada programada de um acidente. O risco mais grave de um painel envelhecido é o arco elétrico: a falha em que a corrente salta entre condutores e libera, em milissegundos, uma explosão de calor, luz e pressão capaz de queimar gravemente quem estiver à frente do painel. Quanto mais velha e desorganizada a aparelhagem, maior a probabilidade de uma falta evoluir para arco.

A NR-10 — a norma regulamentadora de segurança em instalações e serviços em eletricidade — orienta toda intervenção em painéis: desenergização, bloqueio, aterramento temporário, uso de EPI adequado e atuação por profissional habilitado. Ela não define como projetar o painel, mas define como trabalhar nele com segurança — e um painel obsoleto torna esse trabalho mais perigoso, porque obriga o eletricista a se expor a partes vivas que um painel moderno mantém segregadas.

Os sinais de obsolescência e risco que pedem um retrofit costumam aparecer juntos:

• Pontos quentes na termografia: conexões e disjuntores acima da temperatura normal indicam mau contato e resistência elevada — precursores clássicos de falha e arco.
• Disparos sem causa aparente: proteções que atuam sem sobrecarga real revelam componentes descalibrados ou subdimensionados.
• Partes vivas acessíveis: barramentos e bornes expostos quando se abre a porta, sem barreiras — agravam a gravidade de qualquer falta.
• Sem coordenação de proteção: uma falta em um circuito derruba o painel inteiro, parando a planta toda em vez de isolar só o trecho com defeito.
• Documentação inexistente: diagramas perdidos, alterações não registradas, ninguém sabe o que cada disjuntor protege — operar às cegas é em si um fator de risco.

O retrofit ataca essas causas na raiz. Ao substituir a aparelhagem, coordenar a proteção, reapertar e reorganizar as conexões e melhorar a segregação interna, ele reduz tanto a probabilidade de um arco quanto a energia que ele liberaria — e ainda permite operar o painel fechado, com a pessoa fora da zona de risco. As normas de instalação de baixa tensão (ABNT NBR 5410) e as de conjuntos de manobra e comando de baixa tensão (série IEC 61439) orientam esse dimensionamento e a forma de separação interna.

O que se moderniza: disjuntores, relés, IHM, segregação

Um retrofit bem feito não é “trocar peça por peça igual”. É atualizar a tecnologia do painel, aproveitando a oportunidade para corrigir o que nunca esteve coordenado. Os principais alvos da modernização são:

A profundidade do retrofit varia conforme o estado do painel e a necessidade da planta. Em um retrofit parcial, troca-se apenas a aparelhagem crítica — disjuntor geral, proteção, conexões aquecidas — mantendo o restante. Em um retrofit completo, renovam-se todos os componentes internos e adiciona-se automação e medição, deixando o painel pronto para os próximos 20 ou 30 anos. A definição do escopo é técnica e sai do diagnóstico de campo, não de um pacote fechado.

Retrofit x troca total: análise de custo

A pergunta inevitável é: vale a pena modernizar o painel existente ou comprar um novo? Não há resposta única — há um diagnóstico. O retrofit compete com a troca total em três frentes: custo, tempo de parada e vida útil resultante. Em geral, quando o invólucro está íntegro e tem espaço para acomodar componentes atuais com afastamentos seguros, o retrofit ganha. Quando a carcaça está corroída, subdimensionada ou fora de norma, a troca total tende a ser mais econômica no conjunto.

Execução com mínima parada

Em uma indústria, painel parado é produção parada — e cada hora custa caro: na pesquisa Value of Reliability, publicada pela ABB em 2023 com mais de 3 mil gestores de manutenção industrial, o custo médio da hora de parada não programada é de cerca de US$ 125 mil. Por isso o retrofit é planejado, do início, para concentrar a parada em uma janela curta. A maior parte do trabalho acontece longe do campo: o novo conjunto de aparelhagem é montado e pré-cabeado em bancada, ensaiado e conferido antes de chegar à fábrica. Quando o painel precisa sair de operação, boa parte do serviço já está pronta — restam a remoção do antigo, a instalação do novo conjunto e o comissionamento.

Algumas estratégias reduzem ainda mais o tempo de máquina parada:

• Pré-fabricação em bancada: montar e testar fora reduz o trabalho no campo ao mínimo indispensável.
• Janela programada: a troca é encaixada em uma parada de manutenção, em um fim de semana ou em um turno de baixa produção.
• Intervenção por partes: painéis com gavetas extraíveis ou circuitos redundantes permitem modernizar uma seção por vez, com o restante operando.
• Bypass provisório: quando o processo não pode parar, alimenta-se a carga por um arranjo temporário enquanto o painel é trabalhado.

Todo esse plano de execução segue os procedimentos de segurança da NR-10 — desenergização, bloqueio e aterramento temporário, EPI e equipe habilitada — e termina no comissionamento, que valida cada proteção antes de a planta voltar a depender do painel. O caminho típico vai do diagnóstico à entrega documentada:

Ganhos: segurança, disponibilidade, eficiência

O retrofit não é um gasto de manutenção — é um investimento que se paga em três eixos mensuráveis. O primeiro é a segurança: aparelhagem coordenada, conexões reapertadas e melhor segregação reduzem a probabilidade e a energia de um arco elétrico, protegendo quem opera e quem mantém o painel. O segundo é a disponibilidade: com componentes atuais, peças disponíveis no mercado e proteção seletiva, a planta para menos e volta mais rápido quando uma falta acontece. O terceiro é a eficiência: medição e IHM dão visibilidade do consumo, expõem desperdícios e permitem operar a energia de forma mais inteligente.

Some-se a isso a conformidade normativa. Um painel modernizado volta a atender às normas vigentes de instalação e de conjuntos de manobra, com proteção e segregação adequadas, e a manutenção passa a ser feita com segurança conforme a NR-10. Para a planta, isso significa menos exposição a parada não programada, menos risco trabalhista e um ativo documentado — com diagrama atualizado, ensaios registrados e responsabilidade técnica formal. A modernização de um painel de comando ou de distribuição se conecta diretamente à montagem de painéis elétricos e à manutenção elétrica industrial: é a mesma engenharia que projeta, monta e mantém o quadro ao longo da vida.

Perguntas frequentes sobre retrofit de painel elétrico

O que é retrofit de painel elétrico?

Retrofit de painel elétrico é a modernização da aparelhagem interna de um quadro de distribuição ou de comando existente: trocam-se disjuntores, relés, contatores, barramentos, cabos e instrumentação obsoletos por componentes atuais, mantendo, quando possível, o invólucro e a posição do painel. O objetivo é recuperar segurança, disponibilidade e eficiência sem o custo e a parada de uma substituição total.

Quando vale a pena fazer retrofit?

Vale a pena quando o invólucro está íntegro, mas a aparelhagem interna ficou obsoleta — sem peças de reposição, com aquecimento, disparos sem causa ou falta de segregação e proteção adequadas. Se a carcaça está corroída, subdimensionada ou fora de norma a ponto de não acomodar componentes atuais com afastamentos seguros, a troca total tende a ser mais econômica. A decisão sai de um diagnóstico técnico que compara custo, parada e vida útil das duas rotas.

Retrofit reduz risco de arco elétrico?

Sim. O retrofit é uma das formas mais eficazes de reduzir o risco de arco elétrico: substitui disjuntores e relés antigos por dispositivos com curvas de proteção e seletividade adequadas, reorganiza e reaperta as conexões, melhora a segregação interna entre compartimentos e permite incluir recursos como proteção contra arco e operação com o painel fechado — tudo dimensionado conforme as normas de instalação e os procedimentos de segurança da NR-10.

Quanto tempo a planta fica parada?

Depende do escopo, mas o retrofit é planejado justamente para minimizar a parada. Boa parte da montagem é pré-fabricada em bancada, e a troca no campo se concentra numa janela curta — muitas vezes um fim de semana ou uma parada programada de manutenção. Painéis com gavetas extraíveis ou circuitos redundantes permitem intervir por partes, com a planta operando. O cronograma exato vem do levantamento de campo e do plano de comissionamento.
