Lançamento de cabos elétricos industriais: técnicas e boas práticas

O que é o lançamento de cabos em planta industrial

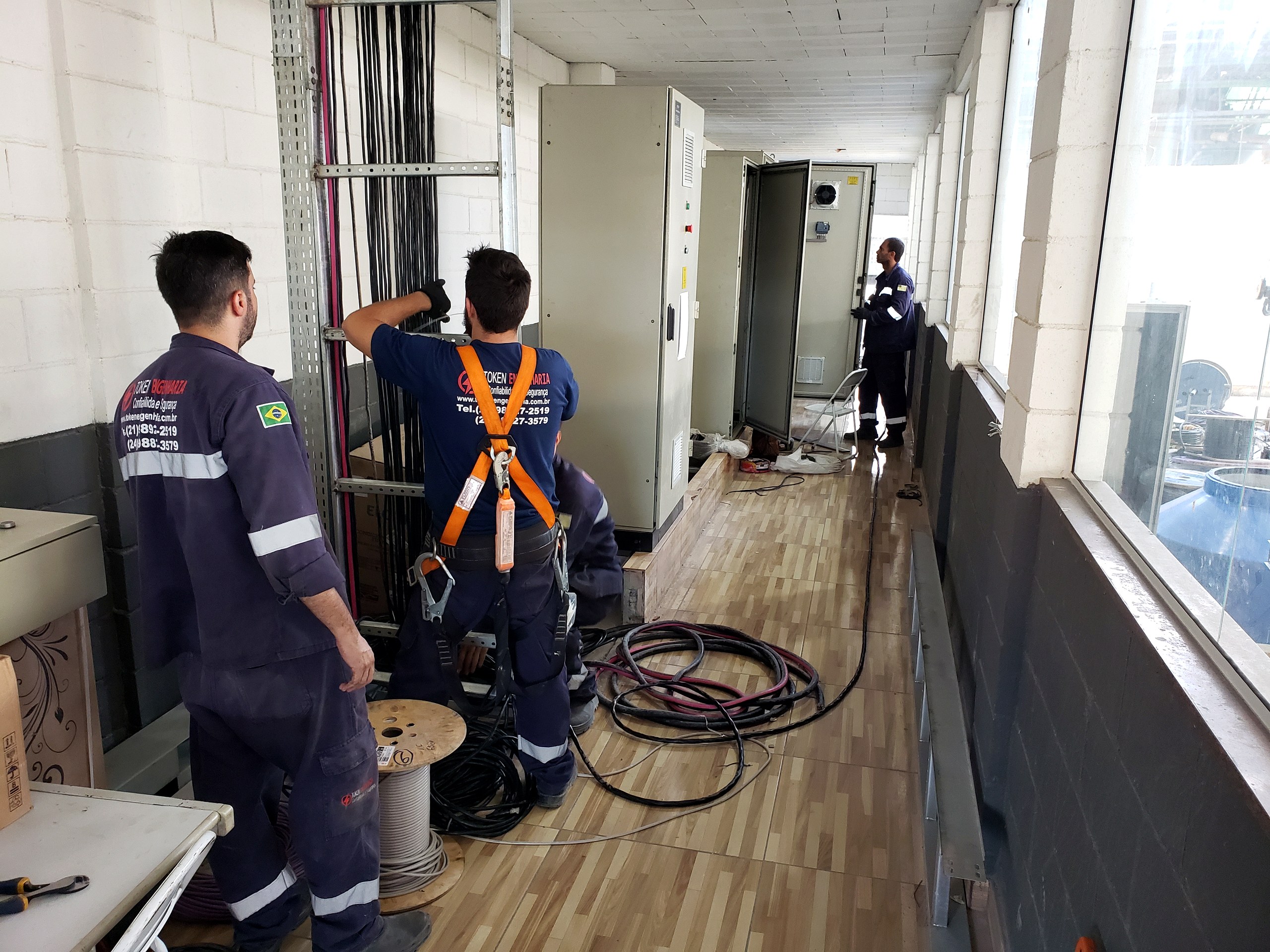

Em uma instalação elétrica industrial, depois que as vias de cabos estão montadas — bandejas, leitos, eletrocalhas, perfilados e eletrodutos — e os equipamentos estão posicionados, chega a hora de levar a energia e os sinais de um ponto a outro. Essa etapa é o lançamento de cabos: a passagem física dos condutores ao longo do percurso projetado, da fonte (subestação, painel, CCM) até as cargas (motores, máquinas, instrumentos, tomadas industriais).

Pode parecer uma tarefa simples — “puxar o cabo do ponto A ao ponto B” —, mas em escala industrial é uma operação de engenharia de montagem. São centenas ou milhares de metros de cabos de bitolas diferentes, de funções diferentes (força, controle, instrumentação), em níveis de tensão diferentes (média e baixa tensão), percorrendo o mesmo ambiente. Cada cabo tem limites mecânicos que, se ultrapassados, danificam a isolação e comprometem a vida útil da instalação — sem que o dano apareça na hora.

Por isso o lançamento de cabos não se improvisa. Ele depende de planejamento (ordem de puxamento, cálculo de tração, raio de curvatura), de técnica (roldanas, puxadores, lubrificação, identificação) e de controle de qualidade (ensaios antes de energizar). Cada um desses pilares é tratado nos tópicos a seguir.

Planejamento: bandejamento, raio de curvatura e esforço de tração

O lançamento bem-sucedido é decidido antes do primeiro cabo ser puxado. O planejamento parte do projeto elétrico — a lista de cabos, o diagrama unifilar e o roteiro de bandejas (o bandejamento) — e responde a três perguntas mecânicas que protegem o cabo de danos invisíveis.

Bandejamento e ocupação

O bandejamento é o desenho do caminho físico dos cabos: por onde passa cada bandeja, o que vai em cada uma, como se cruzam os níveis de força e de sinal. Aqui se define a ocupação da bandeja — quanto da seção útil pode ser preenchido por cabos — para garantir dissipação de calor, espaço para futuras ampliações e para que o cabo não seja esmagado. Sobrecarregar a bandeja eleva a temperatura dos condutores e reduz a capacidade de condução de corrente (a chamada ampacidade), que já é tratada na NBR 5410.

Raio de curvatura

Todo cabo tem um raio mínimo de curvatura: o quanto ele pode ser dobrado sem sofrer dano interno. Curvar um cabo abaixo desse limite estica a isolação no lado externo da curva, comprime e pode deslocar a blindagem (em cabos de média tensão) e cria pontos fracos que só falham depois, já com a instalação em operação. O valor é expresso como um múltiplo do diâmetro externo do cabo e é maior para média tensão do que para baixa tensão. A regra de ouro: usar sempre o maior valor entre o da folha de dados do fabricante e o da norma aplicável.

Esforço de tração

Ao ser puxado, o cabo sofre tração. Existe uma força máxima que pode ser aplicada antes de o condutor se deformar ou a isolação escorregar — o esforço máximo de tração, normalmente referido à área do condutor e ao método de puxamento (pela malha de cabo / “meia chinesa” sobre a capa, ou pelo próprio condutor com cabeça de tração). Junto dele anda a pressão lateral nas curvas, que cresce com a tração e com curvas fechadas. Por isso o cálculo de tração define a ordem do puxamento, onde entram roldanas e onde se aplica lubrificante.

Técnicas: roldanas, puxador, identificação e amarração

Com o planejamento pronto, o lançamento vira execução. As técnicas de campo existem para manter o cabo dentro dos limites mecânicos e deixar a instalação rastreável e organizada. Quatro delas estruturam o trabalho:

Roldanas e guias

As roldanas (polias) e os roletes são colocados ao longo do percurso e, principalmente, nas curvas e nas mudanças de nível. Elas sustentam o cabo no ar para que ele não arraste sobre a borda da bandeja (o que rasparia a capa) e garantem que o raio de curvatura seja respeitado nas viradas. Em percursos longos, a roldana reduz o atrito e, com isso, a tração necessária para puxar.

Puxador e controle de tração

O puxador (guincho ou puxa-cabo) aplica a força de tração na ponta do cabo, por meio de uma malha de tração (“meia chinesa”) sobre a capa ou de uma cabeça de tração fixada ao condutor. Em lançamentos exigentes, usa-se um dinamômetro para monitorar a força em tempo real e não ultrapassar o limite. Lubrificante apropriado (compatível com a capa do cabo) reduz o atrito em eletrodutos e trechos longos. A regra é puxar de forma contínua e controlada — nunca aos solavancos.

Identificação

Cada cabo recebe sua identificação conforme o projeto: anilhas ou plaquetas com o código do circuito (tag) nas duas pontas e em pontos intermediários, além do padrão de cores das funções (fase, neutro e o condutor de proteção). A identificação é feita durante o lançamento, enquanto se sabe exatamente qual cabo é qual — refazer isso depois, com tudo instalado, é caro e propenso a erro.

Amarração e acomodação

Por fim, o cabo é amarrado e acomodado na bandeja com abraçadeiras em intervalos regulares, sem apertar a ponto de marcar a capa. Cabos verticais exigem fixação que suporte o próprio peso. A boa acomodação mantém o feixe organizado, preserva a ventilação entre cabos e facilita futuras manutenções e ampliações.

A sequência, em três etapas

De forma resumida, todo lançamento percorre três momentos — da preparação do percurso até a acomodação final do cabo:

Cuidados com MT, BT, controle e instrumentação (segregação)

Num mesmo galpão convivem cabos muito diferentes: média tensão (MT), baixa tensão (BT) de força, controle e instrumentação (sinais de baixa intensidade, como 4-20 mA, termopares e dados). O problema é que o cabo de força, ao conduzir corrente, gera um campo eletromagnético que pode induzir ruído nos cabos de sinal vizinhos — e ruído em instrumentação significa leitura errada, alarme falso e mau funcionamento de controle.

A solução é a segregação: separar fisicamente os cabos por função e por nível de tensão. Na prática, isso se traduz em algumas boas práticas:

• Bandejas ou compartimentos distintos para força e para sinal/controle, sempre que possível.
• Afastamento mínimo entre cabos de força e de instrumentação quando dividem o mesmo trajeto; o afastamento cresce com a corrente e o comprimento do paralelismo.
• Divisória metálica aterrada dentro da bandeja, quando não dá para usar bandejas separadas — ela funciona como barreira ao campo.
• Cruzamentos a 90 graus entre força e sinal, em vez de longos trechos paralelos, para minimizar o acoplamento.
• Cabos de instrumentação blindados, com a blindagem aterrada conforme o projeto (em geral em uma extremidade, para não criar laço de terra).

A média tensão tem exigências adicionais de afastamento, de proteção mecânica e de aterramento de blindagem, regidas pela NBR 14039; a baixa tensão e a convivência na mesma via seguem a NBR 5410. O critério exato de separação deve sair do projeto e ser conferido na norma vigente, caso a caso.

Ensaios após o lançamento (isolamento, continuidade)

Puxar o cabo não encerra o serviço. Como o dano mecânico do lançamento costuma ser invisível a olho nu, a etapa que de fato garante a instalação são os ensaios feitos com o cabo já no lugar e ainda desenergizado. Eles fazem parte do comissionamento elétrico e antecedem qualquer energização.

Continuidade

O ensaio de continuidade confirma que o cabo está íntegro de ponta a ponta e que o cabo certo foi ligado ao ponto certo — ou seja, valida também a identificação. É o teste que pega a inversão de circuito e o condutor rompido antes de eles virarem um problema de operação.

Resistência de isolamento

O ensaio de resistência de isolamento, feito com megômetro (megger), aplica uma tensão contínua entre condutores e entre condutor e terra para medir se a isolação continua íntegra. É justamente aqui que aparece um dano de puxamento: se a capa ou a isolação foi raspada, comprimida ou esticada além do limite, a resistência cai. Por ser um teste comparável ao longo da vida útil, ele também serve de linha de base para a manutenção futura.

Demais verificações

Conforme o caso, somam-se a sequência de fases (para acionamento correto de motores), o aperto das conexões (com torquímetro), a conferência do raio de curvatura e da amarração e, em média tensão, ensaios específicos de cabo de MT previstos na NBR 14039. Tudo é registrado antes de energizar — esse registro é o que comprova que a instalação nasceu conforme.

Erros que geram falha e retrabalho

A maioria das falhas associadas ao lançamento não aparece no dia do serviço — ela se manifesta semanas ou meses depois, com a instalação em carga, quando o conserto custa parada de produção. Conhecer os erros mais comuns é a forma mais barata de evitá-los:

Em resumo, os erros que mais geram falha e retrabalho no lançamento de cabos são:

• Curvar abaixo do raio mínimo nas viradas — dano de isolação/blindagem que só falha depois.
• Exceder o esforço de tração ou puxar aos solavancos — condutor deformado, capa escorregada.
• Lotar a bandeja acima da ocupação — aquecimento, perda de ampacidade e esmagamento dos cabos de baixo.
• Misturar força e sinal sem segregação — ruído em instrumentação e controle.
• Energizar sem ensaiar — o dano de puxamento entra em operação sem ser detectado.
• Não identificar e não registrar o as-built — manutenção às cegas e troca de cabo no futuro.

Todos eles têm o mesmo antídoto: tratar o lançamento como parte da montagem e instalações elétricas industriais — com projeto, planejamento de tração e curvatura, segregação e ensaios sob responsabilidade técnica. É o que transforma “passar cabo” em uma instalação que dura.

Perguntas frequentes sobre lançamento de cabos

Qual o raio mínimo de curvatura de um cabo?

Não existe um número único: o raio mínimo de curvatura depende do cabo e é definido pelo fabricante na folha de dados, normalmente como um múltiplo do diâmetro externo (maior para média tensão do que para baixa tensão). A regra prática é seguir sempre o maior valor entre o do fabricante e o da norma aplicável. Curvar abaixo desse limite danifica a isolação e a blindagem e pode levar à falha futura, mesmo que nada apareça no momento da instalação.

Pode passar cabo de força e controle na mesma bandeja?

Depende da segregação. Força e controle/sinal podem compartilhar a mesma estrutura quando há separação adequada — divisória metálica aterrada ou afastamento mínimo — para evitar interferência eletromagnética sobre os sinais. O ideal são bandejas ou compartimentos distintos; quando isso não é possível, mantém-se a separação física prevista no projeto e nas normas de instalação. Instrumentação (sinais fracos) é o caso mais sensível e pede cabo blindado e afastamento maior.

Como identificar cabos numa instalação industrial?

A identificação segue o projeto: cada cabo recebe uma tag (anilha ou plaqueta) com o código do circuito nas duas pontas e em pontos intermediários, além do padrão de cores das funções (fase, neutro e proteção). A identificação é feita durante o lançamento e registrada na lista de cabos as-built, o que permite rastrear, ensaiar e manter cada circuito sem ambiguidade ao longo da vida útil da instalação.

O que verificar após lançar os cabos?

Antes de energizar, verifica-se a integridade de cada cabo com ensaios: continuidade (o cabo certo ligado ao ponto certo), resistência de isolamento com megômetro (para garantir que a isolação não foi danificada no puxamento) e, conforme o caso, sequência de fases e ensaios específicos de média tensão. Confere-se ainda a identificação, a amarração, o raio de curvatura respeitado e o aperto das conexões — tudo registrado antes da energização.
