Infraestrutura Elétrica Industrial: eletrocalha, leito e eletroduto — como dimensionar

O que é a infraestrutura elétrica de uma planta

Em uma indústria, a energia não viaja solta. Do quadro geral até cada motor, painel, tomada e luminária, os cabos precisam de um caminho que os sustente, conduza e proteja — mecanicamente e contra o ambiente. Esse caminho é a infraestrutura elétrica: o conjunto de calhas, leitos, tubos e perfis que forma o “esqueleto” por onde a fiação corre. É a parte que quase ninguém vê depois de pronta, mas que define se a instalação será segura, organizada, ventilada e fácil de manter ao longo dos anos.

O termo infraestrutura elétrica reúne quatro famílias de condutos que aparecem lado a lado em qualquer planta: a eletrocalha, o leito para cabos (também chamado de leito ou bandejamento), o eletroduto e o perfilado. Cada um tem uma vocação — proteger mais, ventilar mais, suportar mais carga ou atender pontos finais — e é a combinação correta deles que entrega uma instalação enxuta. Pedir “tudo eletrocalha” ou “tudo eletroduto” costuma sair caro, mal ventilado ou difícil de ampliar.

Por isso o tema não se resolve no balcão de uma loja. Comprar a peça é a etapa fácil; o que exige engenharia é dimensionar (quanto cabo cabe em cada conduto), roteirizar (por onde passar, com que afastamentos), suportar (a cada quantos metros fixar, com que apoio), aterrar e segregar (separar potência de comando, força de dados). É disso que trata este guia: como projetar e montar a infraestrutura elétrica industrial com critério, e não apenas escolher um modelo de catálogo.

Eletrocalha x leito x eletroduto x perfilado: quando usar cada um

Os quatro conduzem cabos, mas resolvem problemas diferentes. A escolha equivocada aparece depois — em cabo superaquecido, em calha lotada que não aceita ampliação, ou em eletroduto impossível de re-enfiar. Vale entender a vocação de cada um antes de fechar o traçado:

• Eletrocalha: calha metálica de fundo contínuo (lisa ou perfurada), com laterais. Protege os cabos por todos os lados e organiza bem circuitos de comando, controle e força de menor seção. A versão perfurada ajuda na ventilação e na fixação dos cabos. É o conduto “fechado” mais versátil da planta.
• Leito para cabos (bandejamento): estrutura aberta tipo escada — duas longarinas e travessas. Prioriza ventilação e dissipação de calor e suporta um grande volume de cabos de potência de seções maiores, em lances longos. É a “via expressa” das troncais de energia.
• Eletroduto: tubo (metálico ou de PVC rígido) que encerra totalmente os condutores. Dá máxima proteção mecânica e estanqueidade — ideal para trechos embutidos, descidas, áreas agressivas e travessias. Em compensação, ventila pouco e limita o número de cabos pela enfiação.
• Perfilado: perfil metálico tipo U, para cargas leves e poucos condutores — derivações, descidas para tomadas e luminárias, pequenos ramais e pontos finais. É a “capilaridade” que sai das troncais e chega ao ponto de uso.

Na prática, os quatro convivem em uma mesma planta: leito e eletrocalha nas troncais, eletroduto nas travessias e áreas agressivas, perfilado nas pontas. O quadro abaixo resume a função, a ventilação e o uso típico de cada um:

Dimensionamento: taxa de ocupação e a NBR 5410

Dimensionar a infraestrutura é responder, com método, a uma pergunta simples: quanto cabo cabe em cada conduto — hoje e quando a planta crescer. A resposta não é “encher até o limite físico”. Cabos precisam de espaço de ar para dissipar calor, e o conduto precisa permitir a passagem (enfiação) e futuras intervenções. Por isso o projeto trabalha com uma taxa de ocupação: um percentual máximo da seção interna que os condutores podem ocupar.

No eletroduto, a lógica é direta: a soma das áreas dos cabos não pode ultrapassar uma fração da área interna do tubo, e essa fração diminui conforme aumenta o número de condutores — porque mais cabos significam mais dificuldade de enfiação e menos ventilação. Os percentuais exatos para um, dois e três ou mais condutores, bem como o método, são os da cláusula vigente da ABNT NBR 5410 (instalações elétricas de baixa tensão) e devem ser conferidos a cada projeto.

Em eletrocalha e leito, o dimensionamento parte do somatório das larguras/diâmetros dos cabos na bandeja e de uma folga de ocupação que deixa espaço para ventilação, para amarração e para futuras ampliações. Mas o ponto crítico não é só geométrico: é térmico. Quando vários circuitos correm juntos, eles se aquecem mutuamente e a corrente que cada cabo pode conduzir cai. Esse efeito é tratado pelos fatores de agrupamento (ou de correção por agrupamento).

Na prática, o dimensionamento da infraestrutura anda de mãos dadas com o dimensionamento dos cabos: a seção do condutor depende da maneira de instalar (em eletroduto, em leito ao ar livre, perfurado ou não), da temperatura ambiente e do número de circuitos agrupados. É por isso que escolher a infraestrutura “depois”, como se fosse um acessório, gera erro: a bandeja, o agrupamento e a seção do cabo são decididos juntos, com base nas tabelas de capacidade de condução de corrente e nos fatores de correção da NBR 5410.

Suportação, aterramento da estrutura e segregação

Depois de definir o conduto e a ocupação, três cuidados separam uma infraestrutura profissional de uma improvisada: como ela é suportada, como é aterrada e como os circuitos são segregados.

Suportação e fixação

Eletrocalha e leito não se sustentam sozinhos: são apoiados em mãos-francesas, suportes em perfil ou tirantes, com espaçamento regular entre apoios dimensionado para o peso dos cabos sem flecha excessiva. Em eletroduto, vale a regra de apoios frequentes e de caixas de passagem nas mudanças de direção e em distâncias máximas, para que a enfiação seja possível. O suporte é estrutural: sub ou superdimensioná-lo gera, de um lado, deformação e risco; de outro, custo desnecessário.

Aterramento e continuidade elétrica

Eletrocalha, leito e perfilado são massas metálicas que, em uma falta, podem ficar energizadas. Por isso devem ser aterrados e manter continuidade elétrica em todo o percurso: as emendas, os trechos articulados e as derivações recebem cordoalhas ou conexões de equipotencialização para que a estrutura inteira funcione como um caminho contínuo até o aterramento. O aterramento das massas é requisito da ABNT NBR 5410 (baixa tensão) e dá suporte à segurança exigida pela NR-10 — é o que protege as pessoas contra choque elétrico ao tocar a estrutura.

Segregação dos circuitos

Nem todo cabo pode correr junto. Circuitos de potência e de comando/controle, e principalmente energia e dados/sinais, devem ser segregados — em bandejas distintas, em compartimentos separados ou com afastamento e barreiras — para evitar interferência eletromagnética e facilitar a manutenção. Essa separação é decidida no projeto e se materializa no traçado: é mais barato segregar no papel do que remediar ruído e cruzamento depois da planta energizada.

Montagem e fixação na prática

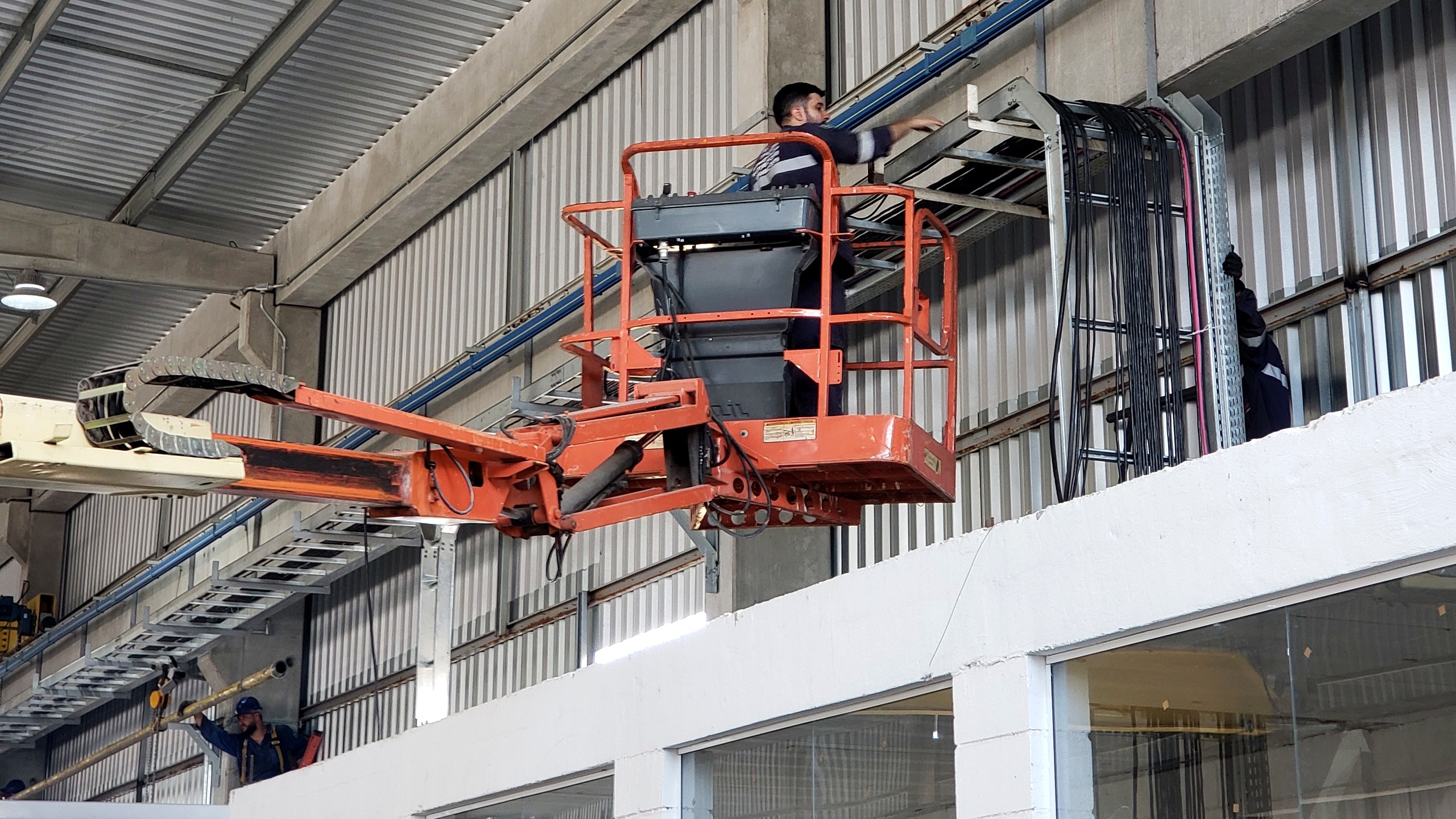

Com o traçado e o dimensionamento em mãos, a montagem segue uma sequência que evita retrabalho. Primeiro vai a suportação — mãos-francesas, suportes e tirantes nos espaçamentos de projeto, nivelados e prumados. Depois, a estrutura de condução: os trechos de leito e eletrocalha são unidos com emendas e acessórios originais, as curvas e derivações usam peças de raio adequado (nada de “dobrar no joelho”), e as mudanças de direção e travessias recebem caixas de passagem.

Em seguida vem o aterramento da estrutura, garantindo continuidade nas emendas antes de qualquer cabo entrar. Só então começa o lançamento e a amarração dos cabos, respeitando a taxa de ocupação, o raio mínimo de curvatura de cada cabo e a segregação entre potência, comando e dados. Por fim, tudo é identificado — circuitos anilhados, bandejas e caixas sinalizadas — para que a manutenção futura encontre cada cabo sem adivinhação.

Esses passos parecem óbvios, mas é a ordem e o rigor que diferenciam a obra: aterrar antes de enfiar, respeitar o raio de curvatura, não exceder a ocupação e identificar tudo. São essas escolhas — e a execução por equipe própria e habilitada, sob a NR-10 — que entregam uma infraestrutura segura e durável. A montagem da infraestrutura é parte da montagem e instalações elétricas industriais e segue o mesmo padrão de responsabilidade técnica de toda obra elétrica da Token.

Integração com o projeto e o as-built

A infraestrutura elétrica não nasce na obra: nasce no projeto elétrico. É lá que o traçado das bandejas, a ocupação, o agrupamento, a segregação e o aterramento são definidos em planta, em conjunto com o dimensionamento dos cabos e dos quadros. Quando a infraestrutura é improvisada em campo, sem projeto, o resultado é o conhecido: calha lotada que não aceita ampliação, agrupamento que derrete a ampacidade, potência e dados no mesmo eletroduto e nenhuma rastreabilidade.

Por isso o ciclo correto parte do projeto, passa pela execução controlada e termina no as-built — o “como construído”. O as-built registra o que realmente foi instalado: traçados, seções de cabo, identificação de circuitos, pontos de aterramento e folgas de ocupação. É esse documento que transforma a planta em algo mantível e ampliável: a próxima intervenção sabe por onde os cabos passam, quanta folga existe e onde estão as referências de terra.

O percurso, do projeto à documentação final, costuma seguir quatro etapas encadeadas:

Tratar a infraestrutura elétrica como uma decisão de engenharia — e não como uma lista de peças — é o que evita o retrabalho mais caro de uma planta: descobrir, com a fábrica rodando, que a bandeja não comporta a ampliação ou que um cabo aquece além do previsto. Do projeto ao as-built, com ocupação e agrupamento calculados pela NBR 5410, estrutura aterrada e circuitos segregados, a infraestrutura deixa de ser um detalhe e passa a ser o que sempre foi: o esqueleto que mantém a energia segura e organizada. A Token Engenharia projeta, dimensiona, monta e documenta essa infraestrutura — com engenheiro responsável e ART —, em todo o território nacional.

Perguntas frequentes sobre infraestrutura elétrica

Qual a diferença entre eletrocalha e leito para cabos?

A eletrocalha é uma calha metálica de fundo contínuo (lisa ou perfurada) que conduz e protege os cabos por todos os lados; é usada em circuitos de menor seção, comando e controle, e em trechos que pedem mais proteção mecânica. O leito para cabos é uma estrutura aberta tipo escada (longarinas e travessas), que prioriza ventilação e dissipação de calor — ideal para cabos de potência de seções maiores e para grandes lances. Em resumo: eletrocalha protege e fecha mais; leito ventila e suporta volumes maiores de cabos.

Qual a taxa de ocupação de um eletroduto?

A ocupação de um eletroduto é limitada para deixar espaço de ar, permitir a enfiação dos condutores sem danos e ajudar na dissipação de calor — não se enche o tubo até o limite físico. A boa prática e a ABNT NBR 5410 (baixa tensão) limitam a área ocupada pelos condutores em relação à área interna do eletroduto, com valor menor quando há mais de um circuito ou condutor. O percentual exato e os fatores de agrupamento devem ser conferidos na cláusula vigente da NBR 5410 a cada projeto.

Eletrocalha precisa ser aterrada?

Sim. Eletrocalha, leito e perfilado são estruturas metálicas que podem ficar energizadas em caso de falta; por isso devem ser aterrados e ter continuidade elétrica garantida ao longo de todo o percurso, com cordoalhas ou conexões de equipotencialização nas emendas e nos trechos articulados. O aterramento das massas metálicas é requisito da ABNT NBR 5410 e da segurança em eletricidade (NR-10), e protege as pessoas contra choque elétrico.

Quando usar perfilado em vez de eletrocalha?

O perfilado (perfil tipo U) é indicado para cargas leves e poucos condutores — derivações curtas, descidas para tomadas e luminárias, pequenos ramais e pontos finais de circuito. Quando o volume de cabos cresce, há cabos de potência de maior seção, ou o lance é longo e contínuo, passa-se para eletrocalha ou leito, que têm maior capacidade de suporte e melhor acomodação dos cabos. Em uma mesma planta é comum os três conviverem: leito e eletrocalha nas troncais, perfilado nas pontas.
