Etiqueta de arco elétrico: o que ela precisa informar e como interpretar

Para que serve a etiqueta e onde ela é fixada

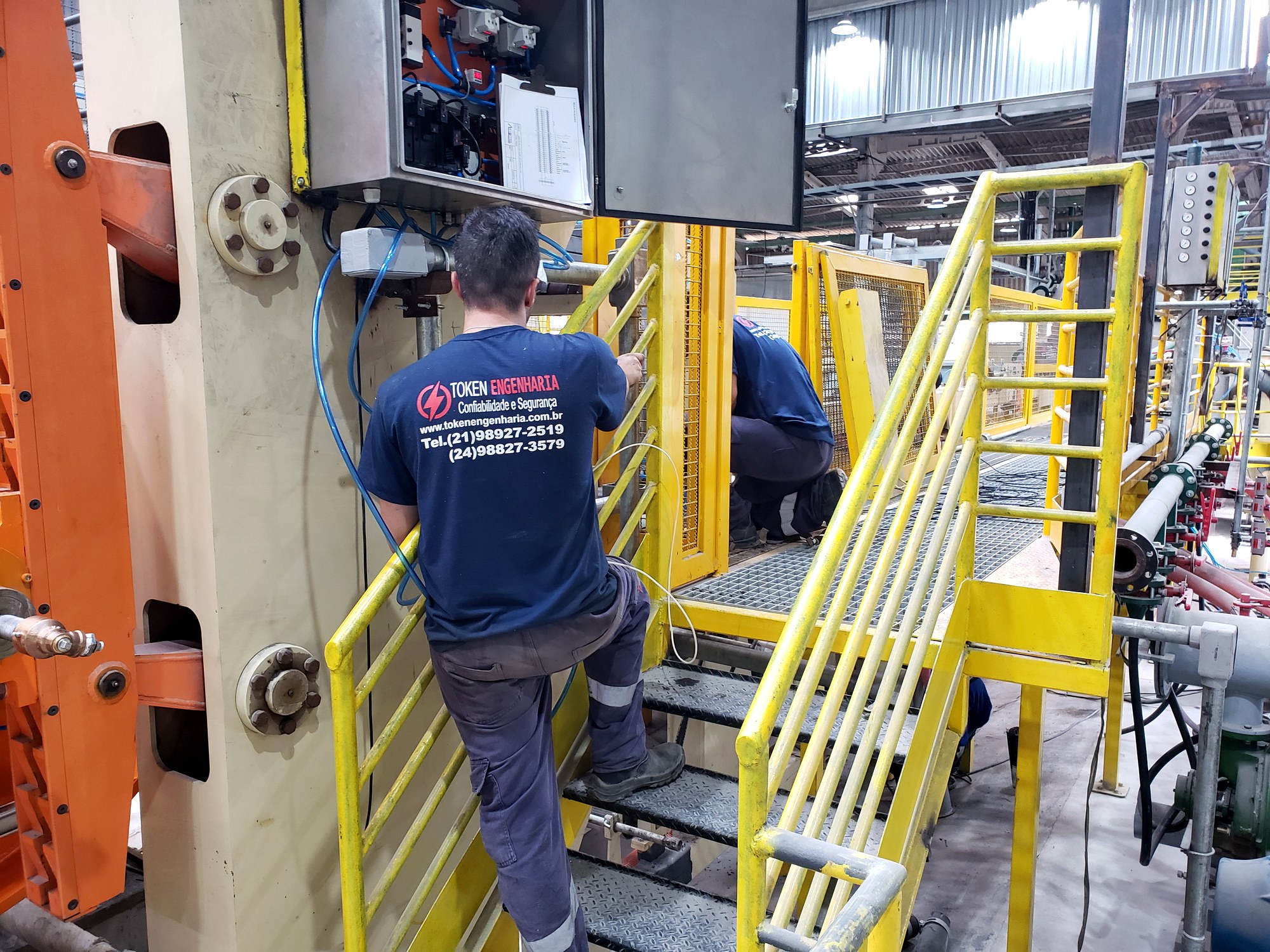

Quando um eletricista precisa abrir um painel, medir tensão ou realizar qualquer intervenção com a instalação energizada, ele precisa de duas informações críticas antes de tocar em qualquer componente: qual o risco de choque e qual o risco de arco elétrico. O risco de choque é gerenciado pelos limites de aproximação da NR-10 (Anexo II). O risco de arco elétrico é comunicado pela etiqueta de arco elétrico, que deve estar fixada visivelmente em todo equipamento que possa exigir exame, ajuste ou manutenção com energia — incluindo switchboards, paineis de distribuição (QGBT), centros de controle de motores (CCM), cubículos de média tensão e quadros de comando industrial.

A obrigatoriedade vem de duas frentes normativas que se complementam:

• ABNT NBR 17227:2025 (seção 7) — norma nacional vigente; define os seis campos mínimos que a etiqueta deve conter e exige o idioma português (seção 7.2).
• NFPA 70E (ed. 2024) — referência americana de boa prática, não vinculante no Brasil. É a base que a nova NR-10 adapta no Anexo IV; consultá-la ajuda, mas quem manda na etiqueta brasileira é a NBR 17227:2025.

A etiqueta reflete o último estudo de energia incidente aprovado. Se houver alguma medida de redução de risco (por exemplo, instalação de relé de arco), a etiqueta só pode ser trocada após a medida ser implementada e verificada (NBR 17227:2025, cl. 7.2.3.2). Colocar uma etiqueta otimista antes do retrofit é falta grave.

Além das portas de painéis, a sinalização também alcança os acessos de pátios e salas elétricas onde a energia incidente é significativa. Em uma subestação industrial com cubículos de média tensão, a entrada da sala também é ponto de sinalização.

Campo a campo: o que cada informação da etiqueta significa

1. Aviso de perigo e identificação do risco

O cabeçalho em vermelho com a palavra “PERIGO” seguida de “RISCO DE ARCO ELÉTRICO” deve estar em português e ser visível sem abrir o painel. A ABNT NBR 17227:2025 (seção 7.2) é explícita: etiqueta em inglês (como as importadas de equipamentos americanos) não atende a norma nacional se o trabalhador não lê a língua.

2. Energia incidente máxima (cal/cm²) e distância de trabalho

A energia incidente é calculada pelo método IEEE Std 1584:2018, adotado como método de cálculo pela NBR 17227:2025. O valor em cal/cm² representa a energia térmica por unidade de área que atinge o trabalhador na distância de trabalho indicada. É o pior caso entre dois cenários calculados: corrente de arco nominal e corrente de arco mínima (que pode produzir energia até 4× maior, pois o dispositivo de proteção atua mais lentamente).

A distância de trabalho (distância típica entre o rosto/tórax do eletricista e o arco) não é arbitrária: para paineis BT o valor de referência da IEEE 1584:2018 (Tabela 10) é 457 mm (18 in). A etiqueta precisa indicar qual distância foi usada no cálculo para que o técnico saiba se vai trabalhar mais perto ou mais longe do padrão.

3. Limite de arco — arc flash boundary (AFB)

O AFB é a distância a partir do ponto de arco até onde a energia incidente cai para 1,2 cal/cm² (5,0 J/cm²), limiar calculado para queimadura de segundo grau em pele exposta. É determinado pelo método IEEE 1584:2018 e não é tabelado: depende da corrente de curto-circuito, da configuração do involúcro e do tempo de atuação da proteção. Para um painel BT com Icc alta e proteção lenta, o AFB pode ultrapassar 2 metros.

Dentro do AFB todo trabalhador é obrigado a usar EPI de arco, ainda que apenas observando (e não tocando). O AFB é um critério diferente dos limites de aproximação da NR-10 Anexo II, que tratam de choque elétrico e são tabelados por faixa de tensão — para instalações abaixo de 1 kV, por exemplo, as zonas de risco e controlada são raios tabelados por faixa de tensão no Anexo II da NR-10 (Portaria SEPRT 915/2019) — e tratam de choque, não de arco. O profissional atende aos dois critérios ao mesmo tempo, cada um pela sua fonte.

4. EPI e ATPV mínimo

A vestimenta de proteção contra arco elétrico é classificada pelo seu ATPV (Arc Thermal Performance Value), expresso em cal/cm². O valor na etiqueta indica o ATPV mínimo que o EPI do eletricista deve ter antes de entrar no AFB. A NBR 17227:2025 (seção 6 + Tabelas 11/12) orienta a seleção por faixas:

• Energia incidente entre 1,2 e 12 cal/cm²: roupa arc-rated com ATPV ≥ energia calculada
  + face shield arc-rated + luvas + óculos + proteção auditiva.
• Energia incidente acima de 12 cal/cm²: adiciona capô arc flash (flash suit hood)
  e camadas externas arc-rated.

Regra de ouro: os ratings de camadas individuais não se somam sem ensaio de sistema. Usar duas peças de 8 cal/cm² não equivale a 16 cal/cm² (prática consolidada, NFPA 70E ed. 2024).

5. Nível de tensão nominal do sistema

Indica a tensão a que o equipamento está sujeito (ex.: 480 V, 13,8 kV). São dados de entrada para o cálculo e ajudam o técnico a confirmar que o EPI que ele carrega é classificado para aquela tensão (luvas dielétricas classe 00 a 4 têm limites de tensão distintos).

6. TAG do equipamento

A identificação única do painel ou cubículo — como “QGBT-01”, “CCM-B” ou “SE-MT-03” — vincula a etiqueta ao ativo físico e ao banco de dados do estudo. Sem a TAG, quando o estudo é refeito ou o equipamento é modificado, não há como rastrear qual etiqueta corresponde a qual resultado de cálculo. A NBR 17227:2025 (cl. 7.2, item d) lista a TAG como campo obrigatório.

Quem assina e qual a validade da etiqueta

Quem elabora o estudo que gera a etiqueta é o profissional legalmente habilitado — engenheiro eletricista registrado no CREA, com ART emitida para o serviço. A NR-10 é expressa: “Os documentos técnicos previstos no Prontuário de Instalações Elétricas devem ser elaborados por profissional legalmente habilitado” (item 10.2.7, Portaria SEPRT 915/2019).

Sobre validade, o ponto que mais gera confusão: não existe prazo em anos fixado em norma brasileira para a etiqueta de arco elétrico. Quem circula “validade de 5 anos” está repetindo prática estrangeira como se fosse regra nacional. O critério real é outro:

• A etiqueta reflete o último estudo: a ABNT NBR 17227:2025 (7.2.3.2) amarra o conteúdo da etiqueta ao estudo mais recente. Estudo novo, etiqueta nova — e a antiga sai do painel.
• Mudou o cenário, o número morreu: a nova NR-10 (Portaria MTE 737/2026) traz o critério de forma literal no item 10.11.2.2 — qualquer equipamento diferente, corrente de falha superior, tempo de eliminação de falha superior e distância de trabalho menor impede a aplicação do Anexo IV. Traduzindo para a rotina da planta: trocar disjuntor, mexer no ajuste do relé, aumentar a Icc ou trabalhar mais perto do que o estudo previu invalida o valor da etiqueta.

Manter as etiquetas coerentes com o estudo vigente é responsabilidade de quem opera o equipamento — e é o que dá ao eletricista base técnica para escolher o EPI certo antes de abrir a porta do painel.

Os 6 erros que invalidam a etiqueta de arco elétrico

Na atividade de auditoria do estudo de energia incidente, os erros abaixo aparecem com frequência. Cada um pode invalidar a etiqueta ou gerar passivo em caso de acidente:

Como é o processo de geração das etiquetas pela Token

A Token Engenharia realiza o estudo completo desde o levantamento de campo até a emissão das etiquetas, registrado em ART no CREA. O processo segue a ABNT NBR 17227:2025 e adota o método de cálculo IEEE 1584:2018:
