Disjuntores de Média Tensão: óleo, vácuo e SF6 — quando substituir

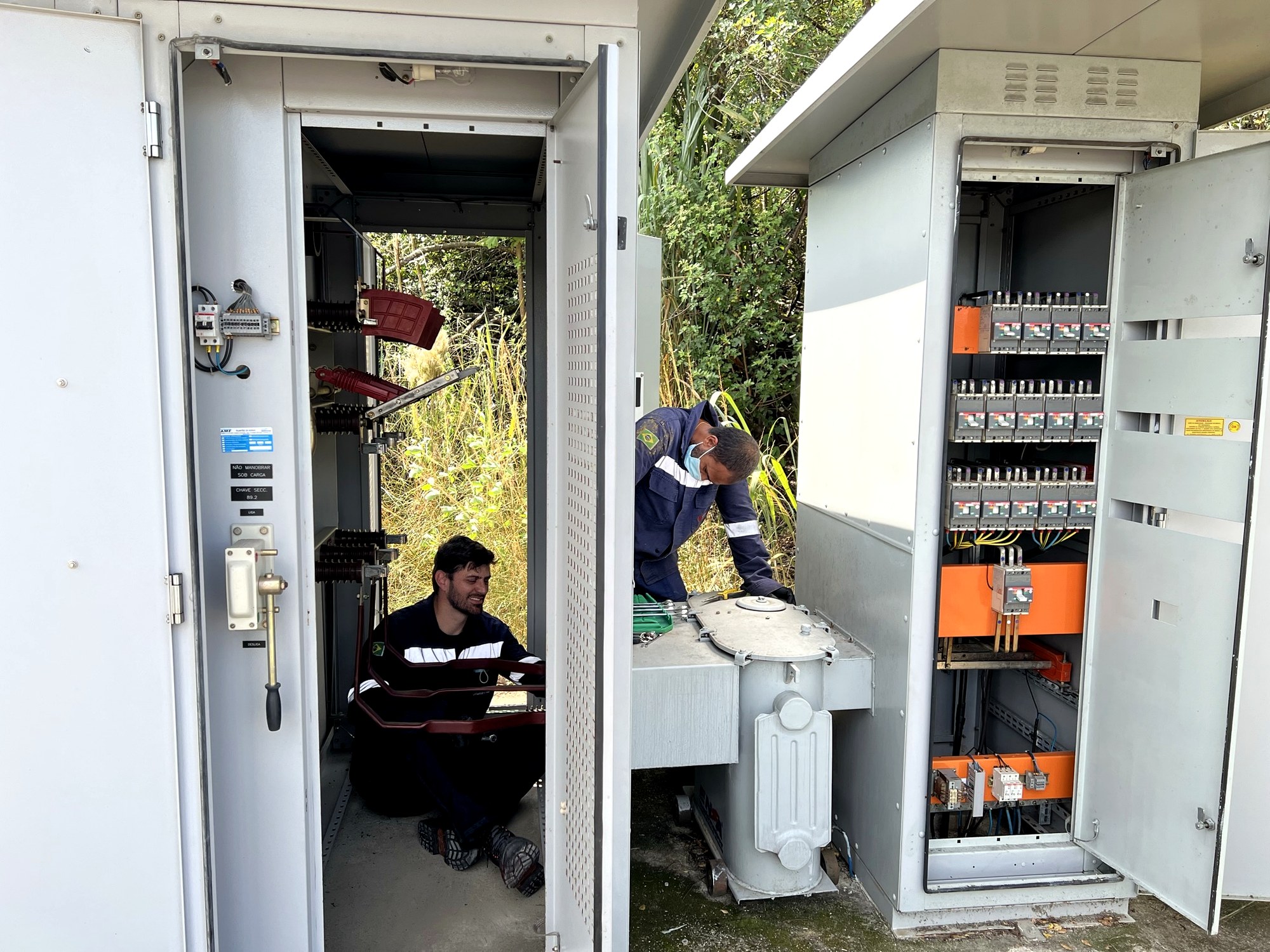

Tipos de disjuntor de média tensão: óleo (PVO/GVO), vácuo e SF6

Todo disjuntor faz a mesma coisa: abrir o circuito sob carga e, principalmente, interromper a corrente de curto-circuito com segurança. A diferença entre as tecnologias está no meio que extingue o arco elétrico que se forma no instante da abertura. Em média tensão, três meios dominaram a história do equipamento — e entender cada um é o primeiro passo para decidir o que substituir.

O disjuntor a óleo é a tecnologia mais antiga. O arco se forma dentro de um tanque de óleo isolante: o calor do arco vaporiza o óleo, gera uma bolha de gás que resfria e, na passagem da corrente pelo zero, o arco se apaga. Ele aparece em duas famílias — grande volume de óleo (GVO), com tanques generosos, e pequeno volume de óleo (PVO), mais compacto. São robustos, mas pesados em manutenção e em risco, e há décadas saíram de linha.

O disjuntor a vácuo faz a interrupção dentro de uma ampola selada sob vácuo. Sem meio para sustentar o arco, ele se extingue quase instantaneamente na primeira passagem da corrente pelo zero. É compacto, praticamente isento de manutenção do meio de interrupção e tem longuíssima vida elétrica — por isso domina hoje a média tensão de distribuição.

O disjuntor a SF6 usa o gás hexafluoreto de enxofre, de altíssima rigidez dielétrica, para extinguir o arco e isolar os contatos. Entrega excelente desempenho, especialmente em tensões e correntes mais altas, mas carrega uma desvantagem ambiental relevante: o SF6 é um dos gases de efeito estufa de maior potencial de aquecimento global, o que pressiona a indústria a migrar para o vácuo na média tensão.

Vendo as três tecnologias lado a lado, fica claro por que o mercado convergiu para o vácuo na distribuição e reserva o SF6 para nichos de tensão e corrente mais altas:

Por que o óleo saiu de linha (risco e manutenção)

O disjuntor a óleo não foi aposentado por moda — foi por um conjunto de problemas que se acumulam com o tempo e que a engenharia de manutenção conhece bem. O primeiro é o próprio óleo isolante: ele envelhece, absorve umidade e contaminantes e perde rigidez dielétrica. Isso obriga a análises periódicas, a regeneração ou troca do óleo e ao descarte ambientalmente controlado — um custo recorrente que não existe nas tecnologias modernas.

O segundo é o risco. Óleo é inflamável: um defeito interno, um arco mal extinto ou um vazamento podem evoluir para incêndio e, em falhas severas, para a ruptura do tanque. Em uma subestação, isso não para apenas um equipamento — pode tirar a instalação inteira de operação e expor pessoas. É justamente o tipo de cenário que a NR-10 e os estudos de risco buscam eliminar.

O terceiro é a obsolescência. Com a tecnologia fora de linha, peças de reposição, contatos, mecanismos de mola e até o próprio disjuntor completo ficaram escassos. Uma falha pode significar semanas de instalação parada à espera de uma peça que talvez nem exista mais. E há um quarto fator silencioso: muitos disjuntores a óleo foram especificados para uma corrente de curto-circuito antiga; com o crescimento da carga e da rede, a capacidade de interrupção deles pode já não dar conta do curto atual — uma condição perigosa, porque o equipamento que deveria proteger pode falhar exatamente quando é mais exigido.

Vácuo x SF6: vantagens, limites e o lado ambiental

Decidido que o óleo sai, a pergunta seguinte é: vácuo ou SF6? As duas são tecnologias maduras e seguras, mas têm vocações diferentes. Não existe um vencedor absoluto — existe a escolha certa para cada faixa de tensão, corrente e contexto.

O vácuo brilha na média tensão de distribuição — a faixa típica da maioria das subestações industriais e de entrada. É compacto, tem vida elétrica muito alta (suporta milhares de operações), praticamente não exige manutenção do meio de interrupção e — ponto cada vez mais decisivo — não usa gás de efeito estufa. Seu limite aparece em tensões muito elevadas e em algumas aplicações de corrente de interrupção específica, onde sustentar o desempenho dielétrico fica mais difícil.

O SF6 tem como trunfo a rigidez dielétrica excepcional do gás, o que o torna forte em tensões e correntes mais altas e em equipamentos compactos isolados a gás. O problema é ambiental: o hexafluoreto de enxofre é um gás de altíssimo potencial de aquecimento global, com vida atmosférica longa. Vazamentos e o manejo no fim de vida exigem controle rigoroso, e a tendência regulatória mundial é restringir o seu uso onde houver alternativa. Por isso, em retrofit de média tensão, o vácuo costuma ser o caminho preferencial na maioria dos casos.

Sinais de que o disjuntor precisa ser substituído

Disjuntor de média tensão não avisa com antecedência: quando falha, falha na hora mais crítica. Por isso a decisão de substituir se baseia em sinais e dados de inspeção, não na quebra. Os principais indicadores são:

• Tecnologia obsoleta: disjuntor a óleo (GVO/PVO) ou modelos antigos sem reposição de peças e sem suporte do fabricante.
• Óleo degradado: ensaios de rigidez dielétrica reprovando, presença de umidade, borra ou vazamento no tanque.
• Capacidade de interrupção insuficiente: a corrente de curto-circuito atual da instalação ultrapassa a capacidade de ruptura do disjuntor — risco grave.
• Mecanismo cansado: tempos de abertura/fechamento fora da faixa, molas e relés desgastados, falhas de operação registradas.
• Pontos quentes: a termografia revela aquecimento anormal em contatos, conexões e barramentos associados ao disjuntor.
• Risco de arco elétrico: estudos de energia incidente indicando nível alto, muitas vezes ligado a proteção lenta ou subdimensionada. — o tempo de abertura entra direto nessa conta, como mostra o simulador de arco-flash.
• Indisponibilidade: histórico de paradas e dificuldade crescente de manter o equipamento operando com segurança.

Reunidos, esses sinais formam o laudo que justifica tecnicamente a troca. E quase sempre a forma mais inteligente de executá-la não é refazer a subestação inteira — é o retrofit.

Retrofit: trocar o disjuntor mantendo o cubículo

Retrofit é substituir o que está obsoleto aproveitando a estrutura que ainda serve. No caso do disjuntor de média tensão, significa retirar a unidade antiga (a óleo, na maioria das vezes) e instalar um disjuntor moderno — em geral a vácuo — adaptado ao cubículo existente, modernizando junto a proteção. Não se refaz a subestação: preserva-se o cubículo, o barramento, a infraestrutura e os cabos que estão em boas condições.

Isso responde direto à dúvida mais comum: sim, dá para trocar o disjuntor sem trocar o cubículo. O que torna o retrofit possível é a engenharia de compatibilização — adaptar mecânica e eletricamente o disjuntor novo ao espaço e às interfaces do painel antigo, com kits de adaptação quando necessário. O ganho é triplo: menor custo que a troca total, menos tempo de parada e recomposição da proteção ao nível atual da norma.

O retrofit de média tensão segue um roteiro de engenharia, do diagnóstico à energização:

Segurança e ensaios após a troca

Trocar o disjuntor é metade do trabalho. A outra metade — a que garante que a instalação volta a operar com segurança — são os ensaios de comissionamento e os procedimentos da NR-10. Energizar um disjuntor de média tensão sem comprovar que ele está íntegro e que a proteção está coordenada é assumir um risco que a engenharia não aceita.

Antes de qualquer energização, todo o serviço acontece com o circuito desenergizado, bloqueado e aterrado, com a instalação na condição segura prevista pela NR-10 e por profissional habilitado e autorizado. Depois da montagem, o disjuntor novo passa por uma bateria de ensaios antes de assumir a proteção:

Cada um desses ensaios responde a um critério técnico do equipamento e dos procedimentos de comissionamento — sob a ABNT NBR 14039 (instalações de média tensão) e a NR-10, na edição vigente de cada uma. O que sustenta tudo isso é a responsabilidade técnica formal: o retrofit, os ensaios e a energização ficam vinculados a um engenheiro registrado no CREA, por meio da ART. É esse profissional que responde pelo dimensionamento da nova unidade, pela compatibilidade com o cubículo e pela coordenação da proteção — e sem esse vínculo formal nenhuma troca de disjuntor de média tensão deve ser energizada.

Vale reforçar o ângulo certo: substituir um disjuntor de média tensão não é comprar um equipamento e encaixá-lo. É um serviço de engenharia — diagnóstico, projeto, compatibilização, execução segura e comissionamento — que recompõe a proteção da instalação inteira. É assim que a Token Engenharia trata o retrofit e a modernização elétrica de subestações e painéis: avaliando a real necessidade, escolhendo a tecnologia certa e executando com ART, em todo o território nacional.

Perguntas frequentes sobre disjuntores de média tensão

Qual a diferença entre disjuntor a óleo, vácuo e SF6?

A diferença está no meio que extingue o arco na abertura. No disjuntor a óleo, o arco se forma dentro de óleo isolante, que resfria e apaga o arco — é a tecnologia mais antiga, com manutenção pesada e risco de incêndio. No disjuntor a vácuo, a abertura ocorre dentro de uma ampola selada sob vácuo, onde o arco se extingue quase instantaneamente — é a tecnologia dominante hoje em média tensão de distribuição. No disjuntor a SF6, o arco é extinto pelo gás hexafluoreto de enxofre, com ótimo desempenho dielétrico, mais comum em tensões e correntes mais altas, porém com a desvantagem de o SF6 ser um gás de elevado potencial de aquecimento global.

Por que trocar disjuntor a óleo?

Porque ele acumula risco e custo. O óleo isolante envelhece, perde rigidez dielétrica e exige análise e troca periódicas; há risco de vazamento, incêndio e até ruptura em uma falha; as peças de reposição ficaram escassas porque a tecnologia saiu de linha; e a capacidade de interrupção muitas vezes já não acompanha o aumento da corrente de curto-circuito da instalação. Substituí-lo por uma unidade a vácuo ou SF6, em geral por retrofit, reduz manutenção, elimina o risco do óleo e recompõe a proteção.

Disjuntor a vácuo é melhor que SF6?

Não existe um “melhor” absoluto — depende da aplicação. Para a média tensão de distribuição, o disjuntor a vácuo costuma ser a escolha: é compacto, praticamente isento de manutenção do meio de interrupção, com longa vida elétrica e sem gás de efeito estufa. O SF6 leva vantagem em tensões mais altas e em algumas correntes de interrupção elevadas, pela rigidez dielétrica do gás, mas carrega a desvantagem ambiental. Por isso, em retrofit de média tensão, o vácuo é hoje o caminho preferencial na maioria dos casos.

Dá para trocar o disjuntor sem trocar o cubículo?

Sim — é exatamente o que o retrofit faz. Em vez de substituir todo o painel ou cubículo de média tensão, troca-se o disjuntor obsoleto por uma unidade moderna (em geral a vácuo), adaptada ao espaço existente, e moderniza-se a proteção. Isso preserva a estrutura, o barramento e a infraestrutura, reduz custo e tempo de parada e mantém a operação. O retrofit precisa de estudo de compatibilidade, projeto com ART e ensaios após a troca, conforme a NR-10 e a ABNT NBR 14039 (instalações de média tensão).
