Calculadora de Transição Redondo-Quadrado — meia-planificação por triangulação

O que é uma transição redondo-quadrado e por que o gabarito é mais complexo que o do cone

Uma transição redondo-quadrado é a peça que conecta uma seção circular — a boca de um tubo, de um ventilador, de um bocal — a uma seção quadrada ou retangular: a abertura de um duto, uma flange, o bocal de um silo. Aplicações típicas: transição de virola para duto retangular, moega de silo (funil de descarga), colarinho de chaminé (adaptador do bocal redondo da chaminé à abertura quadrada da estrutura), caixas de ar-condicionado e adaptadores de equipamento. É encontrada em dutos de ventilação, exaustão industrial e transições de chaminé industrial.

A superfície dessa peça não é cônica nem cilíndrica. Ela é formada por dois tipos de faces: quatro faces triangulares planas (entre cada lado reto do quadrado e um arco da boca circular) e quatro cantos côncavos (entre cada vértice do quadrado e o arco de quarto de círculo da boca). Esse mix de superfícies planas e cônicas torna a planificação muito mais trabalhosa do que a de um cone.

O método clássico de bancada é a triangulação: divide-se a superfície em triângulos planos usando as true lengths (comprimentos verdadeiros das geratrizes) e monta-se a planificação peça a peça. A calculadora faz essa conta para uma transição concêntrica de seção quadrada e entrega a meia-planificação pronta para traçar e cortar.

Como funciona o método de triangulação para planificar a transição

O método divide a superfície em triângulos planos e os “desdobra” sobre um plano. Para uma transição quadrada concêntrica, o procedimento é:

1. Divida a boca circular em 12 arcos iguais de 30°. Cada ponto da boca fica em θ = 0°, 30°, 60°, …, 330°, com coordenadas (r·cosθ, r·sinθ) na boca de cima.
2. Identifique os 4 cantos do quadrado. Para uma transição concêntrica: C0 = (A/2, A/2), C1 = (−A/2, A/2), C2 = (−A/2, −A/2), C3 = (A/2, −A/2).
3. Calcule as true lengths. Para cada par (canto Ci, ponto Pj da boca), a TL é a distância real no espaço 3D: TL = √((Ci.x − r·cosθ)² + (Ci.y − r·sinθ)² + h²).
4. Monte a meia-planificação por trilateração 2D. Fixe os dois primeiros cantos no plano e posicione cada ponto da boca usando as distâncias aos dois cantos mais próximos. Cada ponto novo é a interseção de dois círculos no plano.
5. Espelhe para a planificação completa. Por simetria, a meia-planificação é espelhada em relação ao eixo de simetria para obter a peça inteira. Na bancada, corta-se a meia-peça e a outra meia espelhada, e as duas são soldadas.

Como conferir se a planificação está correta

A conferência principal é a soma dos arcos da boca circular planificada. Para 12 divisões de 30° cada, a soma exata é:

12 × r × (π/6) = 2πr = π × d

Esta é a mesma identidade que define o perímetro de um círculo: π × d. Quando a calculadora usa o comprimento do arco (e não o comprimento da corda 2r·sin(15°)), o desvio é zero. Usando cordas, o desvio seria 1,14%, o que em uma transição de d = 500 mm representa quase 18 mm de erro acumulado no perímetro da boca — visível na emenda final.

Além dos arcos, confira na bancada:

• As TLs das geratrizes de canto. Para cada canto, as TLs dos dois pontos extremos (0° e 90° para C0) devem ser maiores ou iguais à altura h (o mínimo é a altura do eixo, quando o ponto da boca está alinhado com o canto).
• O fechamento das faces triangulares. Ao enrolar a meia-planificação, as arestas de cada triângulo devem se encontrar sem folga excessiva. Uma folga fina (2–3 mm) é normal e vai para a folga de raiz da solda; folga grande indica erro de TL.

Para o caso-ouro do exemplo (A = 300 mm, d = 150 mm, h = 250 mm, r = 75 mm), a soma dos arcos deve ser:

Vocabulário rápido da triangulação de transições

• Transição redondo-quadrado: peça de caldeiraria que conecta uma boca circular (tubo, bocal) a uma base quadrada ou retangular (duto, flange).
• True length (TL) — comprimento verdadeiro: a distância real no espaço 3D entre um vértice do quadrado e um ponto da boca circular. É o comprimento da geratriz oblíqua, levando em conta as distâncias horizontais e a altura h.
• Face triangular: a parte da superfície da transição que fica entre um lado reto do quadrado e o arco de 90° da boca circular. É a região que pode ser planificada como triângulo plano.
• Canto côncavo: a parte da superfície que fica entre um vértice do quadrado e um arco de quarto de círculo (de 90°) da boca. É a região cônica, de geratriz variável, que os cantos do quadrado geram.
• Trilateração 2D: o método de posicionar um ponto novo no plano a partir de suas distâncias a dois pontos já conhecidos. É a operação matemática central da planificação por triangulação.
• Meia-planificação: a metade do gabarito aproveitando a simetria da peça. Corta-se a meia-peça na chapa, inverte-se o molde e corta-se a outra metade. Reduz o desperdício de chapa em peças grandes.
• Transição concêntrica: aquela em que o eixo da boca circular está alinhado ao centro do quadrado. A versão excêntrica (eixo deslocado) não é coberta por esta calculadora na versão 1.
• Virola: cilindro de chapa que forma o corpo de um tubo ou de um vaso. A transição redondo-quadrado conecta a virola circular a uma seção retangular.
• Moega: funil de descarga de silo ou tremonha. Tem tipicamente a boca superior quadrada (abertura do silo) e a boca inferior circular (saída de material). A transição redondo-quadrado planifica a superfície lateral da moega.
• Colarinho: peça de adaptação entre a boca circular de uma chaminé ou duto e a abertura quadrada ou retangular da estrutura de apoio. O colarinho é geometricamente uma transição redondo-quadrado de altura baixa.

Triangulação resolve o traçado — a Token fabrica e entrega

O método de triangulação resolve a bancada de hoje: calcula as TLs, monta a meia-planificação e entrega o gabarito para traçar. Mas quando o projeto envolve transições de grande porte, chapa grossa, material especial, geometria excêntrica ou integração com dutos e estrutura metálica, o traçado é o começo de um trabalho que precisa de fabricação controlada.

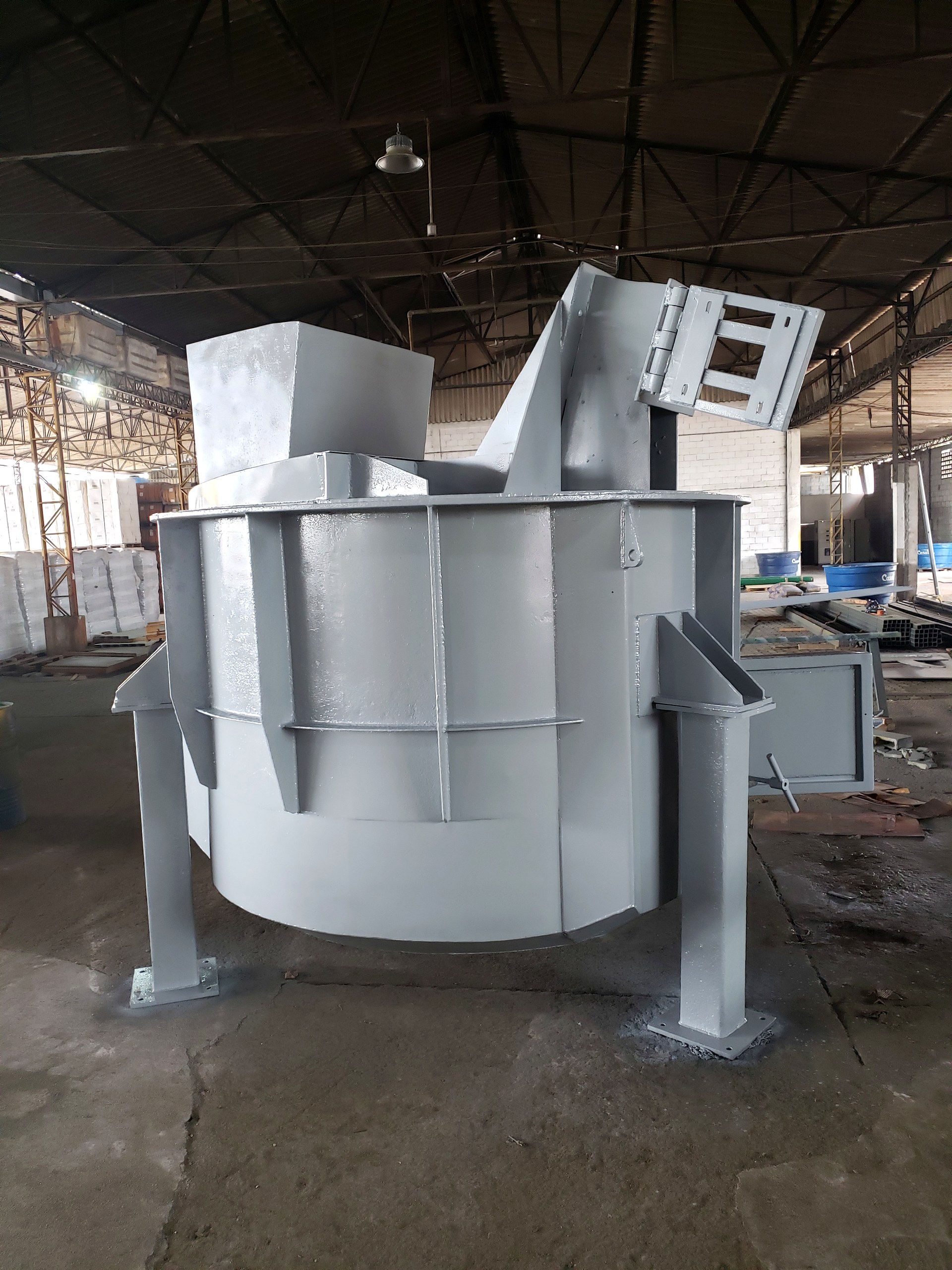

A Token Engenharia fabrica transições redondo-quadrado, redutores, funis e peças especiais em caldeiraria industrial, com soldadores qualificados, procedimento de soldagem e inspeção. Da chapa cortada ao componente instalado no duto, a fabricação sai com ART e responsável técnico — em qualquer lugar do Brasil.

Perguntas frequentes

O que é uma transição redondo-quadrado na caldeiraria?

É a peça que conecta uma seção circular (tubo, bocal, ventilador) a uma seção quadrada ou retangular (duto, flange, abertura em chapa). Aparece em HVAC, chaminés, silenciadores e adaptadores de equipamento. A superfície combina faces triangulares planas e cantos côncavos, tornando a planificação mais complexa que a de um cone.

Como funciona o método de triangulação para planificar a transição?

Divide-se a boca circular em 12 arcos de 30°. Para cada ponto da boca, calcula-se a distância verdadeira (TL) até os dois vértices mais próximos do quadrado. Com essas distâncias, a meia-planificação é construída por trilateração 2D: cada ponto é posicionado no plano a partir das distâncias aos dois cantos já fixados. A meia-peça é espelhada para obter o gabarito completo.

O que é true length (TL) na planificação?

True length (comprimento verdadeiro) é a distância real em 3D de uma geratriz oblíqua: o segmento que vai de um vértice do quadrado a um ponto da boca circular. A fórmula é TL = √((Ci.x − r·cosθ)² + (Ci.y − r·sinθ)² + h²). O conjunto das TLs define toda a geometria da planificação.

Por que esta calculadora é somente para transição concêntrica?

Transição concêntrica é o caso mais comum: o eixo da boca circular está alinhado ao centro do quadrado. A versão 1 resolve apenas esse caso. Transições excêntricas (eixo deslocado) e retangulares (A × B, A ≠ B) exigem triangulação adaptada e serão disponibilizadas em versão futura. Para geometrias especiais, a Token fabrica sob medida com responsável técnico.

Como conferir se a planificação está correta?

A soma dos arcos da boca planificada deve ser igual ao perímetro teórico π × d. Usando comprimentos de arco (não cordas), a soma é exata: 12 × r × (π/6) = π × d. Usando cordas, há um desvio de 1,14% que acumula erro visível em peças grandes. Esta calculadora usa arcos.

O gabarito funciona para qualquer espessura de chapa?

O gabarito é calculado pela face externa (diâmetro externo d e lado externo A). Para chapas finas (≤ 3 mm), a diferença é desprezível. Para chapas grossas, o lado interno tem perímetros menores e o caldeireiro deve aplicar a correção pelo diâmetro médio e lado médio. O campo de espessura desta calculadora é informativo e não aplica essa correção.

Esta calculadora resolve transições retangulares (não quadradas)?

Não. A versão 1 trata somente seção quadrada (A × A) com boca circular concêntrica. Transições retangulares (A × B, A ≠ B) têm geometria diferente nos cantos e requerem triangulação adaptada. Para esse tipo, entre em contato com a Token Engenharia para fabricação sob medida com responsável técnico.
