Como usar o gabarito de corte em ângulo

O molde sai pronto para a bancada. Cada passo evita um erro clássico de traçagem. Para tubos muito grandes, quando o molde ultrapassar 12 folhas A4, o PDF entrega uma folha de traçado com a tabela completa de medidas — você risca pelas ordenadas em vez de colar folhas.

1. Imprima em 100%. No diálogo de impressão, escolha tamanho real ou 100% e desligue qualquer opção de “ajustar à página”. Esse ajuste automático é o principal responsável por gabaritos fora de escala.
2. Confira a barra de calibração. O molde traz uma barra de 50 mm. Meça com uma régua após imprimir: se medir exatamente 50 mm, o gabarito está em escala. Se estiver diferente, refaça a impressão antes de riscar o tubo.
3. Recorte o contorno. Corte a tira pela linha cheia, que já é a linha de corte com a folga que você definiu. Para tubos grandes, cole as folhas A4 pelas cruzes de emenda numeradas antes de recortar.
4. Enrole no tubo. Envolva a tira na volta do tubo, alinhando a geratriz 0 (o ponto mais curto do corte) a uma referência marcada no tubo. A tira tem exatamente o comprimento de enrolamento, então as pontas se encontram sem sobra nem falta.

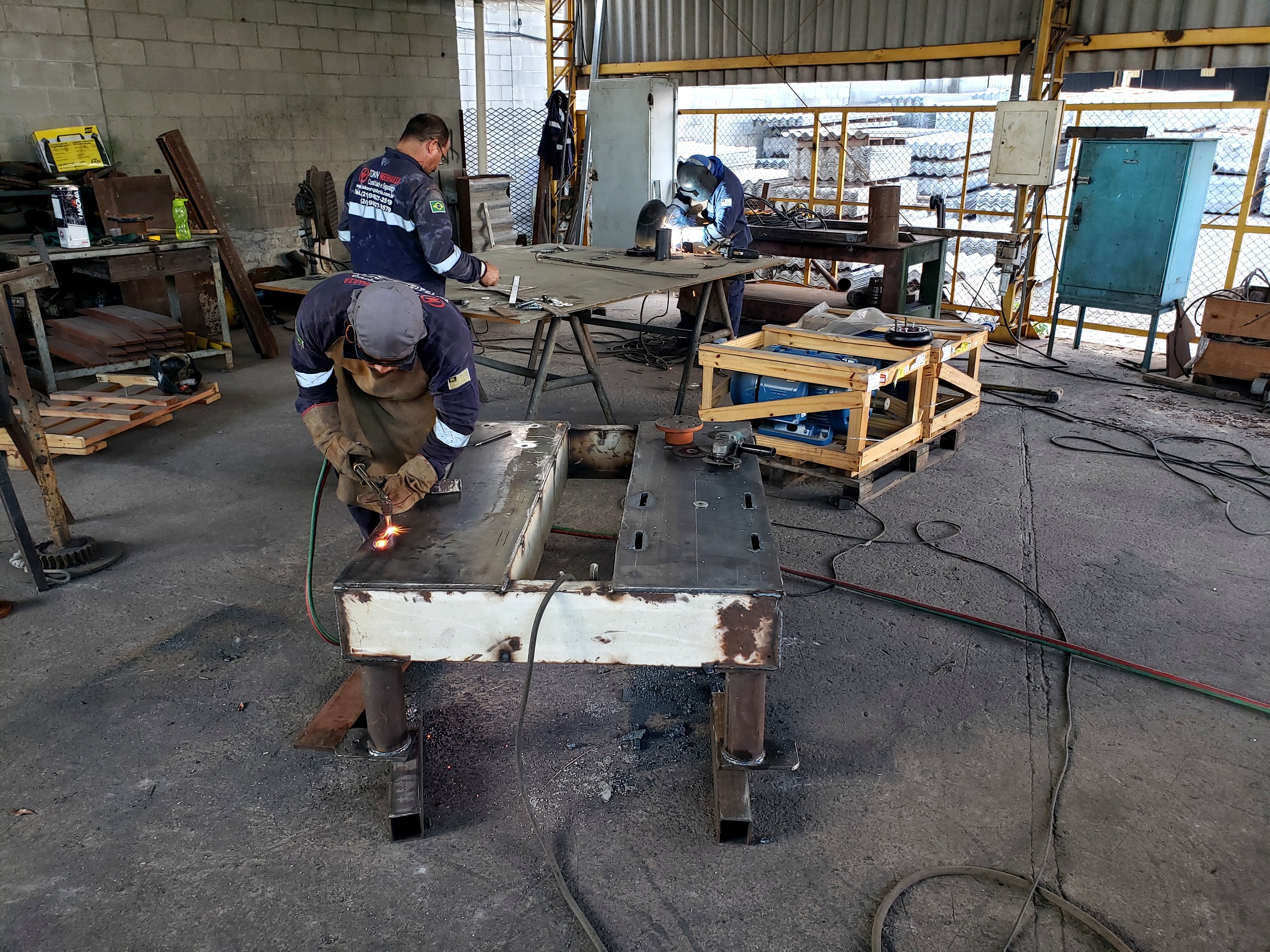

5. Risque e corte. Risque o contorno no metal com riscador ou giz de cera, retire o gabarito e corte pela linha — oxicorte, esmerilhadeira ou plasma, conforme a espessura e a tolerância dimensional exigida.

Como calcular o corte em ângulo pelo método das ordenadas

Entender a matemática por trás do gabarito ajuda a conferir os resultados e a adaptar o método quando necessário. É o método clássico de traçado por ordenadas, o mesmo ensinado nas escolas técnicas de caldeiraria.

Para um tubo de diâmetro externo DE cortado com ângulo α em relação ao esquadro, a profundidade do corte em cada geratriz θ é:

z(θ) = r · tan(α) · (1 − cosθ)

Onde r é o raio externo do tubo (DE/2), α é o ângulo do corte e θ é o ângulo da geratriz medido a partir da geratriz mais curta (θ=0). Na geratriz oposta (θ=180°), a profundidade atinge o máximo — a amplitude do corte — que vale exatamente 2·r·tan(α).

Para um corte a 45°, a amplitude é igual ao próprio diâmetro externo: amp = 2 · (DE/2) · tan(45°) = DE. Para um corte a 30°, amp = DE · tan(30°) = DE/√3 ≈ 0,577 · DE.

O comprimento de enrolamento (desenvolvimento) é calculado pelo diâmetro médio (DM = DE − espessura). Em tubo de parede grossa, a diferença pode chegar a vários milímetros e o gabarito não fecha se essa correção for ignorada.

A tabela abaixo é o cálculo do caso do exemplo: tubo 3″ (DE 88,9 mm), parede 3,05 mm, corte a 45°, dividido em 12 geratrizes.

A profundidade cresce monotonicamente de zero na geratriz 0 até o máximo na geratriz 6 (θ=180°) e volta a zero na geratriz 12. O desenvolvimento total de 269,7 mm é a circunferência pelo diâmetro médio. A amplitude de 88,9 mm é igual ao diâmetro externo — como esperado para um corte a 45°.

Vocabulário rápido do traçado de corte

• Mitra (cotovelo de corte): o corte oblíquo em ângulo que gera a boca elíptica na ponta do tubo. Quando dois tubos mitrados são soldados, formam um cotovelo fabricado.
• Gomo: cada segmento de tubo cortado em ângulo que, soldado em sequência com outros, forma uma curva. O ângulo de cada junta é o ângulo γ da curva de gomos.
• Desenvolvimento: o comprimento de enrolamento da chapa, calculado pelo diâmetro médio (DM = DE − espessura). É o eixo X do molde.
• Ordenada: a profundidade do corte em cada geratriz. O conjunto das ordenadas forma a curva de corte.
• Geratriz: cada linha ao longo do comprimento do tubo, definida pela divisão da circunferência. Mais geratrizes = curva mais suave.
• Amplitude do corte: a diferença entre a geratriz mais longa e a mais curta. Para corte a 45°, amplitude = diâmetro externo. Para outros ângulos, amplitude = DE · tan(α).
• Folga de corte (abertura de raiz): a sobra deixada para a solda, definida pelo procedimento de soldagem. A calculadora desloca o contorno pelo valor informado.

Erros comuns no traçado do corte em ângulo

• Imprimir em “ajustar à página”. É o erro mais frequente. O driver da impressora encolhe o gabarito para caber nas margens e a escala não é mantida. Sempre imprima em 100% e confira a barra de calibração antes de riscar.
• Usar o diâmetro externo para o desenvolvimento. Em tubo de parede grossa, o desenvolvimento pelo DE fica maior que o enrolamento real, e o molde não fecha. O desenvolvimento correto usa o diâmetro médio (DM = DE − espessura).
• Alinhar a geratriz errada ao riscar. A geratriz 0 do molde é o ponto mais curto do corte — não o mais longo. Se o operador enrolar o gabarito ao contrário, a linha de corte sai girada 180°.
• Esquecer a folga de corte. Cortar rente à linha de encaixe, sem abertura de raiz, dificulta a penetração da solda. Informe a folga na calculadora para o molde já sair com ela.
• Poucas geratrizes em tubo grande. Em tubo de grande diâmetro com poucas geratrizes, a curva fica facetada e o risco no metal é impreciso. Aumente para 24 ou 32 divisões para um contorno mais fiel.

Traçado é o começo — a Token fabrica e monta

O gabarito resolve a bancada de hoje: corta o tempo de marcação e padroniza a linha de corte. Mas quando o serviço cresce — um cotovelo de tubo de grande diâmetro, uma estrutura metálica com múltiplos cortes oblíquos, uma curva de gomos fabricada em campo — o traçado é só a primeira etapa de um trabalho que exige fabricação controlada e responsabilidade técnica.

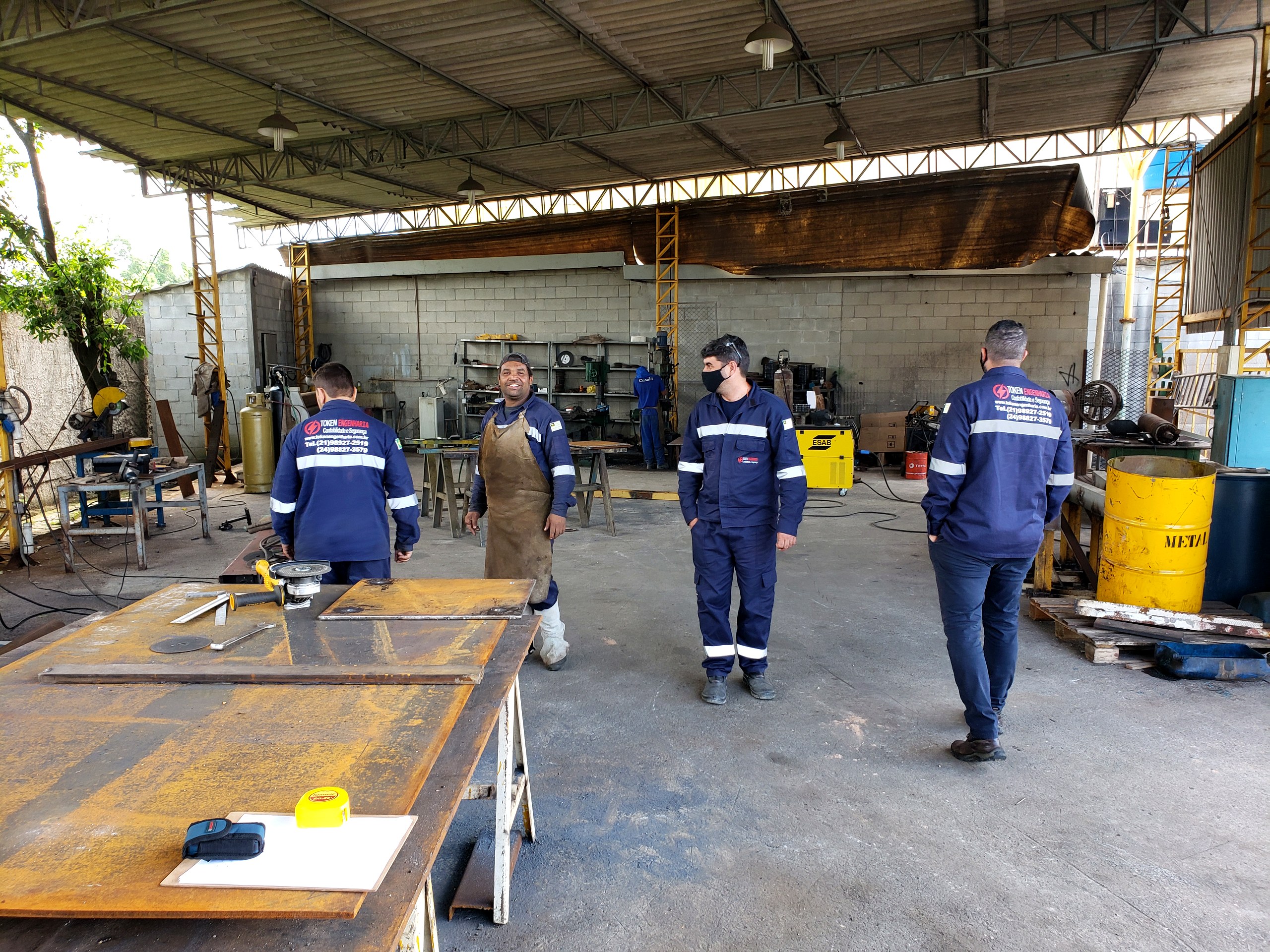

A Token Engenharia atua em caldeiraria industrial e montagem de tubulação com soldadores qualificados, procedimento de soldagem e inspeção, em galpão próprio e em campo. Da linha riscada na bancada ao componente instalado na planta, a fabricação sai com ART e responsável técnico — em qualquer lugar do Brasil.

Gabarito pronto, tubulação montada

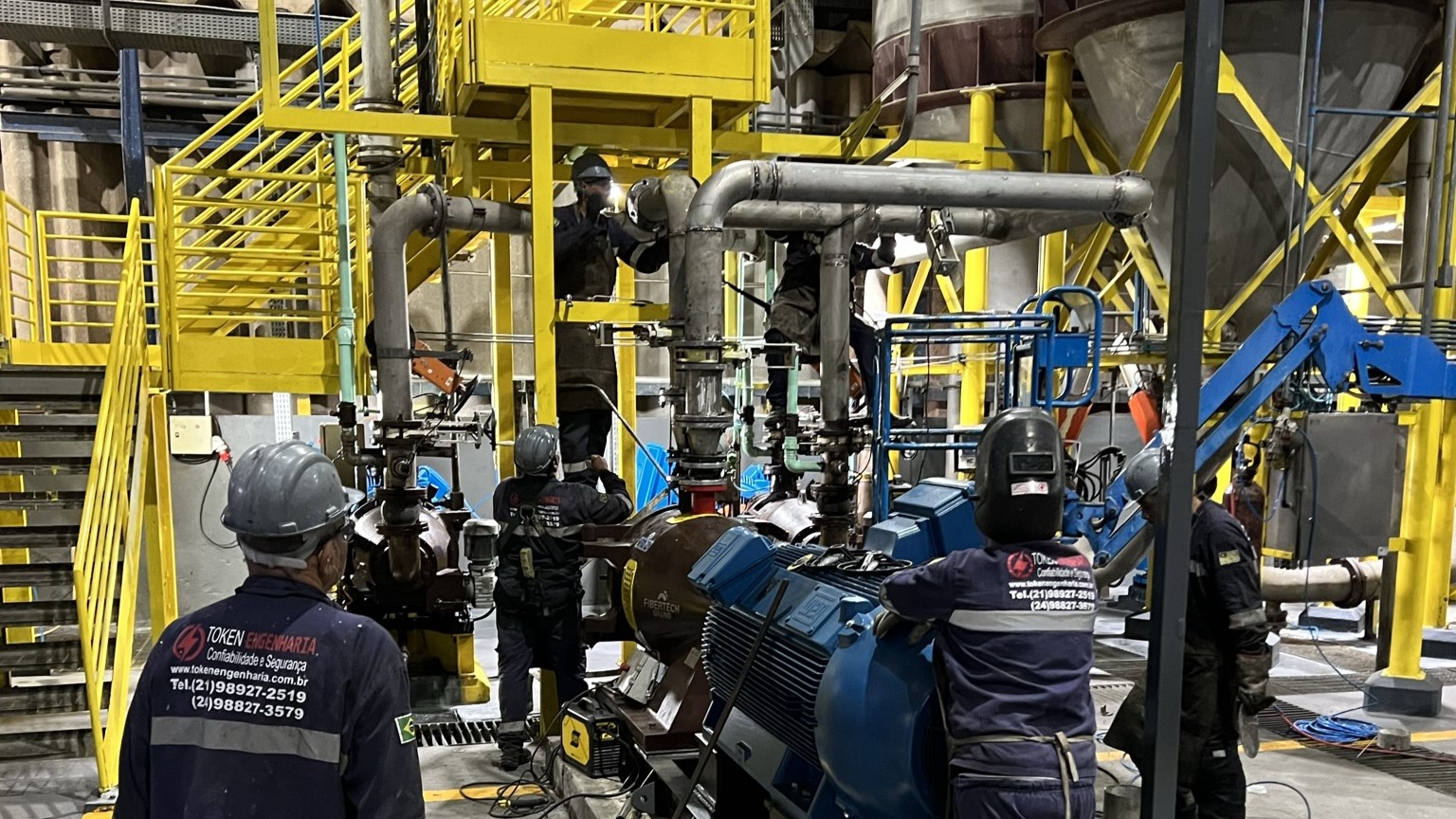

Para o corte avulso, o gabarito resolve; para a linha inteira — suportes, alinhamento, solda qualificada — o caminho é a caldeiraria industrial com montagem industrial.

Perguntas frequentes

O que é corte de tubo em ângulo na caldeiraria?

É o corte oblíquo feito na ponta de um tubo para gerar uma boca elíptica. O plano de corte não é perpendicular ao eixo do tubo: ele inclina no ângulo α em relação ao esquadro, produzindo uma geratriz mais curta e uma mais longa. O resultado é uma ponta que encosta em superfícies inclinadas, forma cotovelos fabricados por gomos e permite conexões anguladas em estruturas metálicas.

Como funciona o gabarito de corte em ângulo para imprimir?

A calculadora desenvolve a curva do corte sobre um plano e gera um PDF na escala 1:1. Você imprime em 100% (sem ajustar à página), confere a barra de calibração de 50 mm com uma régua, recorta o contorno e enrola a tira no tubo alinhando a geratriz 0 (ponto mais curto) à referência marcada. Risca o contorno no metal e corta pela linha, já com a folga de corte que você definiu.

Qual é a diferença entre corte a 45° e corte a 30°?

O ângulo informa quanto o plano de corte se inclina em relação ao esquadro. No corte a 45°, a amplitude (diferença entre a geratriz mais longa e a mais curta) é igual ao diâmetro externo do tubo. No corte a 30°, a amplitude é menor: amp = DE × tan(30°) ≈ 0,577 × DE. Ângulos maiores deixam a ponta mais aguda e o molde mais comprido.

O gabarito funciona em qualquer impressora?

Sim, em qualquer impressora comum de folha A4. O que garante a escala é imprimir em 100%, sem ajustar à página, e conferir a barra de calibração de 50 mm com uma régua. Se a barra medir 50 mm, o gabarito inteiro está em escala.

Por que informar a espessura da parede do tubo?

Porque o comprimento de enrolamento é calculado pelo diâmetro médio (DM = DE − espessura). Se a espessura for ignorada, o desenvolvimento fica mais comprido que a circunferência real da chapa e o molde não fecha ao enrolar no tubo. A profundidade do corte usa o raio externo, onde a ferramenta age.

A calculadora define a folga de corte para a solda?

Não. A folga de corte é um campo que você preenche conforme o seu procedimento de soldagem (EPS). A calculadora apenas desloca o contorno pelo valor informado. O valor correto da abertura de raiz depende do processo, da espessura e do tipo de junta. A ferramenta não sugere um número.

Posso usar esse gabarito para fabricar uma curva de gomos?

Sim. Uma curva de gomos é formada por segmentos de tubo cortados em ângulo e soldados em sequência. O ângulo de cada junta (γ) é calculado a partir do ângulo total da curva e do número de gomos. Para cada junta, o gabarito de corte é o molde desta calculadora com α = γ. A calculadora de curva de gomos da Token calcula γ automaticamente e gera o gabarito completo com a tabela de montagem.
