Calculadora de Planificação de Cone — gabarito do setor para cortar a chapa

O que é planificação de cone e por que o setor decide o encaixe final

Funil, tampa cônica, redutor, capuz de exaustão, peça de transição — toda geometria cônica na chapa começa com o mesmo problema: você precisa cortar um setor circular plano e enrolar esse setor até as geratrizes de fechamento se encontrarem, formando a superfície cônica. O nome desse processo é planificação de cone.

O que parece simples na teoria falha na bancada quando o setor não está certo. Se R_p estiver errado em dois milímetros, a emenda não fecha e o cone sai com uma fresta visível no cordão de solda. Se o ângulo φ estiver errado, o setor sobra ou falta após o enrolamento, e a correção vai para a esmerilhadeira — tirando material que não volta.

A calculadora entrega os três parâmetros que definem o setor: R_p (raio externo), r_p (raio interno, zero para cone completo) e φ (ângulo). Com esses três números, o caldeireiro risca o setor no compasso ou usa o gabarito impresso em tamanho real, corta e enrola. O arco externo (= π × D) serve de conferência: se o arco medido no setor bater com π × D, o setor está certo.

A armadilha clássica: o setor não é uma meia-lua qualquer. Recortar um semicírculo no olho gera arco externo diferente de π × D — a virola cônica nasce com fresta ou com sobra na emenda. O raio R_p e o ângulo φ saem do cálculo, não do compasso a olho.

Como usar o gabarito de planificação impresso

O gabarito sai pronto para a bancada. O procedimento correto evita os erros que mais aparecem na fabricação de cones:

1. Imprima em 100%. No diálogo da impressora, selecione tamanho real ou 100% e desligue qualquer opção de ajuste automático à página. Esse ajuste invisível é a causa mais comum de setor fora de escala.
2. Confira a barra de calibração antes de cortar. O gabarito traz uma barra de 50 mm na folha. Meça com uma régua metálica: se bater 50 mm, o setor está em escala e você pode riscar a chapa. Se não bater, não prossiga — reimprima corrigindo a configuração da impressora.
3. Cole as folhas pelas marcas de emenda. Para cones médios e grandes, o setor é dividido em várias folhas A4 com cruzes de emenda numeradas. Junte as folhas pelas cruzes antes de recortar o contorno.
4. Trace e corte a chapa. Posicione o setor sobre a chapa, trace o contorno, risque as duas geratrizes de fechamento e corte. Plasma, oxicorte ou guilhotina conforme a espessura e a tolerância.
5. Enrole e solde. Enrole o setor até as geratrizes de fechamento se encontrarem. O arco externo é exatamente π × D, garantindo que a emenda feche sem sobra. Solde a junta longitudinal e os anéis de fechamento.

Como calcular a planificação de cone pelo método analítico

O método é direto para quem conhece geometria plana. Para um tronco de cone com diâmetro maior D, diâmetro menor d e altura h:

1. Geratriz: L = √(h² + ((D−d)/2)²)
2. Raio externo: R_p = L × D / (D−d)
3. Raio interno: r_p = L × d / (D−d)
4. Ângulo do setor: φ = 360° × (D/2) / R_p
5. Confirmação: arco externo = π × D

Para o cone completo (d = 0): R_p = L, r_p = 0 e φ = 360° × (D/2) / L. O setor vira uma pizza com o vértice no centro. O arco externo continua sendo π × D, confirmando a consistência das fórmulas.

A espessura da chapa não entra nas fórmulas do setor — elas trabalham com o diâmetro externo, que é onde a ferramenta de corte age. Para compensar o encurtamento do lado interno da chapa em peças de parede grossa, o caldeireiro traça pelo diâmetro médio (DM = D − espessura). A calculadora informa o DM como referência quando você preenche o campo de espessura.

Aplicando as fórmulas ao caso-ouro do exemplo (D=300 mm, d=150 mm, h=250 mm):

O arco externo 942,48 mm confirma o resultado: ele deve ser igual a π × 300 = 942,48 mm, e o valor calculado bate exatamente. Com R_p = 522,02 mm e r_p = 261,01 mm, o compasso risca dois arcos na chapa e os dois raios das geratrizes de fechamento travam o setor.

Vocabulário rápido da planificação de cone

• Cone completo: cone com o vértice no topo, sem boca menor (d = 0). O setor vira um triângulo circular (pizza), com r_p = 0.
• Tronco de cone (frustum): parte do cone entre dois planos paralelos à base (d > 0). Gera um setor em forma de anel circular.
• Geratriz L: a linha reta ao longo da superfície do cone, do vértice à base. É o raio que gira para gerar a superfície cônica.
• R_p (raio externo planificado): o raio do arco externo do setor. Corresponde à geratriz que desce pela boca maior.
• r_p (raio interno planificado): o raio do arco interno do setor. Corresponde à geratriz que desce pela boca menor. Zero para cone completo.
• φ (ângulo do setor): o ângulo central que define quanto do círculo o setor ocupa. Um cone muito aberto tem φ próximo de 360°; um cone muito fechado tem φ pequeno.
• Arco externo: o comprimento do arco na borda maior do setor. Deve ser igual a π × D — é a confirmação do cálculo correto.
• Folha de traçado: quando o setor em escala 1:1 exige mais de 12 folhas A4, a calculadora entrega uma tabela de R_p, r_p, φ e cordas a cada 15°, para traçar com trena e compasso diretamente na chapa.

Erros comuns na planificação e no traçado do cone

• Confundir geratriz L com altura h. A geratriz é a linha que percorre a superfície do cone, não a altura do eixo. Para cones muito abertos (D muito maior que h), a diferença é grande e usar h em lugar de L gera um setor menor do que o necessário.
• Usar o raio em vez do diâmetro nas fórmulas. As fórmulas padrão usam D (diâmetro), não r (raio). Substituir r por D resulta em R_p e φ com o dobro do valor correto.
• Imprimir com ajuste automático. Como no gabarito de corte em ângulo, o principal inimigo da escala é a opção “ajustar à página” da impressora. O gabarito sai reduzido e o setor não fecha ao enrolar.
• Ignorar a espessura em chapas grossas. A planificação pelo diâmetro externo é correta para a face externa. Para que o lado interno também feche bem, trace pelo diâmetro médio (DM = D − espessura) em peças com parede grossa.
• Esquecer que r_p = 0 no cone completo. No cone completo, o arco interno degenera em um ponto (o vértice). O setor não tem anel interno para medir; a conferência é feita pelo arco externo (= π × D) e pelo comprimento da geratriz (= R_p).

Planificação é o traçado — a Token entrega a peça

O setor calculado resolve o problema do compasso na bancada. Mas quando o projeto envolve cones de grande diâmetro, parede grossa, material especial ou integração com tubulação e estrutura — o traçado é o começo, não o produto.

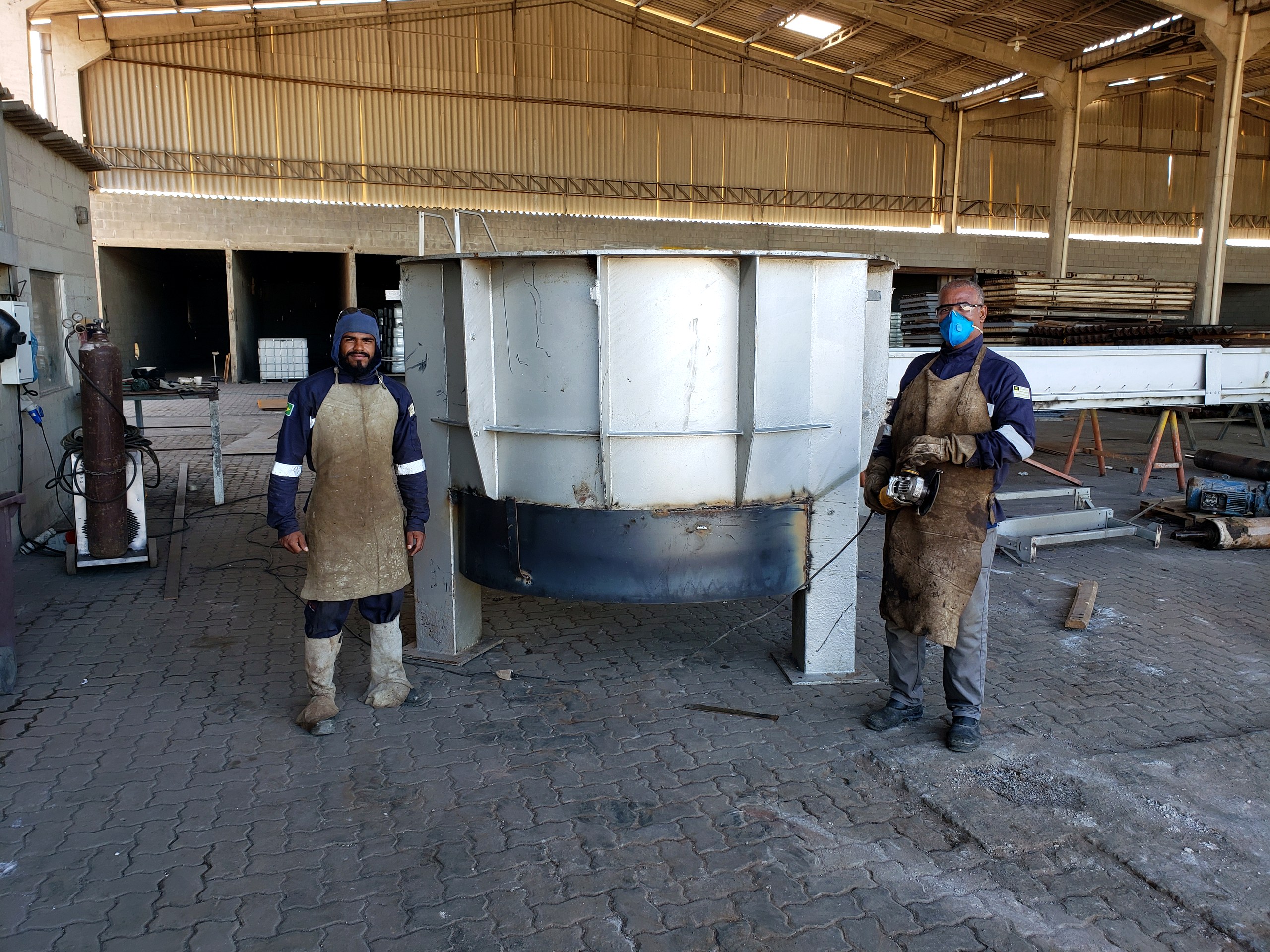

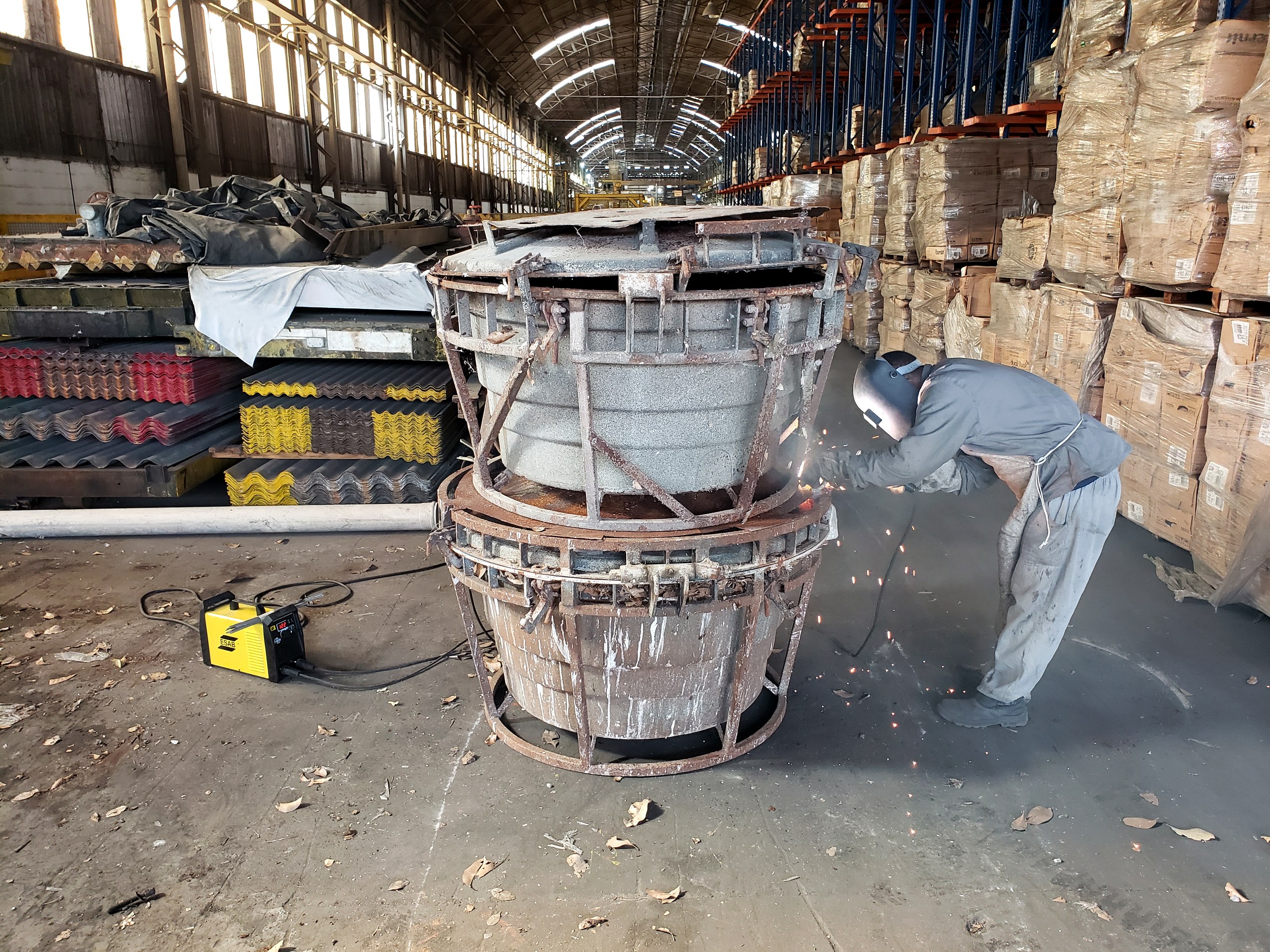

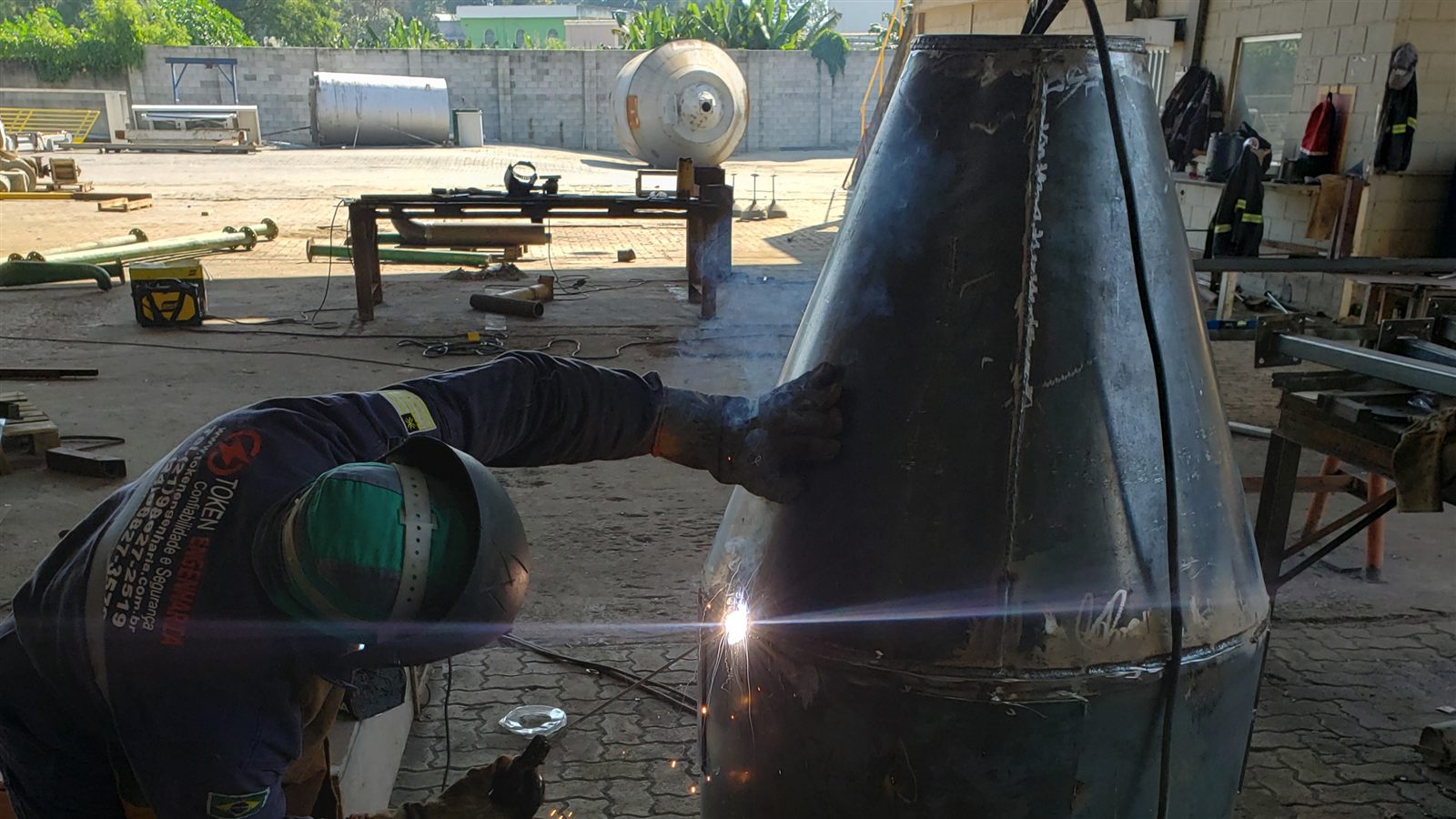

A Token Engenharia fabrica cones, funis, redutores e tampas cônicas em caldeiraria industrial, com soldadores qualificados, procedimento de soldagem (EPS) e inspeção visual. Da chapa cortada ao componente instalado na planta, a fabricação sai com ART e responsável técnico — em qualquer lugar do Brasil.

Perguntas frequentes

O que é planificação de cone na caldeiraria?

É o processo de transformar a superfície lateral de um cone ou tronco de cone em um setor circular plano que pode ser cortado de uma chapa. Quando esse setor é enrolado, a chapa assume a forma cônica. É usada para fabricar funis, tampas cônicas, redutores, capas e dutos com seção variável. O resultado é o raio externo R_p, o raio interno r_p (zero para cone completo) e o ângulo do setor φ.

Como calcular a planificação de um cone?

Para um tronco de cone com diâmetro maior D, diâmetro menor d e altura h: geratriz L = √(h² + ((D−d)/2)²), R_p = L × D / (D−d), r_p = L × d / (D−d), φ = 360° × (D/2) / R_p. Para cone completo (d = 0): R_p = L e φ = 360° × (D/2) / L. O arco externo (= π × D) confirma o cálculo.

O que é o gabarito do setor para imprimir?

É o PDF do setor planificado em escala 1:1, dividido em folhas A4, para imprimir, colar e usar como molde de traçado na chapa. Traz a barra de calibração de 50 mm e marcas de emenda numeradas. Para peças grandes (>12 folhas A4), a calculadora entrega uma FOLHA DE TRAÇADO com R_p, r_p, φ e cordas a cada 15° para traçar com trena e compasso.

Qual é a diferença entre cone completo e tronco de cone?

Cone completo tem o vértice no topo e d = 0; o setor vira uma pizza com r_p = 0. Tronco de cone (frustum) é o segmento entre dois planos paralelos à base, com d > 0; o setor vira um anel circular. A mesma fórmula resolve os dois casos: no cone completo, r_p tende a zero conforme d tende a zero.

Como usar o gabarito para cortar e soldar o cone?

Imprima em 100%, confira a barra de 50 mm, cole as folhas pelas marcas de emenda e recorte o setor. Trace na chapa, corte (plasma, oxicorte ou guilhotina) e enrole até as geratrizes de fechamento se encontrarem. O arco externo é exatamente π × D, garantindo que a emenda feche sem folga. Solde a junta longitudinal e os anéis de fechamento.

O que acontece quando o gabarito excede 12 folhas A4?

Para peças grandes, a calculadora entrega uma FOLHA DE TRAÇADO: uma tabela com R_p, r_p, φ e o comprimento das cordas a cada 15° do setor. Com esses valores, o caldeireiro traça o setor diretamente na chapa usando trena e compasso, sem precisar colar dezenas de folhas de papel.

A calculadora funciona para cones excêntricos ou inclinados?

Não. Esta calculadora trata somente cones e troncos de cone concêntricos (eixo da boca menor alinhado ao eixo da boca maior). Cones excêntricos e transições com faces oblíquas exigem métodos de triangulação avançados. Para geometrias especiais, entre em contato com a Token Engenharia para fabricação sob medida com responsável técnico.
