Calculadora de Queda de Tensão — confira se o circuito está dentro do limite da NBR 5410

Por que a tensão cai no fim do circuito

Todo condutor elétrico tem resistência. Quando a corrente percorre o comprimento do cabo, essa resistência produz uma queda de tensão proporcional à corrente e ao comprimento — e inversamente proporcional à seção. O resultado prático é que a tensão disponível no ponto de utilização é menor do que a tensão na origem do circuito.

Na prática industrial, esse efeito se manifesta de formas concretas: a tomada no fundo do galpão entrega menos tensão do que a da entrada, o motor no fim da linha demora a partir ou entra em proteção térmica antes do tempo, a luminária LED pisca por instabilidade de tensão, e o equipamento sensível fica fora de especificação mesmo com a instalação aparentemente correta. A queda de tensão é um dos parâmetros que a NBR 5410 exige verificar no dimensionamento de qualquer circuito.

Três fatores amplificam o problema: comprimento maior (cada metro extra soma mais resistência), corrente mais alta (cargas maiores puxam mais corrente e intensificam a queda) e seção subdimensionada (cabo fino tem mais resistência por metro que o cabo grosso). A calculadora quantifica exatamente essa relação para que você saiba, antes de qualquer obra, se o circuito vai cumprir o limite da norma.

Como calcular a queda de tensão na mão

O método resistivo que a calculadora aplica segue uma fórmula direta. O símbolo ΔV representa a queda de tensão em volts:

ΔV = k × ρ70 × L × I ÷ S

Onde:

• k — fator de circuito: 2 para monofásico (ida e volta) e √3 ≈ 1,732 para trifásico.
• ρ70 — resistividade do condutor a 70 °C (temperatura de operação): 0,0206 Ω·mm²/m para cobre e 0,0339 Ω·mm²/m para alumínio. São constantes de engenharia derivadas dos valores de referência a 20 °C.
• L — comprimento do trecho em metros (somente ida; o k já considera a volta).
• I — corrente de projeto do circuito em amperes.
• S — seção do condutor em mm².

Tomando o caso-ouro 1 da calculadora: circuito trifásico de 380 V, corrente de 50 A, comprimento de 80 m e seção de 10 mm² em cobre:

• k = √3 ≈ 1,732
• ρ70 = 0,0206 Ω·mm²/m
• ΔV = 1,732 × 0,0206 × 80 × 50 ÷ 10 ≈ 14,27 V
• Em percentual: 14,27 ÷ 380 × 100 ≈ 3,76%

O resultado está abaixo do limite de 4% para circuitos terminais, mas acima de 80% desse limite — daí o farol amarelo: aprovado, porém sem folga para crescimento de carga. Aumentar a seção para 16 mm² reduziria a queda para 2,35% e abriria uma folga de cerca de 1,65 ponto percentual em relação ao limite.

A queda unitária é o valor de ΔV produzido por 1 A de corrente em 1 metro de condutor, calculado pelo mesmo método resistivo a 70 °C declarado na calculadora (k = 2 para monofásico; para trifásico, multiplique por √3 ÷ 2 ≈ 0,866). Para estimar a queda de cabeça: multiplique a queda unitária pela corrente e pelo comprimento.

Limites da NBR 5410 — cláusula 6.2.7

A cláusula 6.2.7.1 da NBR 5410 estabelece que a queda de tensão em qualquer ponto de utilização não deve superar os seguintes valores, calculados a partir da tensão nominal da instalação:

• 7%, calculados a partir dos terminais secundários do transformador MT/BT, no caso de transformador de propriedade da(s) unidade(s) consumidora(s) (alínea a).
• 7%, calculados a partir dos terminais secundários do transformador MT/BT da empresa distribuidora de eletricidade, quando o ponto de entrega for aí localizado (alínea b).
• 5%, calculados a partir do ponto de entrega, nos demais casos de ponto de entrega com fornecimento em tensão secundária de distribuição (alínea c). Este é o caso mais comum nas instalações industriais e comerciais ligadas diretamente à rede pública de baixa tensão.
• 7%, calculados a partir dos terminais de saída do gerador, no caso de grupo gerador próprio (alínea d).

Além disso, a cláusula 6.2.7.2 impõe um teto absoluto: em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%. Esse limite de 4% prevalece sobre os demais: mesmo em instalações com transformador próprio (onde o limite global é de 7%), um circuito terminal não pode ter queda acima de 4%.

A cláusula 6.2.7.4 esclarece que, para o cálculo, deve ser utilizada a corrente de projeto do circuito. O próprio texto normativo observa que a corrente de projeto inclui as componentes harmônicas.

Erros comuns no dimensionamento de circuitos

• Medir a tensão só na entrada. A queda de tensão existe ao longo do condutor: a tensão na entrada do quadro pode estar ótima enquanto o ponto de utilização no final do circuito já opera abaixo do limite. Verificar apenas na origem do circuito não revela o problema.
• Esquecer o fator de potência. Quando a corrente não é conhecida diretamente, ela é calculada a partir da potência. Um fator de potência baixo resulta em corrente maior para a mesma potência ativa — e, portanto, queda de tensão maior. Usar FP = 1,0 para estimar cargas indutivas subestima a corrente e a queda.
• Emendar seção menor no fim do trecho. É comum encontrar instalações onde o cabo principal tem seção adequada, mas o trecho final foi complementado com um cabo mais fino. A seção menor concentra a maior parte da queda justamente no ponto mais distante, que é onde o problema já existe.
• Não recalcular quando a instalação cresce. Um circuito que atendia perfeitamente o limite quando a instalação foi projetada pode reprovar anos depois, simplesmente porque novas cargas foram adicionadas ou o trecho foi estendido. A queda de tensão não é uma propriedade fixa — ela depende da corrente atual, não da corrente de projeto original.

A instalação cresceu desde o projeto?

Uma instalação elétrica rara é a que se mantém exatamente como foi projetada por dez anos. Equipamentos novos chegam, o layout do galpão muda, circuitos são estendidos sem revisão do dimensionamento original. Com o tempo, a corrente real em vários circuitos supera a corrente de projeto, e a queda de tensão — que antes estava dentro do limite — passa a operar acima do que a NBR 5410 permite.

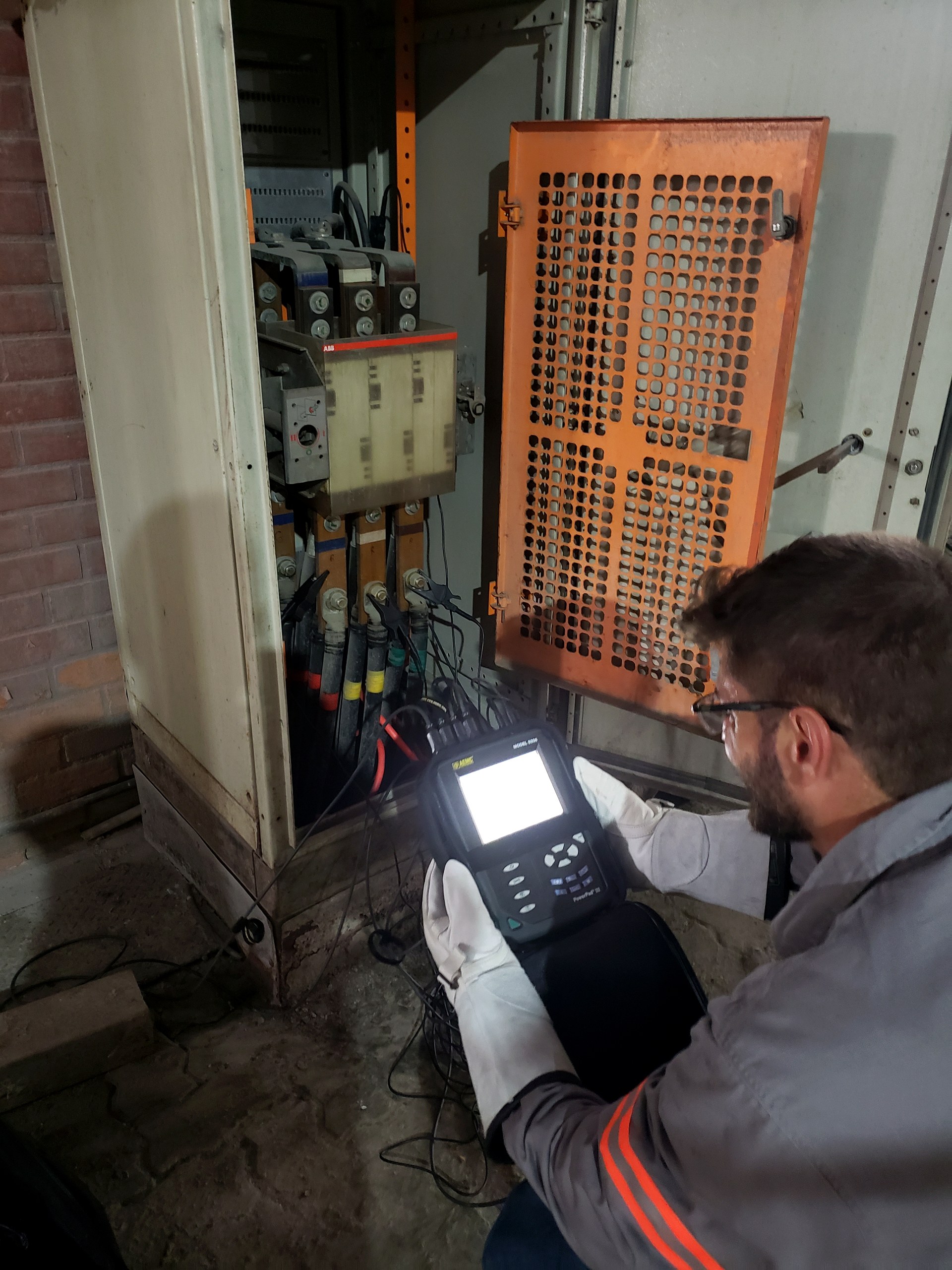

O RTI (Relatório de Inspeção de Instalações) elétrico é o instrumento para mapear essa situação: combina medição de tensão nos pontos de utilização, verificação de ampacidade e análise de conformidade com a norma, tudo documentado com responsável técnico e ART. Quando o RTI identifica circuitos fora do limite de queda de tensão, o projeto de reforma corrige o dimensionamento com a seção adequada para a carga atual.

Perguntas frequentes

Qual é o limite de queda de tensão da NBR 5410?

A cláusula 6.2.7 da NBR 5410 estabelece diferentes limites conforme o tipo de alimentação. Para instalações alimentadas pela rede pública de baixa tensão (ponto de entrega em tensão secundária de distribuição), o limite é de 5% a partir do ponto de entrega (cláusula 6.2.7.1 alínea c). Para instalações com transformador próprio, o limite global é de 7%. Em qualquer caso, pela cláusula 6.2.7.2, os circuitos terminais nunca podem ter queda acima de 4%.

O que causa queda de tensão no circuito?

A resistência dos condutores. Quando a corrente percorre o comprimento do cabo, a resistência produz uma queda proporcional à corrente e ao comprimento e inversamente proporcional à seção. Cabos longos, seção subdimensionada, corrente elevada e material de maior resistividade (alumínio em vez de cobre) aumentam a queda.

Posso usar uma seção maior para reduzir a queda?

Sim. A queda é inversamente proporcional à seção: dobrar a seção reduz a queda pela metade. Quando a calculadora reprova, ela indica a menor seção da lista que faz o circuito passar. A seção definitiva também precisa satisfazer a ampacidade e a proteção contra sobrecorrentes — o que exige análise completa de projeto.

Para que serve o fator de potência na calculadora?

Somente quando você informa a potência em watts no lugar da corrente. Nesse caso, a calculadora deriva a corrente como I = P / (V × FP) para monofásico ou I = P / (√3 × V × FP) para trifásico. Se você já conhece a corrente de projeto, informe-a diretamente — o fator de potência não entra no cálculo da queda.

Por que o método resistivo tem limite de validade?

Para seções até 70 mm² e FP maior ou igual a 0,9, a reatância dos cabos é pequena e o erro do método resistivo é desprezível. Em seções maiores (95 e 120 mm²) ou com FP baixo, a reatância indutiva passa a ter influência relevante e o método pode subestimar a queda real. A calculadora exibe um alerta nesses casos e recomenda cálculo completo.

Qual a diferença entre circuito terminal e de distribuição?

Circuito terminal liga diretamente as cargas (tomadas, iluminação, motores). Circuito de distribuição vai do quadro principal a um quadro secundário. O limite de 4% da cláusula 6.2.7.2 da NBR 5410 vale especificamente para circuitos terminais. Circuitos de distribuição obedecem ao limite global (5% para rede pública ou 7% para transformador próprio), sem o teto de 4%.
