Calculadora de Banco de Capacitores — dimensione os kVAr e corrija o fator de potência

Por que a fatura cobra reativos

Motores, transformadores, reatores e qualquer carga com bobina não consomem apenas a energia que vira trabalho (a potência ativa, em kW). Eles também precisam de energia para montar e desmontar o campo magnético a cada ciclo — a energia reativa, medida em kVAr. Essa parcela não gera trabalho útil, mas ocupa a rede: circula entre a fonte e a carga, carrega os cabos e os transformadores e reduz a capacidade disponível da instalação.

O fator de potência é a relação entre a potência ativa e a potência total (aparente, em kVA) que a instalação puxa da rede. Quanto mais reativo, menor o fator. No setor elétrico brasileiro, o fator de potência de referência é 0,92: abaixo de 0,92, o consumidor do Grupo A fica sujeito a cobrança de excedente de reativos na fatura de energia. A regra geral está sob o guarda-chuva regulatório da REN ANEEL 1000/2021 (PRODIST). Em termos práticos: corrigir o fator de potência tira da conta a parcela de reativo excedente e ainda alivia cabos e trafos.

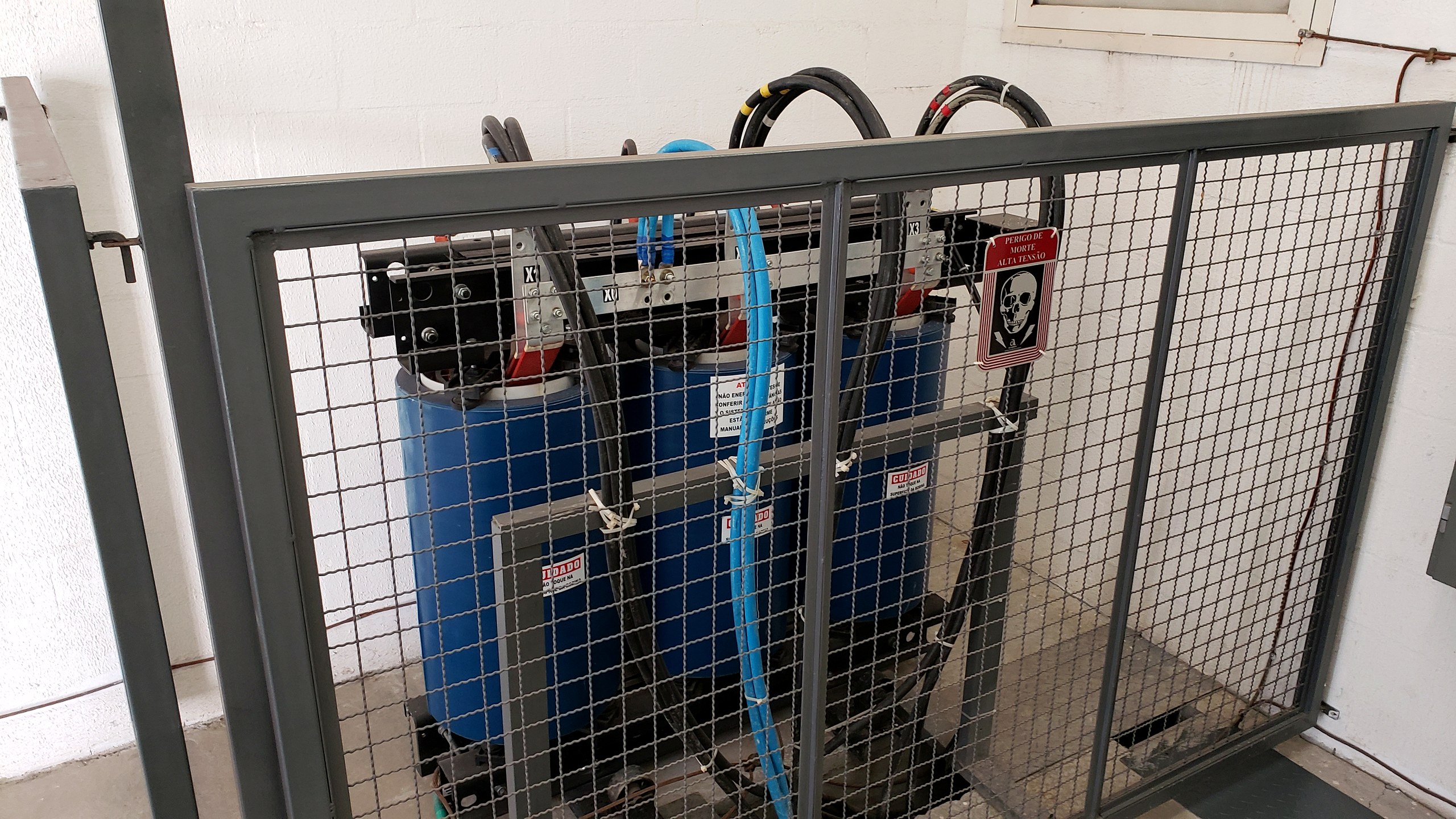

A correção se faz instalando capacitores próximos às cargas indutivas. O capacitor fornece localmente a energia reativa que o motor pediria a rede — os dois trocam reativo entre si, e a rede passa a ver quase só a potência ativa. O banco de capacitores é o conjunto dessas unidades, dimensionado para entregar a quantidade certa de kVAr.

Como dimensionar o banco na mão

A conta que a calculadora faz por você é direta, e vale entender a lógica. A potência reativa de correção depende de quanto reativo a instalação puxa hoje e de quanto deve puxar depois. Cada fator de potência corresponde a um ângulo, e a “quantidade de reativo por kW” e a tangente desse ângulo. A potência capacitiva a instalar e a diferença entre a tangente de antes e a de depois, multiplicada pela potência ativa:

Q (kVAr) = P (kW) × (tan φ_atual − tan φ_desejado)

Vamos ao exemplo que a calculadora ja mostra acima. Uma instalação com P = 300 kW e fator de potência atual de 0,78, que se quer corrigir para 0,95:

• Ao fator 0,78 corresponde uma tangente de aproximadamente 0,802 — ou seja, 0,802 kVAr de reativo para cada kW.
• Ao fator-alvo 0,95 corresponde uma tangente de aproximadamente 0,329.
• A diferença é 0,802 − 0,329 = 0,473. Multiplicando pelos 300 kW: 300 × 0,473 ≈ 142 kVAr.

Como capacitores são vendidos em células de valores fechados, arredonda-se para cima até cobrir os 142 kVAr com o menor número de estágios: na escada comercial de referência, de estágios de até 25 kVAr, são cinco células de 25 mais uma de 20 kVAr, totalizando 145 kVAr. Nunca se especifica abaixo do calculado — faltaria correção. E como 0,78 está abaixo de 0,92, essa instalação, antes da correção, pagaria excedente de reativos.

A tabela ajuda a estimar de cabeça: a coluna do meio é a tangente de cada fator. Para achar os kVAr de correção, subtraia a tangente do fator desejado da tangente do fator atual e multiplique pela potência ativa. A própria calculadora aplica os valores exatos — a tabela é só para conferência rápida.

Banco fixo ou automático?

Definida a potência, a próxima decisão é o tipo de banco. A escolha depende de quão estável é a carga ao longo do dia.

Erros comuns que custam caro

• Sobrecompensar e cair em fator capacitivo. O fator de potência de referência de 0,92 vale nos dois sentidos. Um banco fixo grande demais, ligado na madrugada ou no fim de semana com a fábrica parada, injeta reativo capacitivo na rede e gera cobrança do outro lado — corrigiu o pico, mas passou a pagar na carga leve. Por isso carga variável pede banco automático.
• Instalar o banco só na entrada. Compensar tudo num ponto único junto ao quadro geral tira a cobrança, mas não alivia os cabos e quadros internos entre a carga e a entrada, que continuam conduzindo o reativo. Compensar perto das cargas grandes libera capacidade dentro da instalação.
• Ignorar as harmônicas. Especificar capacitor puro numa instalação cheia de inversores é o erro mais caro: em vez de corrigir, o banco ressoa e se danifica. A medição de qualidade de energia existe justamente para flagrar isso antes.
• Célula queimada que ninguem ve. Capacitores degradam com o tempo, perdem capacitância e saem de operação silenciosamente. Sem manutenção, o banco vai perdendo kVAr e a cobrança de reativo reaparece — sem aviso na maioria dos quadros.

Já tem banco e a cobrança voltou?

Bancos de capacitores não são eternos. As células perdem capacitância ao longo dos anos, os contatores dos degraus colam ou param de chavear, os fusíveis abrem e o controlador descalibra. O sintoma e sempre o mesmo: a cobrança de excedente de reativos reaparece na fatura meses ou anos depois de o banco ter sido instalado e estar, no papel, resolvendo o problema.

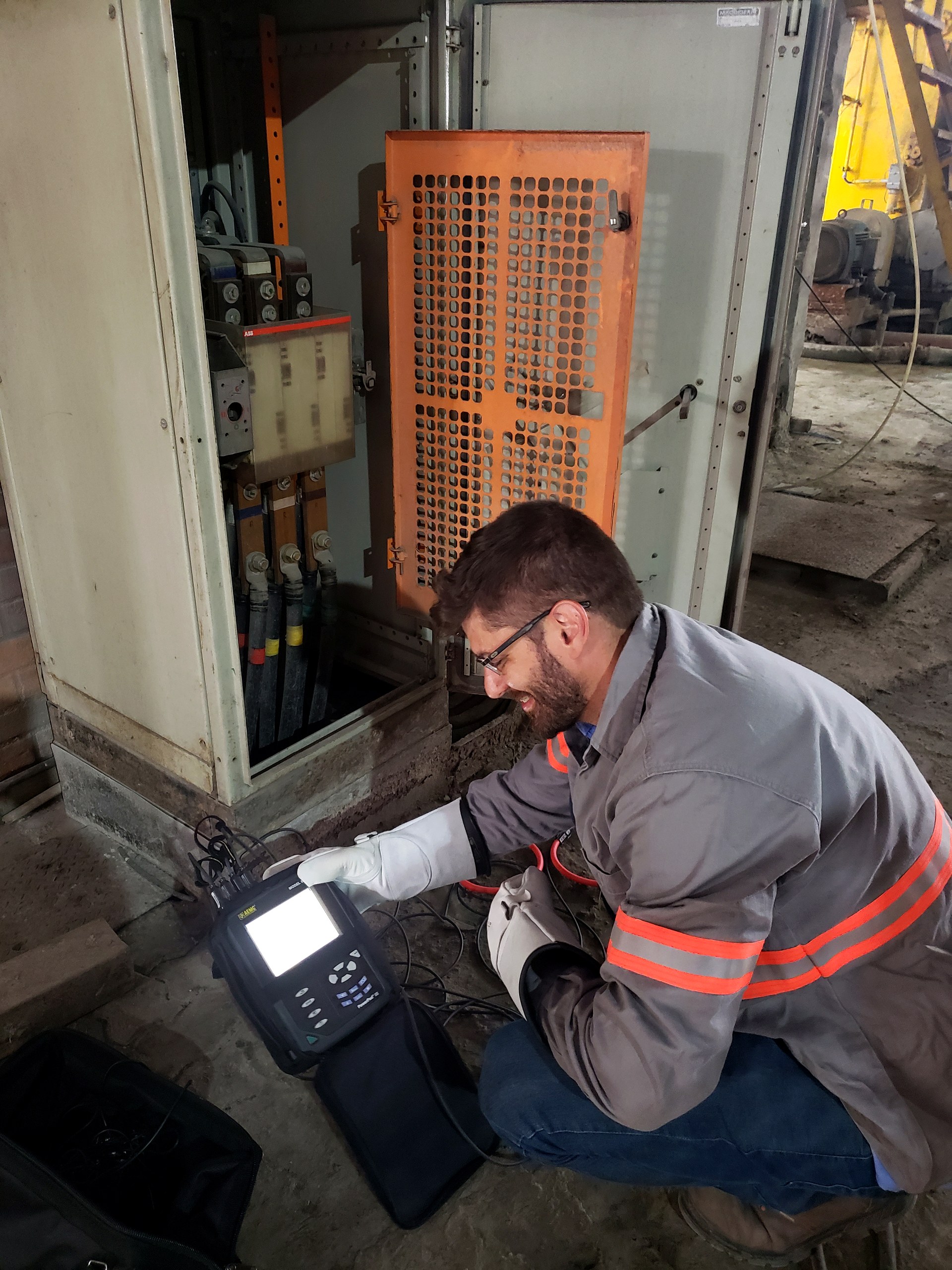

Quando isso acontece, recalcular na calculadora não basta — é preciso medir o que o banco está realmente entregando. Uma medição de qualidade de energia mostra o fator de potência ao longo do dia, identifica degraus que pararam de atuar, células degradadas e eventual ressonância harmônica que surgiu com cargas novas. A partir dai a manutenção recompõe a potência perdida e a especificação volta a fechar. É o caminho de quem já investiu no banco e quer parar de pagar de novo pelo que já comprou.

Multa de reativo zerada com o banco certo, projetado e assinado

O kvar estimado vira economia real quando o banco de capacitores é especificado com medição no ponto certo, degraus, proteções e ART — e quando a planta tem harmônicas, o estudo de qualidade de energia define se o banco precisa ser dessintonizado antes de você comprar o equipamento errado.

Perguntas frequentes

Quanto custa um banco de capacitores?

Depende da potência reativa (kVAr) a corrigir, do tipo — fixo ou automático, com controlador e degraus — e da necessidade ou não de reatores de dessintonia contra harmônicas. Por isso o número só fecha após a medição no quadro: é ela que define o reativo real e se o banco precisa ser dessintonizado, o que muda bastante o valor. A calculadora estima a potência; o orçamento sai da especificação com responsável técnico.

Posso instalar o banco sozinho?

Não. A instalação e a manutenção de um banco de capacitores são serviços elétricos que exigem profissional habilitado e os procedimentos da NR-10. Capacitores armazenam energia e mantêm tensão perigosa nos terminais mesmo desligados, até a descarga dos resistores internos. Dimensionamento, manobra e proteção ficam a cargo de eletricista habilitado e engenheiro responsável.

Qual a diferença para um filtro de harmônicas?

O banco de capacitores corrige o fator de potência, fornecendo a energia reativa que as cargas indutivas consomem. O filtro de harmônicas trata a distorção da forma de onda gerada por cargas não lineares. Quando há muitas cargas não lineares, um banco puramente capacitivo pode ressoar com a rede e amplificar as harmônicas — nesse caso usa-se um banco dessintonizado, com reatores em série, ou soluções de filtragem dedicadas.

A cobrança de reativos some na hora?

A correção passa a valer assim que o banco entra em operação e eleva o fator de potência medido. Em bancos automáticos, o controlador insere e retira degraus conforme a carga. A fatura reflete o fator medido ao longo do período: corrigido o fator, o excedente deixa de ser apurado dali em diante. Variações de carga e horários sem correção adequada podem deixar resíduos — por isso o acompanhamento por medição importa.

Fator de potência capacitivo também é cobrado?

Sim. A referência de 0,92 vale para os dois sentidos, indutivo e capacitivo. Um banco superdimensionado, ou que fica ligado em horários de carga leve, pode injetar reativo capacitivo em excesso e gerar cobrança, mesmo com a instalação bem corrigida no pico. Por isso bancos automáticos com controle de degraus são preferíveis em carga variável.

Preciso de medição antes de comprar?

É altamente recomendado. A calculadora estima a potência a partir do que você informa, mas a carga real varia ao longo do dia e da semana, e a presença de harmônicas muda a solução. Uma medição de qualidade de energia de alguns dias mostra o reativo real, o perfil de carga e a distorção harmônica, evitando comprar um banco subdimensionado, superdimensionado ou capacitivo puro onde o caso pedia dessintonizado.
