Obsolescência de Equipamentos Elétricos: como avaliar vida útil e risco

Quando um equipamento elétrico fica obsoleto

No dia a dia da indústria, “obsoleto” costuma ser confundido com “velho”. Mas idade, sozinha, não condena um equipamento: existe transformador com três décadas operando bem e disjuntor com dez anos que já virou problema. A obsolescência é um conceito mais amplo — ela acontece quando manter o equipamento em serviço, dentro da norma e com confiabilidade, deixa de ser viável.

É útil separar três formas de obsolescência, porque cada uma puxa uma decisão diferente:

• Obsolescência física (desgaste): o equipamento chegou ao fim da vida útil. Contatos gastos, isolação ressecada, mecanismo lento, núcleo e bobina degradados pelo calor e pelas manobras acumuladas ao longo dos anos.
• Obsolescência tecnológica: a tecnologia foi descontinuada. O equipamento ainda liga, mas pertence a uma geração que o fabricante não produz mais — sem relés digitais, sem comunicação, sem os recursos de proteção que hoje são padrão.
• Obsolescência de suporte (logística): não há mais peça de reposição nem assistência. O ativo pode estar saudável, mas uma única falha o tira de operação por semanas, porque a peça simplesmente não existe mais no mercado.

Na prática, os três andam juntos. Um quadro dos anos 1990 tende a reunir desgaste físico, tecnologia vencida e ausência de peça ao mesmo tempo — e é essa soma, não a idade isolada, que define a obsolescência. O sinal de alerta não é o aniversário do equipamento; é o momento em que mantê-lo confiável e conforme a norma passa a custar mais do que modernizá-lo.

Sinais de fim de vida útil: disjuntor, relé e transformador

Cada equipamento envelhece de um jeito. Saber ler os sinais de fim de vida útil de cada um é o que separa uma manutenção reativa (trocar quando quebra) de uma estratégia de modernização (trocar antes de quebrar, no momento certo). Veja os três ativos que mais pesam numa instalação industrial.

Disjuntor

O disjuntor é o que mais manobra e o que mais sofre. Sinais de que ele caminha para o fim da vida útil: disparos sem causa aparente ou, pior, falha em disparar; mecanismo de abertura lento ou travado; aquecimento nos terminais visto na termografia; contatos com erosão e pites; e, em equipamentos a óleo, vazamento ou óleo degradado. Em média tensão, o número de operações (manobras de carga e, principalmente, de curto-circuito) consome a vida do disjuntor tanto quanto o tempo.

Relé de proteção

O relé eletromecânico antigo não “quebra” de forma óbvia — ele perde precisão. Molas e contatos envelhecem, a calibração sai do ponto e o ajuste deixa de corresponder ao estudo de proteção. O resultado é silencioso e perigoso: a proteção pode atuar tarde demais (deixando a falta crescer) ou cedo demais (parando a planta sem motivo). A ausência de registro de eventos e de comunicação também é uma forma de obsolescência — sem dado, investigar uma falha vira adivinhação.

Transformador

O transformador é o ativo mais longevo, mas seu envelhecimento é cumulativo e irreversível: o calor degrada a isolação do enrolamento ao longo de toda a vida. Sinais de atenção: temperatura de operação acima do esperado, ruído e vibração anormais, pontos quentes nas buchas e conexões (termografia), e, nos transformadores a óleo, alteração na análise do óleo isolante. Sobrecarga crônica — comum quando a planta cresceu e o trafo não — acelera esse processo e encurta a vida útil restante.

O risco oculto: arco elétrico e indisponibilidade

O custo de um equipamento obsoleto raramente aparece na conta de energia — ele aparece de duas formas mais caras: no risco à segurança e no risco à produção. Os dois crescem em silêncio enquanto o ativo “ainda funciona”.

O arco elétrico

Equipamento envelhecido aumenta tanto a probabilidade de uma falta quanto a gravidade dela. Contatos desgastados, isolação ressecada e conexões frouxas elevam a chance de um curto; e uma proteção lenta ou descalibrada deixa esse curto durar mais tempo. Como a energia de um arco elétrico cresce com o tempo que a falta permanece, cada milissegundo a mais de atuação da proteção se traduz em mais energia liberada — mais calor, mais pressão, mais risco para quem está próximo do painel. Por isso a NR-10 — a norma de segurança em instalações e serviços com eletricidade — trata a condição da instalação e dos equipamentos, e não só o procedimento de trabalho, como parte da segurança de quem opera.

A indisponibilidade

O segundo risco é a parada. Quando um ativo obsoleto falha, não é só o conserto que pesa — é o tempo parado à espera de uma peça que não existe mais. Uma falha em média tensão não para uma máquina: pode tirar a instalação inteira de operação. E, sem peça de reposição nem suporte, uma parada de horas vira uma parada de dias ou semanas. O equipamento “barato” de manter passa a ser o mais caro de todos no dia em que para a produção.

Falta de peça de reposição e suporte do fabricante

Existe um tipo de obsolescência que não se vê na termografia nem no ensaio de isolação: o equipamento está saudável, mas o mercado o abandonou. O fabricante descontinuou a linha, a peça de reposição saiu de catálogo e a assistência técnica não atende mais aquele modelo. Esse é o gatilho mais subestimado de modernização — e, muitas vezes, o mais urgente.

O motivo é simples: confiabilidade não é só a chance de falhar, é também a capacidade de recuperar. Um ativo com baixa taxa de falha mas sem peça de reposição tem, na prática, uma indisponibilidade altíssima — porque a primeira falha vira uma parada indefinida. Os sinais de que um equipamento entrou nessa zona:

• Fabricante descontinuou o produto (ou foi adquirido, e a linha antiga foi encerrada).
• Peça só no mercado paralelo — usada, recondicionada, sem garantia nem rastreabilidade.
• Sem suporte técnico: ninguém recalibra o relé, atualiza o firmware ou fornece o desenho.
• Estoque de segurança improvisado: a planta passou a guardar peças canibalizadas de outros equipamentos só para sobreviver.

Quando a continuidade da operação depende de um estoque que não se renova, o equipamento já é obsoleto — independentemente de quão bem ele esteja funcionando hoje. A modernização, aqui, não troca um equipamento ruim por um bom; troca um ativo sem reposição por um com peça e suporte garantidos.

Como priorizar: nem tudo precisa trocar ao mesmo tempo

Modernizar não significa trocar a instalação inteira de uma vez. A decisão se organiza por criticidade — o impacto que a falha daquele item causa — combinada com a condição medida. Em linhas gerais, os ativos caem em três faixas:

Quando modernizar (retrofit) em vez de operar no limite

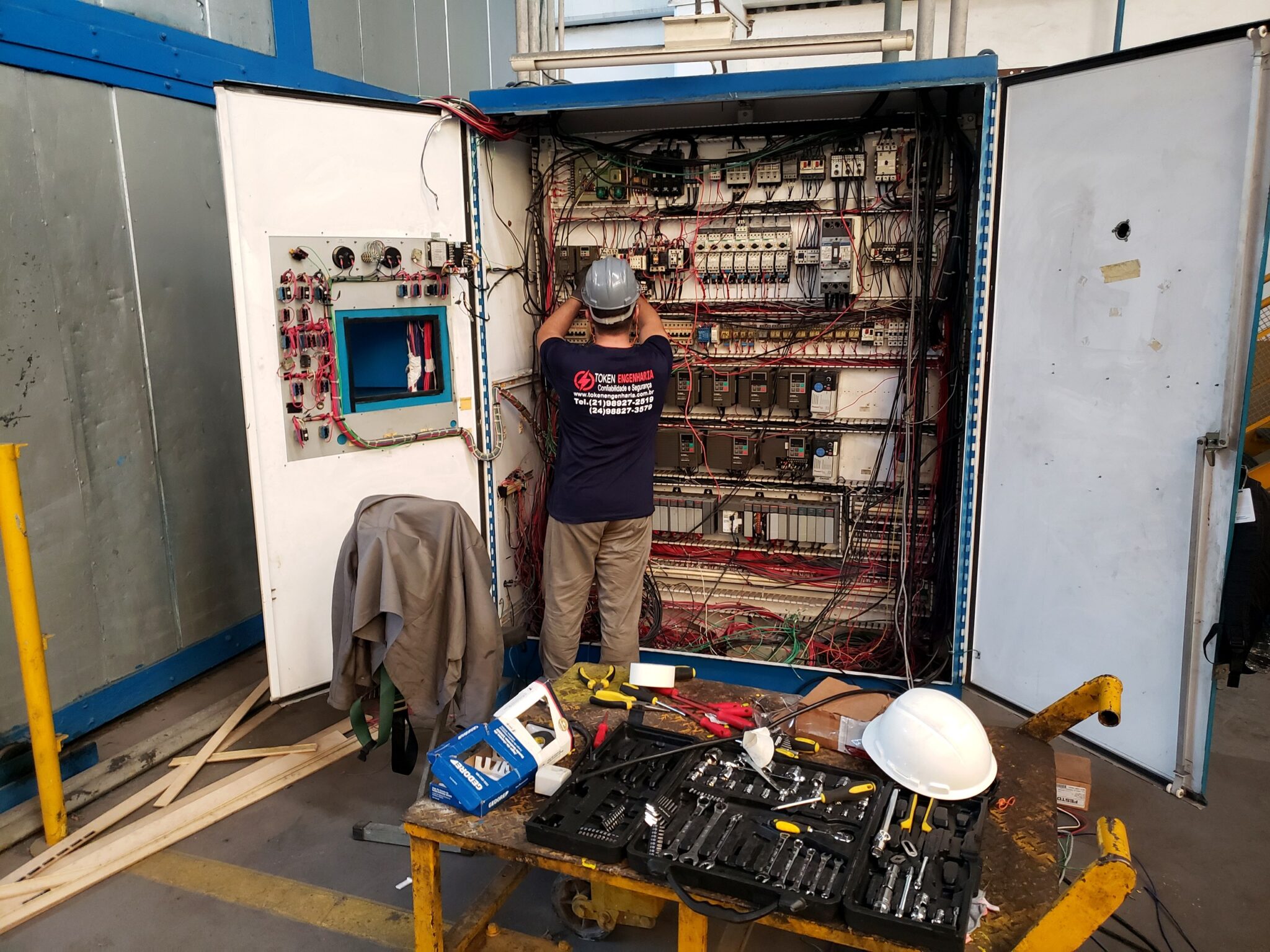

O retrofit é a modernização de uma instalação existente: troca-se o que está obsoleto — disjuntores, relés, comando, cabeamento, às vezes o cubículo inteiro — aproveitando a estrutura e a infraestrutura que ainda servem. É o meio-termo entre não fazer nada (operar no limite) e construir tudo de novo. A questão é saber a hora.

Vale modernizar, em vez de adiar, quando aparece pelo menos um destes gatilhos:

• Risco à segurança: proteção lenta ou descalibrada, painel sem compartimentação, condição que eleva a energia de arco. Aqui a decisão é de segurança, não de orçamento.
• Sem peça de reposição: a continuidade depende de estoque que não se renova. A primeira falha vira parada indefinida.
• Carga cresceu: a planta expandiu e o equipamento ficou subdimensionado — sobrecarga crônica encurtando a vida útil do que sobrou.
• Falhas recorrentes: o custo somado de paradas e consertos já se aproxima (ou supera) o custo de modernizar.
• Falta de função essencial: a operação passou a exigir registro de eventos, comunicação ou seletividade que a geração antiga não entrega.

Frente a esses gatilhos, o retrofit costuma vencer a reconstrução completa por três motivos: custo (reaproveita obra civil, malha de aterramento e parte do barramento), prazo (parada mais curta e planejada, em vez de uma obra longa) e continuidade (dá para modernizar por etapas, mantendo a planta operando). O retrofit não é remendo: feito com projeto e ART, ele recoloca a instalação dentro da norma vigente e devolve confiabilidade ao ativo.

Como fazer um diagnóstico de obsolescência

Avaliar obsolescência “no olho” leva a dois erros caros: trocar o que ainda servia e manter o que já era risco. Um diagnóstico de obsolescência estruturado evita os dois, porque transforma a decisão em dado. Ele cruza quatro dimensões de cada equipamento:

• Idade e geração tecnológica: ano de fabricação, tipo (a óleo, a vácuo, a SF6; relé eletromecânico ou digital) e se a linha ainda é produzida.
• Condição física: termografia sob carga, ensaio de isolação com megômetro, resistência de contato, inspeção visual e, no transformador, análise do óleo isolante.
• Suporte e peça: o fabricante ainda atende? Há peça de reposição? Existe quem recalibre e dê assistência?
• Conformidade e criticidade: o equipamento ainda atende às normas vigentes — NR-10 (segurança), NBR 14039 para média tensão e NBR 5410 para baixa tensão — e qual o impacto da falha dele na planta.

O resultado não é um laudo que só diz “está velho”: é um inventário priorizado, item a item, classificando cada ativo em manter, monitorar ou modernizar, com a justificativa técnica e a ordem de investimento. Tudo isso sob Anotação de Responsabilidade Técnica (ART) de um engenheiro registrado no CREA — porque a decisão de manter um equipamento energizado, ou de substituí-lo, é uma responsabilidade técnica formal, com rastreabilidade.

Vale um cuidado sobre as normas: elas são atualizadas periodicamente, e a NR-10 em particular passa por revisão. Por isso, num diagnóstico de obsolescência, a aderência normativa deve ser sempre verificada na edição vigente de cada norma no momento da avaliação — nunca de cabeça.

É desse diagnóstico que nasce um plano de modernização realista: o que entra no retrofit agora, o que fica em monitoramento e o que segue em operação normal. Conheça o serviço de retrofit e modernização elétrica da Token — do diagnóstico de obsolescência à execução, com engenheiro responsável e ART, em todo o território nacional.

Perguntas frequentes sobre obsolescência elétrica

Como saber se um equipamento elétrico está obsoleto?

Um equipamento está obsoleto quando soma idade avançada, falta de peça de reposição e de suporte do fabricante, tecnologia descontinuada e histórico de falhas ou aquecimento. A obsolescência não é só a idade: é a perda de confiabilidade somada à impossibilidade de manter o ativo dentro da norma. O caminho para ter certeza é um diagnóstico de obsolescência, que cruza idade, condição medida (termografia, ensaio de isolação), disponibilidade de peça e criticidade da carga, classificando cada item em manter, monitorar ou substituir.

Qual a vida útil de um disjuntor de média tensão?

Não existe um número único. A vida útil de um disjuntor de média tensão depende do tipo (a óleo, a vácuo, a SF6), do número de manobras, do regime de carga e da manutenção. Como referência de mercado, esses disjuntores costumam ser projetados para uma faixa de duas a três décadas de serviço, mas um equipamento bem mantido pode ultrapassar isso e um mal mantido falha antes. O que define a substituição não é a data de fabricação isolada, é a condição medida em ensaio somada à existência de peça e suporte.

Equipamento antigo aumenta o risco de arco elétrico?

Sim. Equipamento antigo tende a ter contatos desgastados, isolação envelhecida e conexões frouxas — o que aumenta a probabilidade de uma falta. E uma proteção lenta ou descalibrada deixa essa falta durar mais, o que eleva a energia liberada num arco elétrico. Painel sem compartimentação adequada agrava o quadro. Por isso a NR-10 e a análise de risco tratam a condição do equipamento como parte da segurança de quem opera, e não apenas o procedimento de trabalho.

O que é diagnóstico de obsolescência?

É a avaliação técnica que mede a vida útil restante e o risco de um conjunto de equipamentos elétricos para orientar a decisão entre manter, modernizar (retrofit) ou substituir. Ele cruza idade e geração tecnológica, condição física (termografia, ensaio de isolação, inspeção), disponibilidade de peça e suporte, aderência às normas vigentes e a criticidade da carga. O resultado é um inventário priorizado, com ART, que mostra onde investir primeiro — e o que ainda pode seguir em operação.
