Simulador onda & harmônicas — veja a senoide distorcer e a THD subir ao vivo

Tem harmônica na planta e quer ver o fenômeno, não só ouvir falar? Ligue uma carga não linear (inversor, retificador de 6 pulsos, fonte chaveada) e veja, ao vivo, a senoide perfeita virar onda amassada, o espectro de harmônicas crescer e a THD subir — e teste reator, 12 pulsos e filtro resolvendo na tela. Sem cadastro.

Abrir o simulador

Síntese de Fourier ao vivoTHD · FP verdadeiro · cristaReator / 12 pulsos na telaCálculo no seu navegador — nada é enviadoResponsável técnico CREA-RJAtendimento nacional

Resposta rápida

Uma carga não linear (inversor, retificador, fonte chaveada) não puxa corrente senoidal: ela conduz em pedaços, em pulsos. Esse formato recortado equivale, na matemática de Fourier, a somar harmônicas — senoides de frequência 3×, 5×, 7× a fundamental — à onda. Quanto mais harmônica, mais a onda se afasta da senoide e maior fica a THD (distorção harmônica total). Este simulador deixa você ligar a carga e ver tudo ao vivo: a onda amassando, o espectro de barras, a THD, o fator de potência verdadeiro (que cai mesmo com cos φ = 1) e o efeito na planta (neutro e trafo aquecendo). É um modelo didático: a medição real e o laudo de qualidade de energia são projeto de engenharia, com ART.

Token Engenharia

TOKEN ENGENHARIA
Confiabilidade e Segurança

Cabine de qualidade de energia · simulador de harmônicas

Espectro → componentes → onda, com o veredito de tensão do PRODIST Módulo 8

O veredito brasileiro, quebrado nos 4 indicadores do Módulo 8 — e o que a tela não sabe, escrito na tela.

Tipo de carga

Inversor / UPS trifásico: a assinatura são a 5ª e a 7ª (ordens 6k ± 1). O patamar de distorção depende da TOPOLOGIA do retificador.

Escala o espectro do preset. O campo manda no controle deslizante.

Trocar a topologia é trocar o retificador (obra de capital), não instalar um filtro. Os patamares são ordem de grandeza típica de literatura de fabricante — nunca limite.

Mitigação série

O reator entra como fator uniforme, deduzido do único degrau típico publicado (≈40 % → 25-30 % num acionamento de 6 pulsos com choke DC). Ele não amplifica nenhuma ordem. A armadilha de 5ª derruba só a 5ª — um filtro de verdade também derruba 7ª, 11ª e 13ª, e por isso ela não se chama filtro aqui.

Rigidez da rede — Rcc

Rcc = Scc do ponto de conexão ÷ potência da carga distorcida (= Icc/I₁). Quanto menor, mais fraca a rede. A escala vai de 20 a 1000 e não tem posição de rede forte demais: a barra real nunca é senoidal pura.

A Tabela 2 do Módulo 8 para em 230 kV — acima disso não há linha, e esta tela não extrapola.

O palco mostra

Frequência da rede

Laboratório — amplitude por ordem (% da fundamental)

2ª
3ª
4ª
5ª
6ª
7ª
8ª
9ª
10ª
11ª
12ª
13ª
14ª
15ª

O controle deslizante anda de 0,5 em 0,5 %; o campo aceita qualquer valor até a resolução desta tela: 0,001 % por ordem. Amplitude de 0,05 % ou menos é lida como ausente (piso do modelo) — não entra no THD, na onda, no espectro, na tabela nem no memorial. O botão Copiar link deste estado carrega exatamente o que está aqui, sem arredondar.

φ2
φ3
φ4
φ5
φ6
φ7
φ8
φ9
φ10
φ11
φ12
φ13
φ14
φ15

Espectro → componentes → onda

Retificador de 6 pulsos · 6p com choke · nenhuma · 60 % · Rcc 50 · 60 Hz · corrente

1 · Espectro por ordem clique ou arraste uma barra

Espectro de harmônicas por ordem, em porcento da fundamental% da fundamentalordem harmônica (h)0,06,3131925122,43420,45610,8781,29105,411123,613140,615escala das harmônicas 0-25 % · fundamental = 100 % (fora de escala)
Clique ou arraste uma barra do espectro: a componente aparece sozinha sobre a onda, na cor dela, com o termo e a frequência real.

2 · Componentes cada ordem sozinha, na cor da sua barra

Cada harmônica desenhada isolada, na mesma escala da fundamental3ª5ª7ª9ª11ª13ª15ªamplitudes ampliadas 5,0x para leitura — a proporção real está no quadro 1

3 · Soma a onda resultante, contra a senoide fantasma

Onda resultante da soma de Fourier, comparada com a senoide pura+1-1pico -4 % vs senoide0 ms16,7 ms (1 ciclo)33,3 ms

A cor é o fio que liga a barra do espectro à curva da componente. As fases de cada harmônica seguem um modelo idealizado, em três convenções: corrente concentrada no pico da tensão (fonte chaveada, dimmer), condução de 120° (retificador trifásico) ou todas as ordens em fase com a fundamental, φ = 0° (forno a arco — carga assimétrica, que não é carga de pulso capacitivo). No modo Personalizado a fase de cada ordem é sua. A fase medida em campo depende do ponto de medição e do carregamento.

Espectro simulado de Retificador de 6 pulsos: 3ª ordem 2,4 por cento a 180 hertz; 5ª ordem 20,4 por cento a 300 hertz; 7ª ordem 10,8 por cento a 420 hertz; 9ª ordem 1,2 por cento a 540 hertz; 11ª ordem 5,4 por cento a 660 hertz; 13ª ordem 3,6 por cento a 780 hertz; 15ª ordem 0,6 por cento a 900 hertz; THD da corrente 24,1 por cento. DTT de tensão 2,97 por cento, dentro da referência do PRODIST.

Tabela de ordens deste estado

É o que vai para o laudo: ordem, frequência real, amplitude da corrente e a tensão harmônica que ela produz sobre a impedância da fonte. As faixas de cor do espectro são faixa de cor didática — o Módulo 8 v14 não crava limite por ordem individual.

Ordem Grupo do PRODIST Frequência Corrente (% de I₁) Fase (modelo) Tensão Uh/U₁
1ª fundamental 60 Hz 100,00 % 0° 100,00 %
3ª DTT3 — multipla de 3 180 Hz 2,40 % 180° 0,144 %
5ª DTTi — ímpar não mult. de 3 300 Hz 20,40 % 180° 2,040 %
7ª DTTi — ímpar não mult. de 3 420 Hz 10,80 % 180° 1,512 %
9ª DTT3 — multipla de 3 540 Hz 1,20 % 180° 0,216 %
11ª DTTi — ímpar não mult. de 3 660 Hz 5,40 % 0° 1,188 %
13ª DTTi — ímpar não mult. de 3 780 Hz 3,60 % 0° 0,936 %
15ª DTT3 — multipla de 3 900 Hz 0,60 % 180° 0,180 %

Resposta o número desta tela

THD da corrente—
—

—

THD da corrente

24,1 %

√(soma Ah²) ÷ A1 — exibida sem veredito

FP verdadeiro

0,97

cos φ ÷ √(1 + THD²)

cos φ (desloc.)

1,00

ponte a diodos não desloca a fundamental

Fator de crista

1,32

pico ÷ RMS · senoide pura = 1,41

RMS

0,73 pu

√(1 + soma Ah²) ÷ √(2)

Fator K (estimativa, relativa à fundamental)

3,2

K = Σ (Ih/I1)² · h², calculado com o espectro desta tela

Veredito de tensão — PRODIST Módulo 8

dentro da referência do PRODIST

Faixa selecionada: Vn <= 2,3 kV · Rcc 50

Indicador Simulado Referência Situação
DTT
distorção total de tensão
2,97 % 10,0 % dentro
DTTp
pares não múltiplas de 3
0,00 % 2,5 % dentro
DTTi
ímpares não múltiplas de 3
2,96 % 7,5 % dentro
DTT3
múltiplas de 3
0,32 % 6,5 % dentro

O PRODIST não olha só o total: além do DTT, ele separa a distorção em pares não múltiplas de 3 (DTTp), ímpares não múltiplas de 3 (DTTi) e múltiplas de 3 (DTT3) — cada uma com o seu limite. Uma instalação pode ficar dentro do total e acima em um dos três.

Proveniência do DTT3. O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso.

Este é um valor instantâneo de um espectro simulado. O indicador do PRODIST (DTT95%) é o valor superado em apenas 5 % de 1.008 leituras válidas de 10 minutos, medidas no ponto de conexão. A comparação desta tela serve de referência de ordem de grandeza — não substitui medição.

Limite de referência: PRODIST Módulo 8 (ANEEL) — Anexo VIII da REN ANEEL nº 956/2021, redação dada pela REN ANEEL nº 1.137/2025 (versão 14), Tabela 2.

Corrente — sem veredito

THD da corrente: 24,1 % (instantâneo, simulado).

O PRODIST Módulo 8 fixa limites para a distorção de tensão. Ele não estabelece limite de distorção harmônica de corrente para a unidade consumidora. O limite de corrente usual da engenharia é o da IEEE 519, referido à demanda máxima (TDD) — que depende de um dado que este simulador não tem. Por isso esta tela mostra a THD da corrente sem veredito.

As faixas de cor das barras do espectro são faixa de cor didática: o Módulo 8 v14 define o indicador por ordem (DITh) mas não crava limite por ordem individual.

O que este estado sugere

  • 5ª e 7ª dominantes: assinatura de retificador de 6 pulsos. Na planta, a saída é topologia (12/18 pulsos, AFE) ou filtro dimensionado por medição. Filtros harmônicos.

A tela mostra a ordem de grandeza. Na planta, quem decide é a medição no ponto de conexão — com analisador de qualidade de energia, memória de cálculo e laudo com responsável técnico.

Engenharia: Token Engenharia · Responsável técnico CREA-RJ · Atualizado em 14/08/2026

Referências e ressalvas

Cada número desta tela com a conta aberta — e, do lado, o que o modelo declaradamente não faz. É o bloco que vai impresso no memorial.

ESTADO carga ……………. Retificador de 6 pulsos · 6 pulsos com choke DC mitigação série …… nenhuma intensidade ………. 60 % Rcc ……………… 50 (Scc do ponto ÷ potência da carga distorcida) faixa de tensão …… Vn <= 2,3 kV frequência ……….. 60 Hz 1) ESPECTRO DE CORRENTE (% da fundamental, A1 = 100 %) 3ª = 2,40 % fase 180° (180 Hz) 5ª = 20,40 % fase 180° (300 Hz) 7ª = 10,80 % fase 180° (420 Hz) 9ª = 1,20 % fase 180° (540 Hz) 11ª = 5,40 % fase 0° (660 Hz) 13ª = 3,60 % fase 0° (780 Hz) 15ª = 0,60 % fase 180° (900 Hz) 2) THD DA CORRENTE (convenção THD-F, referida à fundamental) THD = √( (0,024)² + (0,204)² + (0,108)² + (0,012)² + (0,054)² + (0,036)² + (0,006)² ) = 24,13 % 3) TENSÃO HARMÔNICA SOBRE A IMPEDÂNCIA DA FONTE Uh/U1 = h · (Ih/I1) / Rcc THDv = W / Rcc, W = √( soma (h·Ih/I1)² ) W = √( (3·0,024)² + (5·0,204)² + (7·0,108)² + (9·0,012)² + (11·0,054)² + (13·0,036)² + (15·0,006)² ) = 1,4862 DTT = 1,4862 / 50 = 2,972 % 4) DECOMPOSIÇÃO DO PRODIST (Tabela 2 · Vn <= 2,3 kV) DTT = 2,97 % referência 10,0 % -> dentro DTTp = 0,00 % referência 2,5 % -> dentro DTTi = 2,96 % referência 7,5 % -> dentro DTT3 = 0,32 % referência 6,5 % -> dentro conferência: DTT² = DTTp² + DTTi² + DTT3² -> 2,9724 vs 2,9724 dif 0,0000 ok PROVENIÊNCIA DO DTT3 — O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso. 5) FATOR DE POTÊNCIA E FORMA DE ONDA FP verdadeiro = cos φ / √(1 + THD²) = 1,00 / √(1 + 0,241²) = 0,972 RMS = √(1 + soma Ah²) / √(2) = 0,7274 pu fator de crista = pico / RMS = 0,9630 / 0,7274 = 1,324 (senoide pura: crista = √(2) = 1,4142) modelo de fase ……. condução de 120° (retificador trifásico) 6) NEUTRO (trifásico 4 fios, cargas monofásicas iguais) In/I1 = 3 · √( soma das múltiplas de 3 ) = 0,0825 In/Ifase = 0,0802 (caso-limite √(3) = 1,7321 — três pulsos que não se sobrepõem; não é cota superior. Teto do modelo: In < 3 · Ifase) PROVENIÊNCIA DO NEUTRO — O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso. 7) FATOR K (ESTIMATIVA) K (h = 1..15) = 3,209 Fator K (estimativa): K = Σ (Ih/I1)² · h², calculado com o espectro desta tela. É um indicador de esforço térmico no transformador, não uma especificação. A escolha de transformador com classe K exige norma específica e estudo do ponto.
Referências normativas

Limite de referência: PRODIST Módulo 8 (ANEEL) — Anexo VIII da REN ANEEL nº 956/2021, redação dada pela REN ANEEL nº 1.137/2025 (versão 14), Tabela 2.

IEEE 519-2022 — Standard for Harmonic Control in Electric Power Systems (edição vigente; substitui a IEEE 519-2014). Estabelece metas de projeto para distorção de tensão e de corrente no ponto de acoplamento comum (PCC). Os limites não estão aplicados nesta tela.

IEC 61000-4-7 Ed. 2.1 (método de medição de harmônicas) · IEC 61000-3-2 Ed. 5.2 (limites de emissão por equipamento) · IEC 61000-2-2 Ed. 2.2 (níveis de compatibilidade em baixa tensão). Referências de método e de emissão — não aplicadas nesta tela.

No Brasil, o limite de distorção harmônica de tensão no ponto de conexão é do PRODIST Módulo 8 da ANEEL. Não é a NBR 5410, que trata do projeto e da execução da instalação de baixa tensão.

Ressalvas do modelo — o que esta tela não faz

Ressonância. Este modelo é linear: a tensão harmônica vem da corrente harmônica atravessando a impedância da fonte. Ele não representa a ressonância paralela entre um banco de capacitores e a indutância da rede — que, no mundo real, é o que multiplica a distorção e queima capacitor. Identificar ressonância exige medição e estudo do ponto.

Truncamento. Esta tela soma harmônicas até a 15ª ordem. O indicador do PRODIST soma até a ordem máxima da classe do medidor. Em campo, com as ordens superiores incluídas, a distorção de tensão tende a ser maior que a mostrada aqui.

Perfis dos presets. Os perfis de harmônica dos presets são valores típicos de literatura técnica de fabricante (ordem de grandeza), não limites normativos e não medição. A carga real do seu ponto tem espectro próprio — o que se mede em campo com analisador de qualidade de energia.

Carga parcial. A THD de corrente engana em carga parcial: o mesmo acionamento pode marcar ~36 % a plena carga e ~77 % a 25 % de carga sem que a corrente harmônica absoluta tenha aumentado. É por isso que a engenharia trabalha com a distorção referida à demanda máxima, e não com a THD isolada.

Fase. As fases de cada harmônica seguem um modelo idealizado, em três convenções: corrente concentrada no pico da tensão (fonte chaveada, dimmer), condução de 120° (retificador trifásico) ou todas as ordens em fase com a fundamental, φ = 0° (forno a arco — carga assimétrica). Sob φ = 0° as ordens somam em fase e o fator de crista desta simulação sai abaixo do 1,41 da senoide pura: é consequência da convenção idealizada, não medição de campo. No modo Personalizado a fase de cada ordem é definida por quem simula. A fase medida em campo depende do ponto de medição e do carregamento.

Simulador de apoio didático e de intuição física. A síntese de Fourier, a THD-F, o fator de potência verdadeiro e o fator de crista são cálculos exatos a partir dos parâmetros informados. Os perfis de harmônica dos presets são valores típicos de literatura de fabricante e o modelo de distorção da tensão é linear — ele não representa ressonância. Não substitui medição de campo (analisador de QEE), projeto ou laudo de engenharia com ART. O limite de referência aplicado à tensão é o da Tabela 2 do PRODIST Módulo 8 (ANEEL) — Anexo VIII da REN ANEEL nº 956/2021, redação da REN ANEEL nº 1.137/2025 (versão 14); na corrente, esta tela não aplica limite algum.

As três fases e o neutro

Em sistema trifásico a 4 fios com cargas monofásicas não lineares iguais e equilibradas, as harmônicas múltiplas de 3 são de sequência zero: elas somam no neutro, em vez de se cancelar. In = 3 · √(I₃² + I₉² + I₁₅² + …). No caso-limite de pulsos que não se sobrepõem, a corrente de neutro chega a √3 ≈ 1,73 vez a corrente de fase — dimensionar o neutro pela corrente de fase, nesse cenário, é subdimensionar. Esse √3 é um caso-limite, não uma cota superior: um espectro concentrado nas múltiplas de 3 (o laboratório permite) passa dele — o teto deste modelo é 3 vezes a corrente de fase, e o máximo alcançável nesta tela é 2,74.

Correntes das três fases e a corrente resultante no condutor neutrofase Afase Bfase Cneutro (soma das três)

In / Ifase

0,08

In = 3 · √(soma das múltiplas de 3)

In / I1

0,08

referido a fundamental

Caso-limite √(3)

1,73

pulsos que não se sobrepõem — não é o teto do espectro

Neste estado o neutro carrega menos corrente que cada fase — as múltiplas de 3 são fracas. A cena assume três cargas monofásicas iguais e equilibradas.

Proveniência do neutro. O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso.

Nota de medição: quando o TP for ligado em V ou delta aberto, o limite de DTT3 da Tabela 2 cai à metade do valor tabelado. A cena acima assume cargas monofásicas iguais nas três fases; desequilíbrio real muda o resultado.

Por que a senoide amassa quando entra carga não linear

A tomada entrega tensão senoidal — uma onda limpa, que sobe e desce suavemente 50 ou 60 vezes por segundo. Uma carga linear, como uma resistência ou um motor sem eletrônica, puxa corrente também senoidal: a corrente acompanha a tensão e a onda continua limpa, com distorção zero. O problema nasce com a carga não linear: inversor de frequência, retificador, fonte chaveada de computador, fonte de LED, dimmer. Esses equipamentos têm eletrônica de potência que não conduz o tempo todo — eles puxam corrente só em parte do ciclo, em pulsos, em pedaços.

E aqui está o ponto que o simulador torna visível: uma corrente puxada em pedaços não é mais uma senoide. Pela matemática de Fourier, qualquer onda periódica pode ser escrita como a soma de uma senoide na frequência fundamental mais um conjunto de senoides em frequências múltiplas — as harmônicas. A 3ª harmônica tem frequência três vezes a fundamental; a 5ª, cinco vezes; e assim por diante. Quando a carga recorta a corrente, é como se ela somasse essas harmônicas à onda original. Quanto mais harmônica entra, mais a onda resultante se afasta da senoide e ganha ombros, patamares e bicos. No simulador, arraste o controle de intensidade e observe a curva azul sair de cima da senoide cinza fantasma: é a soma de Fourier acontecendo na sua frente.

O detalhe que separa quem entende de quem decora é qual grandeza distorce primeiro. É a corrente que a carga puxa em pedaços; a corrente é a causa. A tensão da barra distorce por consequência: a corrente distorcida, ao circular pela impedância da rede, derruba tensão em cada frequência harmônica e amassa também a senoide de tensão. Por isso o simulador deixa você alternar entre exibir a corrente e a tensão — e mostra que numa rede forte a tensão quase não distorce, enquanto numa rede fraca a mesma corrente faz a tensão sofrer bem mais.

THD: o número que mede a distorção

De nada adianta ver a onda amassada sem um número para medir o estrago. Esse número é a THD, a distorção harmônica total. A ideia é simples: somar a “energia” de todas as harmônicas e compará-la com a da fundamental. Na convenção THD-F, que é a dominante na engenharia de potência e a que este simulador usa, a conta é a raiz quadrada da soma dos quadrados das amplitudes das harmônicas, dividida pela amplitude da fundamental:

THD = √(A3² + A5² + A7² + …) ÷ A1

Uma onda perfeitamente senoidal, sem nenhuma harmônica, tem THD igual a zero — é o teste-âncora do simulador: escolha a carga resistiva e a THD trava em zero, porque a onda azul cobre exatamente a senoide fantasma. À medida que você injeta harmônica, o número sobe. Vale fazer uma conta de cabeça para confiar na ferramenta: injete só a 3ª harmônica em 30% no modo personalizado e a THD dá exatamente 30%, porque a raiz de 0,30² dividida por 1 é 0,30. É a fórmula trabalhando, sem caixa-preta.

A THD aparece como o número-herói do simulador, em fonte grande, recalculando a cada movimento de slider. A barra de cada harmônica no espectro mostra a amplitude relativa à fundamental (que vale 100%), e o conjunto inteiro é o que entra na conta da THD. É a tradução de uma palavra abstrata de prova — “harmônica” — em algo que você vê e mede.

A cadeia da distorção

A carga é a causa; a corrente distorce primeiro; o espectro é a prova

A rede entrega tensão senoidal; a carga não linear puxa a corrente em pedaços e a corrente sai distorcida; decompor essa corrente em harmônicas dá o espectro de barras (3ª, 5ª, 7ª…). Quando a distorção precisa ser medida de verdade — analisador de qualidade de energia em campo, diagnóstico da fonte, dimensionamento de reator ou filtro e laudo com responsável técnico — a simulação didática dá lugar a um projeto de engenharia com ART. A Token Engenharia executa essa análise em todo o Brasil.

A corrente é a causa da distorção; a tensão da barra é a consequência, pior em rede fraca.

Por que só aparecem harmônicas ímpares

Ao mexer no simulador com um preset de inversor ou retificador, você nota que só crescem as harmônicas ímpares — 3ª, 5ª, 7ª, 9ª… — enquanto as pares ficam apagadas, perto de zero. Isso não é um detalhe da ferramenta: é física. Quando a carga é simétrica, ou seja, o semiciclo positivo da corrente é o espelho do semiciclo negativo, a matemática de Fourier faz as harmônicas pares se cancelarem. Sobra só o conjunto das ímpares. O retificador trifásico de 6 pulsos, coração de boa parte dos inversores e UPS, é simétrico, então sua assinatura aparece nas ordens chamadas 6k ± 1: 5ª, 7ª, 11ª e 13ª. Por isso, no preset de retificador de 6 pulsos, a 5ª e a 7ª dominam o espectro.

As harmônicas pares só aparecem quando a carga é assimétrica, como um forno a arco, em que a corrente do semiciclo positivo é diferente da do negativo. Aí o espectro inclui 2ª, 4ª e até componentes que variam no tempo. O simulador traz esse preset justamente para mostrar o contraste: troque do retificador para o forno a arco e veja as barras pares acenderem.

Há um caso especial entre as ímpares que merece atenção: a 3ª harmônica e suas múltiplas (9ª, 15ª) são homopolares. Em um sistema trifásico com neutro, essas componentes ficam em fase entre as três fases e, em vez de se cancelarem no condutor neutro como acontece com a corrente fundamental equilibrada, elas se somam. O resultado prático aparece em prédios com muita fonte chaveada — computadores, fontes de LED: a corrente do neutro pode ficar maior que a das fases, e o neutro, muitas vezes dimensionado para corrente menor, esquenta. No simulador, escolha a fonte chaveada, rica em 3ª, e veja o alerta de neutro acender.

Fator de potência verdadeiro: por que capacitor não corrige harmônica

Aqui mora um dos erros mais caros de quem trata qualidade de energia no chute. Muita gente conhece o fator de potência como o cos φ — o fator de deslocamento, que mede só o defasamento entre tensão e corrente na frequência fundamental. Mas esse não é o fator de potência verdadeiro quando há distorção. O fator verdadeiro inclui também a harmônica, e a relação é:

FP verdadeiro = cos φ ÷ √(1 + THD²)

A consequência é direta e contra-intuitiva: mesmo com cos φ igual a 1 — tensão e corrente perfeitamente em fase na fundamental — a harmônica derruba o fator de potência real. No simulador, escolha um preset com THD alta e veja o card de “FP verdadeiro” cair abaixo de 1, enquanto o “cos φ” segue em 1,00. É a prova visual de que distorção e defasamento são problemas diferentes.

Por isso o banco de capacitor sozinho não corrige harmônica. O capacitor corrige defasamento (cos φ), não distorção. Pior: um banco de capacitor pode entrar em ressonância com a indutância da rede numa frequência harmônica e amplificar a distorção em vez de reduzir, queimando o próprio capacitor. A correção certa da distorção é outra: reator de linha, retificador de 12 pulsos ou filtro sintonizado. E o simulador deixa você testar cada um ao vivo: ligue um preset de inversor, ative o reator de linha e veja a THD cair; troque para 12 pulsos e veja a 5ª e a 7ª despencarem para perto de zero, sobrando só a 11ª e a 13ª; ligue a armadilha de 5ª harmônica e veja só aquela barra desabar. É a solução de engenharia funcionando na tela — o mesmo que, na planta real, a Token mede e dimensiona com laudo e ART.

Como o simulador calcula cada número

Toda a matemática do simulador é exata — é a definição de série de Fourier e as relações clássicas de qualidade de energia, sem nada inventado. O que é estimativa são os perfis de amplitude de cada preset (quanto de 5ª um retificador típico tem, por exemplo), que ficam marcados como ilustrativos a calibrar contra datasheet e medição. As contas principais são estas:

Grandeza Fórmula Exemplo
Onda no tempo y(t) = sen(ωt) + Σ Ah·sen(h·ωt + φh) fundamental + 3ª, 5ª, 7ª…
THD (THD-F) THD = √(Σ Ah²) ÷ A1 só 3ª = 30% → THD = 30,0%
RMS X_rms = √(1 + Σ Ah²) ÷ √2 senoide pura: 1/√2 ≈ 0,707
Fator de crista FC = pico ÷ RMS senoide pura: √2 ≈ 1,41
FP verdadeiro FP = cos φ ÷ √(1 + THD²) cos φ=1, THD=0,30 → 0,96

Veja o caso-âncora que o simulador usa para se provar honesto: a carga resistiva. Com ela, não há nenhuma harmônica, a onda azul cobre a senoide cinza pixel a pixel e a THD fica em 0,0%. Se a ferramenta marcasse qualquer coisa diferente de zero aqui, o motor estaria errado — é o teste que valida tudo. No outro extremo, ligue a fonte chaveada a 100% de intensidade e veja a corrente virar pulsos estreitos perto do pico, com a 3ª harmônica forte, o fator de crista bem acima de 1,41 e o alerta de neutro aceso. Entre os dois, o retificador de 6 pulsos mostra a assinatura 5ª/7ª que é o pão com manteiga da harmônica industrial.

Um detalhe sutil que o simulador também ensina: mesma THD não significa mesma onda. No modo personalizado, ative o controle de fase e mude o ângulo de uma harmônica: a forma da onda muda visivelmente, mas a THD e o espectro de barras ficam idênticos, porque a THD não depende da fase. Dois sinais com o mesmo espectro podem desenhar ondas diferentes — um conceito que separa o técnico que entende de Fourier do que só memoriza fórmula.

O que este simulador não faz (e o que faz a análise de qualidade de energia)

Ser honesto sobre o escopo é parte de uma boa ferramenta de engenharia. Este simulador é um modelo didático de síntese de Fourier, ótimo para ver por que a onda distorce, entender a THD e testar o efeito da mitigação. Mas ele deliberadamente não:

  • mede a qualidade de energia da sua planta — isso exige um analisador de QEE em campo, registrando a onda real ao longo do tempo;
  • traz os perfis de harmônica reais do seu equipamento — os presets são ilustrativos, a calibrar contra datasheet e medição;
  • dimensiona o reator, o filtro ou o retificador de 12 pulsos para o seu caso — o cálculo real depende da carga, da rede e do ponto de conexão;
  • aplica limite à corrente — o PRODIST Módulo 8 fixa limites para a distorção de tensão, e são esses quatro indicadores que a cabine compara; o limite de corrente usual da engenharia é referido à demanda máxima, que depende de um dado que este simulador não tem;
  • modela ressonância com banco de capacitor em detalhe — o simulador só alerta para o risco.

A decisão de medir, diagnosticar a fonte da distorção e dimensionar a mitigação adequada para uma instalação específica é projeto de engenharia. Ela exige a medição em campo com analisador de qualidade de energia, a identificação das cargas que geram a harmônica, o estudo da rede e do ponto de conexão e uma memória de cálculo consolidada num laudo com responsável técnico e ART. A Token Engenharia executa a análise de qualidade de energia e o dimensionamento de mitigação de harmônicas, com laudo assinado, em todo o Brasil.

THD alto no simulador? Na planta, isso é estudo de qualidade de energia

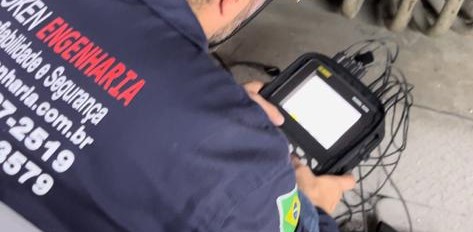

Distorção harmônica de verdade se diagnostica com analisador instalado e norma na mão — é o estudo de qualidade de energia que mede, compara com os limites e prescreve a correção, incluindo o projeto de filtros harmônicos quando a distorção passa do aceitável.

Perguntas frequentes

Por que a senoide se distorce quando ligo uma carga não linear?

Uma carga linear puxa corrente senoidal; uma carga não linear (inversor, retificador, fonte chaveada) puxa corrente em pedaços, em pulsos. Esse formato recortado equivale, na matemática de Fourier, a somar harmônicas — senoides de frequência 3×, 5×, 7× a fundamental — à onda original. Quanto mais harmônica, mais a onda se afasta da senoide. No simulador, ao arrastar a intensidade você vê a onda azul sair da senoide cinza.

O que é THD (distorção harmônica total)?

THD mede quanta “sujeira” harmônica existe em relação à fundamental. Na convenção THD-F, é a raiz da soma dos quadrados das amplitudes das harmônicas dividida pela amplitude da fundamental: THD = √(A3² + A5² + A7² + …) ÷ A1, em porcento. Uma onda senoidal pura tem THD zero; quanto mais distorcida, maior a THD. No simulador o número aparece grande e recalcula a cada movimento de slider.

Por que só aparecem harmônicas ímpares (3ª, 5ª, 7ª)?

Quando a carga é simétrica — o caso de retificador e inversor trifásico — as harmônicas pares se cancelam na matemática de Fourier, sobrando só as ímpares. O retificador de 6 pulsos tem assinatura nas ordens 6k ± 1 (5ª, 7ª, 11ª, 13ª). Só cargas assimétricas, como o forno a arco, geram pares. No simulador, em cargas simétricas as barras pares aparecem apagadas.

O que é fator de potência verdadeiro e por que capacitor não corrige harmônica?

O fator de deslocamento é o cos φ, só da fundamental; o fator verdadeiro inclui a distorção: FP = cos φ ÷ √(1 + THD²). Por isso, mesmo com cos φ = 1, a harmônica derruba o FP real. Banco de capacitor corrige defasamento, não distorção, e pode ressoar e amplificar a harmônica. A correção certa é reator de linha, 12 pulsos ou filtro sintonizado — e o simulador deixa você ver o efeito de cada caminho no espectro.

Por que a 3ª harmônica faz o neutro esquentar?

A 3ª e as múltiplas de 3 são homopolares: nas três fases ficam em fase entre si e, em vez de se cancelarem no neutro, se somam. Em instalação com muita fonte chaveada, a corrente de neutro pode ficar maior que a das fases, e o neutro esquenta. No simulador, a fonte chaveada (rica em 3ª) acende o alerta de neutro.

Reator de linha e retificador de 12 pulsos resolvem mesmo a distorção?

Sim, e o simulador mostra ao vivo. O reator amortece o conjunto e faz a THD cair; o 12 pulsos cancela a 5ª e a 7ª, sobrando 11ª e 13ª, e a THD cai bem mais; a armadilha de 5ª derruba a ordem alvo. As atenuações do simulador são ordem de grandeza típica de literatura de fabricante; o dimensionamento real é projeto de engenharia, com medição e ART.

Este simulador substitui a medição de qualidade de energia e o laudo?

Não. É um modelo didático de Fourier. A física é exata, mas os perfis de preset são ilustrativos a calibrar e a cabine compara a distorção de tensão com a Tabela 2 do PRODIST Módulo 8 (Anexo VIII da REN ANEEL nº 956/2021, redação da REN ANEEL nº 1.137/2025, versão 14) como referência — o indicador do PRODIST é um percentil de 1.008 leituras de 10 minutos, não um instantâneo simulado. A medição real exige analisador de QEE em campo; o diagnóstico, o dimensionamento da mitigação e o laudo com responsável técnico e ART são projeto de engenharia. A Token Engenharia executa essa análise em todo o Brasil.

Token EngenhariaToken Engenharia · Atuação nacional

Do simulador à análise de qualidade de energia, com ART

A ferramenta mostra por que a onda distorce; a Token Engenharia mede a qualidade de energia da sua planta, identifica a fonte da distorção e dimensiona reator, filtro ou retificador de 12 pulsos — com laudo e responsável técnico, em todo o Brasil.

Falar com a Token sobre qualidade de energia

Token Engenharia

Memorial — simulação de harmônicas

Token Engenharia · Responsável técnico CREA-RJ

1 · Entradas

Parâmetro Valor
Tipo de carga Retificador de 6 pulsos
Topologia do retificador 6 pulsos com choke DC (típico ~40 %)
Mitigação série nenhuma
Intensidade da não linearidade 60 %
Rcc (Scc do ponto / potência da carga distorcida) 50
Tensão nominal do ponto Vn <= 2,3 kV
Frequência da rede 60 Hz

2 · Resultados

Grandeza Valor
THD da corrente (THD-F, instantâneo simulado) 24,13 %
DTT — distorção total de tensão 2,97 %
Fator de potência verdadeiro 0,972
Fator de distorção 1/√(1+THD²) 0,972
Fator de crista 1,324
Valor eficaz (pu, pico da fundamental = 1) 0,727
Fator K (estimativa, relativa à fundamental) 3,21
Corrente de neutro estimada (In/Ifase) 0,080

3 · Veredito de tensão — PRODIST Módulo 8, Tabela 2

dentro da referência do PRODIST · faixa Vn <= 2,3 kV

Indicador Simulado Referência Situação
DTT (distorção total de tensão) 2,97 % 10,0 % dentro
DTTp (pares não múltiplas de 3) 0,00 % 2,5 % dentro
DTTi (ímpares não múltiplas de 3) 2,96 % 7,5 % dentro
DTT3 (múltiplas de 3) 0,32 % 6,5 % dentro

Limite de referência: PRODIST Módulo 8 (ANEEL) — Anexo VIII da REN ANEEL nº 956/2021, redação dada pela REN ANEEL nº 1.137/2025 (versão 14), Tabela 2.

O PRODIST Módulo 8 fixa limites para a distorção de tensão. Ele não estabelece limite de distorção harmônica de corrente para a unidade consumidora — por isso a THD da corrente aparece neste memorial sem veredito.

4 · Espectro

Ordem Grupo Frequência Corrente (% de I1) Fase (modelo) Uh/U1
1ª fundamental 60 Hz 100,00 % 0° 100,00 %
3ª DTT3 180 Hz 2,40 % 180° 0,144 %
5ª DTTi 300 Hz 20,40 % 180° 2,040 %
7ª DTTi 420 Hz 10,80 % 180° 1,512 %
9ª DTT3 540 Hz 1,20 % 180° 0,216 %
11ª DTTi 660 Hz 5,40 % 0° 1,188 %
13ª DTTi 780 Hz 3,60 % 0° 0,936 %
15ª DTT3 900 Hz 0,60 % 180° 0,180 %

5 · Memória de cálculo

ESTADO carga ……………. Retificador de 6 pulsos · 6 pulsos com choke DC mitigação série …… nenhuma intensidade ………. 60 % Rcc ……………… 50 (Scc do ponto ÷ potência da carga distorcida) faixa de tensão …… Vn <= 2,3 kV frequência ……….. 60 Hz 1) ESPECTRO DE CORRENTE (% da fundamental, A1 = 100 %) 3ª = 2,40 % fase 180° (180 Hz) 5ª = 20,40 % fase 180° (300 Hz) 7ª = 10,80 % fase 180° (420 Hz) 9ª = 1,20 % fase 180° (540 Hz) 11ª = 5,40 % fase 0° (660 Hz) 13ª = 3,60 % fase 0° (780 Hz) 15ª = 0,60 % fase 180° (900 Hz) 2) THD DA CORRENTE (convenção THD-F, referida à fundamental) THD = √( (0,024)² + (0,204)² + (0,108)² + (0,012)² + (0,054)² + (0,036)² + (0,006)² ) = 24,13 % 3) TENSÃO HARMÔNICA SOBRE A IMPEDÂNCIA DA FONTE Uh/U1 = h · (Ih/I1) / Rcc THDv = W / Rcc, W = √( soma (h·Ih/I1)² ) W = √( (3·0,024)² + (5·0,204)² + (7·0,108)² + (9·0,012)² + (11·0,054)² + (13·0,036)² + (15·0,006)² ) = 1,4862 DTT = 1,4862 / 50 = 2,972 % 4) DECOMPOSIÇÃO DO PRODIST (Tabela 2 · Vn <= 2,3 kV) DTT = 2,97 % referência 10,0 % -> dentro DTTp = 0,00 % referência 2,5 % -> dentro DTTi = 2,96 % referência 7,5 % -> dentro DTT3 = 0,32 % referência 6,5 % -> dentro conferência: DTT² = DTTp² + DTTi² + DTT3² -> 2,9724 vs 2,9724 dif 0,0000 ok PROVENIÊNCIA DO DTT3 — O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso. 5) FATOR DE POTÊNCIA E FORMA DE ONDA FP verdadeiro = cos φ / √(1 + THD²) = 1,00 / √(1 + 0,241²) = 0,972 RMS = √(1 + soma Ah²) / √(2) = 0,7274 pu fator de crista = pico / RMS = 0,9630 / 0,7274 = 1,324 (senoide pura: crista = √(2) = 1,4142) modelo de fase ……. condução de 120° (retificador trifásico) 6) NEUTRO (trifásico 4 fios, cargas monofásicas iguais) In/I1 = 3 · √( soma das múltiplas de 3 ) = 0,0825 In/Ifase = 0,0802 (caso-limite √(3) = 1,7321 — três pulsos que não se sobrepõem; não é cota superior. Teto do modelo: In < 3 · Ifase) PROVENIÊNCIA DO NEUTRO — O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso. 7) FATOR K (ESTIMATIVA) K (h = 1..15) = 3,209 Fator K (estimativa): K = Σ (Ih/I1)² · h², calculado com o espectro desta tela. É um indicador de esforço térmico no transformador, não uma especificação. A escolha de transformador com classe K exige norma específica e estudo do ponto.

6 · Ressalvas

Ressonância. Este modelo é linear: a tensão harmônica vem da corrente harmônica atravessando a impedância da fonte. Ele não representa a ressonância paralela entre um banco de capacitores e a indutância da rede — que, no mundo real, é o que multiplica a distorção e queima capacitor. Identificar ressonância exige medição e estudo do ponto.

Truncamento. Esta tela soma harmônicas até a 15ª ordem. O indicador do PRODIST soma até a ordem máxima da classe do medidor. Em campo, a distorção de tensão tende a ser maior que a mostrada aqui.

Perfis dos presets. Valores típicos de literatura técnica de fabricante (ordem de grandeza), não limites normativos e não medição.

Resíduo de triplens. O perfil de exemplo desta topologia inclui triplens ilustrativos (3ª, 9ª e 15ª): um retificador trifásico de 6 pulsos a 3 fios injeta as ordens 6k ± 1, e as múltiplas de 3 são de sequência zero — não circulam na linha. Neste preset o DTT3 e a corrente de neutro vêm inteiramente desse resíduo: sem ele os dois seriam zero. Ajuste as amplitudes no modo Personalizado para o espectro do seu caso.

Fase. Modelo idealizado, em três convenções: corrente concentrada no pico da tensão (fonte chaveada, dimmer), condução de 120° (retificador trifásico) ou todas as ordens em fase com a fundamental, φ = 0° (carga assimétrica, forno a arco). No modo Personalizado a fase de cada ordem é definida por quem simula. Neste memorial: condução de 120° (retificador trifásico). A fase medida em campo depende do ponto de medição e do carregamento.

Gerado em — a partir de tokenengenharia.com.br/ferramentas/onda-e-harmonicas/. Simulação didática de espectro sintético: os valores são instantâneos e não substituem medição de campo com analisador de qualidade de energia, projeto ou laudo de engenharia com ART. O indicador do PRODIST (DTT95%) é o valor superado em apenas 5 % de 1.008 leituras válidas de 10 minutos, medidas no ponto de conexão.
TOKEN ENGENHARIA
