Quanto custa um laudo termográfico elétrico? O que define o preço e o que está incluso

O que é um laudo termográfico elétrico e o que define o preço

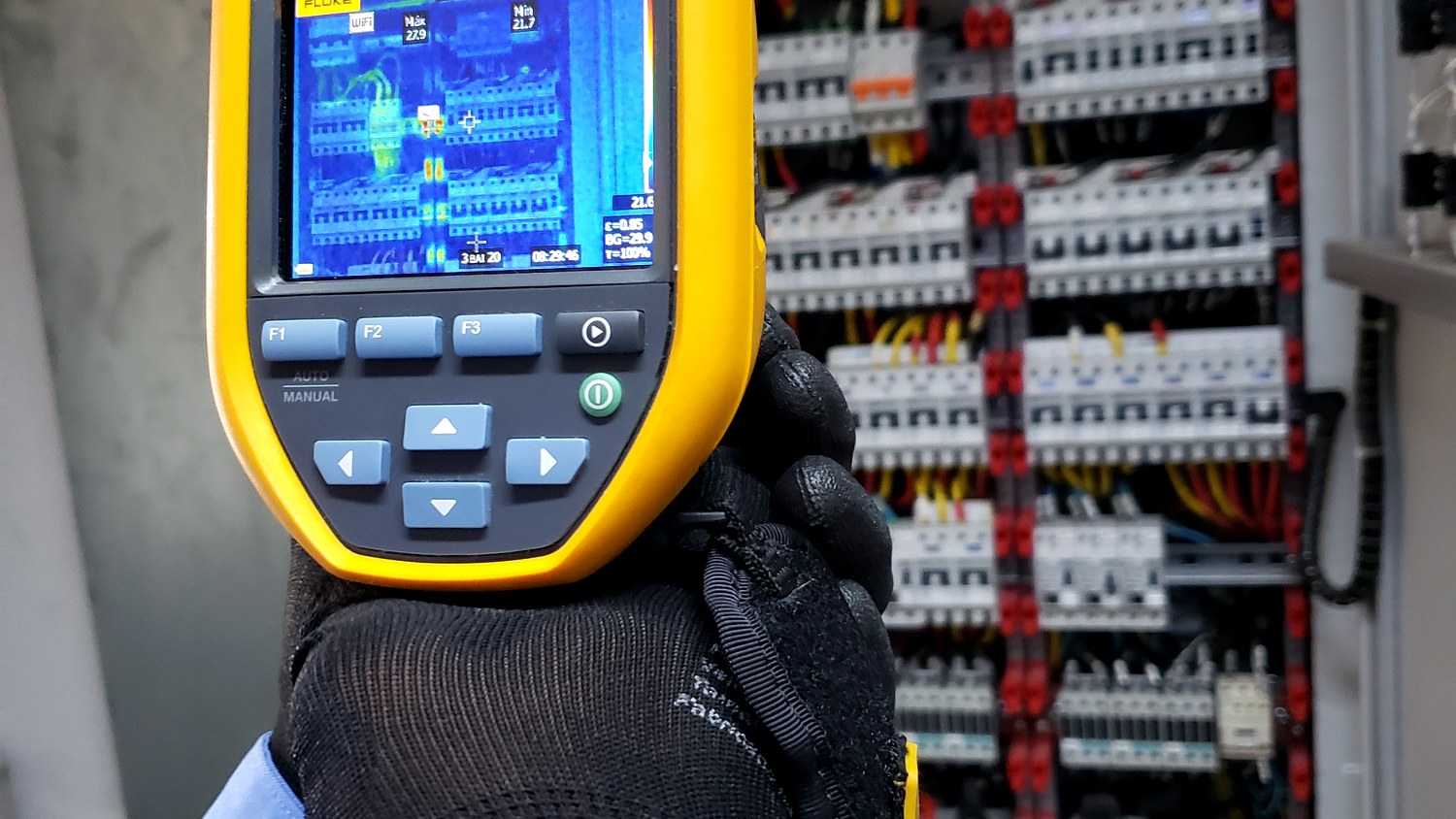

A inspeção termográfica elétrica usa uma câmera de infravermelho para capturar o mapa de temperatura de painéis elétricos, barramentos, conexões, transformadores e outros equipamentos energizados — sem desligar a instalação. Pontos mais quentes do que o esperado sinalizam conexões oxidadas, terminais frouxos, sobrecarga de fase ou componentes degradados — falhas que, se ignoradas, evoluem para curto-circuito, incêndio ou parada não programada.

O resultado é um laudo técnico com imagens térmicas (termogramas) pareadas com fotografias convencionais, identificação de cada ponto, temperatura medida, temperatura de referência, classificação de severidade e recomendação de prazo de intervenção — tudo assinado pelo engenheiro responsável com ART registrada no CREA.

O preço de um laudo termográfico elétrico não é fixo porque depende de variáveis específicas de cada instalação. Entender esses fatores ajuda a pedir um orçamento preciso e a comparar propostas de forma tecnicamente correta.

Os três fatores que mais pesam no preço

1. Quantidade de pontos inspecionados. O laudo termográfico é cobrado por ponto ou por conjunto de equipamentos. Uma inspeção de 30 pontos em um prédio comercial tem custo muito diferente de uma inspeção de 400 pontos em uma planta industrial com subestação, vários CCMs e quadros de distribuição. Quanto mais pontos, menor tende a ser o custo unitário por ponto, mas o custo total sobe.

2. Tensão da instalação. Equipamentos de média tensão (acima de 1 kV) exigem maior distância de segurança na inspeção, mais tempo de acesso e, em alguns casos, proteção adicional da equipe (NR-10 SEP). O custo por ponto em média tensão é mais alto do que em baixa tensão pelo mesmo motivo.

3. Deslocamento da equipe. A Token Engenharia atende em todo o Brasil. Para clientes fora do estado de origem da equipe, o custo de deslocamento (passagem, hospedagem, diária) é incluído no orçamento ou cotado separadamente. Instalações próximas ao polo de atendimento têm custo menor de mobilização.

O que um laudo termográfico elétrico sério precisa incluir

Antes de comparar preços, é preciso comparar o que cada proposta entrega. Um laudo termográfico sério não é apenas uma coleção de imagens coloridas — é um documento técnico que tem valor legal justamente por ser assinado por um profissional habilitado, seguir metodologia padronizada e trazer informações suficientes para embasar a decisão de manutenção.

Os itens que não podem faltar

• Identificação completa do ponto: nome do equipamento, número do painel, circuito ou componente, localização no planta ou layout do edifício. Sem identificação clara, o laudo não serve para direcionar a equipe de manutenção.
• Imagem térmica (termograma) e imagem fotográfica pareadas: as duas imagens lado a lado permitem identificar visualmente onde está o ponto quente dentro do equipamento. Laudos que entregam só o termograma sem a foto real são difíceis de interpretar em campo.
• Temperatura do ponto quente e temperatura de referência: a diferença de temperatura (deltaT) entre o ponto quente e um elemento similar em condição normal de operação é o principal indicador técnico do laudo. O deltaT isolado (sem referência) não permite classificar a severidade corretamente.
• Classificação de severidade e prazo de intervenção: cada ponto identificado deve ser classificado por nível de urgência — de observação a emergência — com a recomendação de quando a manutenção deve ocorrer. Essa classificação orienta o planejamento do PCM (Planejamento e Controle de Manutenção).
• Condição de carga no momento da inspeção: a termografia elétrica só é válida com a instalação sob carga operacional real (mínimo 30% a 40% da carga nominal, idealmente acima de 70%). O laudo deve registrar o percentual de carga no momento da inspeção. Laudos feitos com a instalação descarregada são tecnicamente inválidos.
• ART (Anotação de Responsabilidade Técnica) do engenheiro: a ART é registrada no CREA e vincula o profissional habilitado ao documento. Sem ART, o laudo não tem valor técnico-legal — não é aceito por seguradoras, não serve como evidência em caso de sinistro e não atende os requisitos de programas de manutenção formais (NR-10 e laudos de conformidade).

Como os pontos quentes são classificados no laudo

A classificação de severidade de cada ponto termográfico é o coração do laudo — é ela que diz ao gestor de manutenção o que fazer e quando. A Token Engenharia utiliza uma escala operacional própria baseada na diferença de temperatura (deltaT) entre o ponto quente e o elemento de referência, alinhada às melhores práticas da indústria. Essa escala é um critério operacional da Token — não corresponde a cláusulas específicas das normas NBR 16969:2021, NBR 16818:2020 ou ISO 18436-7:2023, cujas cópias ainda estão em processo de aquisição.

Nota: as faixas de deltaT acima são o critério operacional da Token Engenharia — não representam cláusulas das normas NBR 16969:2021, NBR 16818:2020 ou ISO 18436-7:2023. A classificação real depende do contexto de cada equipamento: um motor operando em sobrecarga normal terá temperaturas de referência diferentes de um quadro de distribuição em baixa carga. O engenheiro responsável avalia o contexto antes de atribuir a classe de severidade.

Por que o laudo barato custa mais caro no final

O mercado oferece opções de laudo termográfico com preços muito abaixo da média — geralmente realizados por técnicos sem formação de engenheiro, sem ART e sem critério metodológico claro. O custo menor parece atrativo, mas o que esses laudos entregam — e o que não entregam — faz diferença em três situações críticas:

1. Auditorias e requisitos de seguro predial ou industrial

Seguradoras e auditorias de segurança pedem laudo termográfico como evidência de manutenção preditiva. Um laudo sem engenheiro responsável e sem ART não é aceito como documento técnico-legal. O cliente que apresenta esse tipo de laudo em uma auditoria ou sinistro descobre que o custo da diferença de preço foi multiplicado pela franquia do seguro ou pela multa de auditoria.

2. Responsabilidade em caso de incêndio ou falha

Se um ponto quente identificado no laudo não foi corretamente classificado e a instalação apresenta falha posteriormente, a responsabilidade recai sobre quem assinou o documento. Sem ART, não há profissional habilitado responsável — a responsabilidade fica com o contratante. Com ART, a cadeia de responsabilidade técnica é clara.

3. Ação baseada em laudo incorreto

Um laudo que classifica como ‘observação’ um ponto que deveria ser ‘crítico’ — por falta de metodologia ou por inspeção realizada com a instalação descarregada — pode fazer a equipe de manutenção ignorar exatamente o ponto que vai causar a falha. O custo de uma parada não programada em planta industrial, com danos ao transformador ou ao QGBT, supera em muitas vezes o custo de um laudo sério realizado corretamente.

Como pedir um orçamento correto de laudo termográfico

Para receber uma proposta precisa e poder comparar orçamentos de forma justa, tenha em mão as seguintes informações antes de entrar em contato:

• Número aproximado de painéis elétricos e equipamentos a inspecionar (QGBT, CCMs, quadros de distribuição, transformadores, motores de grande porte, barramentos de subestação). Se não souber o número exato, uma descrição do porte da instalação (pequeno comércio, galpão industrial, edifício com subestação própria) já permite estimar.
• Tensão da instalação: há média tensão (subestação própria, cabos de 13,8 kV ou 15 kV, disjuntores acima de 1 kV) ou a inspeção é somente em baixa tensão?
• Estado e cidade onde fica a instalação: determina o custo de deslocamento da equipe.
• Prazo necessário para o laudo: há data limite por auditoria, vencimento de seguro ou requisito de programa de manutenção?
• Carga operacional típica no dia da inspeção: a termografia exige pelo menos 30% a 40% de carga para ser tecnicamente válida. Se a planta opera em regime de turno ou tem períodos de baixa produção, é importante alinhar o melhor horário para a inspeção.

Com essas informações, o orçamento fica preciso e o comparativo entre propostas fica justo. O preço mais baixo sem ART é tecnicamente incomparável com um laudo completo — são produtos diferentes, não variações de preço do mesmo serviço.

A termografia se enquadra na periodicidade de manutenção preditiva

A NR-10 (vigente pela Portaria SEPRT 915/2019) exige que instalações com carga instalada superior a 75 kW mantenham prontuário atualizado com os resultados das inspeções e ensaios periódicos. A inspeção termográfica é um dos ensaios mais recomendados para a manutenção preditiva elétrica — ela detecta anomalias em condição energizada, sem necessidade de desligamento, e fornece a evidência documental exigida pelo prontuário NR-10. Para instalações com subestação própria (NR-10 SEP), a periodicidade recomendada pelo mercado é de pelo menos uma inspeção termográfica completa por ano.

Perguntas frequentes sobre laudo termográfico elétrico

Laudo termográfico com ART: solicite o orçamento da Token Engenharia

A Token Engenharia realiza inspeções termográficas elétricas em todo o Brasil — prédios comerciais, plantas industriais, subestações, CCMs e quadros de média e baixa tensão. Cada laudo é elaborado pelo engenheiro responsável, entregue com ART registrada no CREA e segue a base normativa vigente (NBR 16969:2021 + NBR 16818:2020+Em.2025 + ISO 18436-7:2023). Saiba mais sobre o serviço e solicite o orçamento na página de termografia elétrica da Token Engenharia. Para detalhes sobre o laudo NR-10 (RTI) de instalações elétricas, acesse também a página de laudo NR-10 da Token Engenharia.
