Montagem de subestação de energia: etapas, NR-10 e segurança

O que envolve a montagem de uma subestação

Quando a demanda de uma instalação ultrapassa o limite de fornecimento em baixa tensão da concessionária, a energia passa a ser entregue em média tensão — e cabe ao consumidor recebê-la, protegê-la e rebaixá-la com segurança. A subestação é a instalação que faz isso. Montá-la não é instalar um equipamento isolado: é construir um sistema completo, do concreto à energização, em que cada parte responde a um requisito técnico e a uma norma.

Por isso a montagem nunca começa no canteiro. Ela começa no projeto — dimensionado conforme a ABNT NBR 14039 (média tensão), com Anotação de Responsabilidade Técnica (ART) de um engenheiro eletricista registrado no CREA — e no padrão de entrada da concessionária local, que define o ponto de entrega, a medição e o limite de demanda. Sem projeto aprovado e sem ART, a distribuidora não libera a ligação.

Convém separar dois assuntos que costumam ser confundidos: montagem é obra nova — a construção da subestação que ainda não existe; manutenção é o serviço periódico na subestação já em operação (inspeção, reaperto, ensaios, termografia). Este guia trata da montagem; a manutenção é um trabalho à parte, feito ao longo de toda a vida útil da instalação. A obra de montagem reúne, em síntese, três grandes blocos de trabalho:

• Frente civil: a base, o piso, as canaletas, a contenção e os abrigos que recebem e protegem os equipamentos.
• Frente elétrica: a malha de aterramento, a montagem do transformador e dos cubículos de média tensão, a proteção, o quadro geral de baixa tensão e todo o cabeamento.
• Frente de ensaios: as medições, o comissionamento e a vistoria da concessionária que antecedem a energização.

Tipos de subestação: aérea, abrigada, blindada e ao tempo

A forma como a subestação é montada muda conforme o porte, o espaço disponível e o ambiente. Definir o tipo certo logo no projeto evita orçar e construir a coisa errada — e cada tipo impõe um jeito diferente de executar a obra civil e a montagem elétrica. Os quatro arranjos mais comuns:

O tipo escolhido determina o peso da obra civil. Uma subestação ao tempo exige pátio, bases robustas e afastamentos generosos; uma blindada chega praticamente pronta de fábrica e a montagem vira, sobretudo, posicionamento e interligação de módulos; a abrigada equilibra construção civil e montagem elétrica dentro da cabine. Em todos os casos, o nível de tensão e a potência saem do estudo de carga e do projeto — nunca da preferência de quem executa.

Etapas da montagem: obra civil, aterramento, equipamentos e ligação

A montagem de uma subestação é uma sequência encadeada: cada etapa só começa quando a anterior está pronta e conferida. Pular ou inverter fases — energizar antes de aterrar, por exemplo — é o tipo de erro que a NR-10 existe para impedir. Resumidas em três grandes blocos de execução, as etapas são estas:

Detalhando o encadeamento: a obra civil nivela e prepara o local — bases de concreto dimensionadas para o peso do transformador, canaletas para o cabeamento e contenção quando há equipamento a óleo. Antes de qualquer equipamento entrar, executa-se a malha de aterramento: ela é a primeira coisa a ser instalada e a referência de toda a segurança elétrica da subestação. Só então os equipamentos são posicionados e interligados, e o conjunto segue para os ensaios e a ligação.

Equipamentos: transformador, disjuntor, seccionadora e proteção

Por dentro, a subestação organiza o caminho da energia: ela entra em média tensão, é seccionada e protegida, transformada, medida e distribuída em baixa tensão — tudo referenciado ao aterramento. Conhecer cada equipamento é o que permite ler o projeto e cobrar a montagem correta. Os principais:

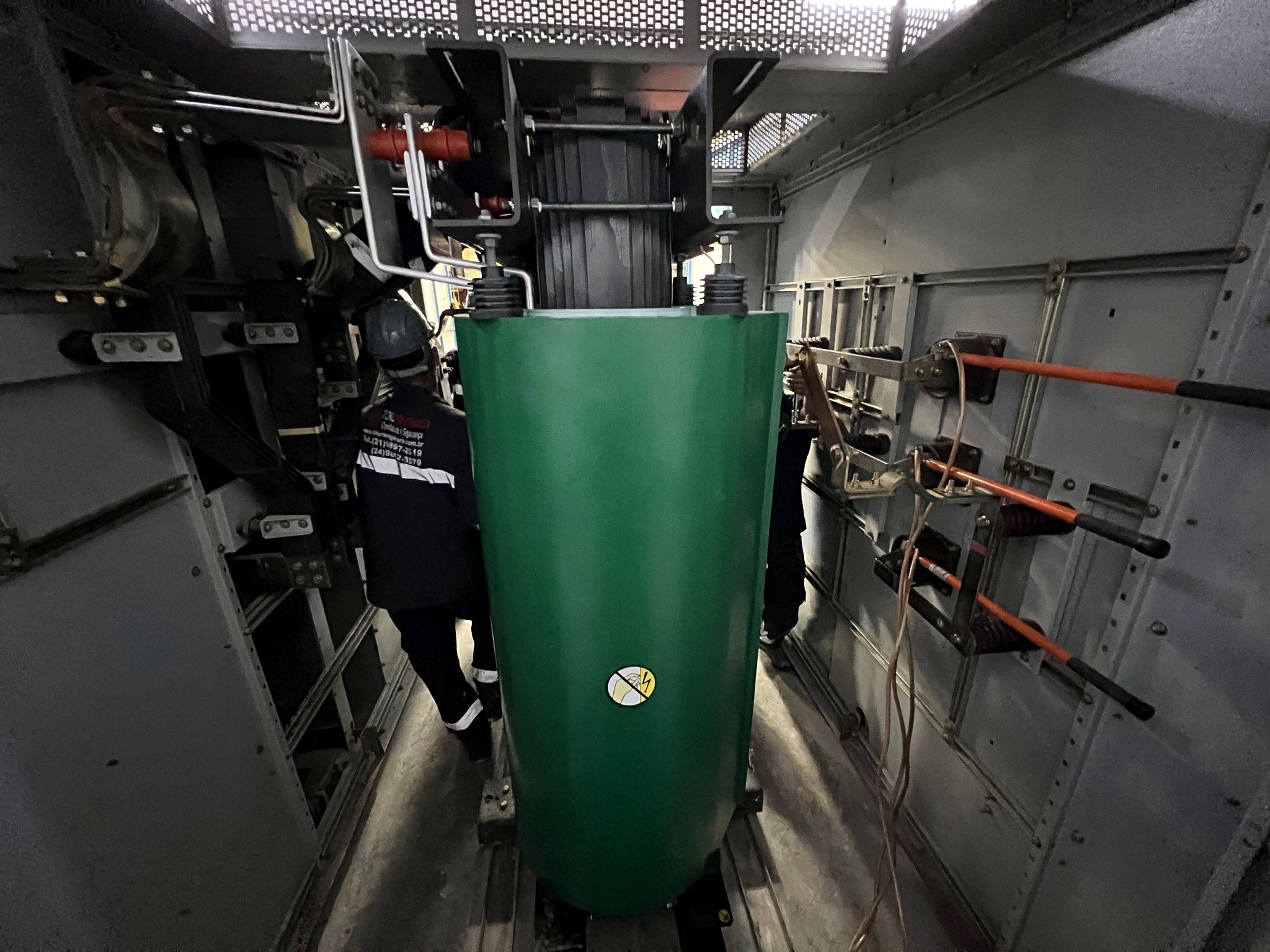

• Transformador: o equipamento central. Rebaixa a média tensão para a baixa tensão de utilização (normalmente 380/220 V ou 220/127 V). Pode ser a seco ou a óleo, conforme o projeto e o ambiente; costuma ter o maior prazo de entrega da obra.
• Chave seccionadora: isola visivelmente o circuito de média tensão para operação e manutenção. Não interrompe corrente de carga — secciona com o circuito já aberto pela proteção.
• Disjuntor de média tensão (ou chave com fusíveis): a proteção que interrompe a corrente em caso de falta ou sobrecarga, protegendo o transformador e a rede.
• Transformadores de medição e medidor: registram o consumo da unidade para a concessionária, na entrada de energia.
• Quadro geral de baixa tensão (QGBT): recebe a saída do transformador e distribui os circuitos da instalação, já em baixa tensão.
• Para-raios e malha de aterramento: protegem contra sobretensões e dão o caminho seguro para as correntes de falta e de descarga.

O limite que obriga a entrada em média tensão — e, portanto, a subestação — não vem de uma norma técnica nacional única: é definido por cada concessionária na sua norma de fornecimento. Veja como esse limite separa os dois mundos:

Segurança e NR-10: SEP e aterramento temporário

Montar em média tensão é trabalhar com risco elétrico elevado. Por isso a segurança não é um detalhe da obra — é o que estrutura cada intervenção. A norma central é a NR-10 (segurança em instalações e serviços em eletricidade); como a subestação opera em média tensão, aplicam-se também as exigências do Sistema Elétrico de Potência (SEP) previstas na própria NR-10. Na prática, isso significa um método rígido antes de qualquer toque na instalação.

O procedimento de segurança para intervenção segue a lógica da desenergização: seccionar, impedir a reenergização (bloqueio), constatar a ausência de tensão, aterrar temporariamente o trecho e sinalizar. O aterramento temporário é o que garante que, mesmo diante de uma reenergização acidental, a corrente tenha um caminho seguro para a terra — protegendo quem está na obra. Só depois desse conjunto de medidas a equipe pode trabalhar.

A esses cuidados elétricos somam-se os de obra: a montagem mobiliza içamento e movimentação de cargas (o transformador é pesado), trabalho em altura nas estruturas e manuseio de ferramentas — cada um com sua norma regulamentadora. Tudo isso é conduzido por profissional habilitado e autorizado, com EPI adequado e sob a responsabilidade técnica do engenheiro. Vale registrar que a NR-10 está em transição: a Portaria MTE 737/2026 atualiza a norma, com vigência obrigatória a partir de 1º de junho de 2027; até lá, vale o texto atual. A referência exata deve ser confirmada na edição vigente a cada obra.

Comissionamento e energização

Com a montagem concluída, a subestação não é simplesmente ligada. Antes da energização vem o comissionamento: a etapa que comprova, com instrumento e registro, que tudo foi montado conforme o projeto e está seguro para receber tensão. É a diferença entre “parece pronto” e “está comprovadamente pronto”. O caminho do fim da obra até a energização costuma seguir quatro passos:

A inspeção visual abre o comissionamento: confere-se se as conexões estão no aperto correto, se os afastamentos de média tensão foram respeitados, se a malha de aterramento está contínua e se tudo está identificado. Em seguida vêm os ensaios — medição da isolação dos circuitos, verificação da continuidade do aterramento e teste da proteção — todos com a instalação ainda desligada, bloqueada e aterrada. É essa bateria de ensaios que dá segurança técnica para seguir adiante.

Aprovados os ensaios, a concessionária realiza a vistoria do ponto de entrada e da medição. Só com a vistoria liberada acontece a energização: a subestação recebe tensão pela primeira vez, de forma controlada, e entra em operação. A partir daí, a instalação ingressa no ciclo de manutenção — inspeções e ensaios periódicos que mantêm a entrada de energia segura ao longo de toda a vida útil. Montagem e manutenção são, portanto, etapas distintas de uma mesma instalação.

É esse rigor de ponta a ponta — projeto com ART, obra conforme norma, comissionamento documentado e energização autorizada — que separa uma subestação confiável de uma fonte de risco. Uma falha em média tensão não para uma máquina: pode tirar a instalação inteira de operação. Por isso a montagem é conduzida com responsabilidade técnica formal, registro e rastreabilidade. A Token Engenharia executa a montagem de subestações de energia com equipe própria — do estudo de carga e do projeto à energização — em todo o território nacional.

Normas que regem a montagem da subestação

A montagem não segue a prática de quem a executa: cada nível de tensão e cada subsistema responde a uma norma técnica vigente. Conhecer esse conjunto é o que permite ler o projeto, fiscalizar a obra e cobrar conformidade:

Esse conjunto trabalha junto: a NBR 14039 rege o lado de média tensão; a NBR 5410, o lado de baixa tensão depois do transformador; a NR-10 garante a segurança de quem executa; e a norma da concessionária define o ponto de entrega e a vistoria. Por se tratar de média tensão, a referência normativa deve ser confirmada na edição vigente a cada projeto — e nenhuma cláusula deve ser citada de memória.

Perguntas frequentes sobre montagem de subestação

Quais as etapas da montagem de uma subestação?

Em linhas gerais, a montagem segue: obra civil (base, piso, canaletas e contenção); execução da malha de aterramento; montagem e conexão dos equipamentos (transformador, cubículos de média tensão, proteção e QGBT); o cabeamento e as interligações; os ensaios e o comissionamento; e, por fim, a vistoria da concessionária e a energização. Cada etapa é executada conforme o projeto, com ART e profissional habilitado.

Quanto tempo leva montar uma subestação?

Não há um prazo único. Depende do porte (potência e nível de tensão), do tipo de subestação, do fornecimento dos equipamentos — o transformador costuma ter o maior prazo de entrega — e da agenda de vistoria da concessionária. Obras pequenas e abrigadas podem ficar prontas em poucas semanas; subestações maiores, ao tempo, levam meses. O cronograma realista sai do projeto e do estudo de carga.

Qual NR se aplica à montagem de subestação?

A NR-10 (segurança em instalações e serviços em eletricidade) é a norma central. Como a subestação opera em média tensão, aplicam-se também as exigências do Sistema Elétrico de Potência (SEP) da NR-10, com desenergização, bloqueio e aterramento temporário antes de qualquer intervenção, além de profissional habilitado e EPI. Outras NR de obra — trabalho em altura e movimentação de cargas, por exemplo — incidem nas frentes civil e mecânica da montagem.

Quem pode montar uma subestação?

A montagem é executada por uma equipe técnica habilitada, sob a responsabilidade de um engenheiro eletricista registrado no CREA, com ART. É essa responsabilidade técnica que a concessionária exige para aprovar o projeto e liberar a energização. Não é serviço para equipe não qualificada: trata-se de média tensão, com risco elétrico elevado.
