Ensaios Elétricos em Comissionamento: isolamento, rigidez dielétrica e TTR

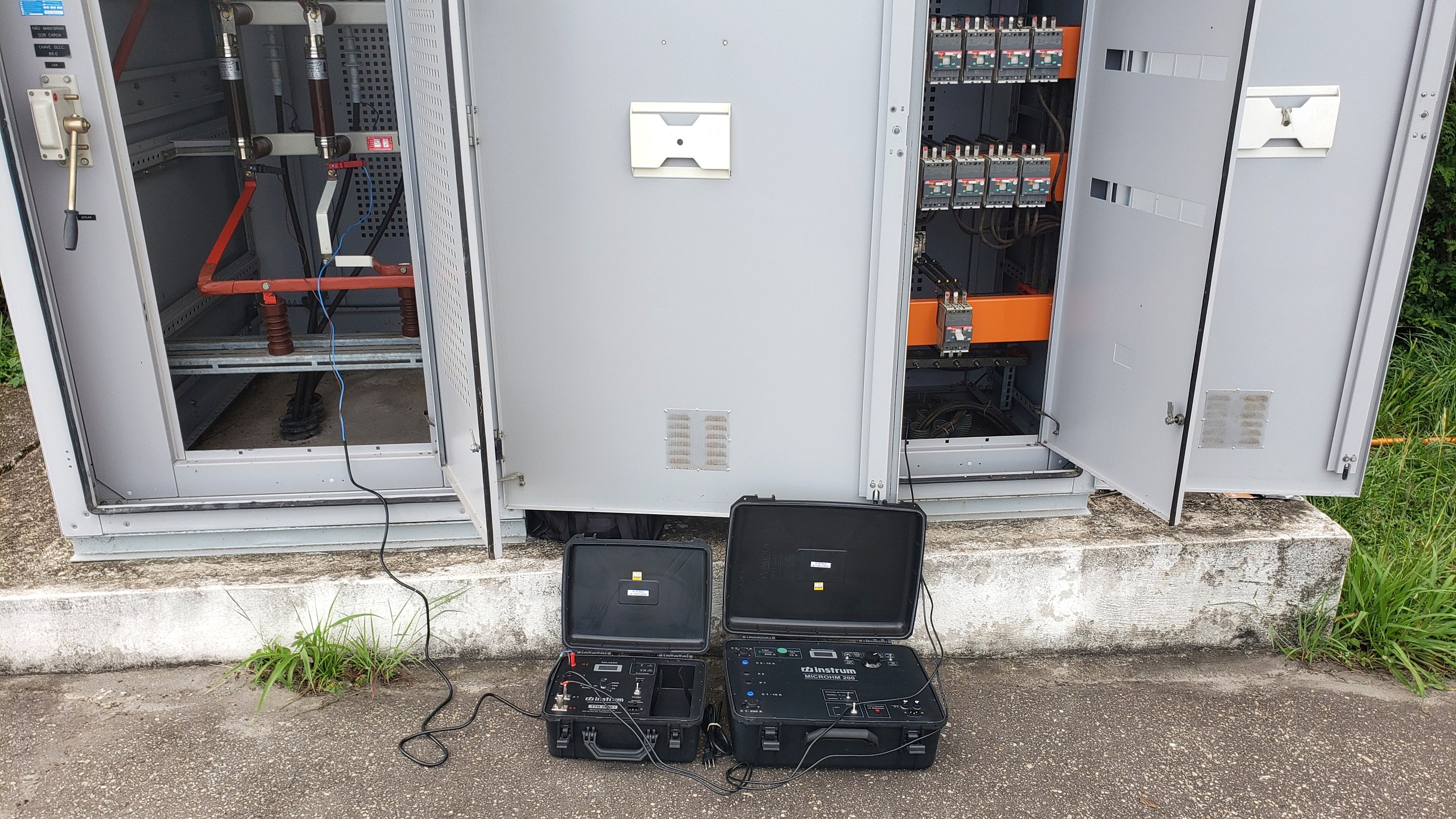

Por que ensaiar antes de energizar

Energizar uma instalação elétrica é um ato irreversível. No instante em que a tensão chega, qualquer defeito escondido — um isolamento úmido, uma conexão mal feita, um relé mal ajustado, uma derivação de transformador na posição errada — deixa de ser uma hipótese e passa a ser um risco real de incêndio, de explosão de arco elétrico e de parada não programada. O comissionamento existe justamente para que esses defeitos sejam encontrados com a instalação desenergizada, em um ambiente controlado, antes que eles tenham a chance de causar dano.

Comissionar não é “ligar e ver se funciona”. É um processo de engenharia que verifica, ensaio a ensaio, se a obra entregue corresponde ao que foi projetado e ao que a norma exige. Cada equipamento — transformador, painel, cabo, disjuntor, relé, malha de terra — é submetido a medições objetivas, com instrumentos calibrados, e o resultado é comparado a um critério de aceitação. Só passa para a etapa seguinte o que está dentro do critério; o que ficou fora é corrigido e reensaiado.

Há três motivos que tornam o comissionamento inegociável em uma instalação séria. O primeiro é a segurança: um isolamento comprometido ou um aterramento ineficaz só aparecem em medição, nunca a olho nu. O segundo é o contrato e a garantia: o data book de comissionamento é a prova documentada de que a instalação foi entregue conforme, protegendo quem executou e quem recebeu a obra. O terceiro é a confiabilidade: quem energiza um sistema comissionado parte de uma linha de base conhecida — sabe quanto estava a isolação no dia zero e pode comparar com as medições futuras de manutenção.

É importante separar dois conceitos que costumam se confundir. O comissionamento acontece uma vez, na entrega da instalação nova ou após uma grande intervenção, e seu objetivo é provar a conformidade inicial. A manutenção preditiva repete vários desses mesmos ensaios ao longo da vida útil, para acompanhar a degradação. Os instrumentos e os métodos são parecidos; muda o propósito. Este artigo trata do comissionamento — o conjunto de ensaios que antecede a primeira energização.

As frentes de um comissionamento elétrico

Por mais que cada obra tenha seu escopo, um comissionamento elétrico costuma se organizar em três frentes encadeadas — da inspeção visual aos ensaios elétricos, terminando no registro documental:

Resistência de isolamento (megôhmetro) e índice de polarização

A resistência de isolamento é o ensaio que abre praticamente todo comissionamento elétrico. Ele mede o quanto o material isolante de um cabo, de um enrolamento ou de um barramento se opõe à passagem de corrente quando submetido a uma tensão contínua elevada. O instrumento é o megôhmetro (popularmente “megger”): ele aplica uma tensão de ensaio em corrente contínua — escolhida conforme a tensão nominal do equipamento — e lê a resistência resultante, normalmente em megaohms ou gigaohms.

A lógica é simples: um isolamento íntegro e seco apresenta resistência altíssima, deixando passar apenas uma corrente de fuga desprezível. Quando há umidade, sujeira, trincas ou envelhecimento, a corrente de fuga cresce e a resistência medida despenca. Por isso a medição de isolamento é um termômetro tão sensível do estado do isolante — e o primeiro a denunciar um cabo que tomou chuva no canteiro ou um enrolamento que absorveu umidade no transporte.

O valor lido isoladamente, porém, varia muito com a temperatura e com a geometria do equipamento. Para tornar o diagnóstico mais robusto, usam-se dois índices baseados na evolução da leitura ao longo do tempo, no mesmo ensaio:

• Índice de absorção dielétrica (DAR): relação entre a leitura de 60 segundos e a de 30 segundos. É um teste rápido, útil quando não há tempo para o ensaio longo.
• Índice de polarização (PI): relação entre a leitura de 10 minutos e a de 1 minuto. É a medida mais usada para qualificar o isolamento de máquinas e transformadores, porque captura o comportamento de absorção do dielétrico ao longo de um intervalo maior.

A leitura do índice de polarização segue uma referência consolidada na engenharia elétrica. De forma conceitual, um PI mais alto indica um isolamento seco e em bom estado, enquanto um PI próximo de 1 aponta isolamento úmido ou contaminado — a leitura quase não evolui no tempo. O número exato de cada faixa e a classificação correspondente devem ser lidos na norma de referência aplicável ao equipamento (cabo, transformador ou máquina girante), e não decorados.

Reunindo os ensaios mais comuns de um comissionamento elétrico, dá para ver de relance qual instrumento entra em cada um e o que cada medição se propõe a detectar:

Rigidez dielétrica (hipot)

Se a medição de isolamento responde “qual a resistência do isolante hoje”, o ensaio de rigidez dielétrica — conhecido como hipot, de high potential — responde a uma pergunta diferente e mais severa: “este isolamento aguenta uma tensão bem acima da nominal sem romper?”. É um ensaio de suportabilidade. Aplica-se ao isolante uma tensão de prova superior à de operação, durante um tempo definido, e observa-se se ele mantém a integridade ou se ocorre uma descarga disruptiva.

O hipot pode ser feito em duas naturezas de tensão, e a escolha tem consequências:

• Hipot em corrente alternada (CA): solicita o isolamento de forma mais próxima do regime real de operação, mas é um ensaio mais exigente — quando rompe, tende a causar mais dano no ponto de falha.
• Hipot em corrente contínua (CC): é mais comum em campo, mede também a corrente de fuga durante a aplicação e costuma ser menos agressivo, embora a correlação com o comportamento em CA precise ser interpretada com critério.

Por ser um ensaio que leva o isolamento ao limite, o hipot exige cuidado redobrado. A tensão de prova, o tempo de aplicação e o critério de aprovação não são arbitrados pelo executante: vêm da norma e da especificação do equipamento. De forma geral, ensaia-se com a tensão de prova que a norma define para aquele nível de tensão, e o isolamento é aprovado se suportar a aplicação sem disrupção e sem corrente de fuga fora do esperado. Um hipot mal dosado pode danificar um isolamento bom — por isso ele só deve ser conduzido por profissional habilitado, com a área isolada, sinalizada e com todos os procedimentos de segurança da NR-10.

Vale registrar a ordem natural: primeiro mede-se a resistência de isolamento (ensaio não destrutivo); só com um resultado de isolamento satisfatório se parte para o hipot. Aplicar alta tensão sobre um isolamento que já está ruim é convidar a falha — e perder a chance de corrigir o problema antes de submetê-lo a esforço.

Relação de transformação (TTR) e resistência ôhmica

Quando o equipamento comissionado é um transformador, dois ensaios se tornam centrais. O primeiro é a relação de transformação, medida pelo ensaio TTR (transformer turns ratio). Todo transformador é, em essência, uma relação de espiras: a tensão do secundário guarda com a do primário a mesma proporção que o número de espiras de um enrolamento guarda com o do outro. O ensaio TTR injeta uma tensão conhecida em um lado, lê a tensão induzida no outro e calcula a relação medida, comparando-a com a relação esperada pela placa e pelo projeto.

Essa comparação é poderosa porque um desvio pequeno já denuncia problemas que seriam invisíveis de outra forma:

• Espiras em curto: reduzem o número efetivo de espiras de um enrolamento e alteram a relação medida — um defeito grave que levaria o transformador à falha precoce.
• Comutador (tap) na posição errada: o TTR é medido em cada posição do comutador de derivações; uma posição fora do esperado aparece imediatamente na relação.
• Polaridade e defasagem: o ensaio também verifica a polaridade dos enrolamentos e o grupo de ligação, evitando erros de fechamento que inviabilizariam o paralelismo.

O critério de aceitação é uma tolerância percentual entre a relação medida e a relação calculada, em cada posição de tap. A faixa exata vem da norma de ensaio de transformadores e da especificação do fabricante; o conceito a guardar é que a relação medida deve coincidir, dentro de uma pequena tolerância, com a relação de projeto — em todas as posições do comutador.

O segundo ensaio essencial é a resistência ôhmica dos enrolamentos, medida com micro-ohmímetro. Ela revela conexões internas frouxas, soldas frias e descontinuidades no enrolamento, além de servir de base para correções de temperatura em ensaios futuros. Junto com o TTR, fecha o diagnóstico elétrico do transformador antes da energização: a relação de espiras está correta (TTR) e os enrolamentos estão íntegros e bem conectados (resistência ôhmica).

Ensaio de relés e malha de aterramento

De nada adianta um transformador íntegro e um isolamento perfeito se a proteção não atuar no momento da falta. Por isso o comissionamento sempre inclui o ensaio dos relés de proteção — os dispositivos que vigiam corrente, tensão, frequência e outras grandezas e que devem desligar o circuito quando algo sai do normal. O ensaio é feito com uma mala de teste que injeta correntes e tensões controladas nas entradas do relé e mede sua resposta.

O ensaio de relés tem duas dimensões. A primeira é a parametrização: conferir se os ajustes carregados no relé correspondem exatamente ao estudo de proteção e seletividade da instalação — as correntes de partida (pickup), as curvas e os tempos. A segunda é o desempenho: injetar uma corrente de falta simulada e verificar se o relé atua na corrente certa e no tempo certo, e se o comando efetivamente abre o disjuntor. Um relé bem ajustado, mas que não dispara o disjuntor por uma fiação trocada, é tão perigoso quanto um relé mal ajustado — e só o ensaio funcional revela isso.

A outra metade desta seção é o aterramento. A malha de terra é o que dá referência aos equipamentos e oferece um caminho seguro para as correntes de falta e de descarga. No comissionamento, ela é avaliada por dois ensaios complementares:

• Resistência de aterramento: medida com terrômetro, em geral pelo método da queda de potencial (três pontos, regra dos 62%), que crava hastes auxiliares de corrente e de potencial no solo e calcula a resistência da malha em ohms.
• Continuidade do aterramento: verifica se todas as massas metálicas — carcaças, eletrocalhas, estruturas, portas de painel — estão efetivamente ligadas à malha, sem interrupção, de modo que nenhuma parte fique com potencial perigoso.

A medição da resistência de aterramento segue a ABNT NBR 15749:2009, que normaliza o método da queda de potencial, e a interpretação se faz contra o projeto da instalação. O valor de resistência aceitável não é universal: depende da finalidade da malha e do que o projeto estabelece. Por isso o resultado do ensaio é sempre lido contra um critério definido em projeto, e não contra um número “de mercado”.

Laudo e data book

Um ensaio sem registro é um ensaio perdido. O produto final do comissionamento não é apenas “a instalação energizada” — é o conjunto documental que prova, ponto a ponto, que a energização foi precedida de verificação. Esse conjunto se materializa em dois entregáveis complementares: o laudo técnico e o data book de comissionamento.

O data book (ou dossiê de comissionamento) é a coletânea organizada de tudo o que foi feito. Ele reúne os protocolos de cada ensaio com seus valores medidos, as folhas de dados e a placa dos equipamentos, os certificados de calibração dos instrumentos usados, as fotos, os as-built e os critérios de aceitação adotados. É o documento que permite a qualquer engenheiro, anos depois, reconstruir o que foi medido no dia zero — e é também a linha de base contra a qual a manutenção preditiva vai comparar as medições futuras.

O laudo técnico é a peça que interpreta e conclui. Ele consolida os resultados, declara a conformidade (ou aponta as pendências) e é assinado por um engenheiro com Anotação de Responsabilidade Técnica (ART) registrada no CREA. É a ART que dá ao documento valor de engenharia: vincula um profissional habilitado, identificável e responsável tecnicamente, àquela verificação. Sem ART, há um relatório; com ART, há um laudo que responde por si.

Dois pontos sustentam a credibilidade desse registro. O primeiro é a rastreabilidade metrológica: cada valor no data book só vale porque o instrumento que o mediu tem certificado de calibração vigente, rastreável a um padrão. Um megôhmetro ou um TTR descalibrado produz números que parecem precisos, mas não significam nada. O segundo é a conformidade normativa: cada critério de aceitação no laudo cita a norma de referência que o fundamenta, de modo que a conclusão não dependa da opinião de quem ensaiou.

Do primeiro ensaio à entrega documental, o comissionamento percorre um caminho que sempre termina no registro assinado:

É essa documentação que transforma o comissionamento de uma formalidade em um ativo. Quem recebe a obra ganha a certeza, em papel rastreável, de que a instalação partiu conforme; quem opera ganha a linha de base para a manutenção; e quem assina a ART responde tecnicamente pelo que foi verificado. Por isso o ensaio, o laudo e o data book andam juntos — e por isso o comissionamento elétrico é, antes de tudo, um trabalho de engenharia com responsabilidade formal.

A Token Engenharia executa os ensaios elétricos de comissionamento — resistência de isolamento e índice de polarização, rigidez dielétrica, TTR e resistência ôhmica, ensaio de relés e medição de aterramento — com equipe própria, instrumentos calibrados e entrega de laudo com ART, em todo o território nacional. O mesmo conhecimento alimenta a página de comissionamento elétrico e os serviços de manutenção que dão sequência ao acompanhamento da instalação ao longo da vida útil.

Perguntas frequentes sobre ensaios de comissionamento

Quais ensaios são feitos no comissionamento elétrico?

Os ensaios típicos são: resistência de isolamento e índice de polarização (megôhmetro); rigidez dielétrica (hipot) em CA ou CC; relação de transformação (TTR) e resistência ôhmica dos enrolamentos, em transformadores; ensaio funcional e de injeção nos relés de proteção; e medição da resistência da malha de aterramento e da continuidade do aterramento. O conjunto exato depende do equipamento, do nível de tensão e do escopo contratado — sempre com instrumentos calibrados, profissional habilitado e sob a norma vigente.

O que é índice de polarização?

O índice de polarização (PI) é a relação entre a resistência de isolamento medida em 10 minutos e a medida em 1 minuto, no mesmo ensaio de megôhmetro. Ele indica o grau de umidade e contaminação do isolamento: um isolante seco e em bom estado faz a leitura subir ao longo do tempo (PI mais alto), enquanto um isolante úmido ou degradado mantém a leitura quase estável (PI próximo de 1). As faixas de classificação vêm da norma de referência aplicável ao equipamento.

Para que serve o ensaio TTR?

O ensaio TTR (relação de transformação) verifica se a relação entre as tensões do primário e do secundário de um transformador corresponde à relação de espiras de projeto. Ele detecta espiras em curto, derivações (taps) na posição errada, polaridade invertida e defeitos no enrolamento antes da energização. O valor medido é comparado ao esperado pela placa e pelo projeto, dentro de uma tolerância percentual, em cada posição do comutador.

Como se mede a malha de aterramento?

A resistência da malha de aterramento é medida com terrômetro, tipicamente pelo método de queda de potencial (três pontos / regra dos 62%), que crava hastes auxiliares de corrente e de potencial no solo e calcula a resistência de terra em ohms. Mede-se também a continuidade entre as partes metálicas e a malha. A medição segue a ABNT NBR 15749 e a interpretação do valor é feita contra o projeto, conforme a finalidade da instalação.
